Generator sygnału sinus / prostokąt DDS AD9850 40 MHz

Indeks: MOD-02721 EAN: 5904422331122

Moduł może generować sygnały: 2 x sinusoidalny, 2 x prostokątny o częstotliwości do 40 MHz. Układ komunikuje się przy pomocy magistrali szeregowej lub wysyłając bity równolegle. Zasilany jest napięciem 3,3 V lub 5 V.

Generator sygnału sinus / prostokąt DDS AD9850 40 MHz
79,00 zł
64,23 zł netto
Powiadom o dostępności
Niedostępny
Produkt wycofany
30 dni na zwrot
Producent: OEM

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Generator sygnału sinus / prostokąt DDS AD9850 40 MHz

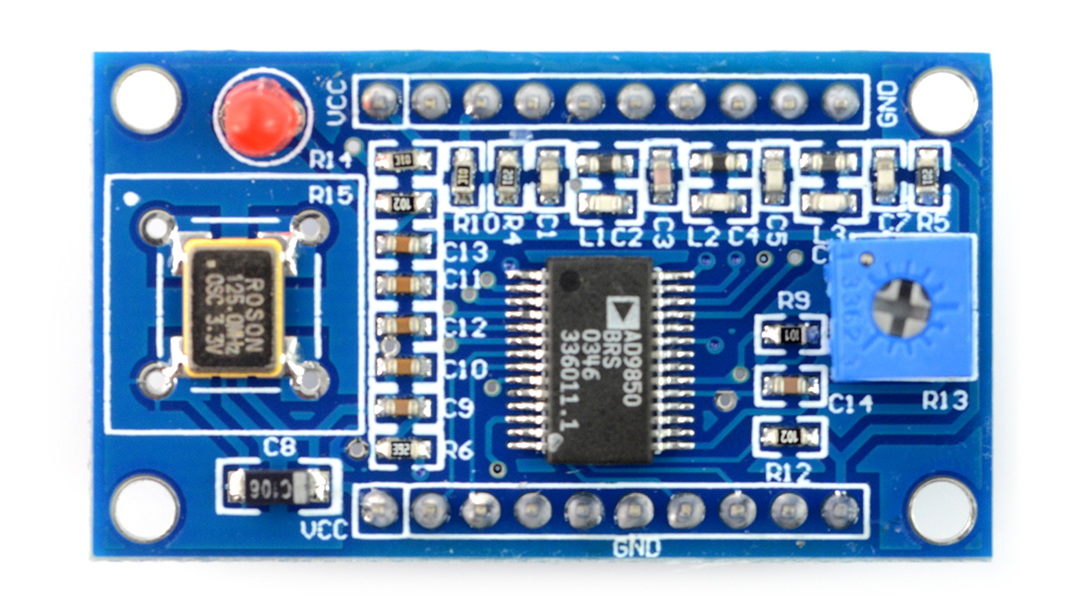

Moduł z generatorem sygnału AD9850, posiada dwa wyjścia dla sygnału sinusoidalnego i dwa wyjścia fali prostokątnej. Maksymalna częstotliwość generowanego sygnału wynosi 40 MHz, słowo sterujące składa się z 32 bitów. Układ komunikuje się poprzez interfejs szeregowy lub magistralę równoległą zasilany jest napięciem 3,3 V lub 5 V.



Generator sygnału sinus

Produkt kompatybilny z Arduino

W naszym serwisie znajdziesz tutorial wraz z przykładowym programem dla użytkowników Arduino.



Specyfikacja generatora

  • Napięcie zasilania: od 3,3 V do 5 V
  • Komunikacja: interfejs szeregowy lub magistrala równoległa 1 bajt
  • Potencjometr do regulacji wypełnienia sygnału prostokątnego
  • Wyjścia:
    • 2 x sygnał sinusoidalny
    • 2 x sygnał prostokątny
  • Wyprowadzenia: złącza goldpin raster 2,54 mm
  • Cztery otwory montażowe o średnicy 3 mm
  • Wymiary modułu: 45 x 25 mm



Podłączenie

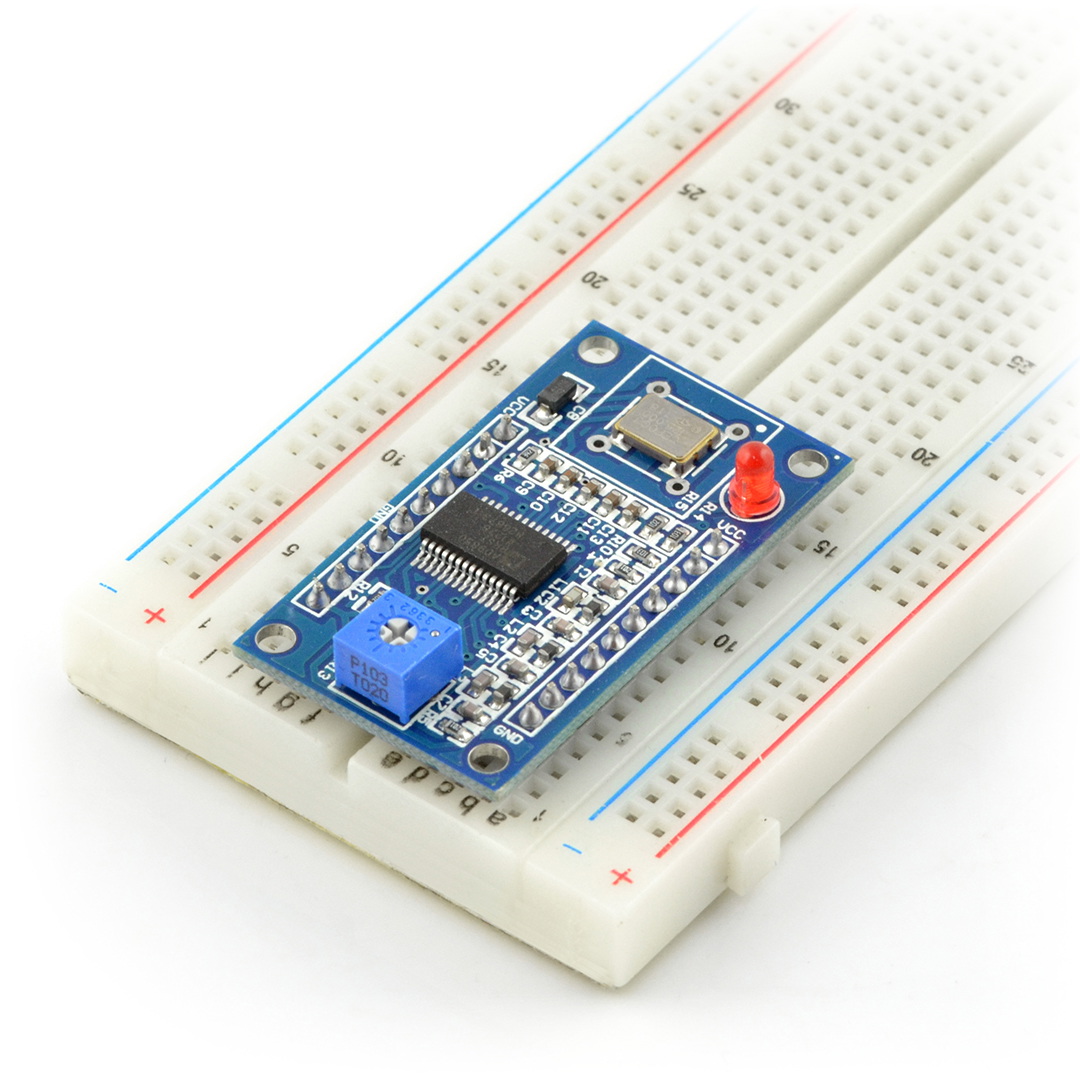

Moduł posiada przylutowane złącza goldpin raster 2,54 mm umożliwiające wpięcie w płytkę stykową lub podłączenie za pomocą przewodów.

  Pin Opis
VCC

Napięcie zasilania od 3,3 V do 5 V.

GND Masa modułu
W_CLK Sygnał zegarowy magistrali komunikacyjnej.
FQ_UD Zmiana częstotliwości, jeśli na tym pinie pojawi się zbocze narastające układ zaktualizuje częstotliwość do wartości podanej w rejestrze wejściowym
DATA Linia danych interfejsu szeregowego.
RESET Reset modułu, sygnał wysoki usuwa dane ze wszystkich rejestrów układu.
D0-D7 8 bitów magistrali równoległej: D0=LSD, D7=MSB.
ZOUT1 Wyjście sygnału sinusoidalnego nr 1.
ZOUT2 Wyjście sygnału sinusoidalnego nr 2.
QOUT1 Wyjście sygnału prostokątnego nr 1.
QOUT2 Wyjście sygnału prostokątnego nr 2.
Potencjometr Służy do regulacji wypełnienia sygnału prostokątnego.
