Opis produktu: SparkFun Qwiic micro:bit Breakout - adapter do płytki stykowej dla BBC micro:bit - ze złączami - SparkFun BOB-16446
Płytki rozwojowe micro:bit same w sobie zapewniają szeroki wachlarz możliwości do zastosowania w potencjalnych projektach, oferując wbudowane czujniki, akcelerometr, moduł Bluetooth i wiele innych. Dla bardziej zaawansowanych użytkowników, chcących poszerzyć te podstawowe możliwości idealnym rozwiązaniem będzie ten wyprodukowany przez firmę SparkFun adapter, umożliwiający podłączenie modułów micro:bit do płytki stykowej. SparkFun Qwiic micro:bit Breakout w połączeniu z BBC micro:bit rozszerza możliwości programowania. Płytka zapewnia dostęp do większej ilości pinów i umożliwia połączenie z magistralami I2C oraz SPI. Ta wersja adaptera została wyposażona w gotowe złącza, dzięki czemu nie musisz martwić się już o lutowanie.
Sam moduł micro:bit posiada wyprowadzone 3 piny I/O. Korzystając z adaptera uzyskujemy dostęp do wszystkich 21 pinów oraz do pinów masy i zasilania na złączach goldpin (raster 2,54 mm), kompatybilnych z płytkami stykowymi.

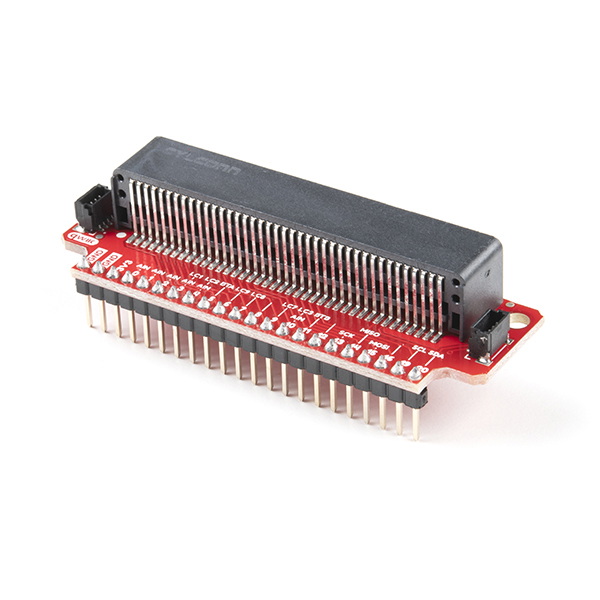

SparkFun Qwiic micro:bit Breakout - adapter do płytki stykowej dla BBC micro:bit - ze złączami.

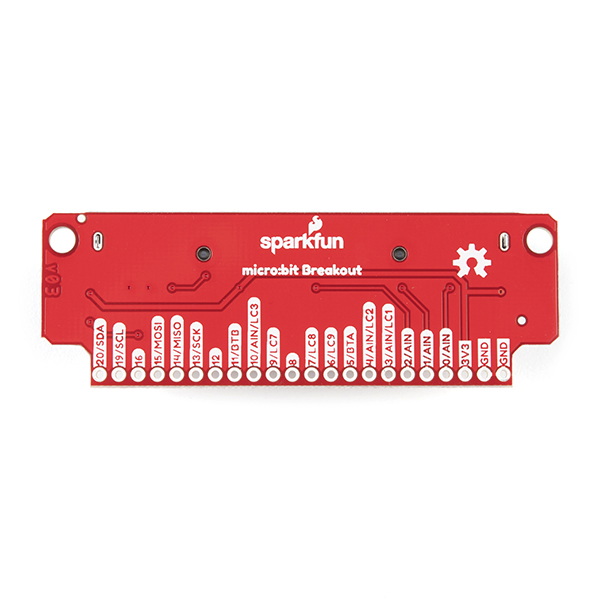

Opisy wyprowadzeń widoczne z tyłu płytki.
System połączeniowy Qwiic
Czujnik wykorzystuje wygodny system połączeniowy Qwiic, a zatem nie ma potrzeby lutowania, aby połączyć go z resztą systemu. SparkFun Qwiic Connect System to ekosystem czujników, siłowników, ekranów i przewodów I2C, dzięki którym prototypowanie jest szybsze i mniej podatne na błędy. Wszystkie urządzenia peryferyjne z obsługą Qwiic używają wspólnego 4-pinowego złącza JST o rozstawie 1 mm. Zmniejsza to ilość wymaganej przestrzeni na płytce drukowanej oraz pozwala uniknąć błędów podczas podłączania.
Tabela z opisem wyprowadzeń
| Pin | Funkcja 1 | Funkcja 2 | Opis |
|---|---|---|---|
| GND | Masa układu | ||
| GND | Masa układu | ||
| 3V3 | Zasilanie 3,3 V | ||
| 0 | Wejście analogowe |
Podłączenie do pinu 0 |
|
| 1 | Wejście analogowe |
Podłączenie do pinu 1 |
|
| 2 | Wejście analogowe |
Podłączenie do pinu 2 |
|
| 3 | Wejście analogowe | Kolumna LED 1 | Sterowanie LED |
| 4 | Wejście analogowe | Kolumna LED 2 | Sterowanie LED |
| 5 | Przycisk A | Podłączenie do przycisku A na micro:bit | |
| 6 | Kolumna LED 9 | Sterowanie LED | |
| 7 | Kolumna LED 8 | Sterowanie LED | |
| 8 | Otwarty pin GPIO | ||
| 9 | Kolumna LED 7 | Sterowanie LED | |
| 10 | Wejście analogowe | Kolumna LED 3 | Sterowanie LED |
| 11 | Przycisk B | Podłączenie do przycisku B na micro:bit | |
| 12 | Otwarty pin GPIO | ||
| 13 | SCK | Linia zegara interfejsu SPI | |
| 14 | MISO | GPIO / Linia MISO interfejsu SPI | |
| 15 | MOSI | GPIO / Linia MOSI interfejsu SPI | |
| 16 | Otwarty pin GPIO | ||
| 19 | SCL | GPIO / Linia zegara interfejsu I2C | |
| 20 | SDA | GPIO / Linia danych interfejsu I2C |
