Opis produktu: PaperMono - moduł deweloperski ESP32-S3 z ekranem e-paper 3,97'', LoRa i NFC - M5Stack C153
M5Stack PaperMono to kompaktowa platforma deweloperska przeznaczona do tworzenia energooszczędnych urządzeń z ekranem e-paper. Sercem modułu jest dwurdzeniowy ESP32-S3R8 taktowany zegarem do 240 MHz, współpracujący z 16 MB pamięci Flash i 8 MB PSRAM. Dotykowy wyświetlacz e-paper 3,97" obsługuje 4 poziomy szarości i rozdzielczość 480 x 800 px, a zintegrowane podświetlenie poprawia komfort korzystania z urządzenia przy słabym oświetleniu. PaperMono wyróżnia się połączeniem WiFi 2,4 GHz, NFC oraz LoRa. Kontroler ST25R3916 zapewnia obsługę standardów ISO14443A, ISO14443B, FeliCa i ISO15693, natomiast układ SX1262 umożliwia transmisję LoRa w paśmie od 868 MHz do 923 MHz. Na pokładzie znajdują się również IMU BMI270, RTC RX8130CE, mikrofon PDM, buzzer, dioda RGB oraz gniazdo microSD.

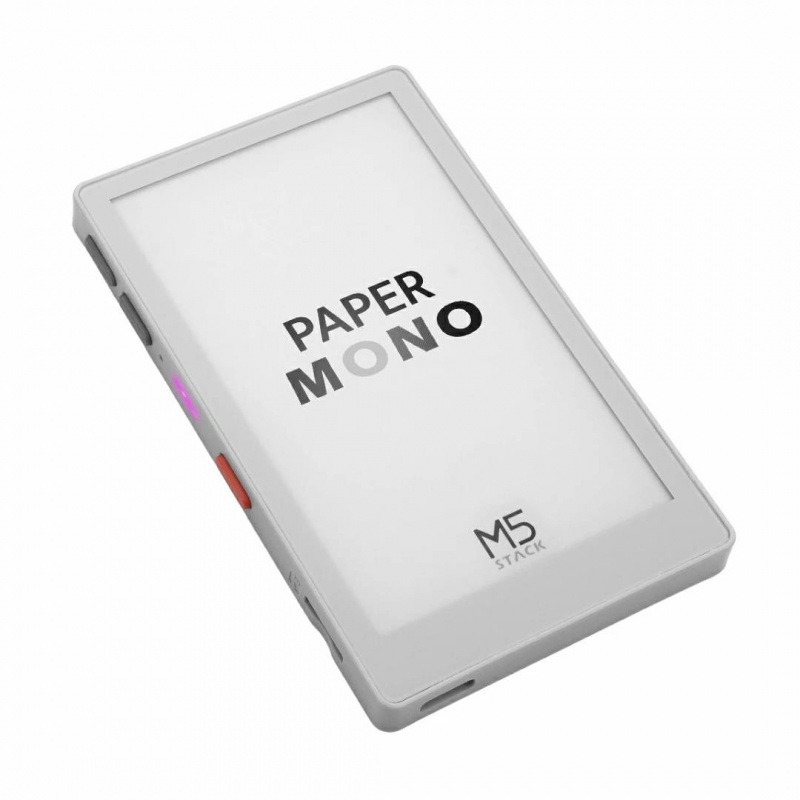

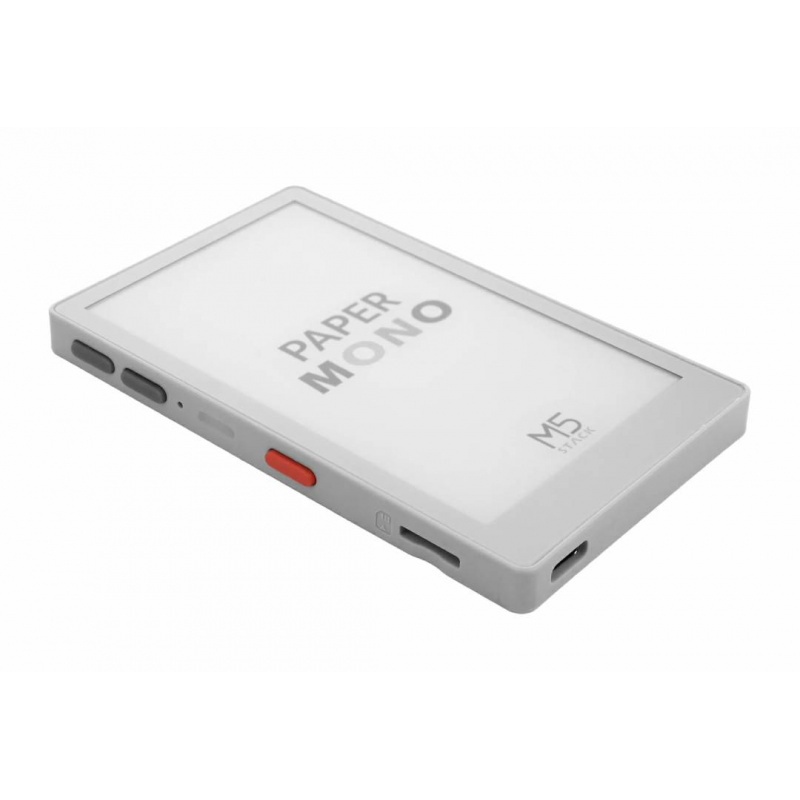

PaperMono - moduł deweloperski ESP32-S3 z ekranem e-paper 3,97'', LoRa i NFC - M5Stack C153.

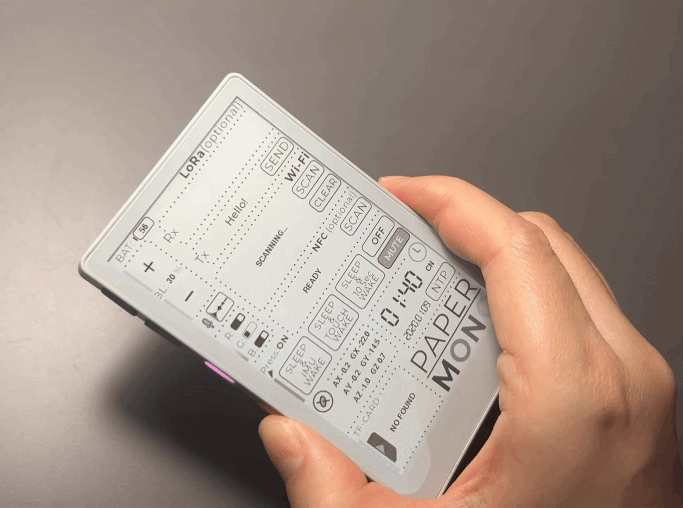

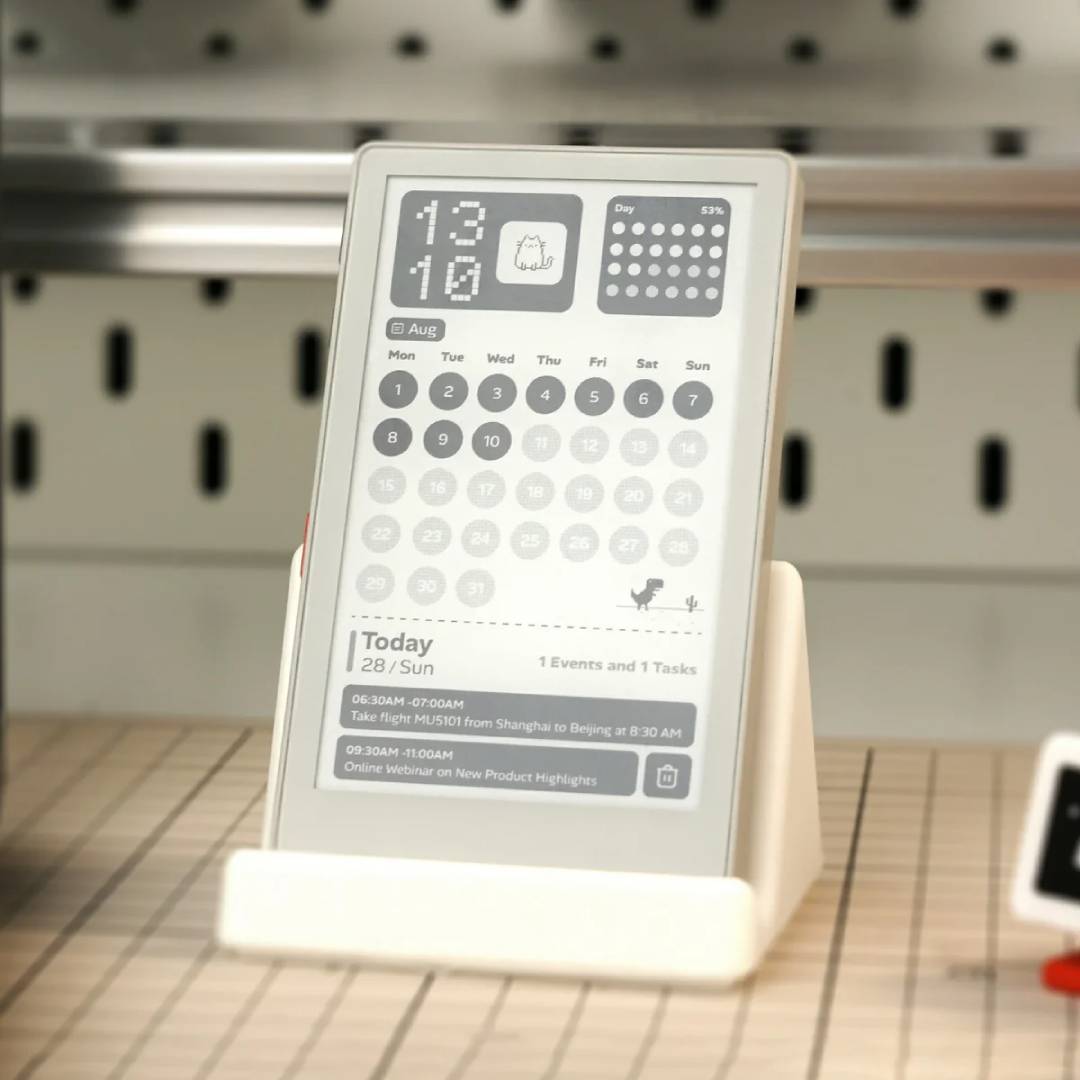

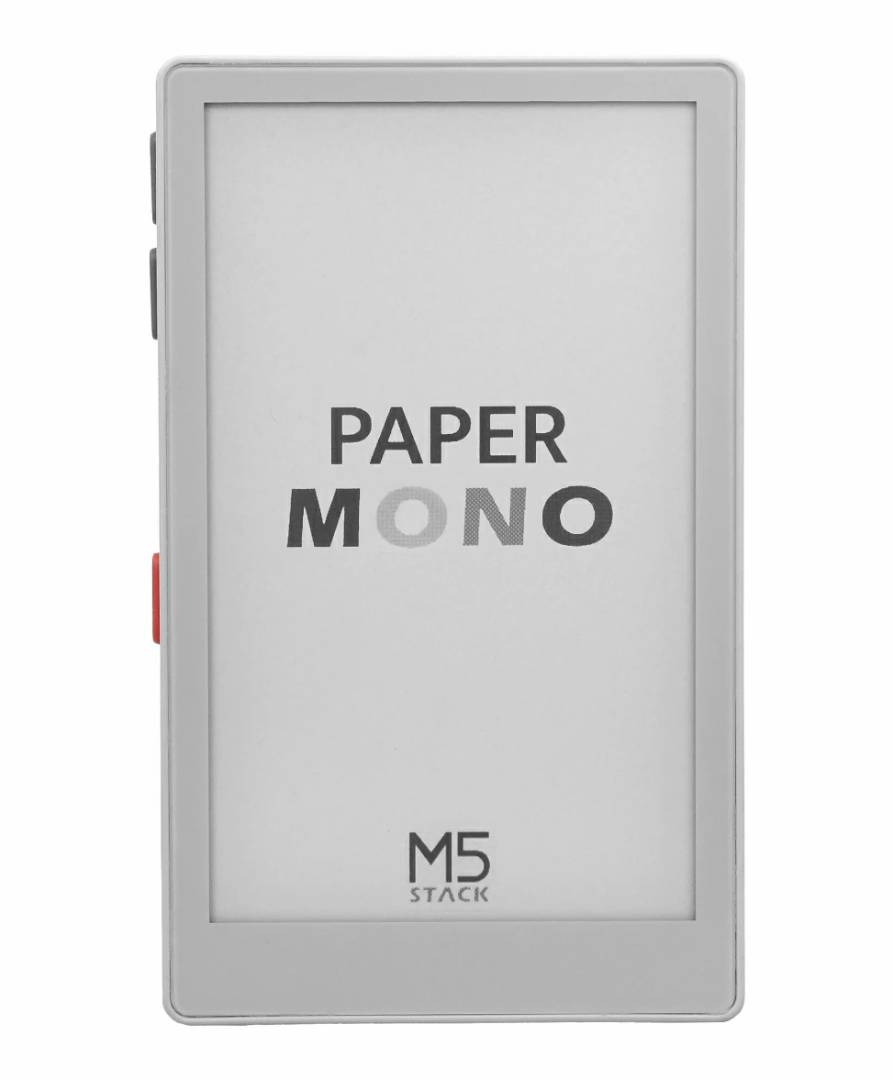

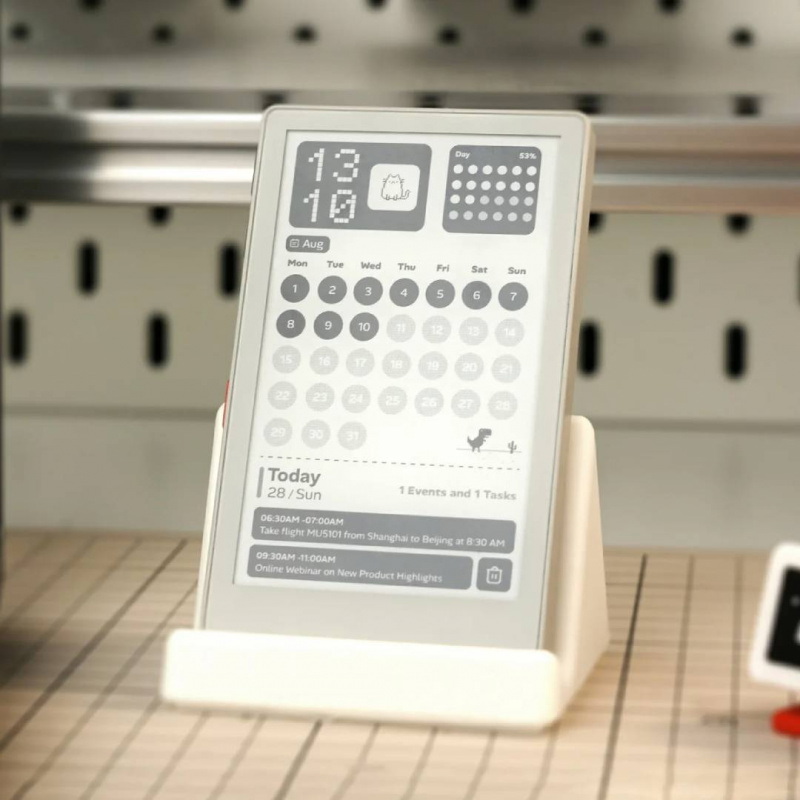

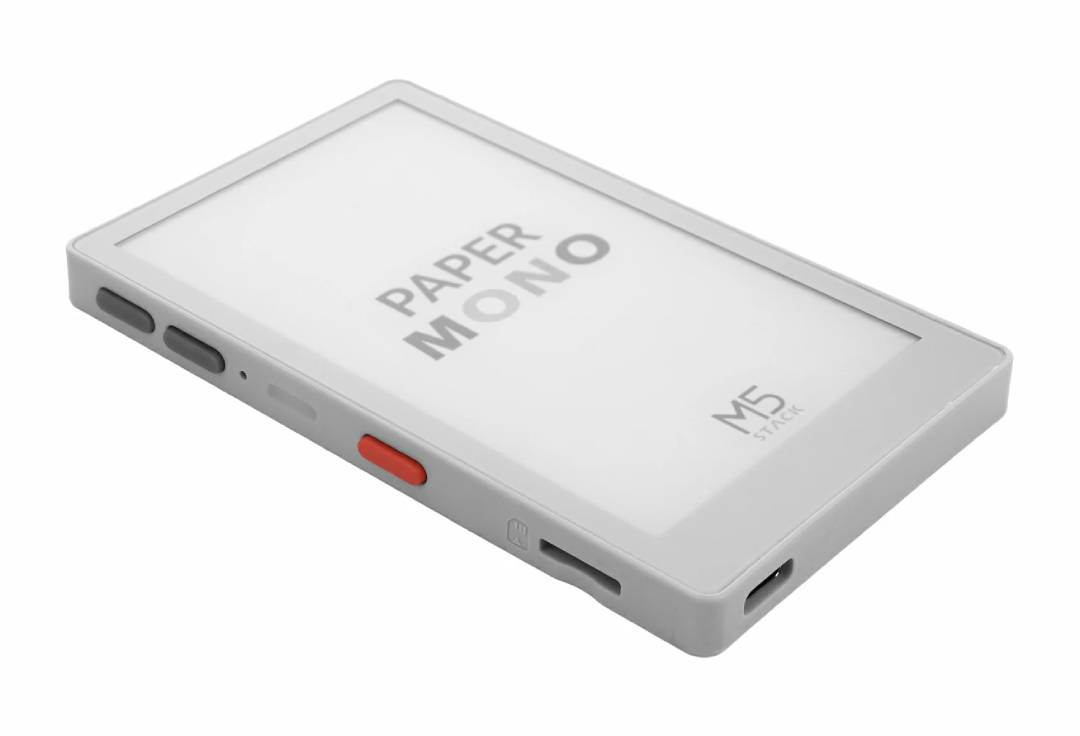

Dotykowy ekran e-paper 3,97" o rozdzielczości 480 x 800 px obsługuje 4 poziomy szarości i zintegrowane podświetlenie.

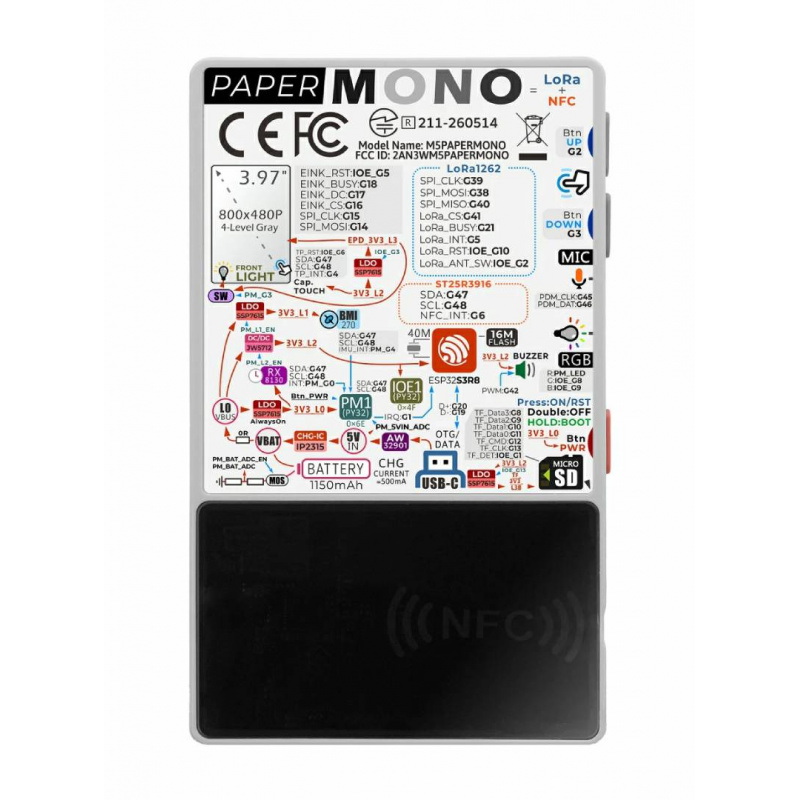

Główne cechy modułu M5Stack PaperMono
- Mikrokontroler ESP32-S3R8: dwurdzeniowy procesor Xtensa 32-bit LX7 pracujący z częstotliwością do 240 MHz
- Pamięć: 16 MB Flash i 8 MB Octal PSRAM zapewniają przestrzeń na rozbudowane aplikacje, grafikę i dane
- Ekran e-paper 3,97": monochromatyczny wyświetlacz SSD1677 o rozdzielczości 480 x 800 px i 4 poziomach szarości
- Panel dotykowy: kontroler FT6336G umożliwia tworzenie intuicyjnych interfejsów użytkownika
- Zintegrowane podświetlenie: pozwala wygodniej korzystać z ekranu przy ograniczonym oświetleniu
- Komunikacja LoRa: moduł SX1262 z wbudowaną anteną FPC pracuje w zakresie od 868 MHz do 923 MHz
- NFC: układ ST25R3916 obsługuje ISO14443A, ISO14443B, FeliCa oraz ISO15693
- WiFi 2,4 GHz: umożliwia bezprzewodową komunikację z siecią lokalną i Internetem
- IMU BMI270: 6-osiowy czujnik ruchu pozwala wykrywać orientację i ruch urządzenia
- RTC RX8130CE: zegar czasu rzeczywistego umożliwia precyzyjne śledzenie czasu
- Gniazdo microSD: pozwala rozszerzyć przestrzeń przeznaczoną na dane i pliki
- Mikrofon PDM i buzzer: umożliwiają realizację funkcji związanych z dźwiękiem i sygnalizacją
- Dioda RGB: zapewnia wizualną sygnalizację stanu urządzenia
- Zarządzanie energią M5PM1: rozwiązanie przystosowane do projektów wymagających ograniczonego poboru energii
- Akumulator 1150 mAh: pozwala wykorzystywać PaperMono jako samodzielne urządzenie mobilne

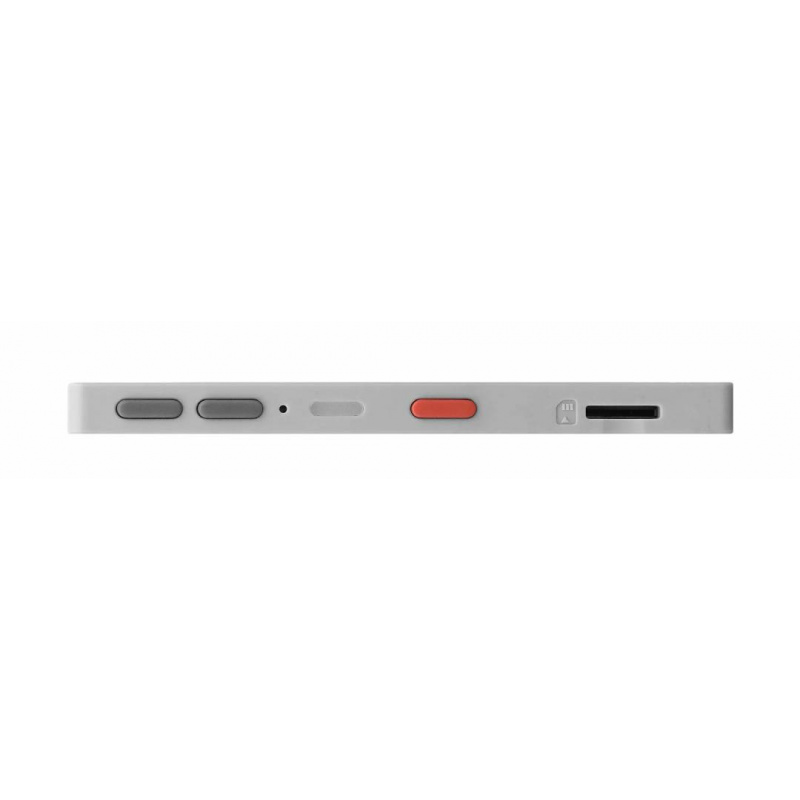

- Przyciski użytkownika: dwa przyciski funkcyjne oraz przycisk zasilania obsługujący funkcje ON, OFF, RESET i BOOT
Programowanie M5Stack PaperMono z ESP32-S3
M5Stack PaperMono można programować zarówno za pomocą Arduino IDE, jak i środowiska UiFlow2, dzięki czemu platforma sprawdzi się u początkujących oraz bardziej zaawansowanych użytkowników. W Arduino IDE producent udostępnia obsługę m.in. bibliotek M5Unified, M5GFX, M5PM1, M5IOE1, M5Unit-NFC i RadioLib, co upraszcza korzystanie z ekranu, NFC, LoRa, czujników i pozostałych podzespołów. Dostępne są również przykłady i materiały dla ESP-IDF oraz PlatformIO, co ułatwia wdrażanie bardziej rozbudowanych projektów embedded. UiFlow2 umożliwia natomiast tworzenie programów za pomocą graficznych bloków Blockly, co pozwala rozpocząć pracę bez konieczności ręcznego pisania całego kodu. Urządzenie może komunikować się ze środowiskiem UiFlow2 przez WiFi z wykorzystaniem Access Code lub przewodowo przez USB. Gotowy program można uruchomić testowo albo zapisać w pamięci PaperMono i uruchamiać bez stałego połączenia z komputerem.
Tryb wgrywania oprogramowania można uruchomić, przytrzymując przycisk zasilania przez około 2 sekundy. Po rozpoczęciu migania czerwonej diody LED należy zwolnić przycisk.
Porównanie M5Stack PaperMono i PaperMono-Lite
PaperMono i PaperMono-Lite wykorzystują ten sam procesor ESP32-S3R8 oraz dotykowy ekran e-paper 3,97", dlatego oba modele stanowią dobrą bazę do energooszczędnych interfejsów i urządzeń przenośnych. Najważniejszą różnicą jest obecność modułów NFC i LoRa w pełnej wersji PaperMono. PaperMono-Lite jest prostszym wariantem przeznaczonym do projektów, w których dalekozasięgowa komunikacja radiowa i identyfikacja zbliżeniowa nie są potrzebne.
| Parametr | PaperMono | PaperMono-Lite |
|---|---|---|
| Kontroler główny | ESP32-S3R8 | ESP32-S3R8 |
| Ekran | 3,97" e-paper, 4 poziomy szarości, 480 x 800 px | 3,97" e-paper, 4 poziomy szarości, 480 x 800 px |
| Panel dotykowy | FT6336G | FT6336G |
| Podświetlenie | zintegrowane | zintegrowane |
| WiFi | 2,4 GHz | 2,4 GHz |
| NFC | ST25R3916 | brak |
| LoRa | SX1262 - Stamp LoRa-1262 | brak |
| Pamięć microSD | tak | tak |
| IMU | BMI270 | BMI270 |
| RTC | RX8130CE | RX8130CE |
| Akumulator | 1150 mAh | 1150 mAh |
| Kolor obudowy | szary | biały |
| Masa | 74,7 g | 72,4 g |

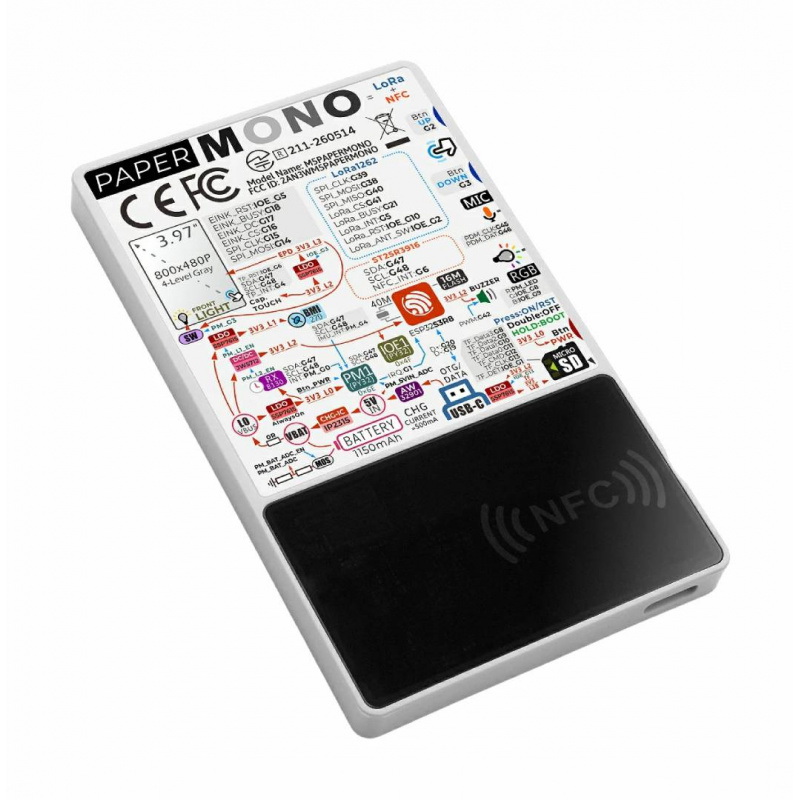

Wbudowany akumulator 1150 mAh oraz system zarządzania energią M5PM1 wspierają pracę mobilną i niskopoborowe zastosowania.
Zastosowania M5Stack PaperMono w praktyce
M5Stack PaperMono sprawdzi się przede wszystkim w projektach wymagających czytelnego ekranu, niskiego poboru energii oraz komunikacji bezprzewodowej. Może działać jako przenośny czytnik dokumentów i informacji, elektroniczna etykieta, tablica informacyjna czy autonomiczny terminal IoT. Dzięki ekranowi dotykowemu możliwe jest tworzenie interaktywnych menu i paneli sterujących bez konieczności instalowania dodatkowego wyświetlacza. Obecność NFC pozwala budować terminale kontroli dostępu, urządzenia identyfikacyjne oraz systemy odczytu kart i tagów. LoRa zapewnia natomiast możliwość przesyłania niewielkich ilości danych na znacznie większe odległości niż typowe sieci lokalne, co jest przydatne m.in. w telemetrii, systemach terenowych, automatyce i inteligentnym transporcie. IMU, RTC i microSD dodatkowo rozszerzają możliwości rejestracji danych i pracy autonomicznej.

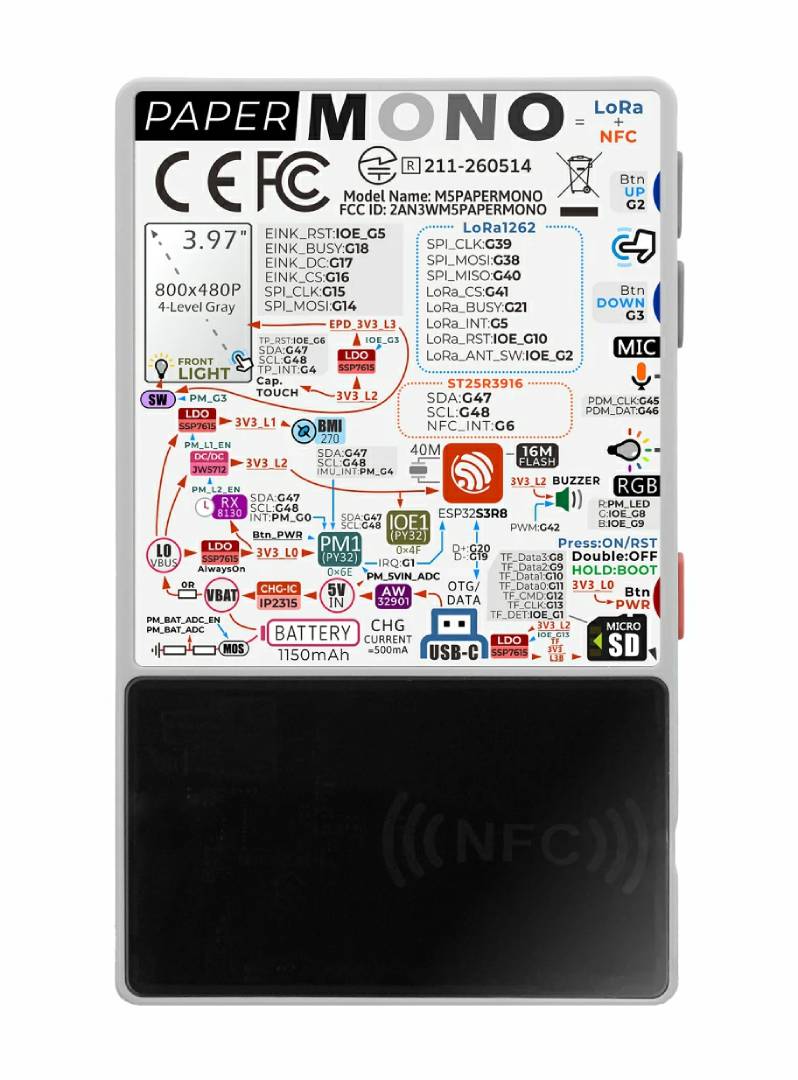

Specyfikacja techniczna M5Stack PaperMono
- SoC: ESP32-S3R8
- Procesor: dwurdzeniowy Xtensa 32-bit LX7
- Maksymalna częstotliwość taktowania: 240 MHz
- Pamięć Flash: 16 MB
- Pamięć PSRAM: 8 MB Octal
- Łączność WiFi: 2,4 GHz
- Typ wyświetlacza: monochromatyczny e-paper
- Przekątna wyświetlacza: 3,97"
- Kontroler wyświetlacza: SSD1677
- Rozdzielczość: 480 x 800 px
- Liczba poziomów szarości: 4
- Panel dotykowy: FT6336G
- Aktywny zakres dotyku osi X: od 5 do 475
- Aktywny zakres dotyku osi Y: od 5 do 795
- Podświetlenie wyświetlacza: zintegrowane
- NFC: ST25R3916
- Obsługiwane standardy NFC: ISO14443A, ISO14443B, FeliCa, ISO15693
- Układ LoRa: SX1262 - Stamp LoRa-1262
- Zakres częstotliwości LoRa: od 868 MHz do 923 MHz
- Antena LoRa: wbudowana FPC
- IMU: BMI270, 6 osi
- RTC: RX8130CE
- Ekspander IO: M5IOE1
- Zarządzanie zasilaniem: M5PM1
- Mikrofon: PDM LMD4737T261-AC02
- Sygnalizacja dźwiękowa: wbudowany buzzer
- Sygnalizacja świetlna: wbudowana dioda RGB
- Pamięć zewnętrzna: gniazdo microSD
- Przyciski: 2 x przycisk użytkownika, 1 x przycisk zasilania

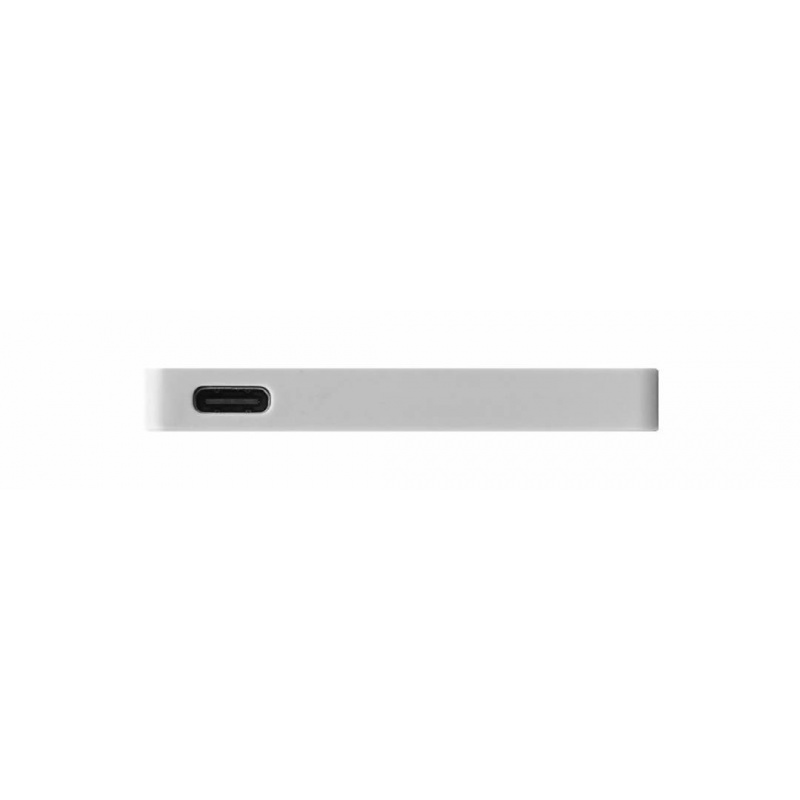

- Zasilanie wejściowe: USB typu C, 5 V DC
- Pojemność akumulatora: 1150 mAh
- Wymiary: 62,0 x 101,0 x 8,0 mm
- Masa: 74,7 g
Zawartość zestawu
- 1 x M5Stack PaperMono
Moduł oferuje komunikację LoRa od 868 MHz do 923 MHz oraz NFC zgodne z ISO14443A, ISO14443B, FeliCa i ISO15693.
