Opis produktu: Złącze Amphenol FCI Clincher - 2 wtyki - męskie - SparkFun COM-14195
Złącza mogą być używane do zamknięcia cienkich, giętkich kabli FFC, np. czujników siły i nacisku. W celu podłączenia czujnika wystarczy włożyć końcówkę kabla do złącza i ją zamknąć. Raster to 2,5 mm.
Specyfikacja złącza Amphenol
- Typ: Amphenol FCI Clincher
- Ilość pin: 2
- Rodzaj: męskie
- Raster: 2,50 mm

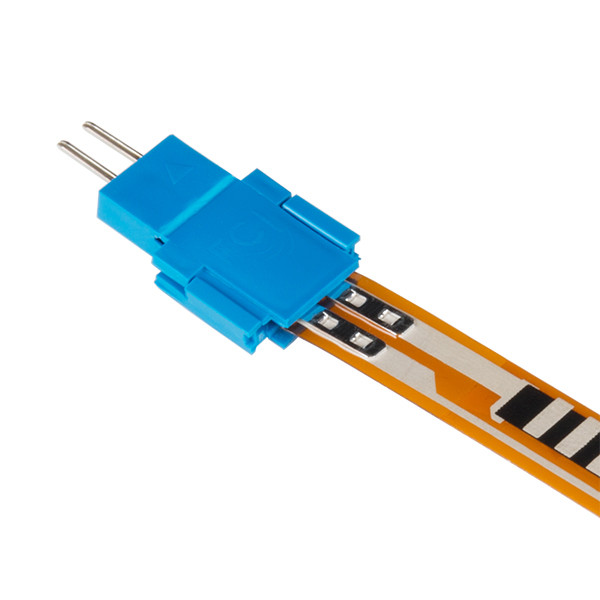

Złącze Amphenol FCI Clincher - 2 wtyki - męskie - SparkFun COM-14195.
Zastosowania złącza Amphenol FCI typu Clincher
Oferowane złącza Clincher firmy Amphenol FCI mogą być używane do zakończenia płaskich elastycznych taśm wieloprzewodowych typu FFC/FPC, używając standardowego złącza zaciskowego dla takich taśm. Koniec taśmy FFC/FPC z nieosłoniętymi stykami, należy wprowadzić do złącza i docisnąć go tak, aby był fizycznie unieruchomiony i uzyskał stabilne połączenie elektryczne. Zęby rozporowe umieszczone wewnątrz złącza zaciskają się wokół przewodów i rozbijają je na dwie męskie listwy pinowe o rastrze wyprowadzeń wynoszącym 2,54mm (0,1”). Chociaż złącze Clincher może być używane z FFC, można je również używać z czujnikami FlexiForce i innymi czujnikami ugięcia/siły.
Gwarantowane własności elektryczne konektora FCI Clincher
Konektor Amphenol FCI Clincher został zaprojektowany tak, aby spełniać ściśle wymagania dotyczące jego charakterystyk elektrycznych w użyciu. Rezystancja styku złącza FCI Clincher nie przekracza 20mΩ i 25mΩ przy narażeniu na oddziaływanie środowiska zewnętrznego. Złącze zostało także przetestowane pod kątem prób prądowych i napięciowych. Zgodnie z opracowanymi procedurami testowymi, złącze wytrzymuje obciążenie prądowe ciągłe o wartości 1A, a także spełnia warunki izolacji międzystykowej w teście probierczym na napięcie stałe 500V pomiędzy stykami.
