Sterownik do adresowanych taśm i pasków LED RGB Bluetooth SP105E Magic Controller

Indeks: DNG-14869 EAN: 5904422377717

Sterownik SP105E Magic Controller przeznaczony jest do obsługi i sterowania oświetleniem adresowanymi paskami LED. Komunikacja odbywa się poprzez Bluetooth z poziomu aplikacji dostępnych w sklepach Google Play oraz App Store. Sterownik odpowiada za regulację jasności za pomocą 200 rodzajów wgranych programów. Umożliwia on też kontrolę do 2048 diod LED.

Sterownik do adresowanych taśm i pasków LED RGB Bluetooth SP105E Magic Controller
119,90 zł
97,48 zł netto
Zapłać później
Producent: OEM

Opis produktu: Sterownik do adresowanych taśm i pasków LED RGB Bluetooth SP105E Magic Controller

Sterownik SP105E Magic Controller przeznaczony jest do obsługi i sterowania oświetleniem adresowanymi paskami LED. Komunikacja odbywa się poprzez Bluetooth z poziomu aplikacji dostępnych w sklepach Google Play oraz App Store. Obsługuje prawie każdą programowalną diodę LED dostępną na rynku, na jedno lub dwuprzewodowej magistrali (w szczególności WS2801, WS2811). Sterownik umożliwia regulację jasności za pomocą 200 rodzajów wgranych dynamicznych programów lub wybór jednego koloru. Umożliwia on też kontrolę do 2048 diod LED. Działa na odległość do 20 m. Napięcie zasilania wynosi od 5 V do 24 V.

W zestawie

  • Sterownik SP105E Magic Controller
  • Mini śrubokręt
  • Przewód do pasków LED
  • Instrukcja obsługi

Sterownik do adresowanych taśm i pasków LED RGB Bluetooth SP105E Magic ControllerSterownik do adresowanych taśm i pasków LED RGB Bluetooth SP105E Magic Controller.

Specyfikacja sterownika RGB Bluetooth do taśm LED

  • Kolor: biały
  • Napięcie zasilania: DC od 5 V do 24 V
  • Natężenie prądu: od 28 mA do 40 mA
  • Temperatura pracy: od -20°C do 60°C
  • Odległość zdalnego sterowania: do 20 m
  • Wymiary produktu: 85 x 45 x 22 mm
  • Masa: 40 g

Schemat podłączenia lampek LED WS2813 WS2815 WS2818.

Sterownik do adresowanych taśm i pasków LED RGB Bluetooth SP105E Magic Controller

Sterownik SP105E Magic Controller został zaprojektowany jako urządzenie przeznaczone do sterowania oświetleniem na diodach LED RGB. Komunikacja sterownika z oświetleniem jest realizowana bezprzewodowo za pomocą zintegrowanego modułu Bluetooth o zasięgu roboczym do ok. 20 m w pomieszczeniach zamkniętych. Sterowanie odbywa się z poziomu smartfona za pomocą aplikacji mobilnej. Sterownik RGB umożliwia regulację natężenia  i koloru światła za pomocą 200 rodzajów dynamicznych programów. Za pomocą takiego sterownika, użytkownik może jednocześnie wysterować 2048 diod LED. Zakres napięć zasilania sterownika wynosi od 5 V do 24 V, a pobór prądu wynosi od 28 mA do 40 mA. Dzięki temu sterownik SP105E może być zasilany zarówno z płytki Arduino jak i standardowego zasilacza impulsowego o napięciu wyjściowym 12 V.

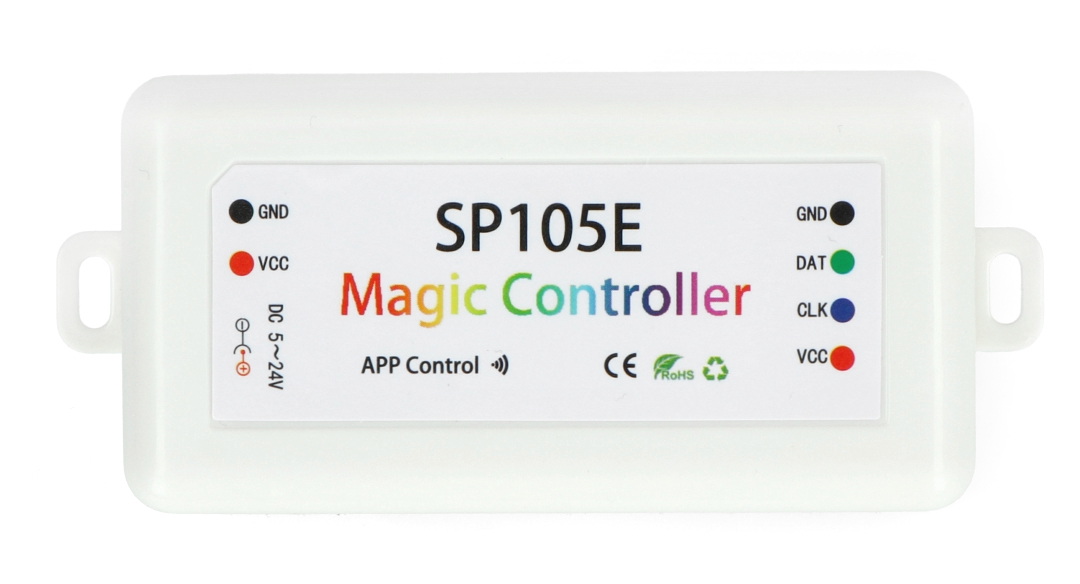

Sterownik LED RGB - prosta obsługa za pomocą aplikacji mobilnej

Wykorzystując sterownik SP105E Magic Controller, możemy przeprowadzić proces adresowania diod LED w zaledwie kilka minut - nawet bez konieczności programowania przez Arduino. Wystarczy podłączyć przewody odpowiadające za zasilanie i komunikację, a następnie sparować sterownik z telefonem poprzez Bluetooth. Dzięki szerokiemu zakresowi temperatury roboczej, sterownik jest przystosowany zarówno do funkcjonowania w pomieszczeniach zamkniętych jak i na zewnątrz. Poprzez aplikację mobilną, możemy ustawić niemal dowolną barwę sterowanego oświetlenia.

Kolor biały
Długość 85 mm
Szerokość 45 mm
Wysokość 22 mm
Napięcie zasil. od 5.0 V
Napięcie zasil. do 24.0 V
Szerokość opakowania 10.5 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 5.5 cm
Masa opakowania 0.054 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
