Opis produktu: Przewód SM-DU - do czujnika autopoziomowania - 2 m

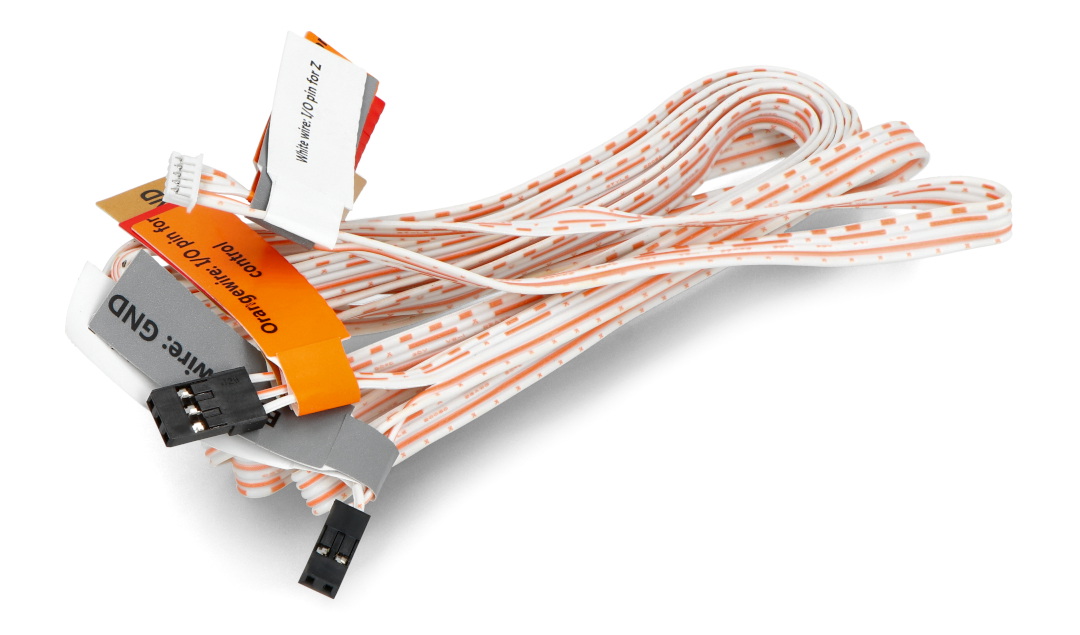

Przewód o długości 2 m przeznaczony do podłączenia czujnika autopoziomowania Antclabs BLTouch, stosowanego w drukarkach 3D. Produkt zakończony jest wtyczką o rastrze 1 mm, którą można w prosty sposób podłączyć do czujnika. Na drugim końcu przewodu znajdują się dwie rozgałęzione końcówki typu Dupont: 2-pinowa oraz 3-pinowa, wykorzystywane do połączenia z płytą główną drukarki 3D. Poszczególne żyły przewodu zostały oznaczone za pomocą specjalnych etykiet, co niweluje ryzyko błędnego podłączenia.
Ze względu na dużą różnorodność płyt głównych producent przygotował poradnik pomocny w instalacji czujnika BLTouch.
Antclabs BLTouch. Przedmiotem sprzedaży jest wyłącznie przewód do czujnika.
Przewód SM-DU - do czujnika autopoziomowania - 2 m.
Zastosowanie poszczególnych przewodów
Poszczególne żyły przewodu zostały opisane za pomocą kolorowych etykiet, dzięki czemu nie ma ryzyka błędnego podłączenia elementów. Do podłączenia czujnika BLTouch konieczne jest wykorzystanie pięciu wyprowadzeń, podzielonych na dwie wtyczki:
- Pomarańczowy: pin I/O do sterowania (PWM lub programowe PWM)
- Czerwony: zasilnie 5 V
- Brązowy: GND
- Biały: pin I/O do Z min (endstop / Z-probe)
- Przewód czarny: GND
Specyfikacja przewodu SM-DU
- Przeznaczenie: czujnik Antclabs BLTouch
- Ilość wyprowadzeń: 5
- Rodzaj wtyczki do połączenia z płytą główną: Dupont
- Typ oznaczenia: etytkiety
- Długość przewodu: 2 m
