Kamera Time of Flight do Raspberry Pi - Arducam B0410

Indeks: ACM-22392 EAN: 5904422384951
Kamera wykorzystująca technologię Time of Flight, wyposażona w złącze MIPI-CSI2 i oferująca zakres pomiarowy do 4 metrów z dokładnością do 2 cm. Rozdzielczość kamery wynosi 240 x 180 px, jej kąt widzenia to 70°, a częstotliwość odświeżania obrazu wynosi 120 fps. Moduł został zaprojektowany i zoptymalizowany do pracy z minikomputerami Raspberry Pi oraz Nvidia Jetson. Dzięki kamerze ToF możliwe jest dokonywanie pomiaru odległości od obiektów i tworzenie obrazów trójwymiarowych w prosty sposób. Może ona pracować zarówno wewnątrz jak i na zewnątrz pomieszczeń, bez konieczności stosowania dodatkowego oświetlenia.
Kamera Time of Flight do Raspberry Pi - Arducam B0410
265,00 zł
215,45 zł netto
Zapłać później
Producent: ArduCam
Kompatybilny z: Raspberry Pi

Opis produktu: Kamera Time of Flight do Raspberry Pi - Arducam B0410

Kamera wykorzystująca technologię Time of Flight, wyposażona w złącze MIPI-CSI2 i oferująca zakres pomiarowy do 4 metrów z dokładnością do 2 cm. Rozdzielczość kamery wynosi 240 x 180 px, jej kąt widzenia to 70°, a częstotliwość odświeżania obrazu wynosi 120 fps. Moduł został zaprojektowany i zoptymalizowany do pracy z minikomputerami Raspberry Pi oraz Nvidia Jetson. Dzięki kamerze ToF możliwe jest dokonywanie pomiaru odległości od obiektów i tworzenie obrazów trójwymiarowych w prosty sposób. Może ona pracować zarówno wewnątrz jak i na zewnątrz pomieszczeń, bez konieczności stosowania dodatkowego oświetlenia.

Producent przygotował szczegółowy przewodnik użytkownika do kamery Time of Flight, sprawdź!

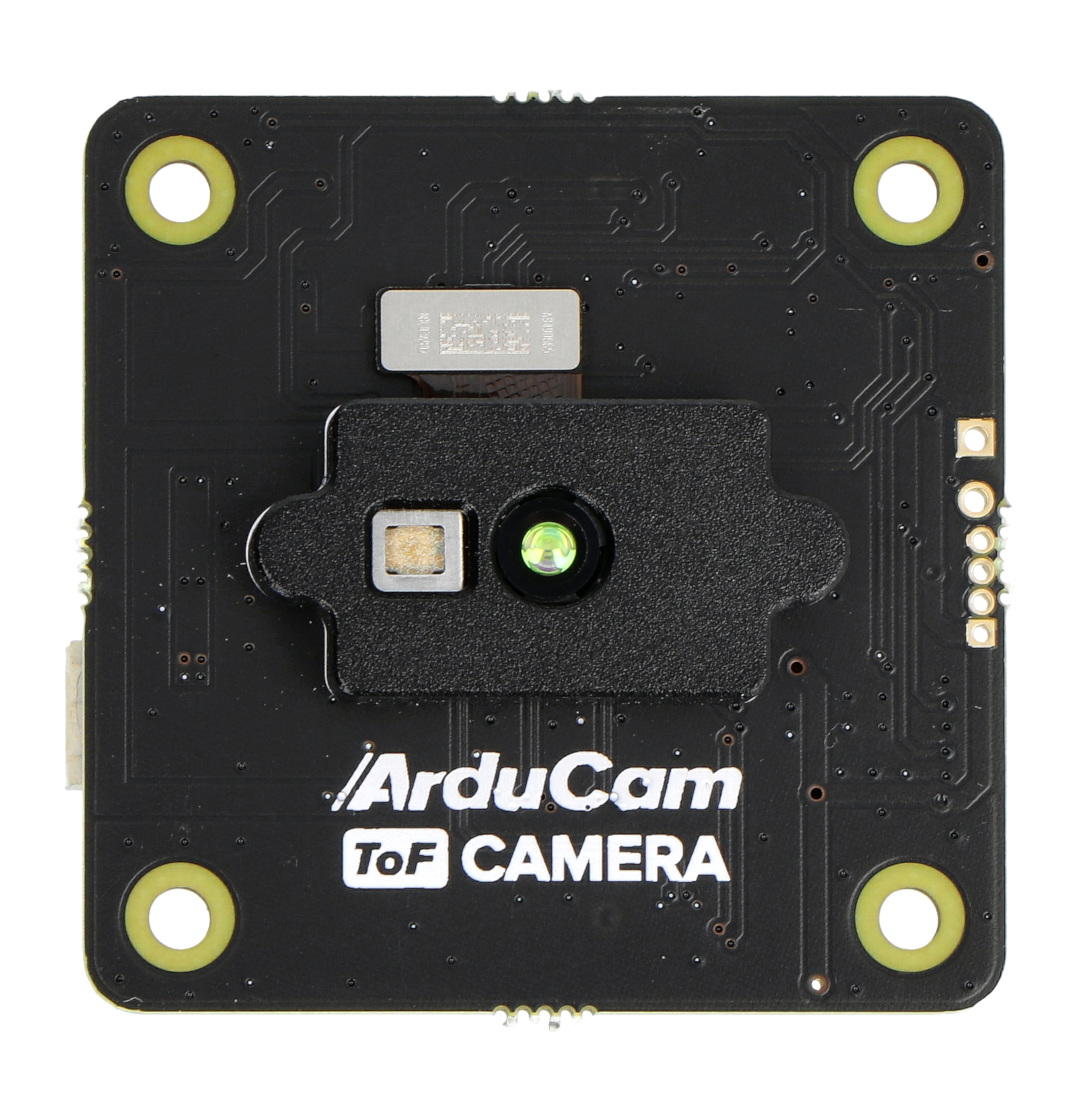

Kamera Time of Flight do Raspberry Pi

Kamera Time of Flight do Raspberry Pi - Arducam B0410.

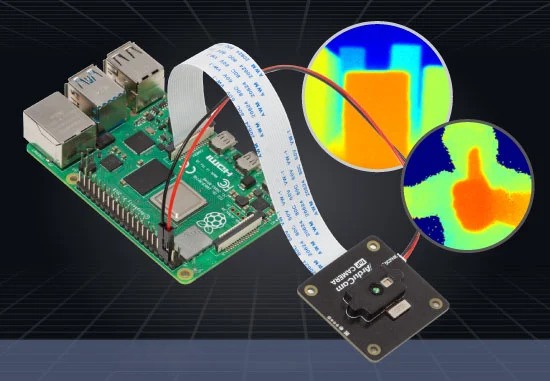

Kamera do raspberry pi

Kamera do Raspberry Pi.

Kamera ToF dla każdej wersji Raspberry Pi

Kamera ToF od Arducam to potężne narzędzie wizji komputerowej, które zostało zaprojektowane i zoptymalizowane dla każdej wersji minikomputera Raspberry Pi, dzięki dedykowanemu pakietowi przygotowanemu przez producenta. Moduł kamery pracujący z Raspberry Pi 4 / Compute Module 4 pozwala na odświeżanie z prędkością 30 kl./s (sam sensor posiada maksymalną częstotliwość odświeżania wynoszącą 120 kl./s).

Jak działa ToF?

Kamera ToF czyli Time of Flight ("Czas lotu") emituje modulowane światła (metoda CW) i wykorzystuje czas potrzebny do odbicia emitowanych światłem, aby otrzymać informacje o odległości / głębokości dowolnego obiektu / sceny i uzyskać dane dotyczące głębokości (położenie współrzędnych X, Y, Z) w każdym pikselu. Droga światła jest obliczana ze wzoru d=C/2f, gdzie C to prędkość światła, a f to częstotliwość modulacji.

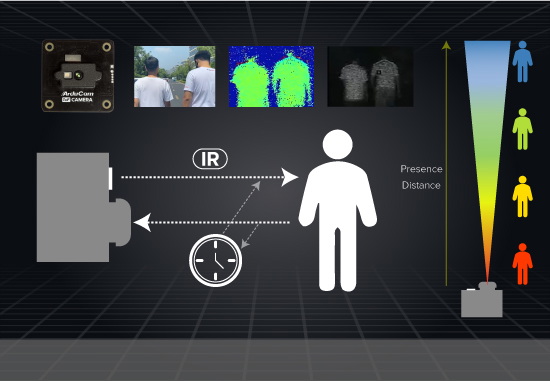

Jak działa ToF
Zasada działania ToF.
Tworzenie chmury punktów
Tworzenie chmury punktów.

Tworzenie chmury punktów z kamerą ToF

Z wykorzystaniem kamery Time of Flight wraz z Raspberry Pi możliwe jest mapowanie, tworzenie obrazów trójwymiarowych i aplikacji fotogrametrycznych, które wymagają punktów generowanych z danych głębi 3D przechwyconych przez kamerę ToF. Można je łatwo uzyskać w systemie o niskim zużyciu energii, opartym na Raspberry Pi.

Specyfikacja kamery Time of Flight

  • Liczba efektywnych pikseli: 240 x 180
  • Rozmiar obrazu: 1/6"
  • Maks. liczba klatek na sekundę (sensor): 120 kl./s
  • Maks. liczba klatek na sekundę (Raspberry Pi): 30 kl./s, 4 fazy
  • System operacyjny Raspberry Pi: Bullseye (32-bit / 64-bit) 01/28/22 lub nowsze
  • TDP: zasilacz do Raspberry Pi co najmniej 5 V / 4 A
  • Obsługiwane platformy: Raspberry Pi 2 / 3 / CM3 / 4 / Zero W / Zero 2 W / CM4
  • Częstotliwość modulacji: 75 MHz / 37,5 MHz
  • Kąt widzenia: przekątna 70°
  • Pomiar odległości:
    • tryb daleki: 4 m
    • tryb bliski: 2 m
  • Źródło światła: VCSEL 940 nm
  • Interfejs: MIPI (2-liniowy)
  • Format wyjściowy:
    • 4-fazowy RAW
    • ramka głębi
    • ramka amplitudy w skali szarości
  • Wymiary modułu: 38 x 38 mm

Zawartość zestawu

  • Kamera Time of Flight do Raspberry Pi - Arducam B0410
  • Taśma FFC 15 cm
  • Przewód zasilający raster 2 mm - 2,54 mm

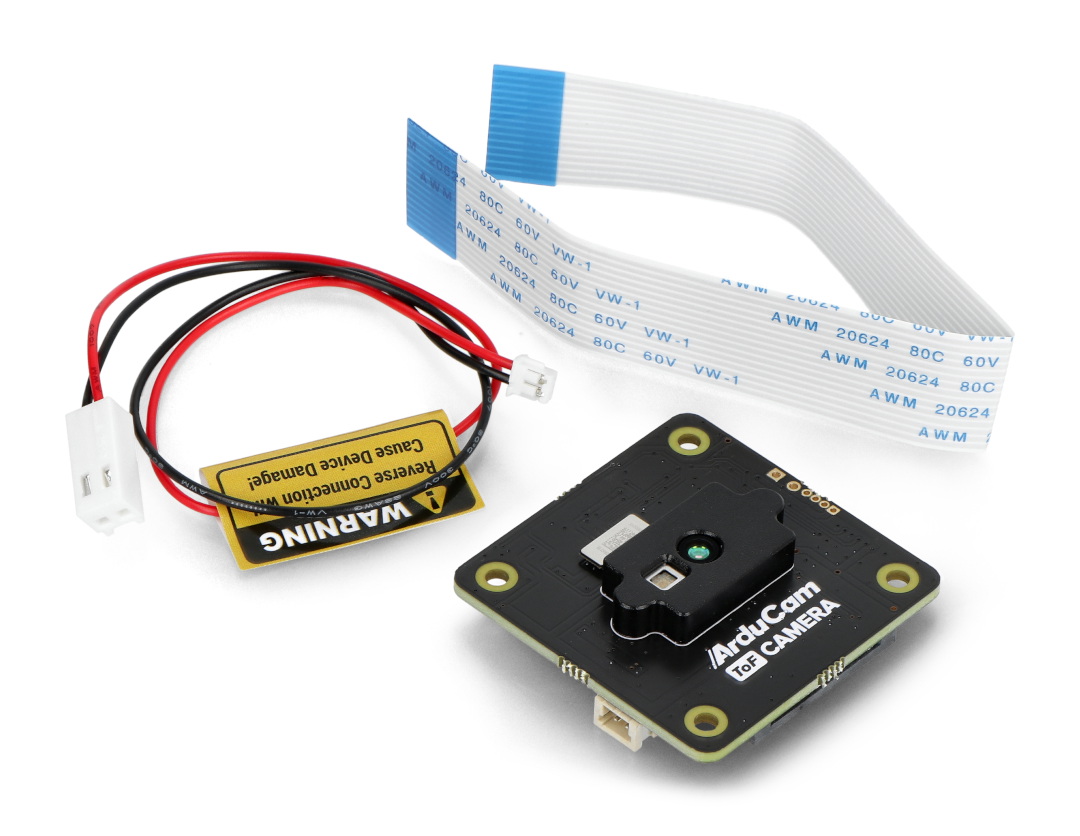

Zawartość zestawuZawartość zestawu kamery ToF do Raspberry Pi.

Szerokość opakowania 6 cm
Wysokość opakowania 5 cm
Głębokość opakowania 1.5 cm
Masa opakowania 0.017 kg
