Opis produktu: Czujnik dymu i łatwopalnych gazów MQ-2 - moduł niebieski
Czujnik wykrywa stężenie palnych gazów w powietrzu, wynik można uzyskać z pomiaru napięcia na wyjściu analogowym. Układ zasilany jest napięciem 5 V. Pobór prądu to około 150 mA. Posiada wyjście cyfrowe oraz analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych w tym Raspberry Pi i Arduino.
Specyfikacja czujnika dymu
- Zasilanie: 5 V
- Pobór prądu: 150 mA
- Typ: półprzewodnikowy
- Zakres pomiarowy do 10 000 ppm
- Temperatura pracy: od -20 do 50 °C
- Wyjście analogowe oraz cyfrowe
- Rezystor ściągający wyjście czujnika do masy o wartości 1 kΩ
- Wyprowadzenia: złącza goldpin raster 2,54 mm
- Wymiary płytki: 36 x 20 x 23 mm
- Posiada otwory montażowe o średnicy: 3,2 mm
Charakterystyki oraz inne szczegółowe informacje znajdują się w dokumentacji.

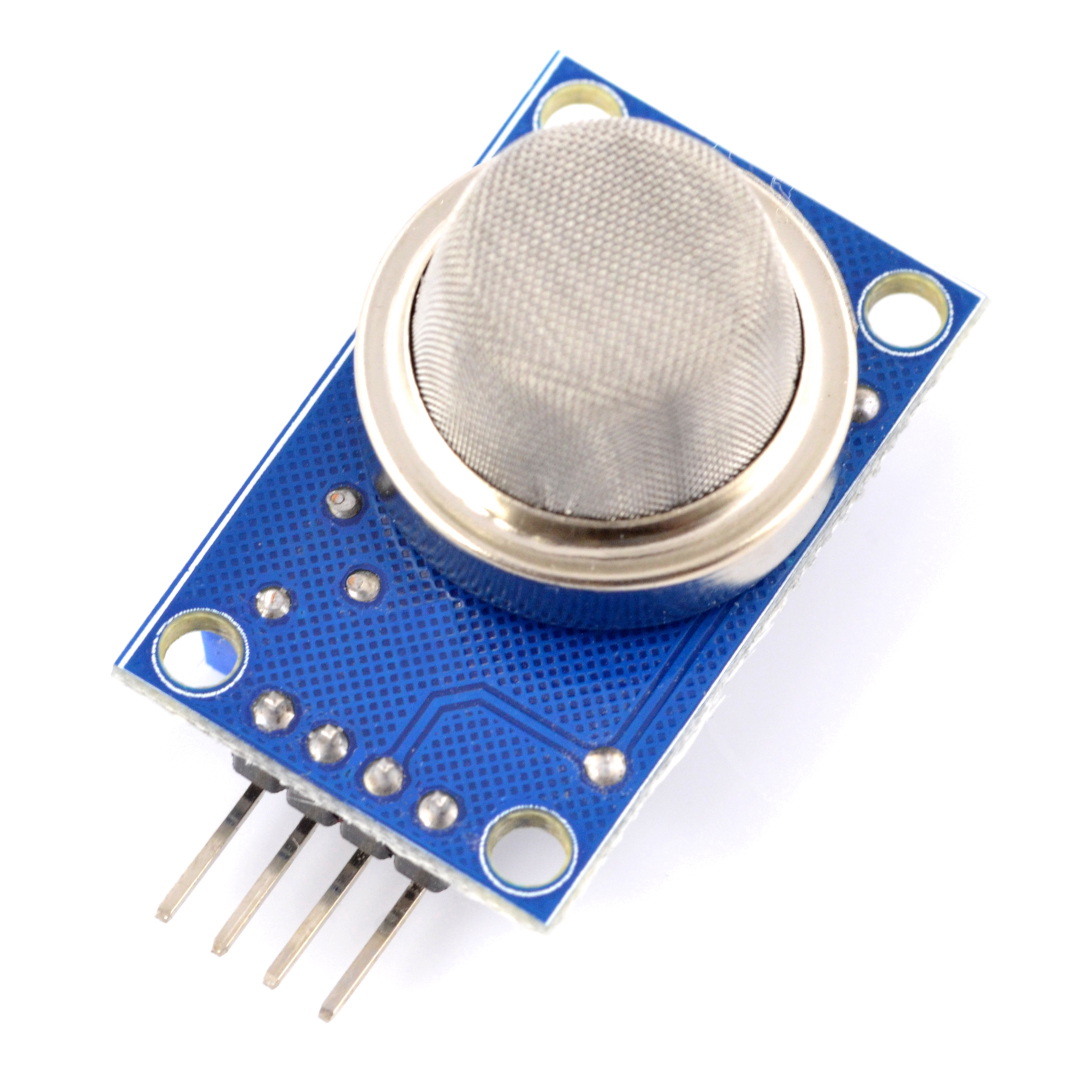

Czujnik dymu i łatwopalnych gazów MQ-2 - moduł niebieski.
Czujnik dymu i łatwopalnych gazów MQ-2.Wyjście cyfrowe D0

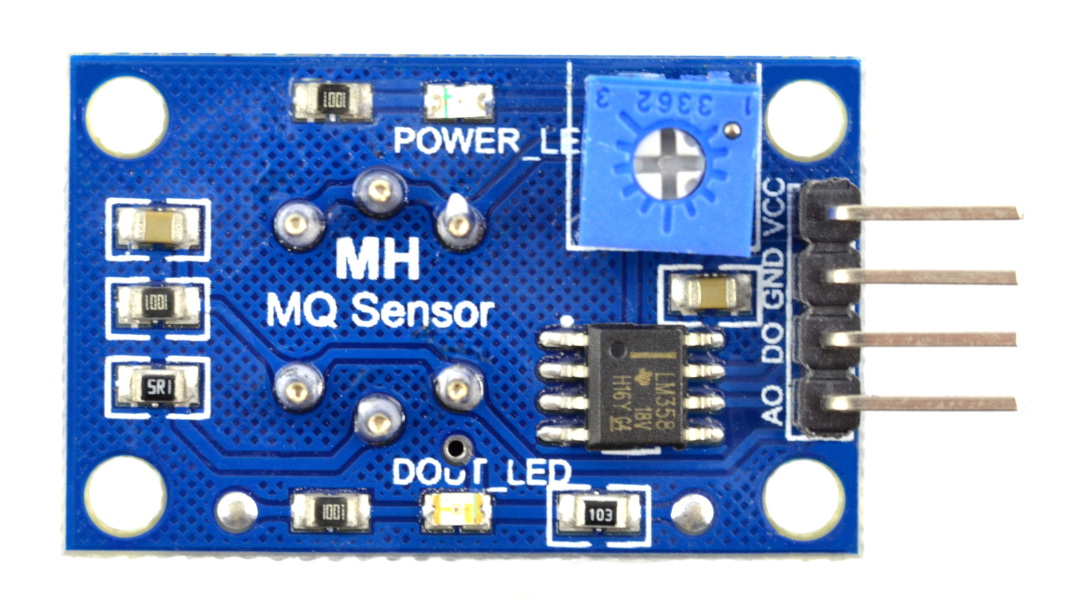

Za pomocą umieszczonego na odwrocie płytki potencjometru ustawiany jest próg, po którego przekroczeniu wyjście D0 przechodzi ze stanu wysokiego w stan niski. Wyprowadzenie D0 można połączyć bezpośrednio z mikrokontrolerem bądź zestawem uruchomieniowym w tym Arduino lub np. z modułem buzzera, który będzie sygnalizował zbyt niski bądź wysoki poziomie niepożądanych gazów w powietrzu.
Wyjście analogowe A0
Czujnik posiada także wyjście analogowe A0, które należy podłączyć do wyprowadzenia przetwornika A/C (wejścia analogowego w Arduino). Pozwoli to mierząc proporcjonalny sygnał napięciowy, dokładniej określić stężenie.
