Odczyt temperatury z wykorzystaniem Arduino oraz czujnika LM35DZ

Poradnik przedstawia sposób obsługi czujnika temperatury LM35DZ za pomocą modułu Arduino.



W przykładzie wykorzystano następujące elementy:



Podłączenie czujnika z Arduino:

W celu obsługi czujnika z wykorzystaniem Arduino należy połączyć układ w następujący sposób:



Czujnik Pin Arduino
GND GND
Signal A1
Vcc 5 V

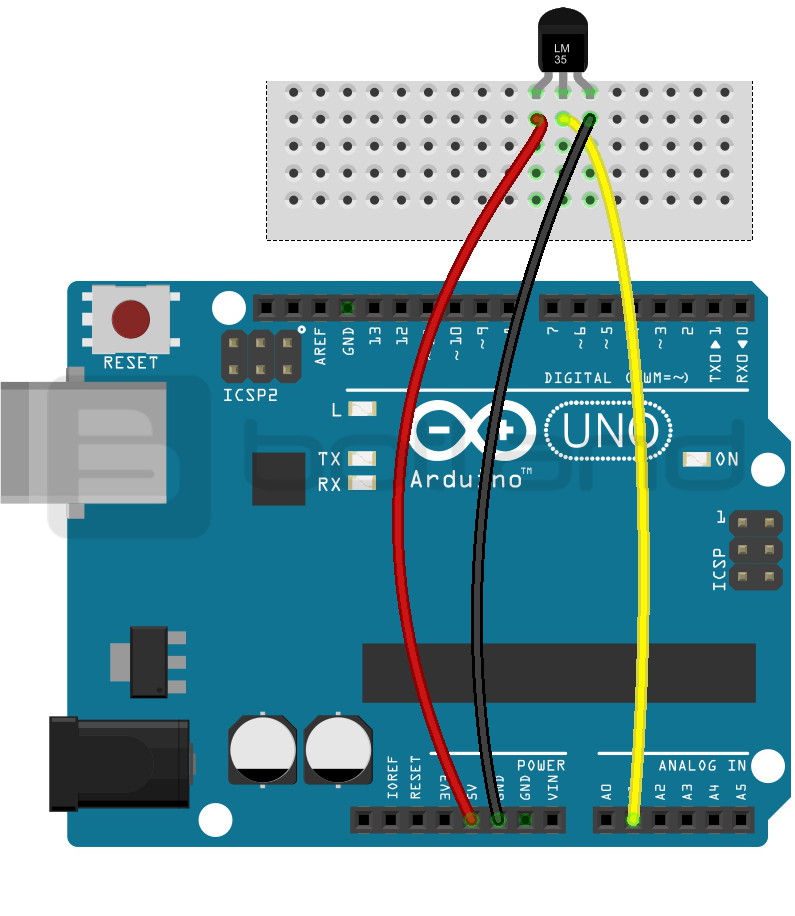

Schemat podłączenia czujnika z Arduino Uno.



Program do Arduino

W przykładzie został wykorzystany następujący kod:



  1. int czujnik = A1;   //pin analogowy A1 połączony z sygnałem z czujnika
  2. float VOLT;
  3. float TEMP;
  4.
  5. void setup(){
  6.   Serial.begin(9600);        //inicjalizacja monitora szeregowego
  7.   Serial.println("Test czujnika temperatury");
  8. }
  9.
  10. void loop(){
  11.   int odczyt = analogRead(czujnik);      //odczytanie wartości z czujnika
  12.   VOLT = (odczyt * 5.0) / 1024.0;        //przeliczenie odczytanej wartości na napięcie w woltach (dla podłączenia pod 5 V)
  13.   TEMP = VOLT  * 100;                    //konwersja z napięcia na temperaturę, rozdzielczość czujnika wynosi 10 mV na stopień
  14.   Serial.print("Temperatura (C): ");     //wyświetlenie jej na monitorze
  15.   Serial.println(TEMP);
  16.
  17.   delay(200);                            //opóźnienie między kolejnymi odczytami
  18. }



Efekty działania programu możemy zobaczyć poniżej:



Zrzut ekranu szeregowego monitora.
