Opis produktu: Nicla Sense Env - moduł czujników środowiskowych do Arduino Portenta / MKR - Arduino ABX00089
Arduino Nicla Sense Env to zaawansowany moduł sensoryczny, który umożliwia dokładny pomiar parametrów środowiskowych w czasie rzeczywistym. Dzięki trzem zintegrowanym czujnikom Renesas - HS4001, ZMOD4410 oraz ZMOD4510 - urządzenie pozwala mierzyć wilgotność, temperaturę, jakość powietrza wewnątrz pomieszczeń (TVOC, CO2) oraz stężenie szkodliwych gazów na zewnątrz (NO2, O3). Niewielkie wymiary 22,86 x 22,86 mm oraz niskie zużycie energii czynią moduł idealnym do zastosowań IoT, automatyki i prototypowania z wykorzystaniem Arduino Portenta lub MKR.

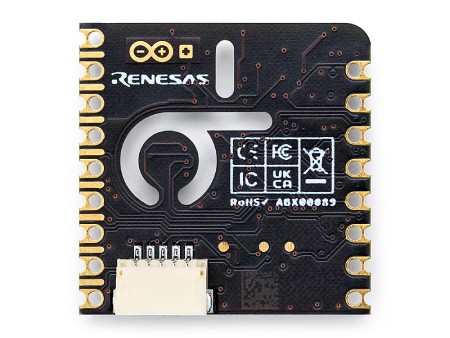

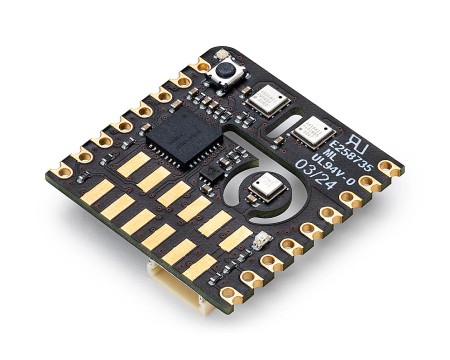

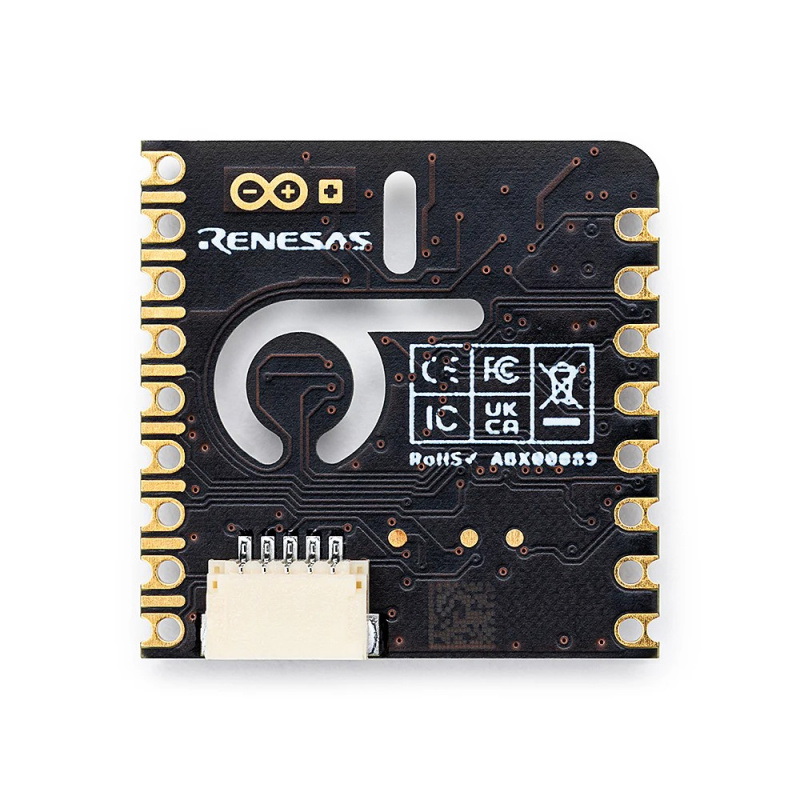

Nicla Sense Env - moduł czujników środowiskowych do Arduino Portenta / MKR - Arduino ABX00089.

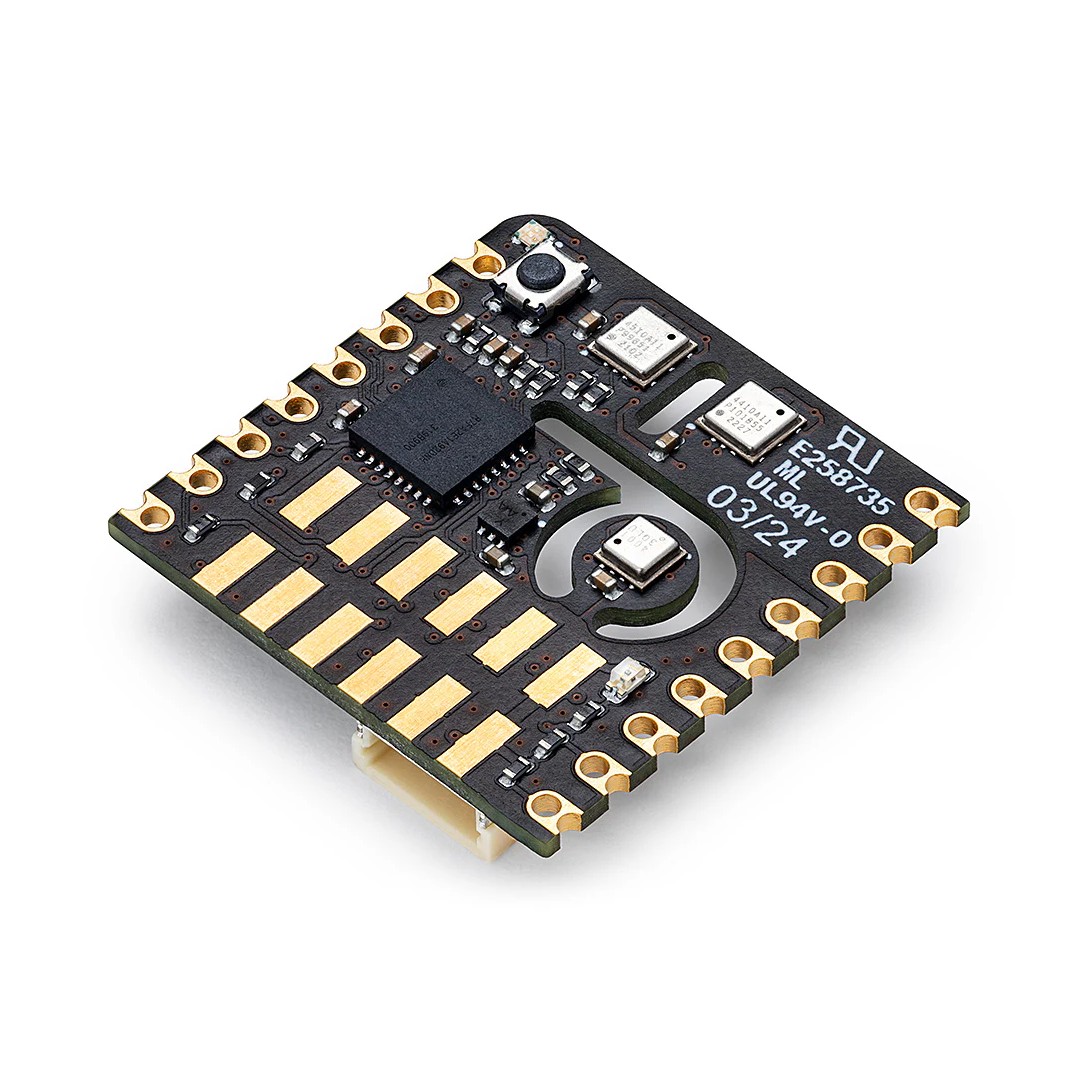

Płytka wyposażona jest w zestaw czujników o bardzo niskim poborze mocy przeznaczonych do zastosowań wewnętrznych i zewnętrznych.
Główne cechy Nicla Sense Env
- Zaawansowane czujniki środowiskowe: zintegrowany HS4001 (wilgotność i temperatura), ZMOD4410 (TVOC, CO2), ZMOD4510 (NO2, O3)
- Kompaktowy format: tylko 22,86 x 22,86 mm - idealny do integracji w projektach o ograniczonej przestrzeni
- Ultra-niskie zużycie energii: zoptymalizowane do pracy 24/7 w systemach zasilanych akumulatorowo
- Prosta integracja: komunikacja przez ESLOV (I2C) lub piny wyprowadzeń z obsługą Arduino IDE i MicroPython
- Wytrzymałość przemysłowa: czujniki klasy przemysłowej od Renesas - niezawodność i dokładność pomiarów
Wyprowadzenia i kompatybilność z platformą Arduino
Moduł posiada wyprowadzenia w postaci pinów krawędziowych z wycięciami, umożliwiające montaż powierzchniowy lub klasyczne połączenie z płytką główną. Obsługuje interfejsy: I2C, SPI, UART oraz dwa wejścia ADC, z możliwością programowania napięcia IO w zakresie od 1,8 V do 3,3 V. Dzięki złączu ESLOV moduł z łatwością współpracuje z rodziną Arduino Portenta (np. H7, C33) oraz MKR (np. MKR WAN 1310, MKR WiFi 1010), a także z wybranymi płytkami Nano i Uno R4.
Schemat wyprowadzeń.

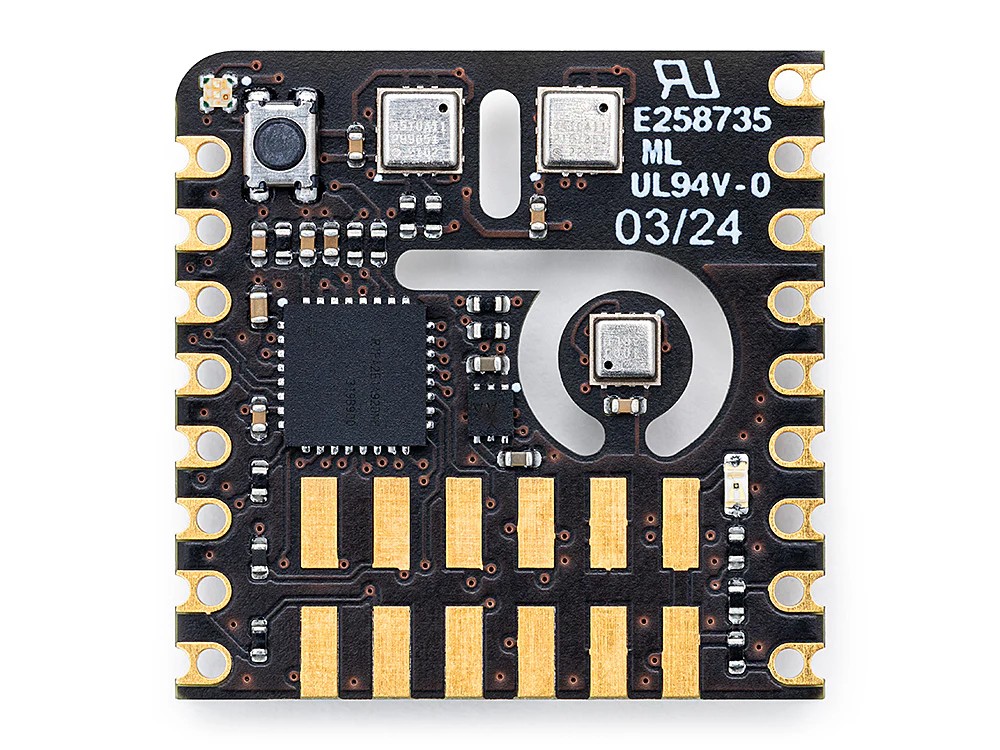

Moduł posiada czujnik HS4001 do pomiarów wilgotności i temperatury oraz czujniki ZMOD4410AI1V i ZMOD4510AI1V do wykrywania TVOC, NO2, O3 i innych gazów przy użyciu sztucznej inteligencji.
Obsługiwane oprogramowanie i biblioteki Arduino
Arduino Nicla Sense Env jest kompatybilny z szerokim zakresem środowisk programistycznych. Obsługuje klasyczny Arduino IDE, Arduino CLI oraz edytor w chmurze Arduino Cloud. Moduł wspiera także programowanie w MicroPythonie. Dostępne są dedykowane biblioteki: Arduino_NiclaSenseEnv (do odczytu danych z czujników) oraz MicroPython Library - dostępne na GitHub. Dokumentacja i przykłady ułatwiają integrację modułu z każdym projektem IoT i badawczym.
Zastosowania w praktyce
Moduł Arduino Nicla Sense Env idealnie sprawdzi się w:
- systemach klimatyzacji i HVAC do kontroli wilgotności i jakości powietrza
- inteligentnych oczyszczaczach powietrza - jako czujnik danych wejściowych
- systemach wykrywania dymu i szkodliwych gazów
- automatyce przemysłowej - monitoring powietrza w pompach ciepła i zakładach produkcyjnych
- projektach badawczo-prototypowych z wykorzystaniem platformy Arduino
Obsługa Arduino IDE i MicroPython umożliwia szybkie programowanie.

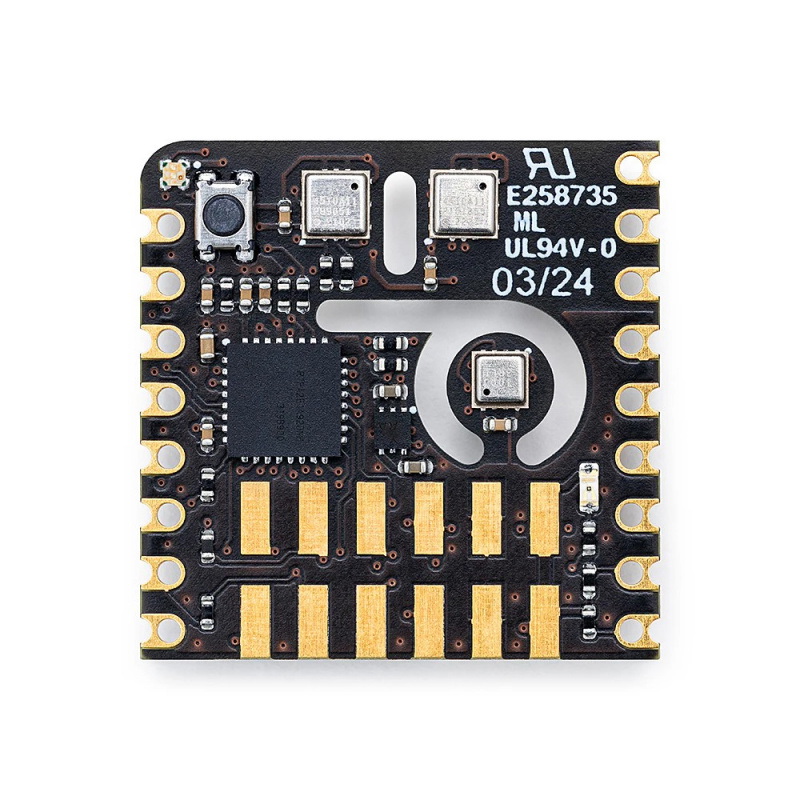

Niewielki rozmiar pozwala na łatwą integrację z różnymi projektami.
Specyfikacja techniczna Nicla Sense Env
- Mikrokontroler: Renesas RA2E1, Arm Cortex M23, 48 MHz (niedostępny do programowania dla użytkownika)
- Pamięć: 128 kB Flash, 16 kB SRAM
- Czujnik wilgotności i temperatury: HS4001 (±1,5% RH, ±0,2°C)
- Czujnik jakości powietrza wewnątrz: ZMOD4410 (TVOC, CO2)
- Czujnik jakości powietrza na zewnątrz: ZMOD4510 (NO2, O3)
- Interfejsy: I2C (2x), UART, SPI, 2x ADC
- Napięcie zasilania: 3,3 V (z płytki głównej Portenta / MKR lub przez VCC)
- Komunikacja: złącze ESLOV, piny lutownicze
- Temperatura pracy: od -40°C do 85°C
- Wymiary: 22,86 x 22,86 mm
- Masa: 2 g
Zawartość zestawu

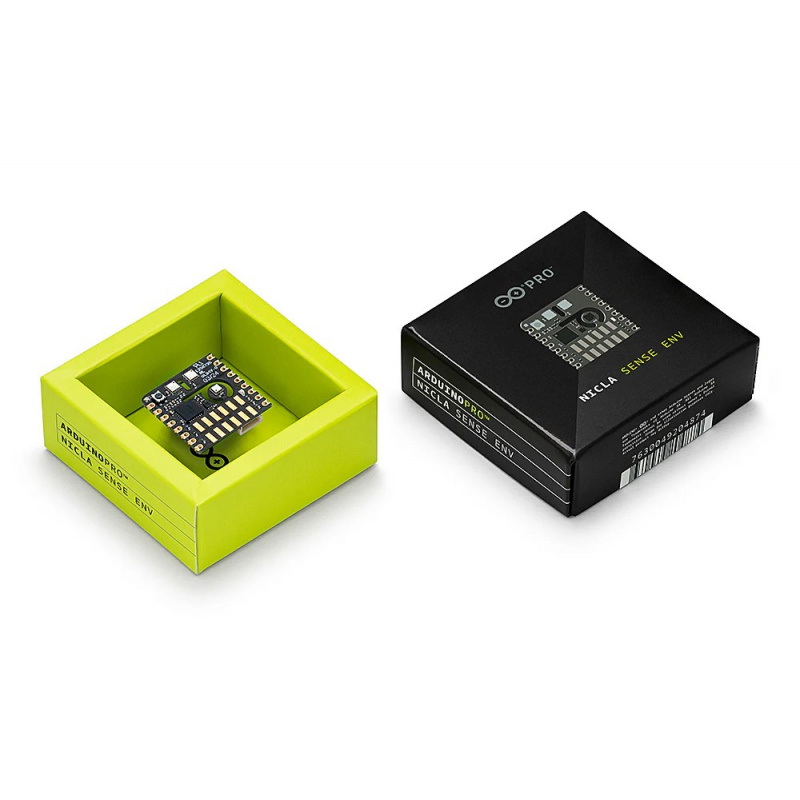

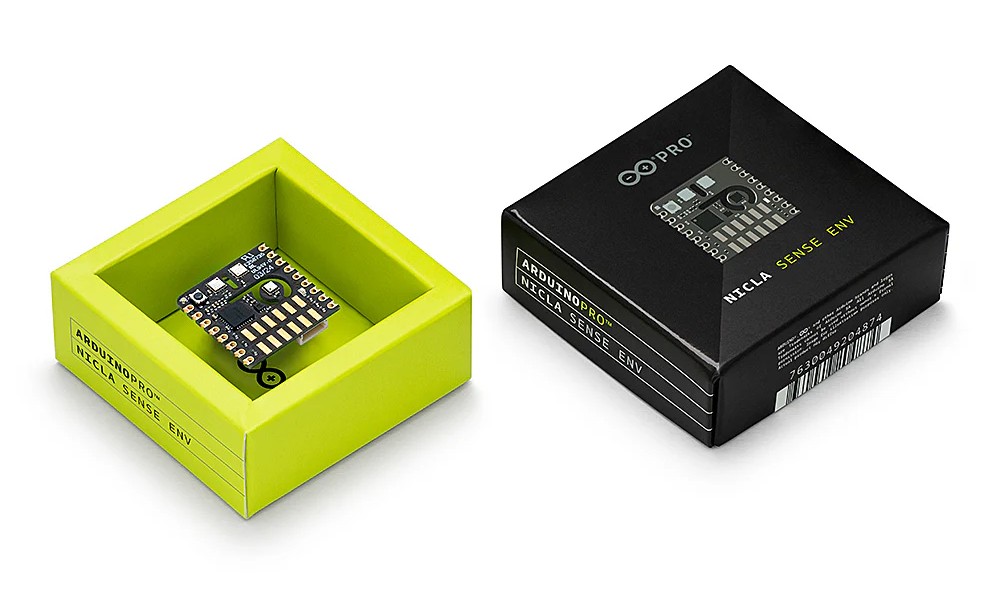

- 1x Moduł Arduino Nicla Sense Env
