Opis produktu: Stopwatch Dev Kit - ESP32-S3 - zestaw deweloperski - wyświetlacz AMOLED 1,75'' - M5Stack C152
M5Stack StopWatch Dev Kit został zaprojektowany z myślą o tworzeniu nowoczesnych, mobilnych urządzeń elektronicznych wymagających atrakcyjnego interfejsu użytkownika oraz bogatego zestawu funkcji peryferyjnych. Sercem urządzenia jest wydajny układ ESP32-S3R8 wyposażony w 16 MB pamięci Flash i 8 MB PSRAM, umożliwiający realizację zaawansowanych aplikacji z obsługą grafiki, dźwięku i komunikacji bezprzewodowej. Moduł integruje wysokiej jakości okrągły ekran AMOLED z panelem dotykowym, system audio z mikrofonem MEMS i głośnikiem, sześciosiowy czujnik ruchu BMI270 oraz zegar czasu rzeczywistego RX8130CE. Dodatkowo dostępne są programowalne przyciski, silnik wibracyjny oraz liczne interfejsy rozszerzeń pozwalające na podłączenie dodatkowych modułów i czujników. Wbudowany system zarządzania energią M5PM1 oraz akumulator o pojemności 450 mAh zapewniają wygodną pracę mobilną przy zachowaniu niskiego poboru energii.

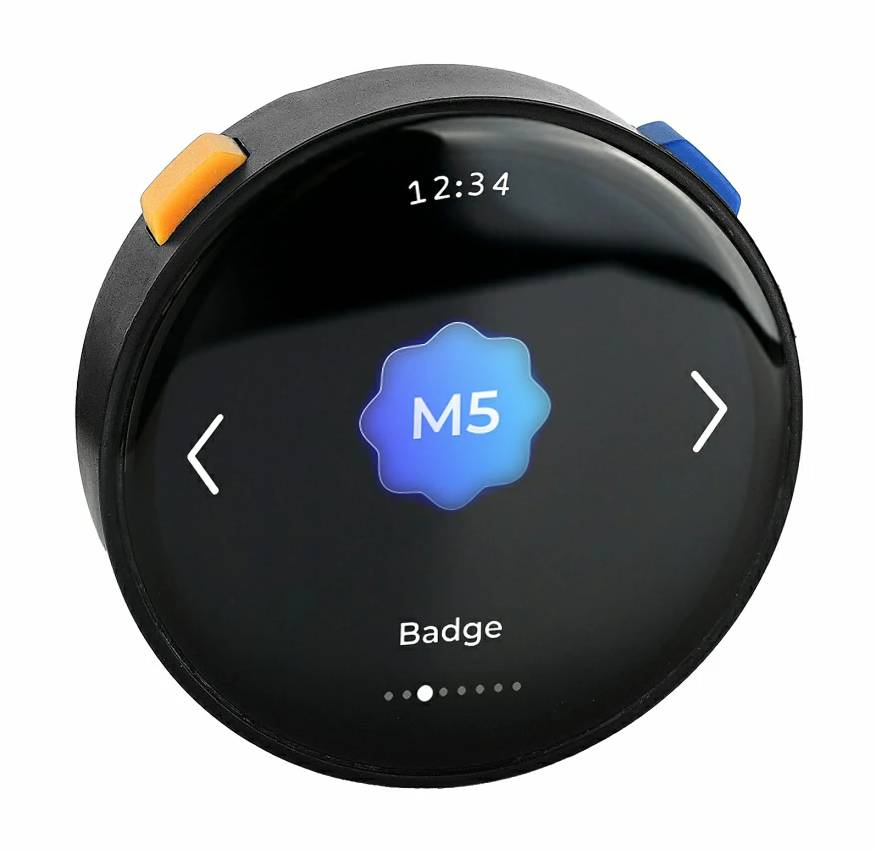

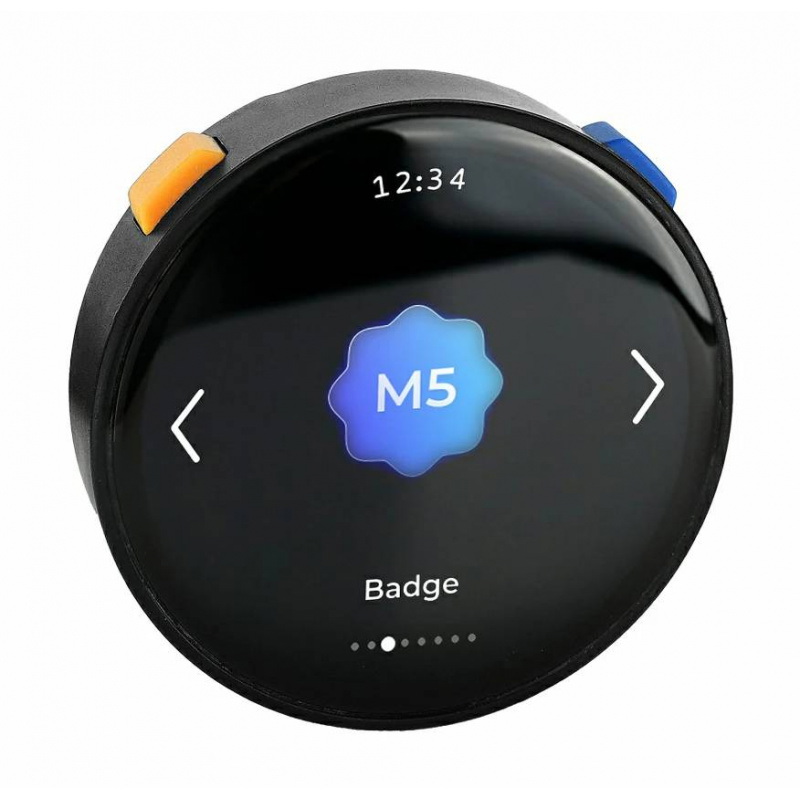

Stopwatch Dev Kit - ESP32-S3 - zestaw deweloperski - wyświetlacz AMOLED 1,75'' - M5Stack C152.

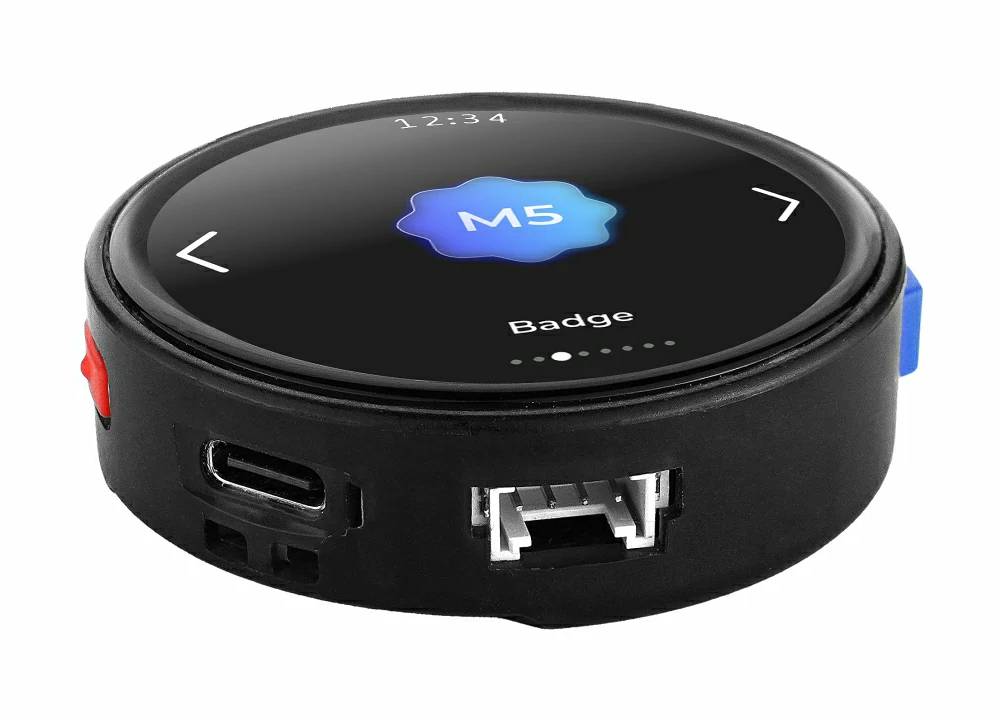

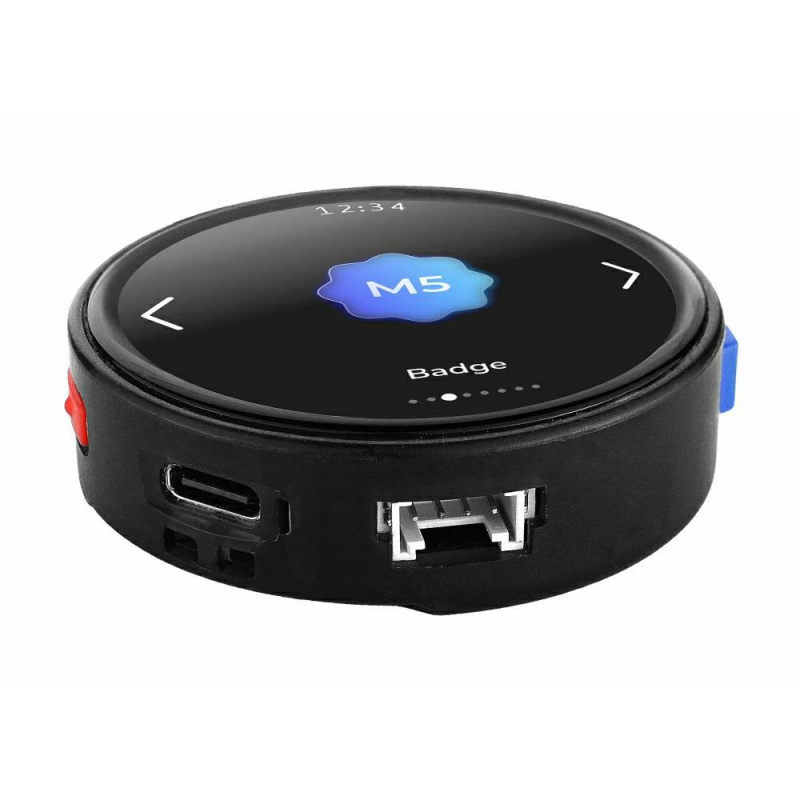

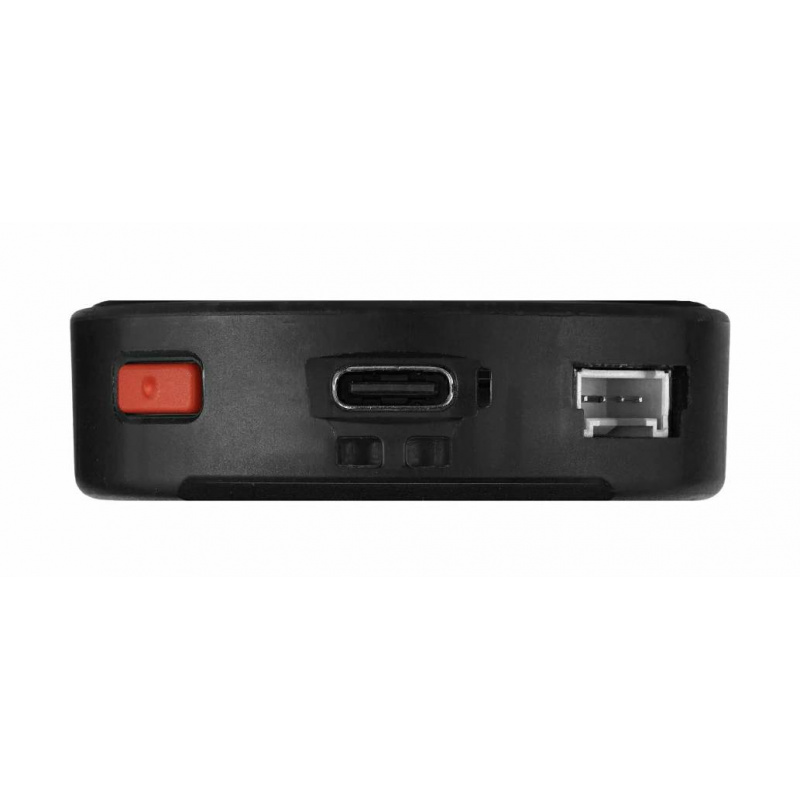

M5Stack StopWatch Dev Kit oferuje szerokie możliwości rozbudowy dzięki złączu Grove.
Główne cechy Stopwatch Dev Kit
- ESP32-S3R8: dwurdzeniowy procesor Xtensa LX7 taktowany częstotliwością do 240 MHz
- Duża pamięć: 16 MB Flash oraz 8 MB PSRAM umożliwiają realizację rozbudowanych aplikacji
- Dotykowy ekran AMOLED: okrągły wyświetlacz 1,75'' o rozdzielczości 466 x 466 px
- Łączność bezprzewodowa: komunikacja WiFi 2,4 GHz
- System audio: mikrofon MEMS, kodek ES8311 oraz wzmacniacz AW8737A z głośnikiem 1 W
- IMU BMI270: sześciosiowy akcelerometr i żyroskop do wykrywania ruchu oraz orientacji
- RTC RX8130CE: precyzyjne odmierzanie czasu rzeczywistego
- Interakcja użytkownika: dwa programowalne przyciski, przycisk zasilania oraz silnik wibracyjny
- Rozbudowa projektu: złącze HY2.0-4P oraz tylne magistrale rozszerzeń
- Zasilanie mobilne: akumulator Li-Pol o pojemności 450 mAh i układ zarządzania energią M5PM1
Interfejsy rozszerzeń i kompatybilność z modułami M5Stack

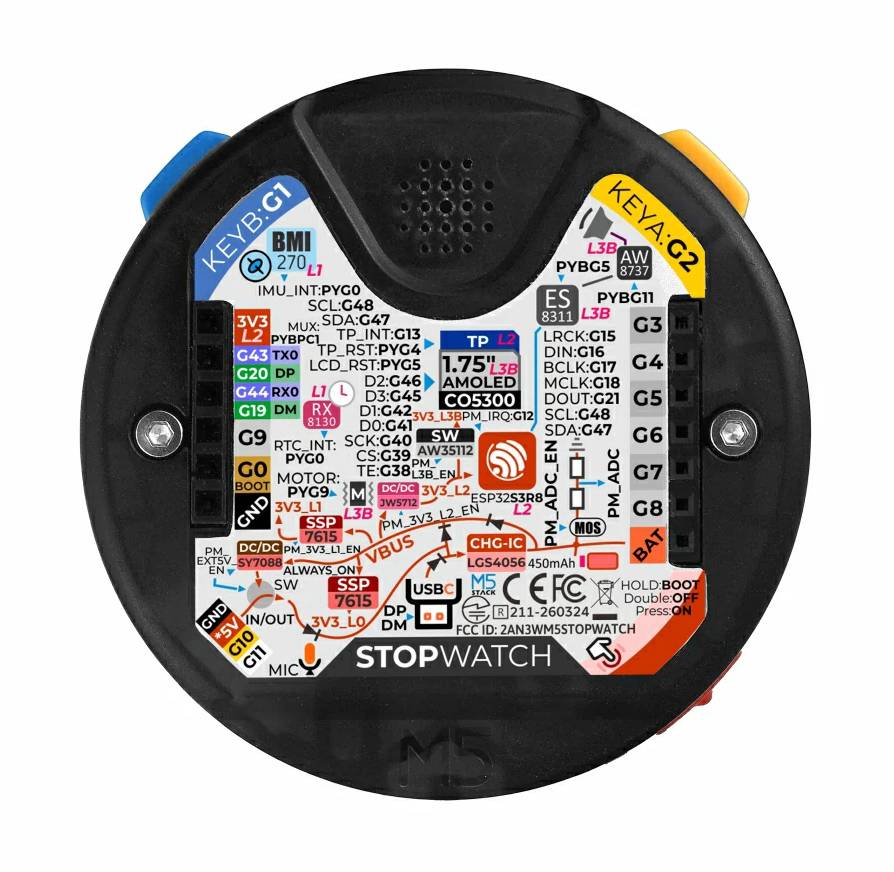

M5Stack StopWatch Dev Kit oferuje szerokie możliwości rozbudowy dzięki złączu HY2.0-4P (Grove) oraz tylnym magistralom rozszerzeń z rasterm 2,54 mm. Pozwala to na podłączanie czujników środowiskowych, modułów komunikacyjnych, wyświetlaczy, serwomechanizmów i innych akcesoriów dostępnych w ekosystemie M5Stack. Na pokładzie dostępne są linie GPIO wyprowadzone na magistralę rozszerzeń, a także interfejsy I2C, UART oraz zasilanie. Konstrukcja jest kompatybilna z wieloma modułami Grove i akcesoriami M5Stack, dzięki czemu możesz szybko budować rozbudowane systemy IoT, urządzenia pomiarowe czy interfejsy HMI bez konieczności projektowania własnej elektroniki. Dodatkowym atutem jest magnetyczny system mocowania na tylnej części obudowy oraz otwór do mocowania smyczy, co ułatwia integrację urządzenia z projektami przenośnymi i urządzeniami ubieralnymi.

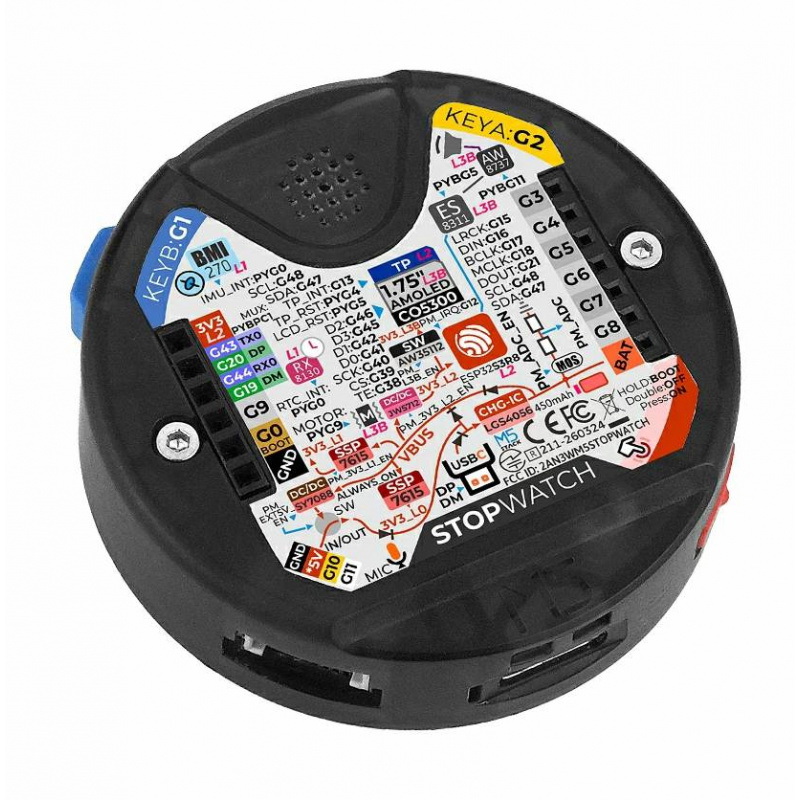

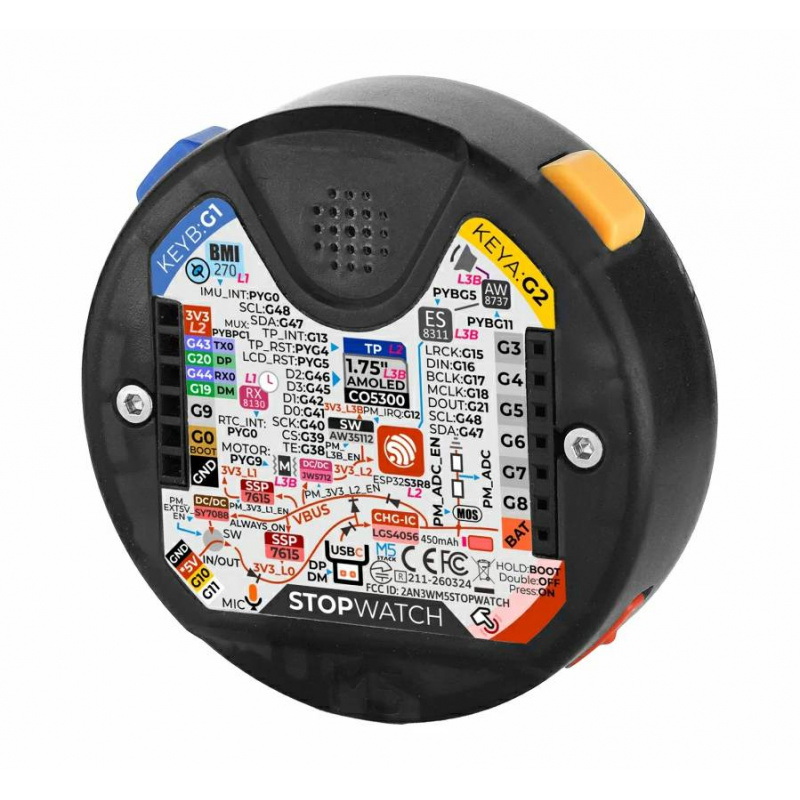

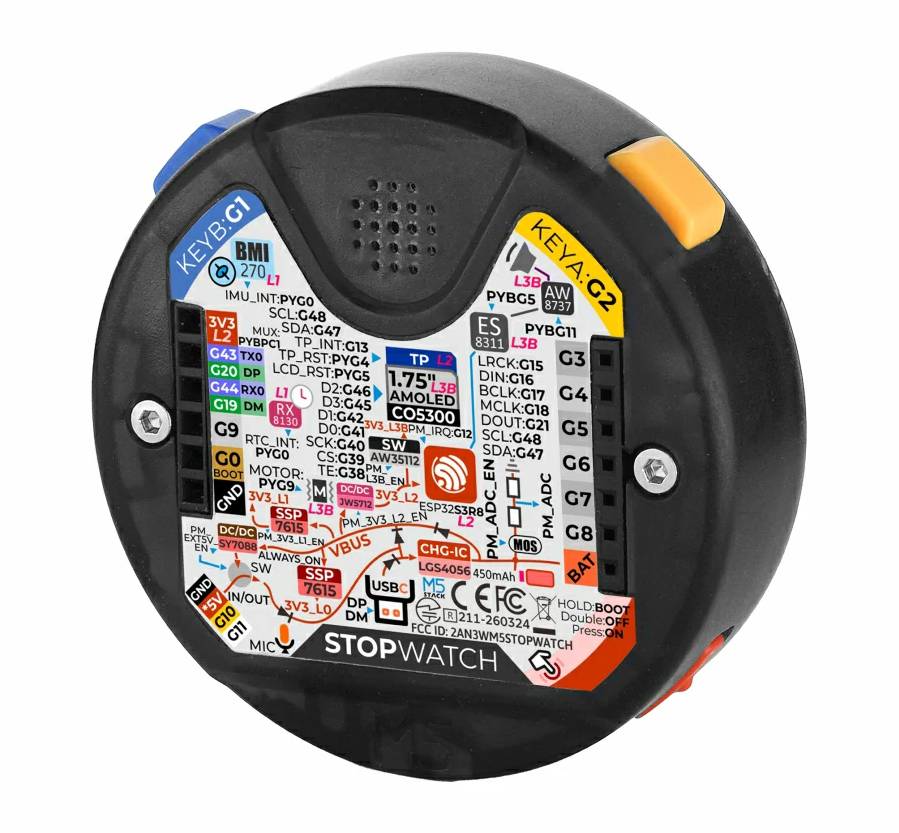

Płytka deweloperska oparta o mikrokontroler ESP32-S3R8.

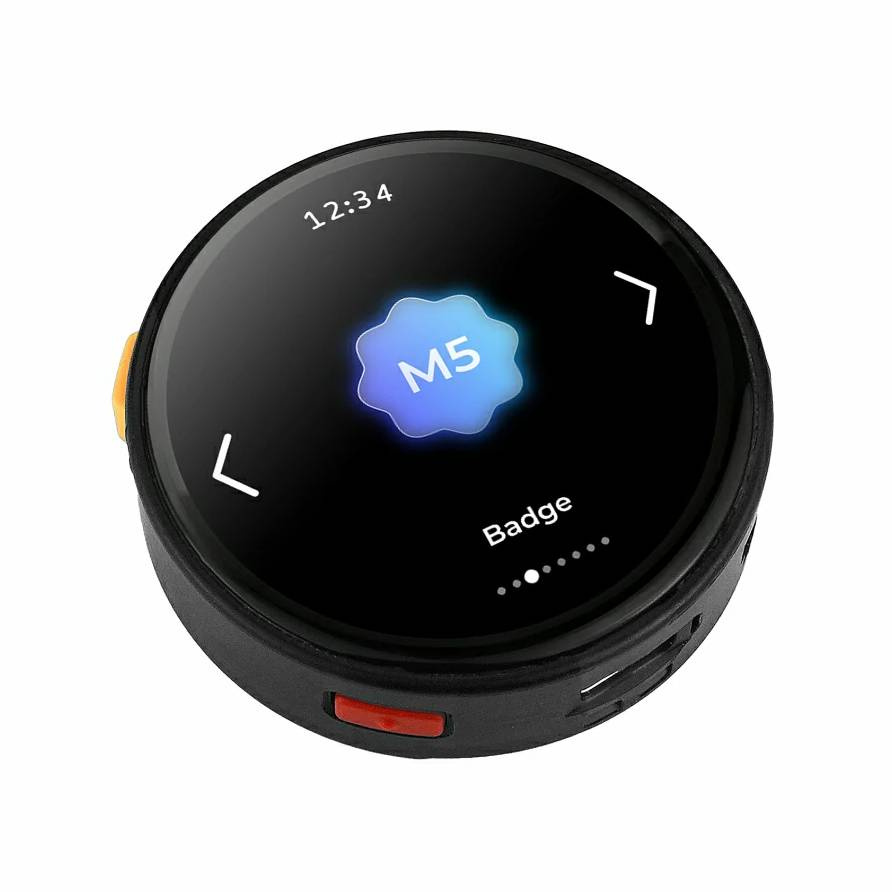

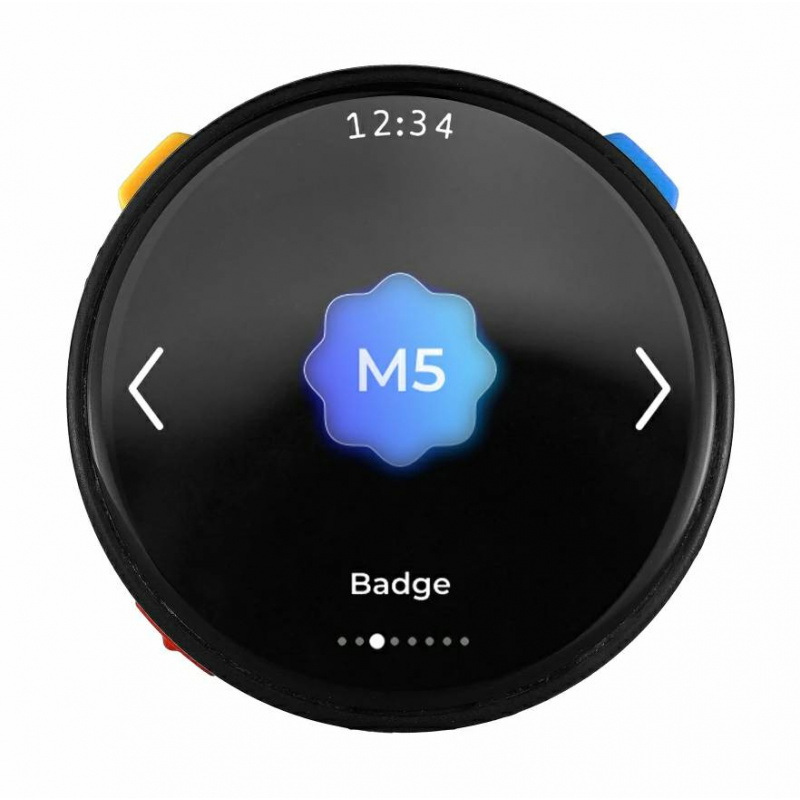

Moduł posiada okrągły, dotykowy wyświetlacz AMOLED 1,75'' o rozdzielczości 466 x 466 px.
Programowanie i obsługa ESP32-S3
Producent zapewnia szerokie wsparcie programistyczne dla różnych grup użytkowników. Początkujący mogą korzystać z platformy UiFlow2, która umożliwia tworzenie aplikacji metodą graficzną bez konieczności pisania kodu. Zaawansowani użytkownicy mogą programować urządzenie w środowiskach Arduino IDE, PlatformIO oraz ESP-IDF, uzyskując pełny dostęp do możliwości układu ESP32-S3. Producent udostępnia biblioteki M5Unified, M5GFX, M5PM1 oraz M5IOE1, które znacząco upraszczają obsługę wyświetlacza, zasilania, dźwięku i pozostałych komponentów. Urządzenie może również pełnić rolę inteligentnego asystenta głosowego dzięki gotowemu oprogramowaniu Xiaozhi Voice Assistant. Programowanie i aktualizacja firmware odbywa się przez port USB typu C.
Specyfikacja techniczna modułu Stopwatch Dev Kit
- Mikrokontroler: ESP32-S3R8 Dual-Core Xtensa LX7
- Taktowanie procesora: do 240 MHz
- Pamięć: Flash 16 MB, PSRAM 8 MB
- Łączność bezprzewodowa: WiFi 2,4 GHz
- Wyświetlacz: AMOLED 1,75'', 466 x 466 px
- Sterownik wyświetlacza: CO5300
- Interfejs wyświetlacza: QSPI
- Panel dotykowy: CST820B
- Przyciski: 2 programowalne + 1 przycisk zasilania
- Silnik wibracyjny: tak
- Kodek audio: ES8311
- Mikrofon: MEMS MIC
- Głośnik: 8 Ω / 1 W
- Wzmacniacz audio: AW8737A
- Czujnik IMU: BMI270
- RTC: RX8130CE
- Złącze rozszerzeń: HY2.0-4P
- Tylna magistrala rozszerzeń: 2.54-7P oraz 2.54-6P
- Układ zarządzania energią: M5PM1
- Pojemność akumulatora: 450 mAh
- Napięcie zasilania: 5 V DC przez USB typu C
- Otwór na smycz: tak
- Magnetyczny system mocowania: tak
- Wymiary: 52 x 52 x 15,5 mm
- Masa: 39 g
Zawartość zestawu
- 1x M5Stack StopWatch Dev Kit
M5Stack StopWatch Dev Kit wyposażono w programowalne przyciski.
