Opis produktu: M5Paper Color ESP32S3 Dev Kit - moduł deweloperski ESP32-S3 - kolorowy wyświetlacz 4'' e-paper E Ink Spectra 6 - M5Stack C151
M5Stack PaperColor to nowoczesna platforma deweloperska z mikrokontrolerem ESP32-S3R8 wyposażonym w dwurdzeniowy procesor Xtensa LX7 taktowany częstotliwością do 240 MHz, 16 MB pamięci Flash oraz 8 MB PSRAM. M5Paper Color wykorzystuje 4-calowy wyświetlacz E Ink Spectra 6 o rozdzielczości 400 x 600 px, zdolny do prezentowania sześciu kolorów przy zachowaniu doskonałej czytelności nawet w pełnym słońcu. Wbudowany akumulator o pojemności 1250 mAh oraz zaawansowany układ zarządzania energią M5PM1 umożliwiają długotrwałą pracę przy minimalnym zużyciu energii. Dodatkowo moduł oferuje funkcje audio, czujniki środowiskowe, zegar RTC, gniazdo kart microSD oraz interfejs rozszerzeń HY2.0-4P kompatybilny z ekosystemem M5Stack.
M5Paper Color ESP32S3 Dev Kit - moduł deweloperski ESP32-S3 - kolorowy wyświetlacz 4'' e-paper E Ink Spectra 6 - M5Stack C151.

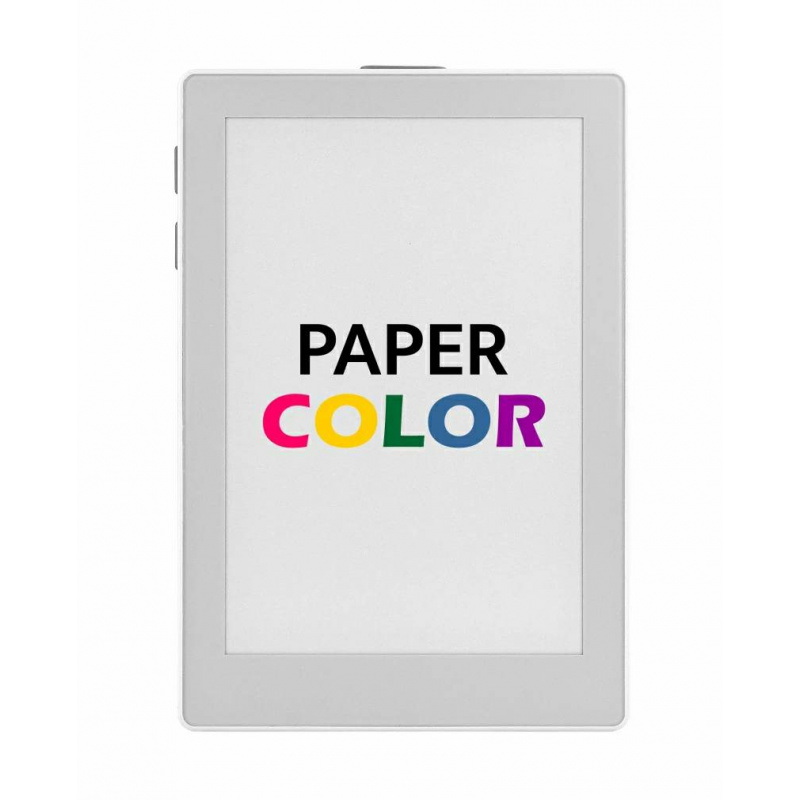

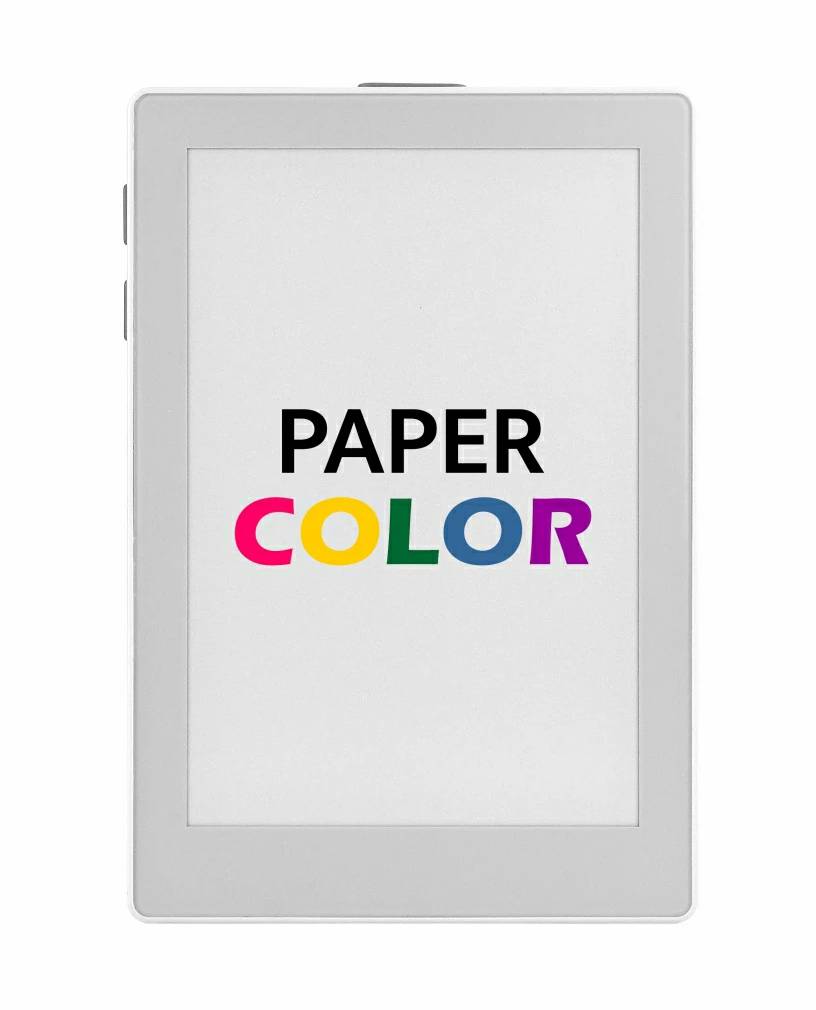

Moduł posiada 4-calowy, pełnokolorowy wyświetlacz E Ink Spectra 6 o rozdzielczości 400 x 600 px.
Główne cechy M5Paper Color ESP32S3 Dev Kit
- ESP32-S3R8: dwurdzeniowy mikrokontroler Xtensa LX7 o częstotliwości do 240 MHz
- 16 MB Flash i 8 MB PSRAM: duża ilość pamięci dla rozbudowanych aplikacji IoT i GUI
- Kolorowy wyświetlacz E Ink Spectra 6: przekątna 4'', rozdzielczość 400 x 600 px
- Łączność WiFi 2,4 GHz: bezprzewodowa komunikacja z siecią i usługami IoT
- Akumulator 1250 mAh: długi czas pracy w terenie
- System audio: kodek ES8311, mikrofon MEMS oraz głośnik 1 W
- Czujnik SHT40: pomiar temperatury i wilgotności otoczenia
- Zegar czasu rzeczywistego RX8130CE: podtrzymywanie czasu podczas pracy autonomicznej
- Gniazdo microSD: możliwość przechowywania danych i plików graficznych
- Interfejs HY2.0-4P: łatwa rozbudowa projektu o dodatkowe moduły
- Niski pobór energii: tylko 92,53 μA w trybie czuwania

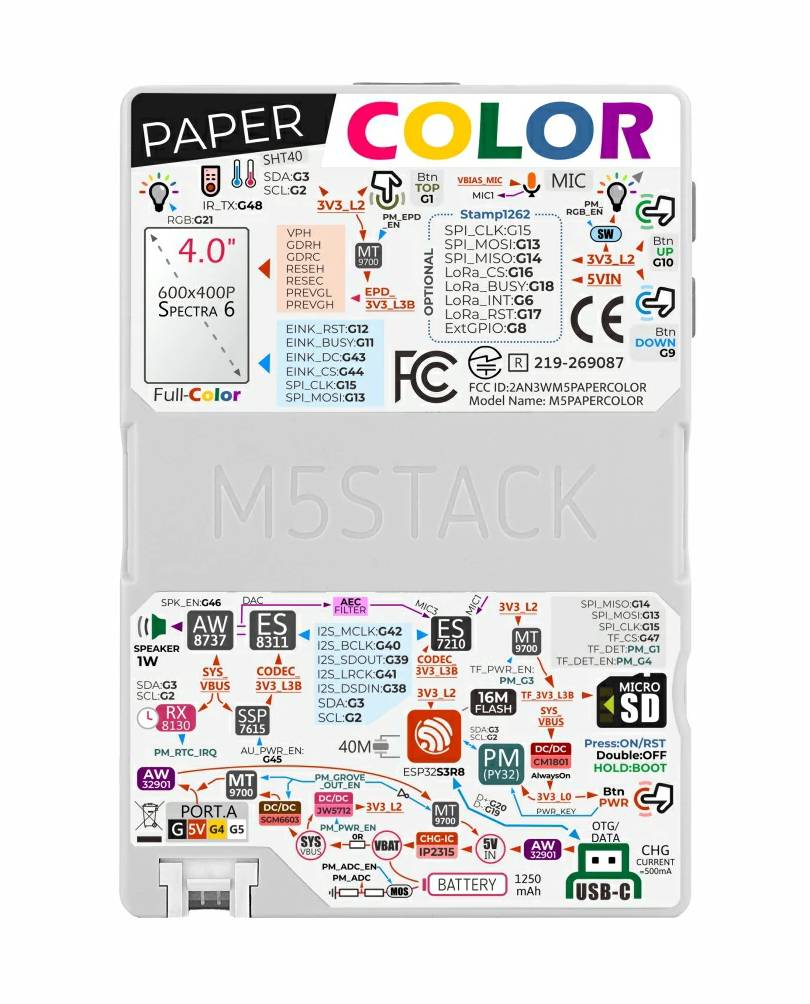

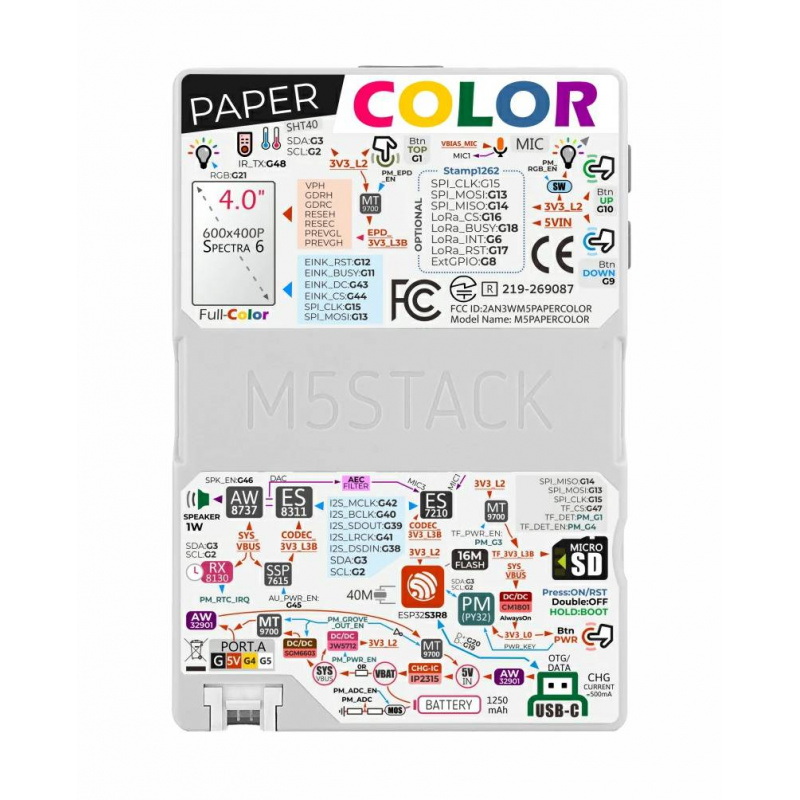

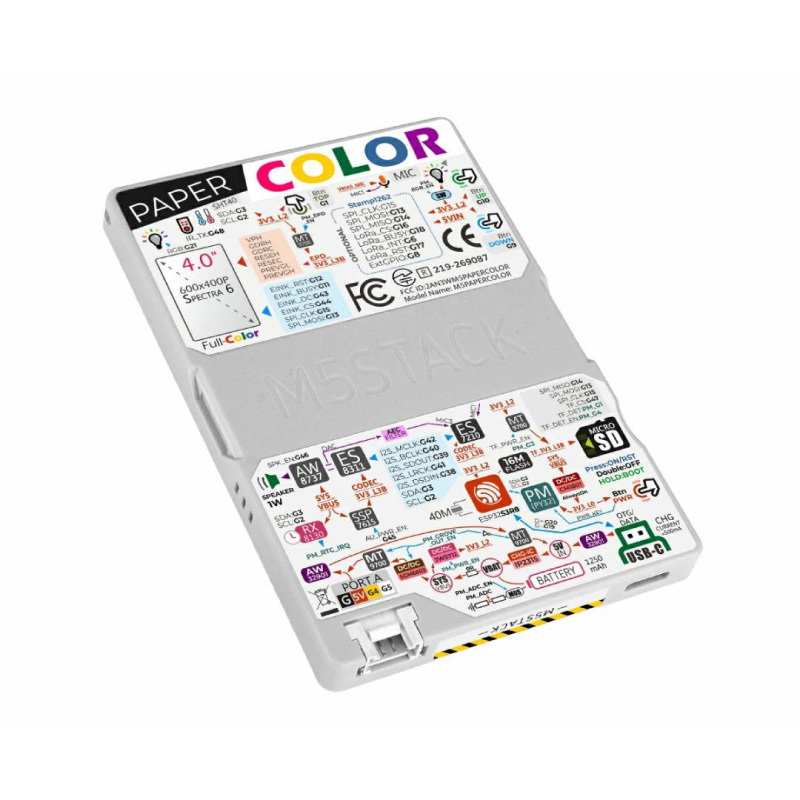

Wyprowadzenia i łączność modułu M5Stack PaperColor
Moduł został wyposażony w liczne interfejsy sprzętowe umożliwiające integrację z dodatkowymi urządzeniami i czujnikami. Wyświetlacz E Ink komunikuje się z mikrokontrolerem za pośrednictwem magistrali SPI, natomiast czujnik SHT40, zegar RTC RX8130CE oraz układ zarządzania energią M5PM1 wykorzystują wspólną magistralę I2C. Do dyspozycji użytkownika oddano port rozszerzeń Grove HY2.0-4P (Port A), wyprowadzający linie GPIO4 i GPIO5 wraz z zasilaniem 5 V oraz masą. Umożliwia on szybkie podłączenie kompatybilnych modułów Grove i M5Stack bez konieczności lutowania. Dodatkowo urządzenie posiada nadajnik podczerwieni IR, dwa programowalne wskaźniki RGB LED, trzy przyciski użytkownika oraz gniazdo kart microSD podłączone poprzez interfejs SPI. System audio wykorzystuje magistralę I2S do komunikacji pomiędzy ESP32-S3, kodekiem ES8311 i przetwornikiem ES7210, co pozwala realizować projekty związane z rejestracją oraz odtwarzaniem dźwięku.
M5Stack PaperColor oferuje rozbudowany zestaw interfejsów, które ułatwiają integrację z dodatkowymi czujnikami, modułami i układami wykonawczymi.

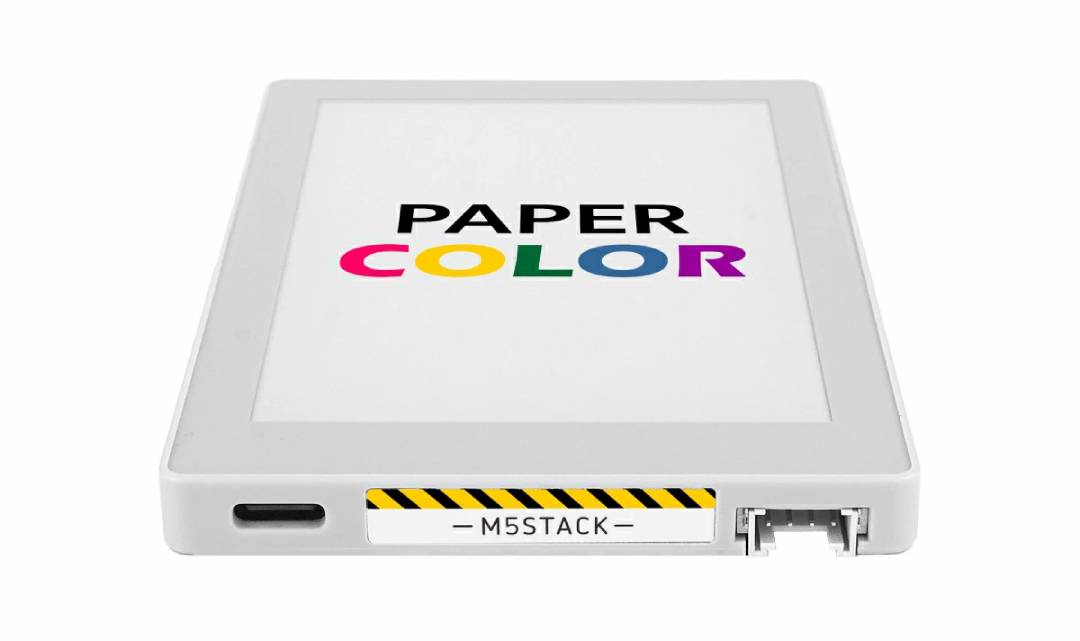

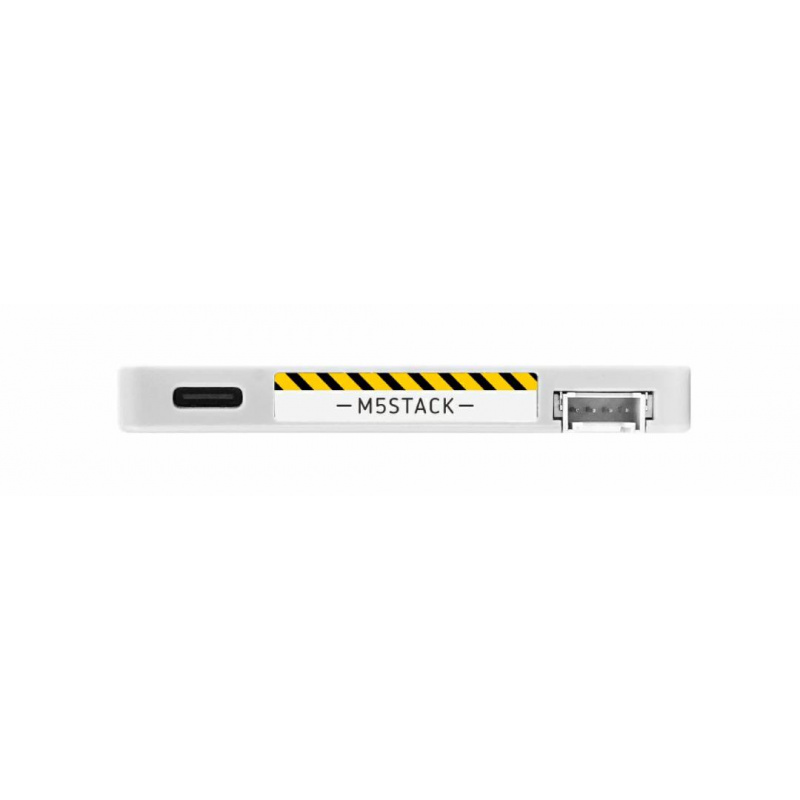

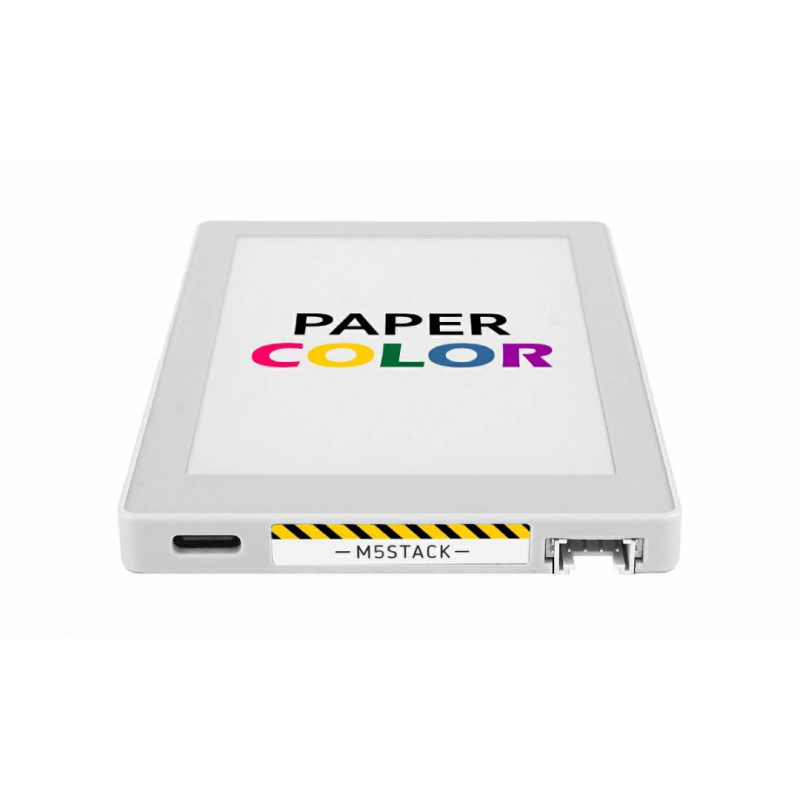

Do wgrywania oprogramowania i komunikacji z komputerem wykorzystywane jest złącze USB typu C.
Programowanie M5Stack PaperColor
M5Stack PaperColor obsługuje kilka popularnych środowisk programistycznych, dzięki czemu może być wykorzystywany zarówno przez początkujących, jak i zaawansowanych użytkowników. Producent udostępnia pełne wsparcie dla Arduino IDE, PlatformIO, ESP-IDF oraz graficznego środowiska UiFlow2 opartego na programowaniu blokowym. Do komunikacji i wgrywania oprogramowania służy złącze USB typu C. Programowanie można realizować z wykorzystaniem bibliotek M5Unified, M5GFX oraz M5PM1, które upraszczają obsługę wyświetlacza, układów peryferyjnych i zarządzania energią. Producent udostępnia również przykładowe projekty, sterowniki oraz kod źródłowy fabrycznego oprogramowania, co znacząco przyspiesza rozwój własnych aplikacji.
Specyfikacja techniczna M5Paper Color
- Mikrokontroler: ESP32-S3R8
- Rdzeń: Dual-Core Xtensa LX7
- Taktowanie: do 240 MHz
- Pamięć: Flash 16 MB, PSRAM: 8 MB
- Łączność: WiFi 2,4 GHz
- Wyświetlacz: 4'' E Ink Spectra 6, ED2208-DOA / EL040EF1, 400 x 600 px
- Czas odświeżania: od 10 s do 20 s
- Zasilanie: USB typu C 5 V DC
- Akumulator: 1250 mAh
- Kodek audio: ES8311
- Mikrofon: MEMS, ES7210 Audio ADC, układ AEC
- Głośnik: 1 W / 8 Ω
- Wzmacniacz audio: AW8737A
- Czujnik temperatury i wilgotności: SHT40
- Zegar RTC: RX8130CE
- Pamięć zewnętrzna: microSD
- Interfejs rozszerzeń: HY2.0-4P, GPIO4, GPIO5, 5 V, GND
- Przyciski: 3 przyciski użytkownika + 1 przycisk zasilania
- Dodatkowe elementy: nadajnik IR, 2 diody RGB LED
- Pobór prądu w trybie czuwania: 92,53 μA
- Pobór prądu przy pełnym obciążeniu: 211,97 mA
- Wymiary: 70,8 x 103,9 x 8,5 mm
- Masa: 73,3 g
Zawartość zestawu
- 1x M5Stack PaperColor ESP32-S3 Dev Kit

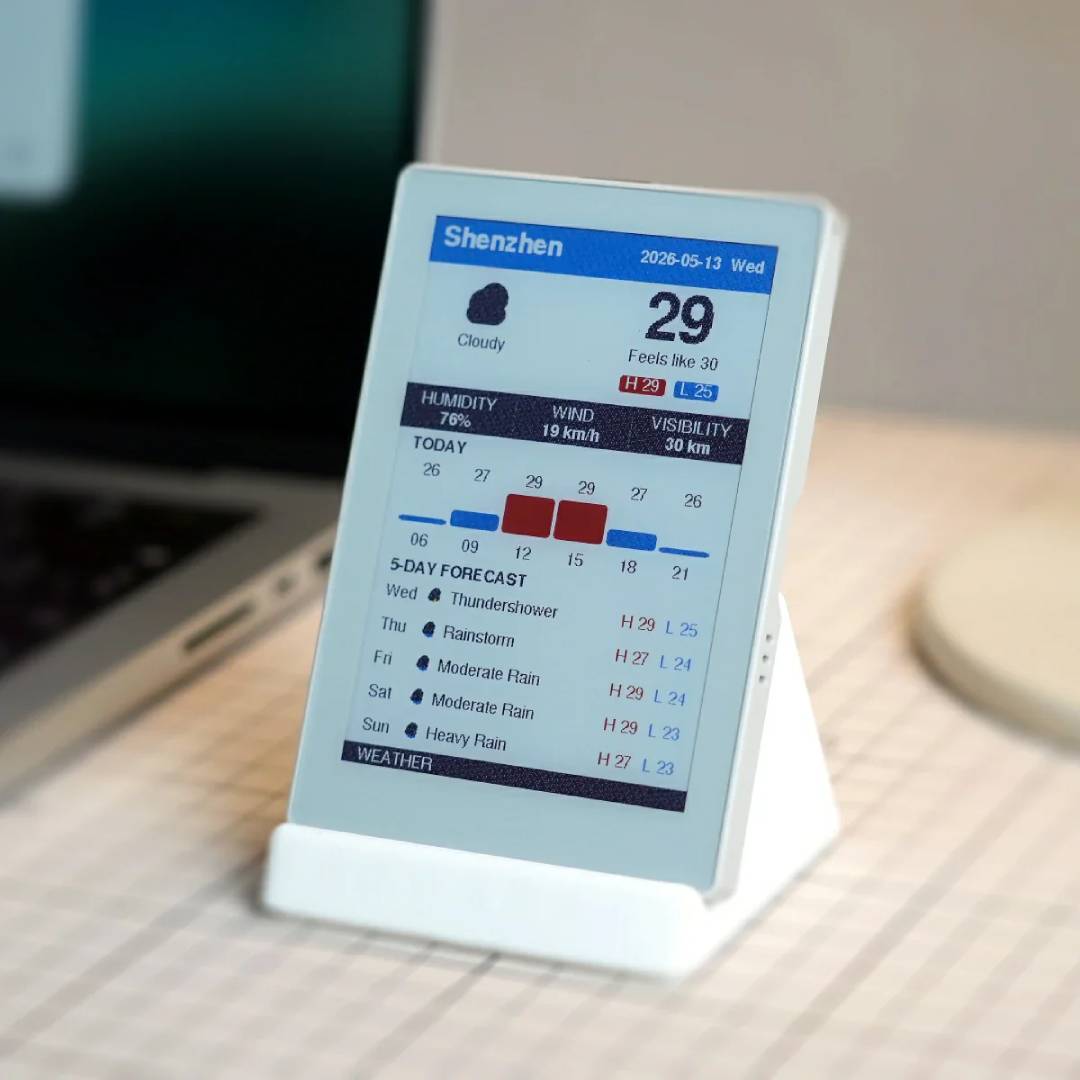

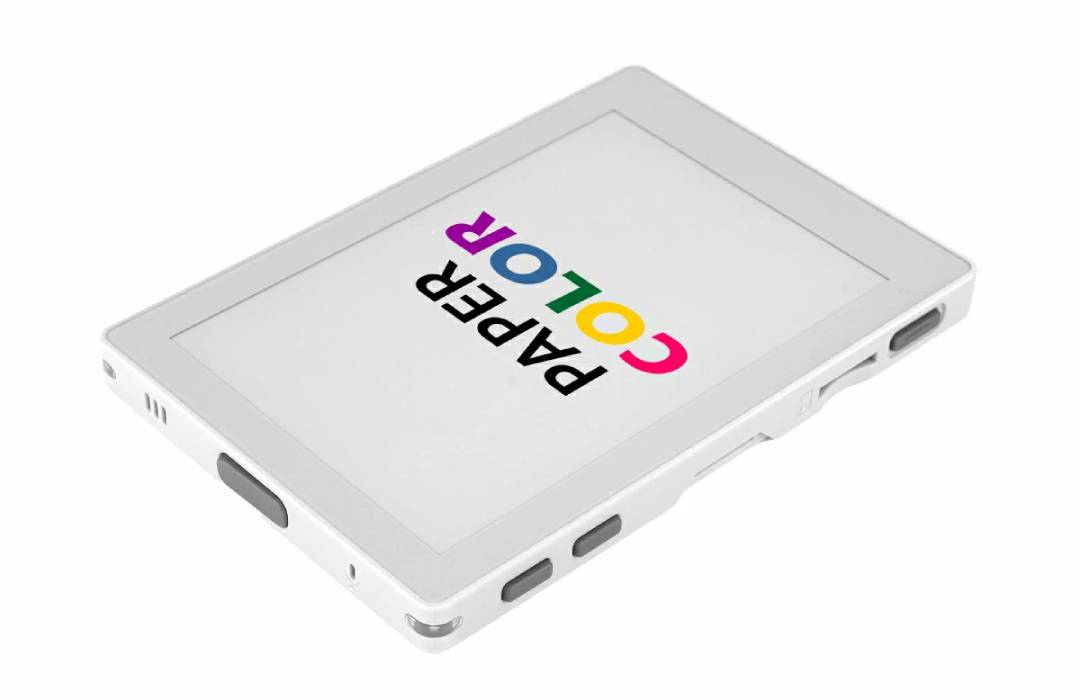

M5Stack PaperColor może służyć jako inteligentna ramka cyfrowa do prezentacji zdjęć i grafik lub panel danych IoT z informacjami z czujników lub chmury.
