Opis produktu: Dioda Power LED Star 1 W - biała ciepła z radiatorem
Dioda typu Power LED biała - ciepła o mocy 1 W z radiatorem. Moduł posiada na płytce pady, które umożliwiają montaż przewodów. Poniższy rysunek techniczny pozwala odpowiednio zaprojektować układ dla diody Power Led.
Specyfikacja diody power LED
- Moc: 1 W
- Barwa: biała, ciepła
- Jasność: ok. 80 lm
- Kąt świecenia: 120°
- Temperatura barwowa: 3000 - 3300 K
- Parametry pracy:
- Napięcie: 3,0 V - 3,6 V
- Prąd: maks: 350 mA
Szczegóły w dokumentacji.

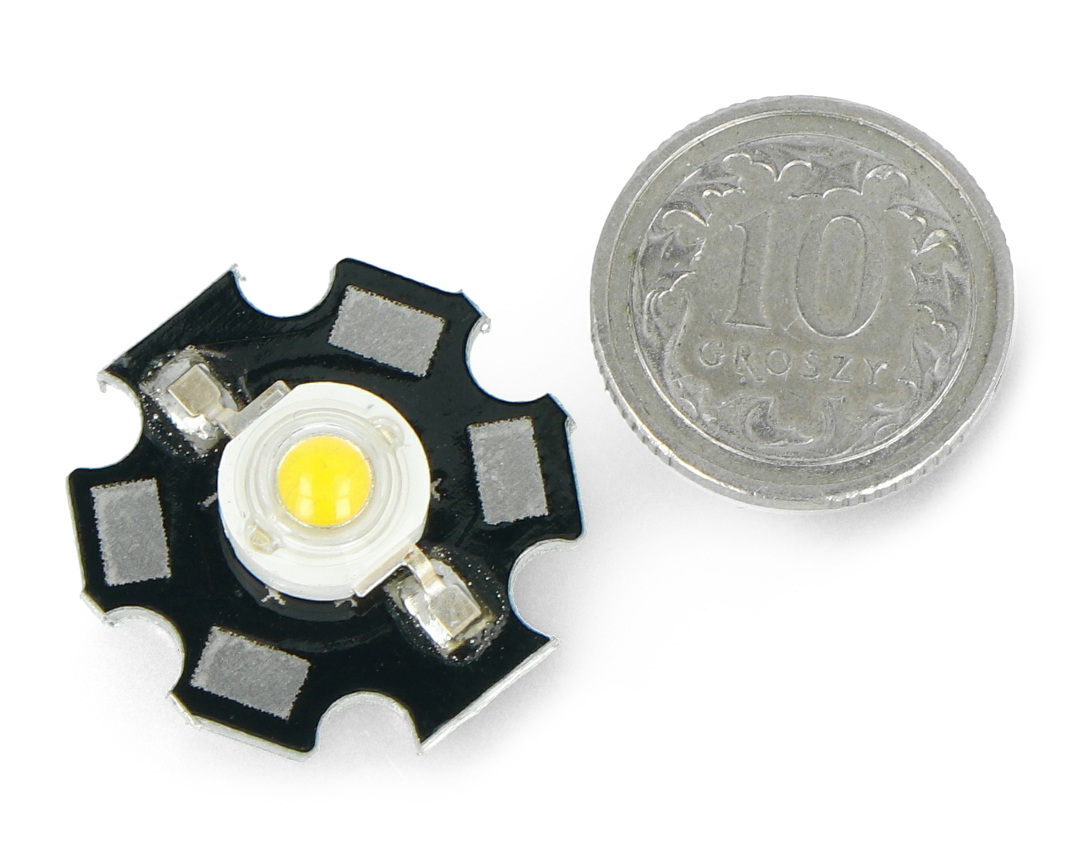

Dioda Power LED Star 1 W - biała ciepła z radiatorem.

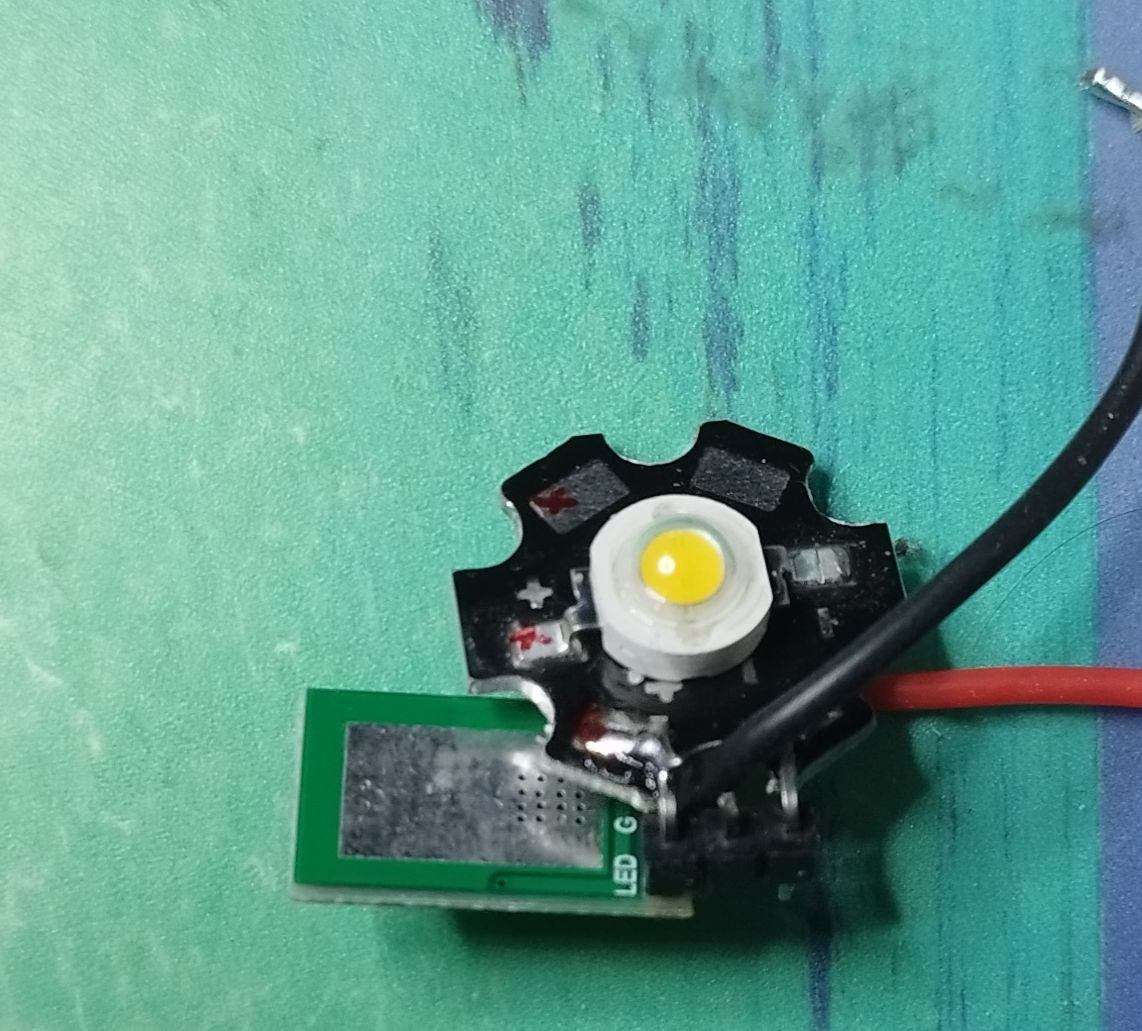

Podłączenie
Do poprawnej pracy diody należy podłączyć rezystor lub odpowiedni sterownik ograniczający prąd. Pady są opisane na płytce w następujący sposób:
- + biegun dodatni
- - biegun ujemny
Dioda Power LED Star 1 W - biała ciepła z radiatorem Sklep Botland
Dioda Power LED Star 1 W świeci silnym światłem białym o barwie ciepłej – temperatura barwowa w przedziale 3000...3300 K odpowiada w przybliżeniu światłu żarówek halogenowych. Wbudowany radiator umożliwia zamocowanie diody LED do większego bloku metalu, np. aluminiowej obudowy lub użebrowanego radiatora, odpowiedzialnego za wydajniejsze chłodzenie elementu.
Należy pamiętać, że diody LED typu Star nie powinny przez długi czas pracować z pełną mocą, przy chłodzeniu opartym wyłącznie na zintegrowanym radiatorze, gdyż może do doprowadzić do przegrzania diody i skrócenia jej żywotności, a w najgorszym przypadku – nieodwracalnego uszkodzenia (spalenia).
Pozostałe parametry
Oferowana przez nas dioda LED może pracować z maksymalnym prądem na poziomie 350 mA, a napięcie przewodzenia – zależnie od natężenia prądu oraz temperatury – wynosi od 3.0 V do 3.6 V. Uzyskiwany strumień świetlny to około 80 lumenów, zaś kąt świecenia to 120o.
Diody LED dużej mocy (zarówno typu Star, jak i inne diody LED SMD oraz moduły LED COB) powinny być zasilane za pomocą zasilaczy stałoprądowych, które aktywnie regulują napięcie wyjściowe w sposób umożliwiający stabilizację natężenia prądu. W ten sposób można zabezpieczyć delikatne struktury diod przed przegrzaniem w wyniku zmniejszania napięcia przewodzenia wraz ze wzrostem temperatury.
