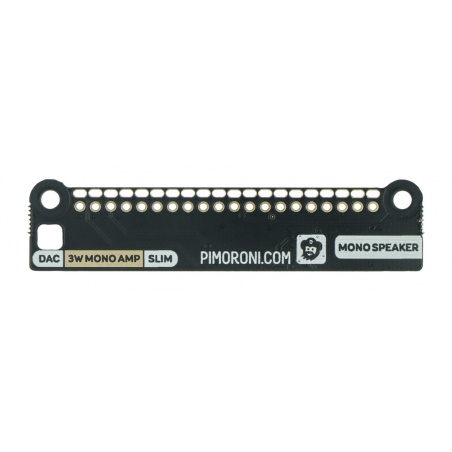

- zdjęcie 1

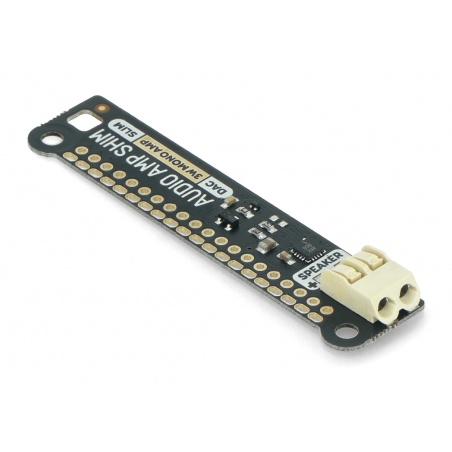

 - zdjęcie 2

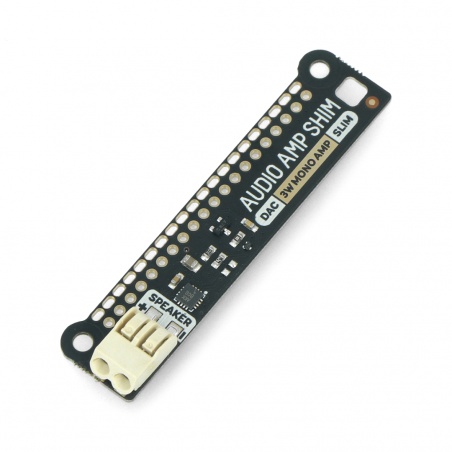

 - zdjęcie 3

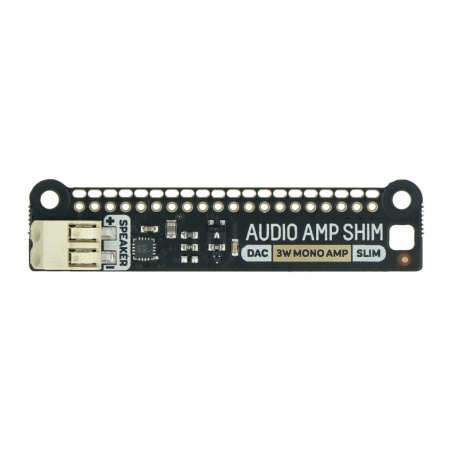

 - zdjęcie 4

Audio Amp SHIM - wzmacniacz mono 3W dla Raspberry Pi - Pimoroni PIM541

Indeks: PIM-19067 EAN: 769894017067
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Niewielka nakładka SHIM dla minikomputerów Raspberry Pi wyprodukowana przez firmę Pimoroni. Moduł pełni funkcję wzmacniacza mono o mocy 3 W. na płytce znajduje się złącze zaciskowe do podłączenia głośnika. Płytka została oparta na układzie MAX98357A, który jest kombinacją DAC i wzmacniacza. Układ wzmacnia dźwięk cyfrowy z Raspberry Pi i przenosi go na podłączony głośnik. Do złącza zaciskowego może zostać podłączony dowolny głośnik. Nakładka SHIM posiada bardzo niewielkie wymiary, nie zajmując dodatkowego miejsca, dzięki czemu można stworzyć niewielką obudowę i wykorzystać zestaw jako niewielki odtwarzacz MP3 lub radio w stylu vintage.
49,90 zł
40,57 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: PiMoroni

Opis produktu: Audio Amp SHIM - wzmacniacz mono 3W dla Raspberry Pi - Pimoroni PIM541

Niewielka nakładka SHIM dla minikomputerów Raspberry Pi wyprodukowana przez firmę Pimoroni. Moduł pełni funkcję wzmacniacza mono o mocy 3 W. na płytce znajduje się złącze zaciskowe do podłączenia głośnika. Płytka została oparta na układzie MAX98357A, który jest kombinacją DAC i wzmacniacza. Układ wzmacnia dźwięk cyfrowy z Raspberry Pi i przenosi go na podłączony głośnik. Do złącza zaciskowego może zostać podłączony dowolny głośnik. Nakładka SHIM posiada bardzo niewielkie wymiary, nie zajmując dodatkowego miejsca, dzięki czemu można stworzyć niewielką obudowę i wykorzystać zestaw jako niewielki odtwarzacz MP3 lub radio w stylu vintage.

Audio Amp SHIM wzmacniacz mono dla Raspberry Pi

Audio Amp SHIM wzmacniacz mono dla Raspberry Pi.

Nakładka Audio Amp SIM

Nakładka Audio Amp SHIM.

Oprogramowanie dla Audio Amp SHIM

Najprostszym sposobem na skonfigurowanie wszystkiego jest wykorzystaniem oprogramowania i instalatora Pirate Audio, które konfiguruje interfejs I2S oraz SPI, a także instaluje Mopidy oraz niestandardowe wtyczki, które pozwalają odtwarzać muzykę ze Spotify oraz plików lokalnych.

Sposób instalacji:

  1. Użyj karty pamięci z najnowszą wersją systemu Raspberry Pi OS
  2. Połącz się z siecią WiFi
  3. Otwórz terminal i wpisz poniższe polecenia:
    git clone https://github.com/pimoroni/pirate-audio
    cd pirate-audio/mopidy
    sudo ./install.sh

  4. Uruchom ponownie Raspberry Pi

Więcej informacji można znaleźć w instrukcji lub poradniku.
Alternatywnie można skonfigurować Audio Amp SHIM bez instalacji Mopidy, za pomocą Alsa w Raspberry Pi OS poprzez dodanie poniższej linii w pliku /boot/config.txt:

dtoverlay=hifiberry-dac
gpio=25=op,dh

Jeżeli Raspberry Pi posiada złącze audio jack, należy je wyłączyć komentując poniższą linię znakiem #:

#dtparam=audio=on

Główne cechy nakładki

  • Układ: MAX98357A
  • Wyjście audio: mono 3 W
  • Złącze głośnika: szybkozłącze
  • Format nakładki: SHIM
  • Otwory montażowe: M2,5
  • W pełni zmontowana
  • Nie wymaga lutowania
  • Kompatybilna ze wszystkimi modułami Raspberry Pi z 40-pinowym złączem GPIO
  • Wymiary: 63,3 x 15,2 x 5,4 mm
Audio Amp SHIMAudio Amp SHIM.

Audio Amp SHIM - wzmacniacz mono 3W dla Raspberry Pi - Pimoroni PIM541

Bardzo smukła nakładka Audio Amp SHIM - wzmacniacz mono 3W dla Raspberry Pi - Pimoroni PIM541 to bardzo wydajna płytka. Urządzenie bazuje na silnym układzie MAX98357A - kombinacji wzmacniacza i układu typu DAC.

Audio Amp Pimoroni PIM541 to niewielka nakładka typu SHIM. Oznacza to, że jest przeznaczona do montażu pomiędzy rdzennym elementem Pi a nakładką typu HAT lub typu miniHAT. Produkt jest bardzo smukły, nie wymaga lutowania, kształt jest odpowiednio dopasowany do pinów GPIO.

Pimoroni PIM541 Audio Amp SHIM - zaawansowana karta audio

Wydajny układ pobiera dźwięk z płytki Raspberry Pi i odpowiednio go wzmacnia. Sprawia to, że możemy sobie pozwolić na znacznie lepszy odbiór dźwięków. Chociaż moc maksymalna w prezentowanym modelu nie jest wysoka, to jednak biorąc pod uwagę charakter płytki (nakładka typu SHIM) jest to rewelacyjne rozwiązanie.

Warto też zwrócić uwagę na sposób podłączenia kabli. Złącza wciskane zwiększają komfort użytkowania płytki Pimoroni.

Karta dźwiękowa - dostęp do GPIO Tak
Karta dźwiękowa - typ AMP
Karta dźwiękowa - Złącza śrubowe ARK
Karta dźwiękowa - wyjście analogowe 3W
