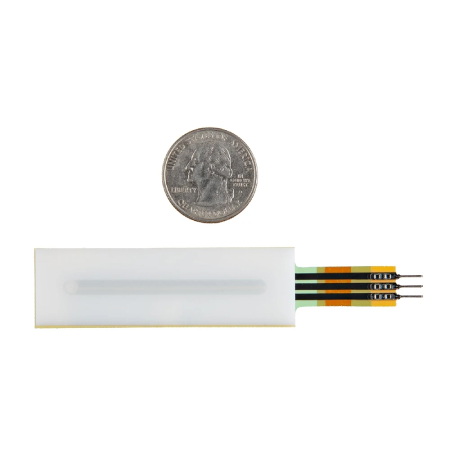

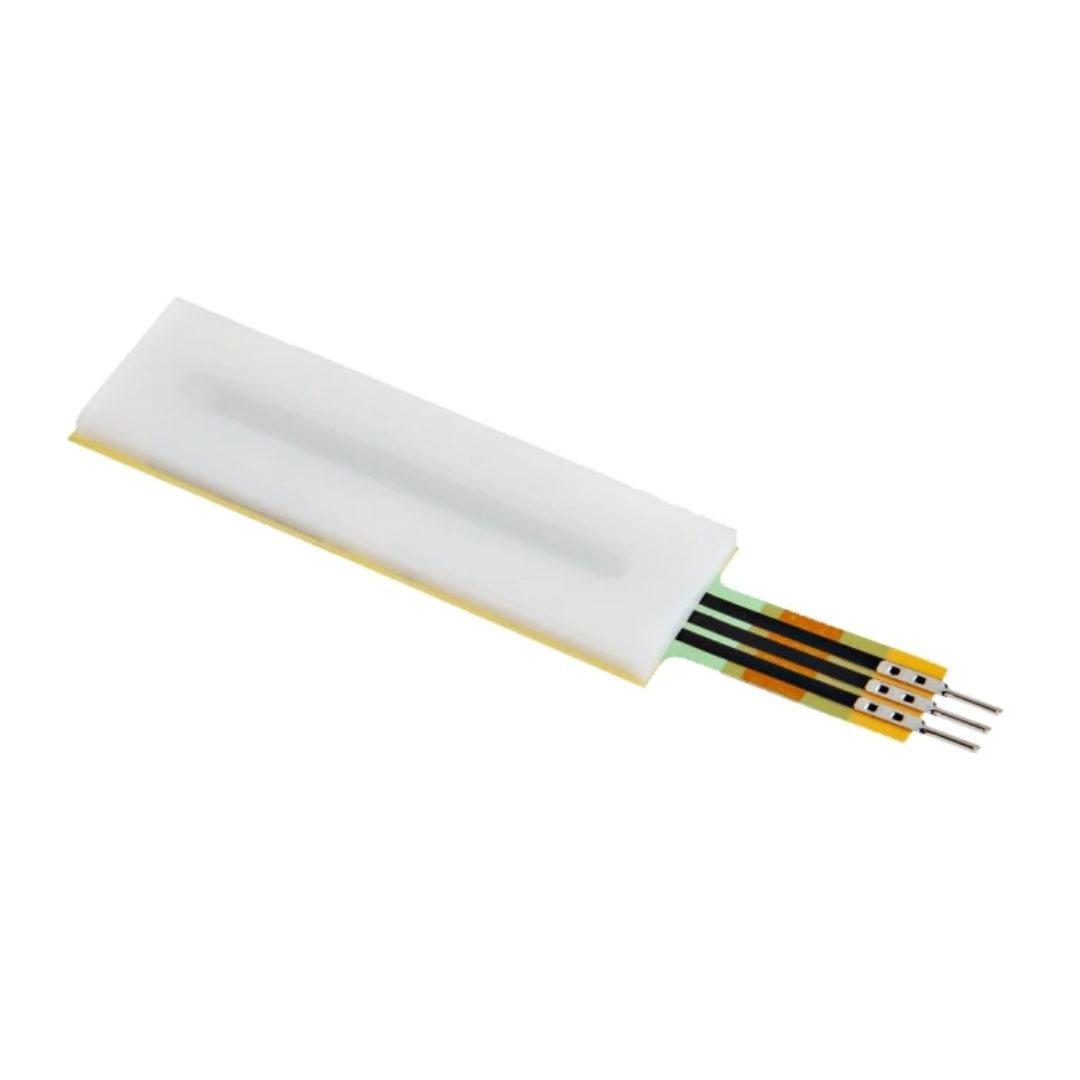

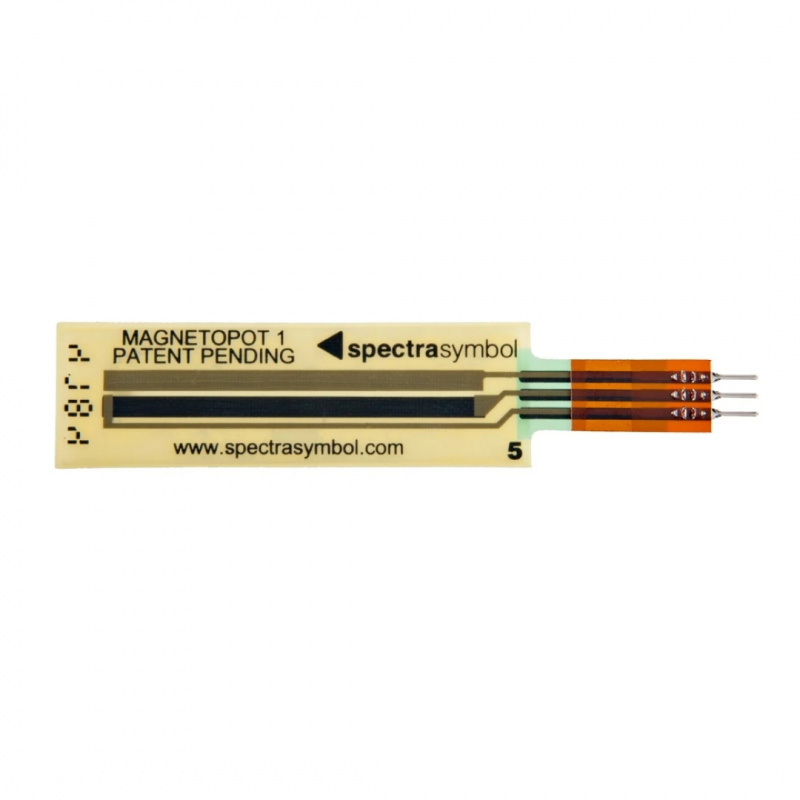

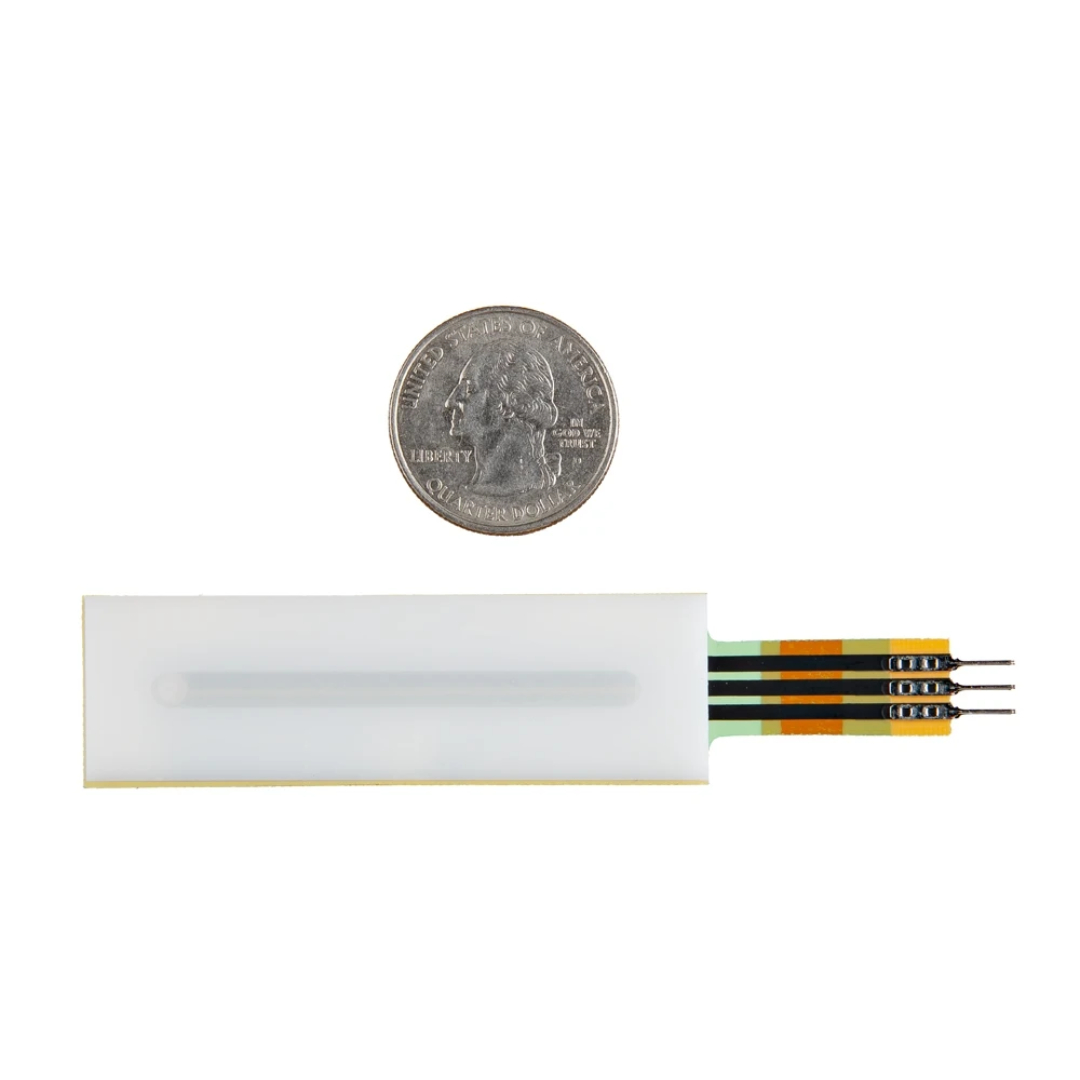

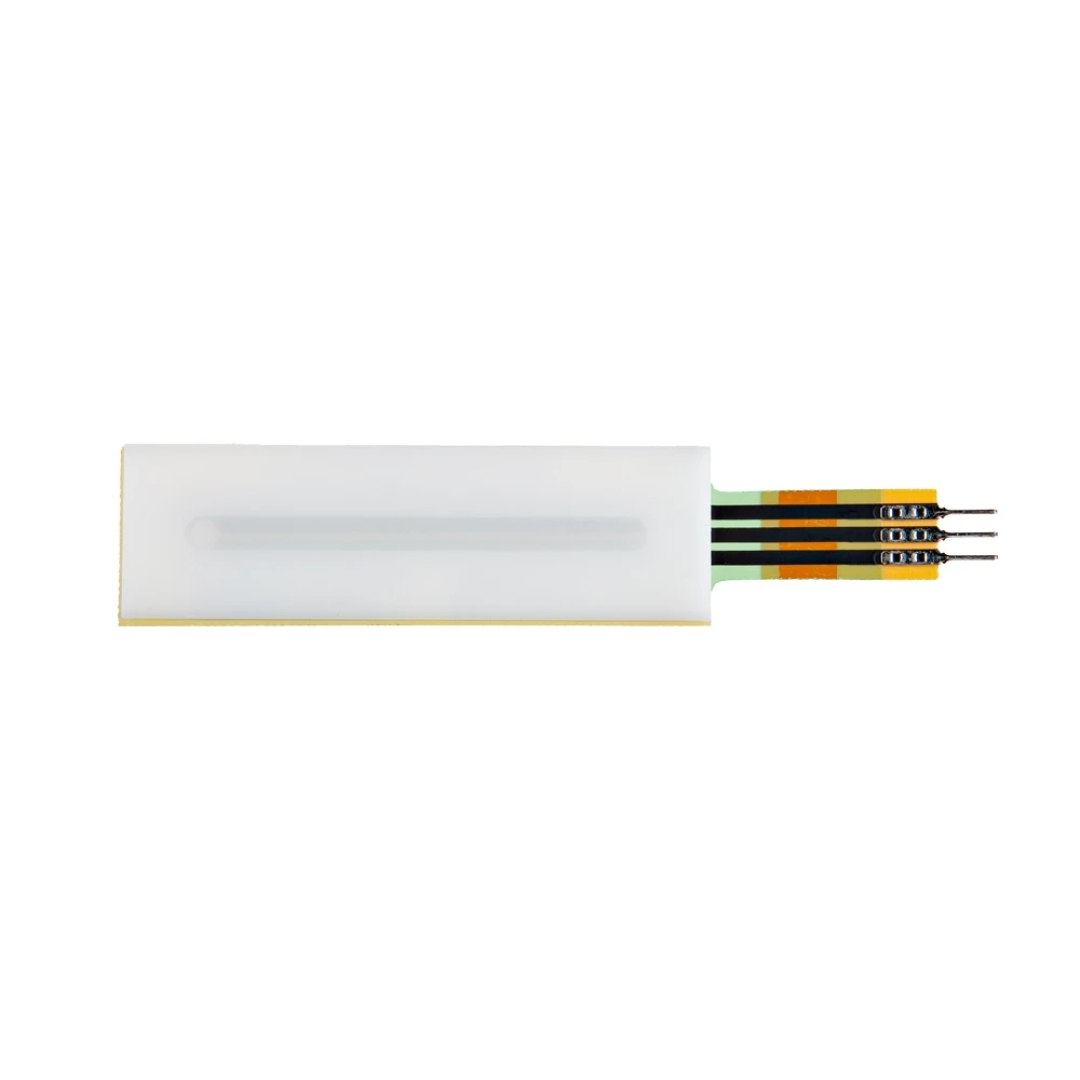

Opis produktu: MagnetoPot - potencjometr liniowy magnetyczny bezkontaktowy - 50 mm - Sparkfun SEN-27312
MagnetoPot to unikalny, szczelny potencjometr liniowy działający na zasadzie oddziaływania magnetycznego, bez tradycyjnego mechanicznego suwaka. Zamiast fizycznego przesuwania styku po rezystorze, pozycja jest determinowana przez zewnętrzny magnes, który przyciąga wewnętrzny element ferromagnetyczny i generuje liniowy sygnał wyjściowy. Model o aktywnej długości 50 mm wyposażony jest w złącze z męskimi pinami i oferuje rezystancję nominalną 10 kΩ. MagnetoPot jest odporny na zanieczyszczenia, wilgoć i ścieranie, co czyni go idealnym do zastosowań w trudnych warunkach, takich jak pomiar poziomu cieczy czy położenia tłoków hydraulicznych i pneumatycznych. W przeciwieństwie do tradycyjnych przełączników kontraktowych, MagnetoPot dostarcza pełną informację o położeniu, nie tylko sygnał „otwarte” lub „zamknięte”.
MagnetoPot - potencjometr liniowy magnetyczny bezkontaktowy - 50 mm - Sparkfun SEN-27312.
MagnetoPot to unikalny, szczelny potencjometr liniowy działający na zasadzie oddziaływania magnetycznego, bez tradycyjnego mechanicznego suwaka.Cechy szczególne
- Pomiar bezkontaktowy: wykorzystuje pole magnetyczne do działania, co eliminuje mechaniczne zużycie elementów
- Zamknięta i szczelna konstrukcja: zabezpiecza przed wilgocią oraz zanieczyszczeniami, pozwalając na montaż na zewnątrz zbiorników z cieczami
- Zakres ruchu elektrycznego wynoszący 50 mm: pozwala na dokładny pomiar przesunięć w obrębie tego odcinka, zapewniając precyzyjną detekcję pozycji
- Wysoka precyzja liniowości sygnału: standardowa niezależna liniowość wynosi ± 5%
- Wyjątkowa trwałość: zapewnia ponad milion cykli pracy bez degradacji parametrów
- Niewielka siła wymagana do działania: wystarczy zewnętrzny magnes o sile przyciągania od 0,09 lbs do 0,11 lbs
Zastosowania w praktyce
MagnetoPot idealnie sprawdza się w monitorowaniu ruchu siłowników hydraulicznych i pneumatycznych, gdzie wymagana jest precyzyjna informacja o położeniu tłoka. Doskonale nadaje się do pomiaru poziomu cieczy w zbiornikach, montowany na ich zewnętrznej stronie, eliminując ryzyko uszkodzeń czy przecieków. Przydaje się również w automatyce przemysłowej, robotyce oraz wszędzie tam, gdzie wymagany jest niezawodny, liniowy pomiar pozycji bez kontaktu mechanicznego i narażenia na czynniki środowiskowe.
Specyfikacja techniczna potencjometru
- Rezystancja: 10 kΩ
- Tolerancja rezystancji: ± 20%
- Aktywna długość elektryczna: 50 mm
- Rozdzielczość pomiaru: zależna od siły oraz odległości magnesu zewnętrznego
- Moc znamionowa: 0,5 W ciągła, 1 W szczytowa
- Wytrzymałość dielektryczna: 500 V AC przez 1 minutę
- Niezależna liniowość: ± 5%
- Histereza: około 3 mm (w zależności od wielkości i odległości magnesu)
- Siła działania: od 0,09 lbs do 0,11 lbs przyciągania
- Stopień ochrony: IP64
- Żywotność: ponad 1 000 000 cykli
- Typ złącza: męskie piny
- Temperatura pracy: do 85°C
Zamiast fizycznego przesuwania styku po rezystorze, pozycja jest determinowana przez zewnętrzny magnes, który przyciąga wewnętrzny element ferromagnetyczny i generuje liniowy sygnał wyjściowy.
