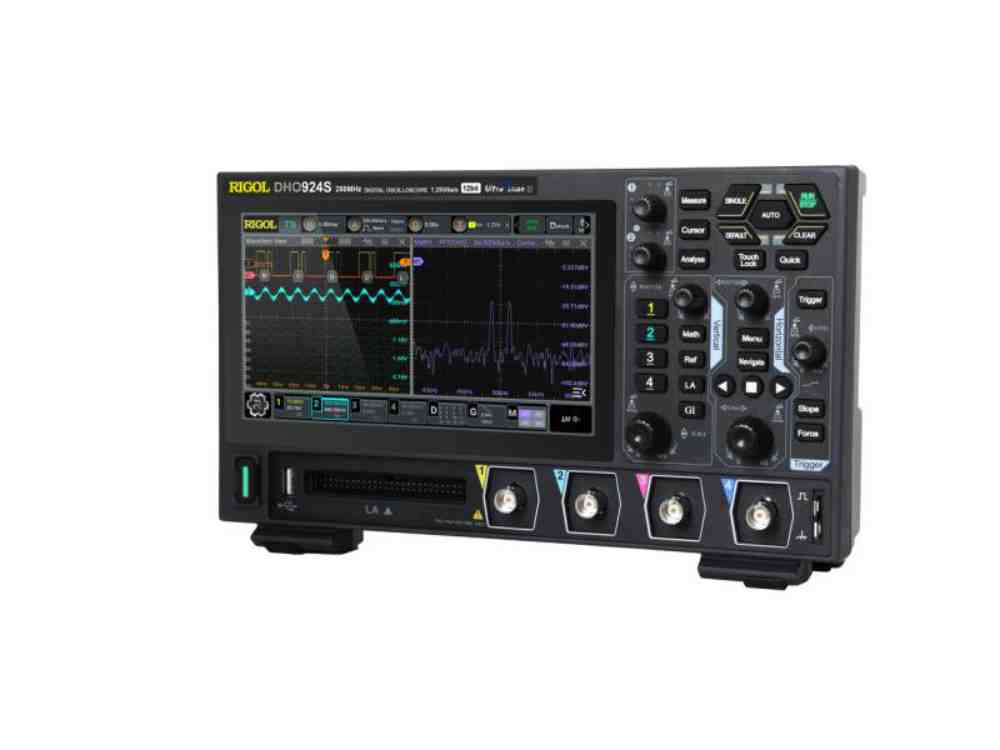

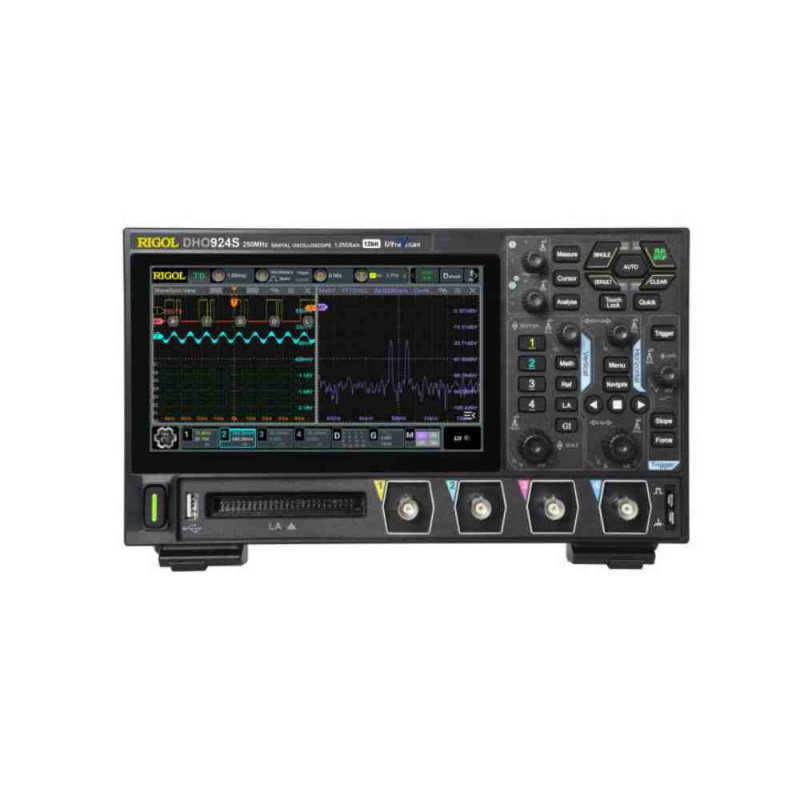

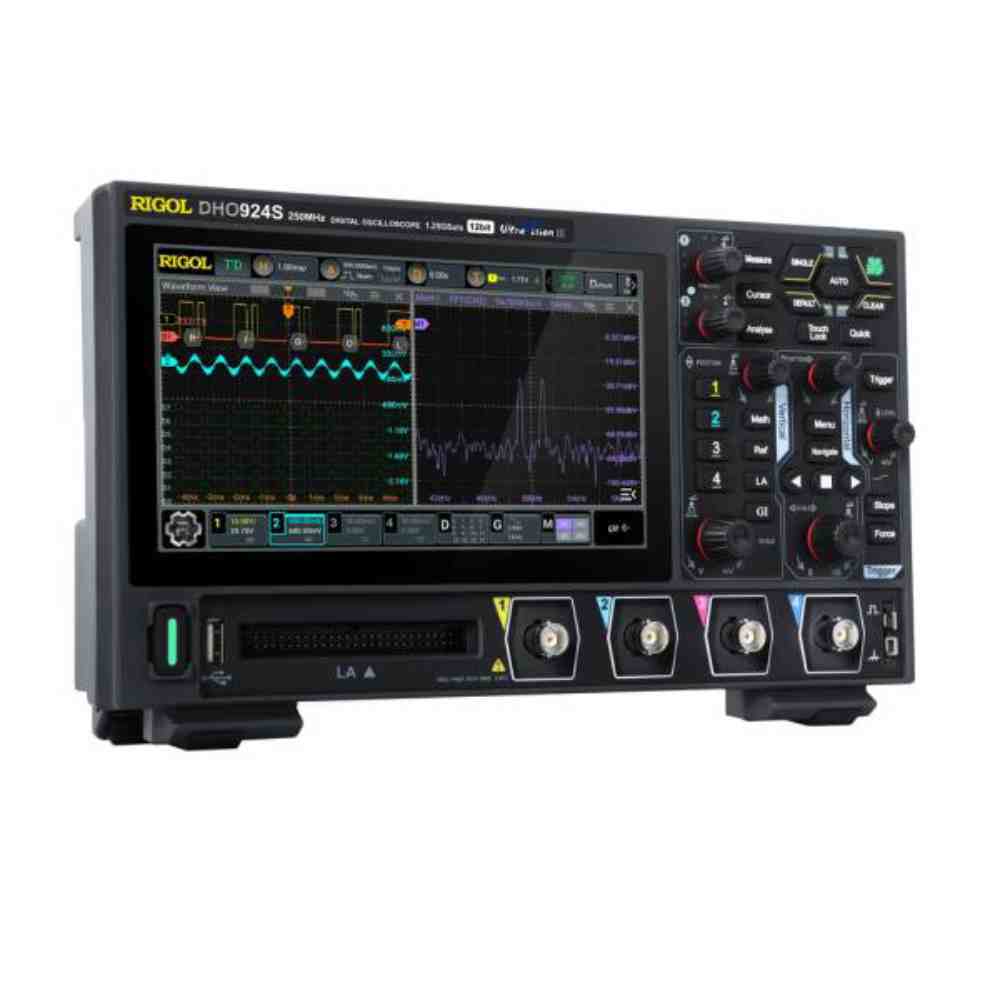

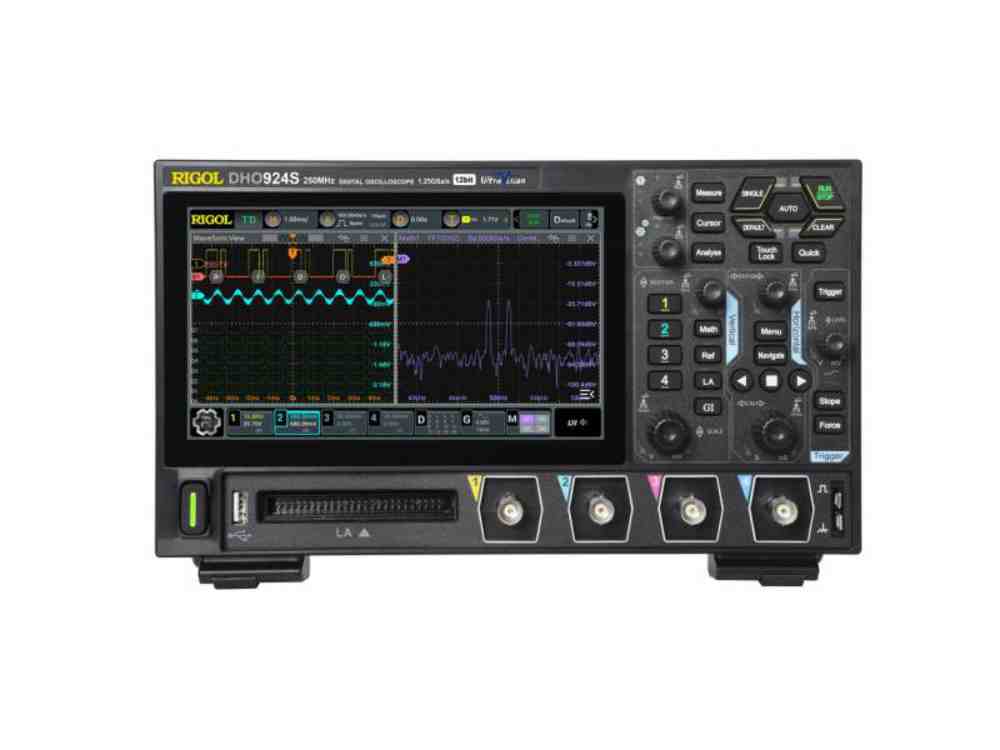

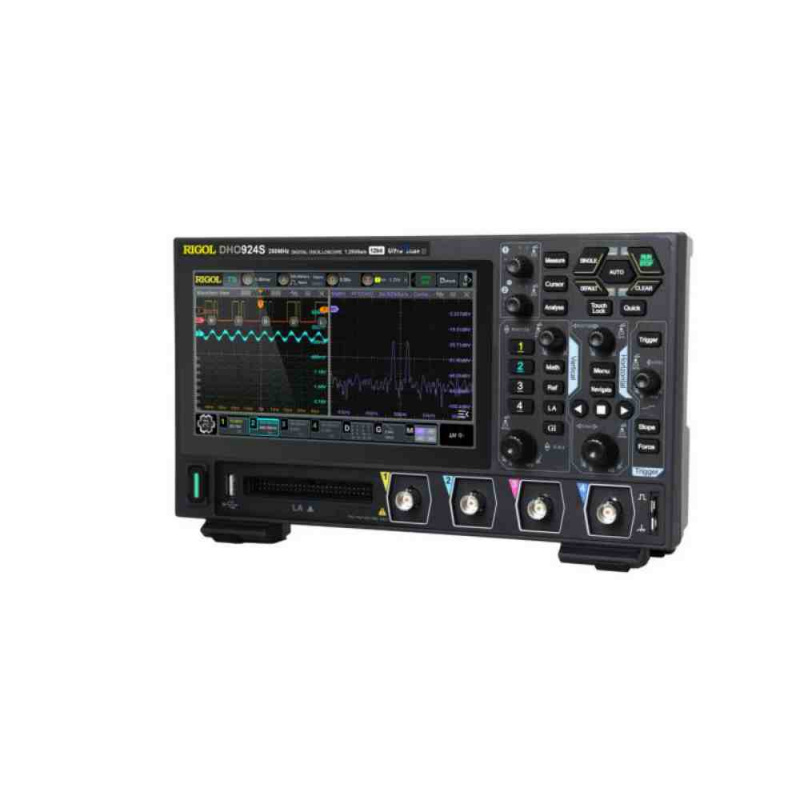

Opis produktu: Oscyloskop cyfrowy RIGOL DHO924S - 4 kanały, 250 MHz, 1,25 GSa/s, 12 bitów, AWG 25 MHz
Oscyloskop Rigol DHO924S z serii DHO900 to nowoczesne urządzenie pomiarowe przeznaczone do laboratoriów, serwisów elektroniki, działów R&D, edukacji technicznej oraz testowania układów embedded. Dzięki 12-bitowej rozdzielczości pionowej z 4096 poziomami kwantyzacji pozwala wygodniej obserwować małe sygnały i subtelne zmiany przebiegów niż klasyczne oscyloskopy 8-bitowe. Pasmo 250 MHz, 4 kanały analogowe i częstotliwość próbkowania do 1,25 GSa/s zapewniają szerokie możliwości diagnostyczne w codziennej pracy z elektroniką.
Model DHO924S ma wbudowany 1-kanałowy generator funkcyjny AWG 25 MHz, funkcję analizy wykresu Bodego, dekodowanie popularnych magistral szeregowych oraz 16 kanałów cyfrowych dostępnych po zastosowaniu sondy logicznej PLA2216. Ekran dotykowy 7" o rozdzielczości 1024 x 600 px, menu w języku polskim, interfejsy USB, LAN i HDMI oraz możliwość zasilania przez port USB typu C zwiększają wygodę pracy zarówno na biurku, jak i w terenie.
Oscyloskop cyfrowy RIGOL DHO924S - 4 kanały, 250 MHz, 1,25 GSa/s, 12 bitów, AWG 25 MHz.Oscyloskop Rigol DHO924S z serii DHO900 to nowoczesne urządzenie pomiarowe przeznaczone do laboratoriów, serwisów elektroniki, działów R&D, edukacji technicznej oraz testowania układów embedded.Cechy szczególne
- 12-bitowa rozdzielczość pionowa: 4096 poziomów kwantyzacji ułatwia analizę małych sygnałów i dokładniejsze obserwowanie szczegółów przebiegu
- Pasmo 250 MHz: oscyloskop pozwala analizować szybkie sygnały analogowe w aplikacjach serwisowych, edukacyjnych i projektowych
- 4 kanały analogowe: możliwość jednoczesnego obserwowania kilku punktów pomiarowych w badanym układzie
- Próbkowanie do 1,25 GSa/s: wysoka częstotliwość próbkowania wspiera dokładniejszą rejestrację przebiegów
- Pamięć do 50 Mpts: duża głębokość pamięci pozwala rejestrować dłuższe fragmenty sygnału z dużą szczegółowością
- Generator AWG 25 MHz: wbudowany 1-kanałowy generator przebiegów ułatwia testowanie układów bez dodatkowego sprzętu
- Dekodowanie magistral: obsługa RS232/UART, I2C, SPI, CAN i LIN przyspiesza analizę komunikacji cyfrowej
- 16 kanałów cyfrowych: możliwość analizy sygnałów cyfrowych po dokupieniu sondy logicznej PLA2216
- Szybkie przechwytywanie: do 1 000 000 wfms/s w trybie UltraAcquire
- Ekran dotykowy 7": pojemnościowy ekran 1024 x 600 px zapewnia wygodną obsługę i czytelną prezentację przebiegów
- Menu w języku polskim: łatwiejsza obsługa dla użytkowników edukacyjnych, serwisowych i laboratoryjnych
- Interfejsy komunikacyjne: USB Device, USB Host, LAN i HDMI w standardzie
- Zasilanie przez USB typu C: możliwość zasilania urządzenia z kompatybilnego zasilacza lub powerbanku
Zastosowania w praktyce
RIGOL DHO924S sprawdzi się w diagnostyce układów elektronicznych, analizie sygnałów analogowych i cyfrowych, serwisie urządzeń, projektowaniu układów embedded oraz testowaniu systemów komunikacyjnych. Dzięki dekodowaniu magistral i możliwości pracy z sondą logiczną urządzenie nadaje się do analizy mikrokontrolerów, interfejsów komunikacyjnych, układów sterowania i systemów automatyki.

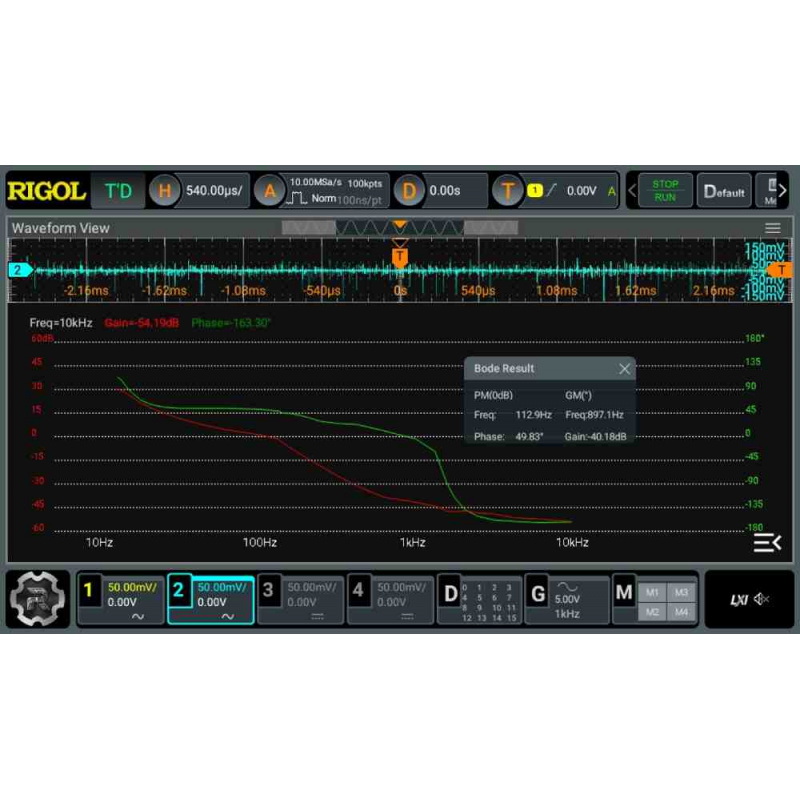

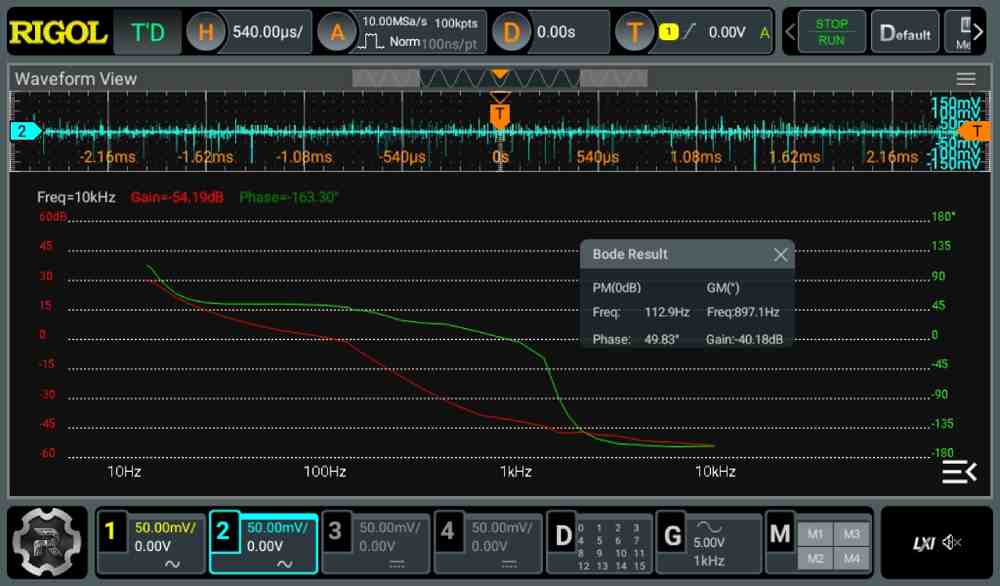

Oscyloskop będzie również dobrym wyborem do pracowni szkolnych, laboratoriów akademickich i działów badawczo-rozwojowych. Wbudowany generator AWG, analiza Bodego, histogram, wyszukiwanie przebiegów i zaawansowane funkcje wyzwalania pozwalają wykorzystać jedno kompaktowe urządzenie do wielu zadań pomiarowych.
Model DHO924S ma wbudowany 1-kanałowy generator funkcyjny AWG 25 MHz, funkcję analizy wykresu Bodego, dekodowanie popularnych magistral szeregowych oraz 16 kanałów cyfrowych dostępnych po zastosowaniu sondy logicznej PLA2216.
Ekran dotykowy 7" o rozdzielczości 1024 x 600 px, menu w języku polskim, interfejsy USB, LAN i HDMI oraz możliwość zasilania przez port USB typu C zwiększają wygodę pracy zarówno na biurku, jak i w terenie.Specyfikacja techniczna
- Model: DHO924S
- Seria: DHO900
- Typ urządzenia: oscyloskop cyfrowy
- Rozdzielczość pionowa: 12 bitów
- Liczba kanałów analogowych: 4
- Pasmo analogowe: 250 MHz
- Maksymalna częstotliwość próbkowania: 1,25 GSa/s dla jednego kanału
- Częstotliwość próbkowania dla dwóch kanałów: 625 MSa/s
- Częstotliwość próbkowania dla wszystkich kanałów: 312,5 MSa/s
- Maksymalna głębokość pamięci: 50 Mpts dla jednego kanału
- Pamięć dla dwóch kanałów: 25 Mpts
- Pamięć dla wszystkich kanałów: 10 Mpts
- Generator AWG: 1-kanałowy, 25 MHz
- Kanały cyfrowe: 16, wymagają sondy logicznej PLA2216
- Zakres czułości pionowej: od 200 µV/div do 10 V/div
- Maksymalna szybkość przechwytywania: 1 000 000 wfms/s w trybie UltraAcquire
- Szybkość przechwytywania w trybie wektorowym: 30 000 wfms/s
- Wyświetlacz: pojemnościowy ekran dotykowy 7"
- Rozdzielczość ekranu: 1024 x 600 px
- Klasyfikacja intensywności: 256 poziomów
- Dekodowanie magistral: RS232/UART, I2C, SPI, CAN, LIN
- Funkcje dodatkowe: analiza wykresu Bodego, histogram, analiza sygnału cyfrowego, wyszukiwanie i nawigacja przebiegów
- Interfejsy: USB Device, USB Host, LAN, HDMI
- Zasilanie: port USB typu C
- Menu: język polski
- Wymiary: 265,35 x 161,75 x 77,38 mm
- Masa: 1,78 kg
Zawartość zestawu
- Oscyloskop RIGOL DHO924S - 1 szt
- Zasilacz - 1 szt
- Przewód z wtyczką bananową do uziemienia - 1 szt
- Sonda pasywna PVP2350 350 MHz - 4 szt
