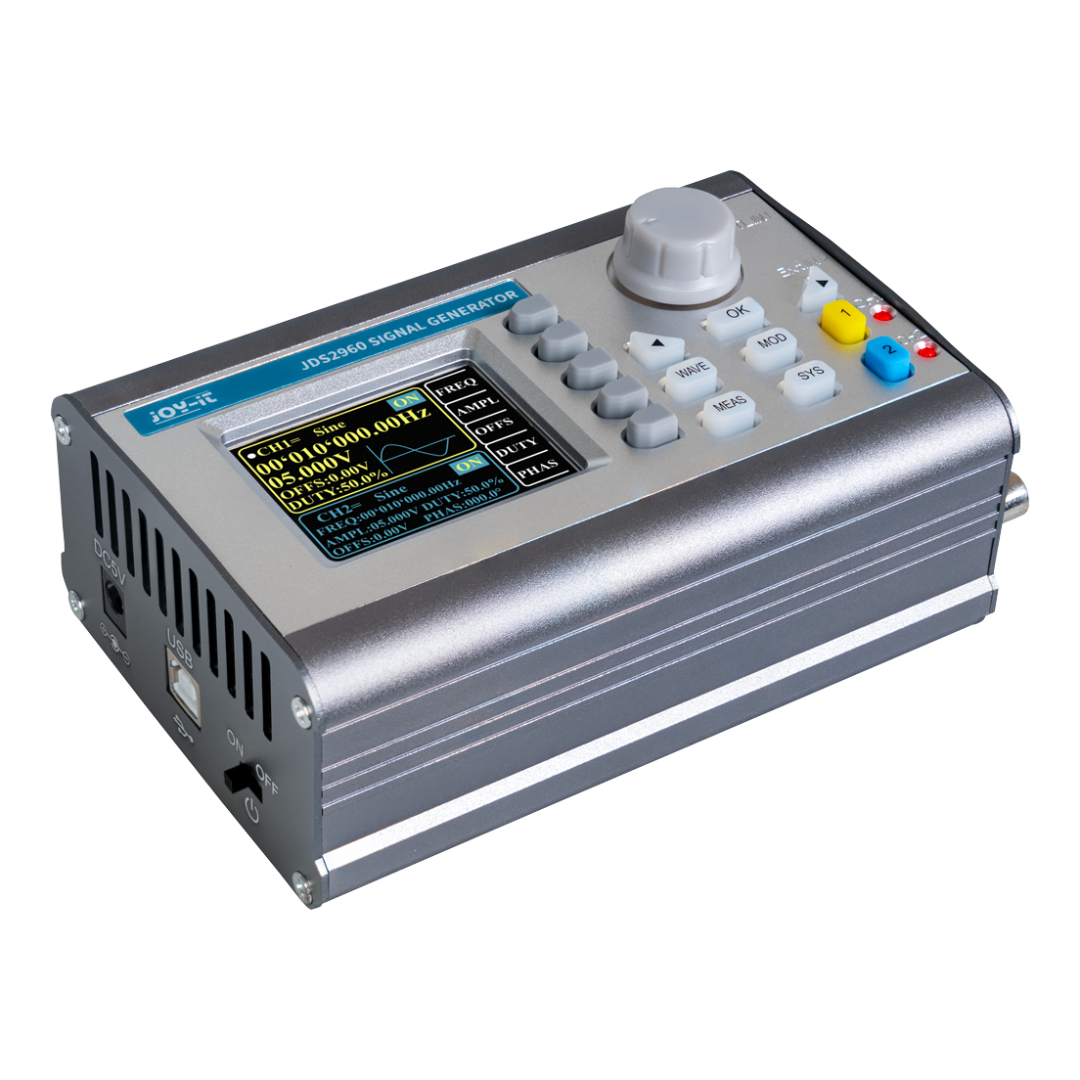

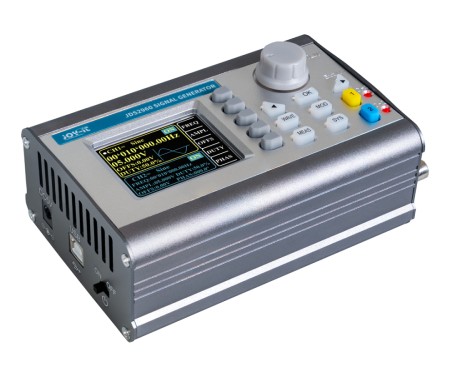

Opis produktu: Generator funkcyjny JT-JDS2960 60MHz - 2 kanały
JT-JDS2960 zaawansowany, dwukanałowy generator funkcyjny z wbudowanym licznikiem częstotliwości, który generuje sygnały o częstotliwości do 60 MHz. Obsługuje różnorodne kształty fal, w tym sinusoidalny, kwadratowy, trójkątny, impulsowy, a także 60 zaprogramowanych przebiegów użytkownika. Oferuje także funkcję burst oraz sweep (przemiany liniowej i logarytmicznej), co czyni go bardzo wszechstronnym narzędziem w aplikacjach wymagających regulacji częstotliwości, amplitudy oraz czasu trwania sygnałów. Urządzenie wyposażone jest w zintegrowany licznik częstotliwości, o zakresie od 1 Hz do 100 MHz z dokładnością do ± 20 ppm, co zapewnia bardzo precyzyjne pomiary. Wyświetlacz TFT 2,4'' umożliwia łatwą kontrolę nad wszystkimi parametrami i zapewnia przejrzysty widok na ustawienia. Kompaktowa konstrukcja JT-JDS2960 umożliwia jego mobilne użycie, wspierane przez dołączony przewód ze złączem USB do DC oraz opcjonalnie dostępny power bank. Ta kombinacja sprawia, że jest to doskonałe narzędzie do testowania układów, systemów komunikacyjnych, czy też pomiarów w laboratoriach elektronicznych.
Cechy szczególne
- 2 kanały: możliwość generowania dwóch różnych sygnałów jednocześnie
- Zakres częstotliwości: do 60 MHz dla sygnału sinusoidalnego
- Precyzyjny licznik częstotliwości: zakres od 1 Hz do 100 MHz z dokładnością ±20 ppm
- Wszechstronność sygnałów: sinusoidalny, kwadratowy, trójkątny, impulsowy, PWM, fala CMOS, fala piłokształtna, wykładniczy wzrost / spadek, itp.
- Funkcja Burst i Sweep: umożliwiają generowanie impulsów (serii cykli sygnału) oraz płynne przemiatanie częstotliwości w określonym zakresie
- Wysoka precyzja: rozdzielczość częstotliwości 0,01 µHz i rozdzielczość amplitudy 1 mV

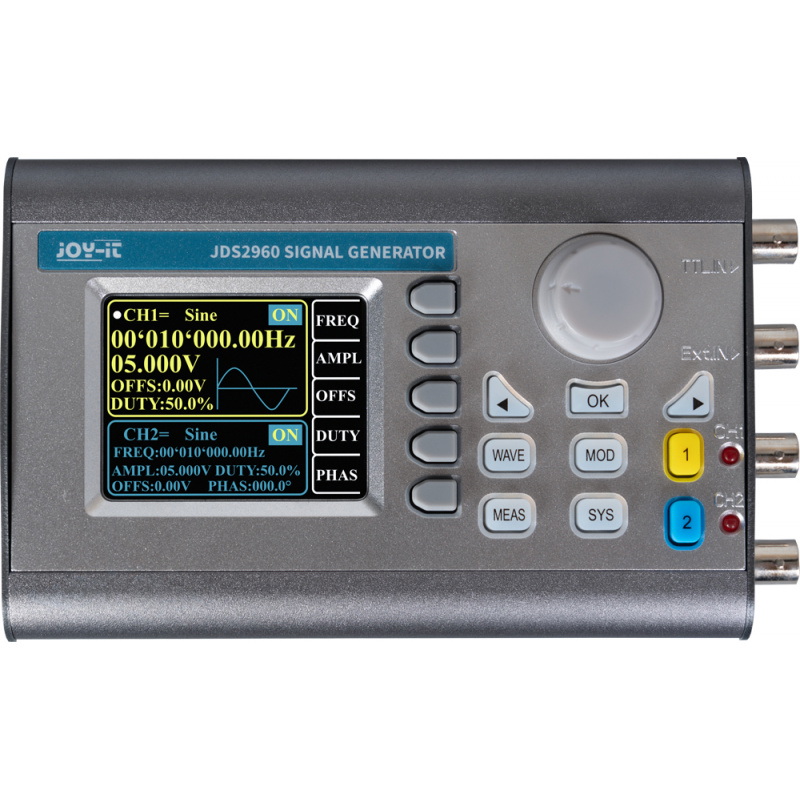

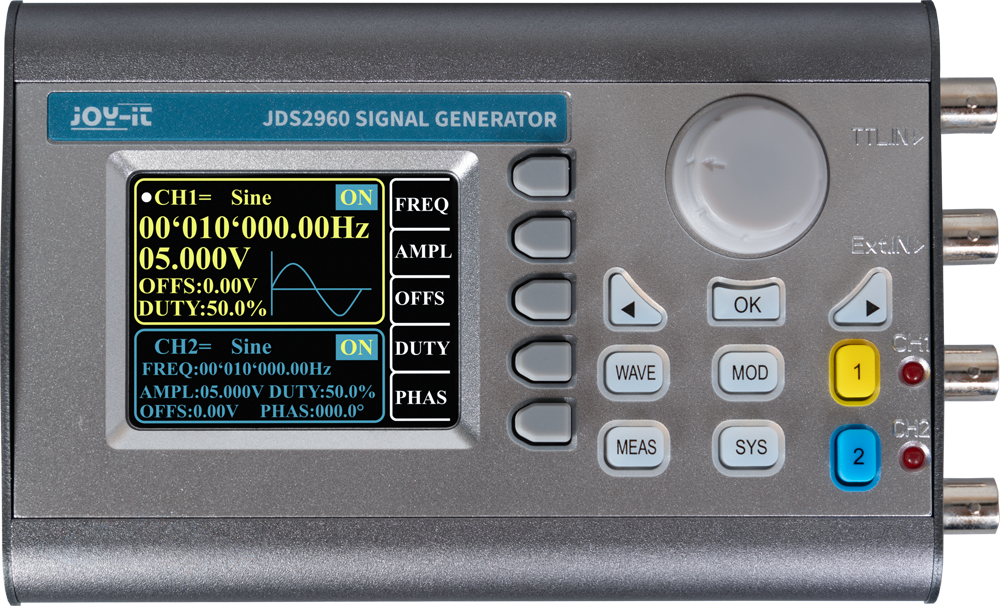

- Wyświetlacz TFT 2,4”: dla łatwej obsługi i konfiguracji
- Funkcje zaawansowane: regulacja przesunięcia fazowego, kontrola offsetu, stabilność amplitudy
Specyfikacja techniczna generatora
- Ilość kanałów: 2
- Zakres częstotliwości generatora:
- Sygnał sinusoidalny: od 0 MHz do 60 MHz
- Inne przebiegi (kwadratowy, trójkątny): od 0 MHz do 25 MHz
- Amplituda:
- Sygnał sinusoidalny: od 2 mVpp do 20 Vpp
- Sygnał kwadratowy, trójkątny: od 2 mVpp do 10 Vpp
- Sygnał impulsowy: od 0 MHz do 6 MHz
- Sygnał TTL/CMOS: od 0 MHz do 6 MHz
- Częstotliwość próbkowania: 266 MSa/s
- Długość przebiegu: 2048 punktów
- Rozdzielczość pionowa sygnału: 14-bitowa
- Dokładność częstotliwości: ± 20 ppm
- Czas narastania fali prostokątnej: ≤ 10 ns
- Funkcje modulacji: Sweep, Burst, Pulse
- Funkcja licznika częstotliwości: do 100 MHz
- Stabilność częstotliwości: ± 1 ppm / 3 godziny

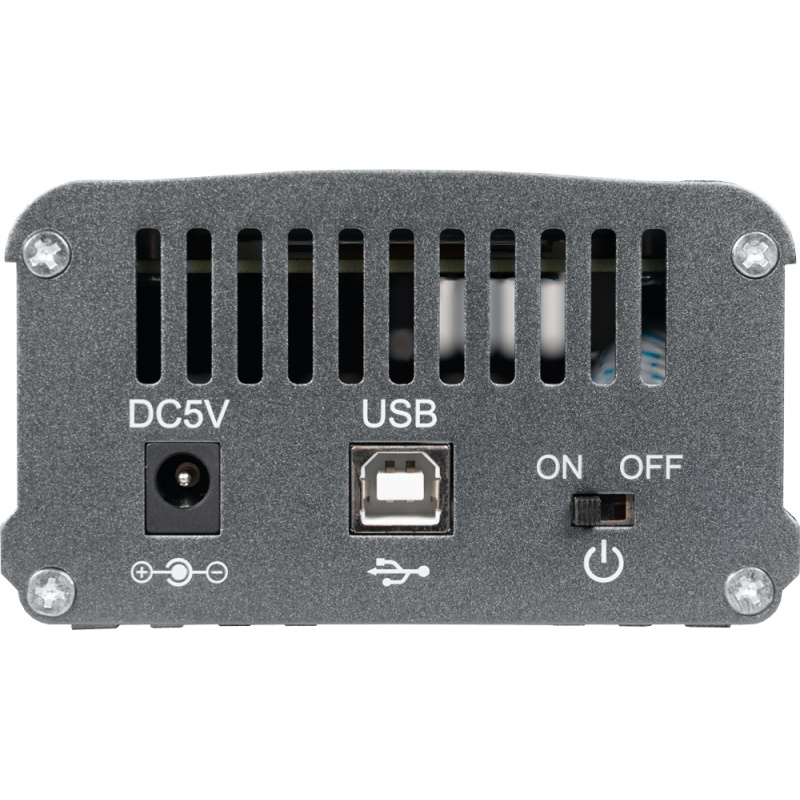

- Zasilanie: 5 V DC ± 0,5 V
- Wyświetlacz: 2,4-calowy kolorowy ekran LCD TFT
- Temperatura pracy: od 0°C do 40°C, wilgotność <80%
- Wymiary: 130 x 160 x 38 mm
- Masa: 900 g

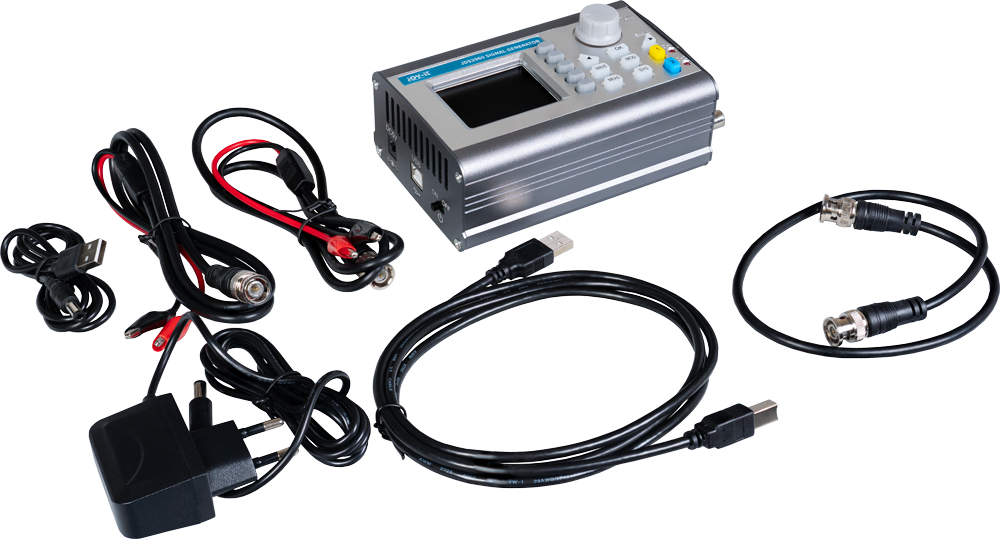

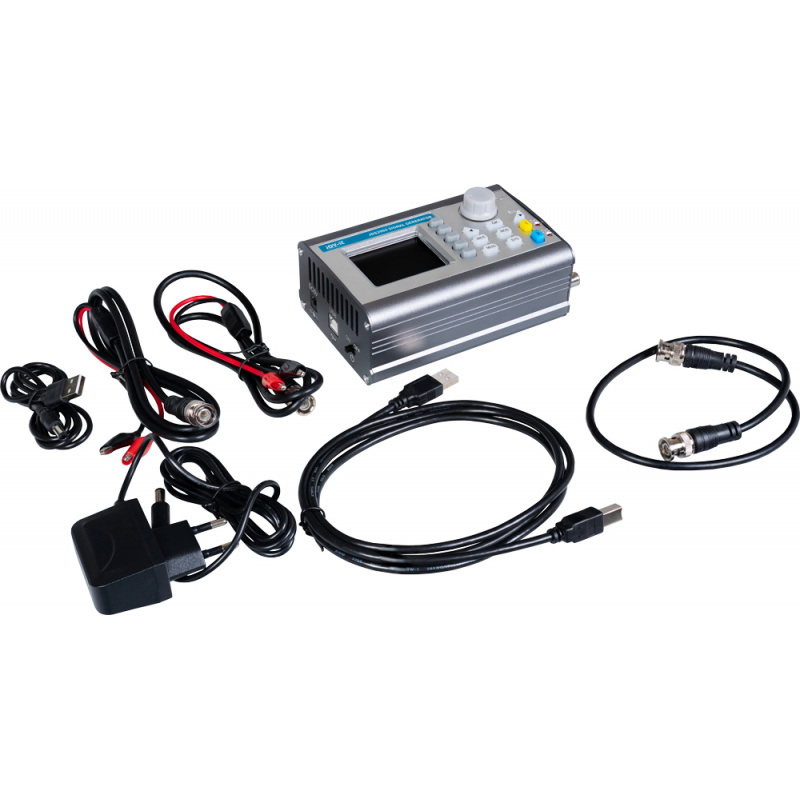

Zawartość zestawu
- 1x Generator funkcyjny JT-JDS2960 60MHz - 2 kanały
- 1x Zasilacz
- 1x Przewód BNC do BNC
- 2x Przewody krokodylkowe
- 1x Przewód zasilający USB do DC
- 1x Przewód USB
