Opis produktu: Grove - 2-kanałowy czujnik indukcyjny LDC1612 - Seeedstudio 101020599
Czujnik wykorzystuje układ Texas Instruments LDC1612, czyli 28-bitowy konwerter pomiaru indukcyjności, umożliwiający bardzo dokładne wykrywanie zmian pola elektromagnetycznego generowanego przez cewkę pomiarową. W przeciwieństwie do klasycznych czujników zbliżeniowych moduł nie wymaga kontaktu z obiektem i skutecznie wykrywa elementy przewodzące, szczególnie metale. Układ analizuje parametry obwodu rezonansowego LC tworzonego przez cewkę i kondensator. Gdy metalowy przedmiot zbliża się do cewki, zmienia się energia niezbędna do podtrzymania oscylacji, co pozwala określić obecność lub odległość obiektu. Czujnik oferuje dwa kanały pomiarowe, obsługę zdalnie umieszczonych cewek oraz szeroki zakres częstotliwości od 1 kHz do 10 MHz.

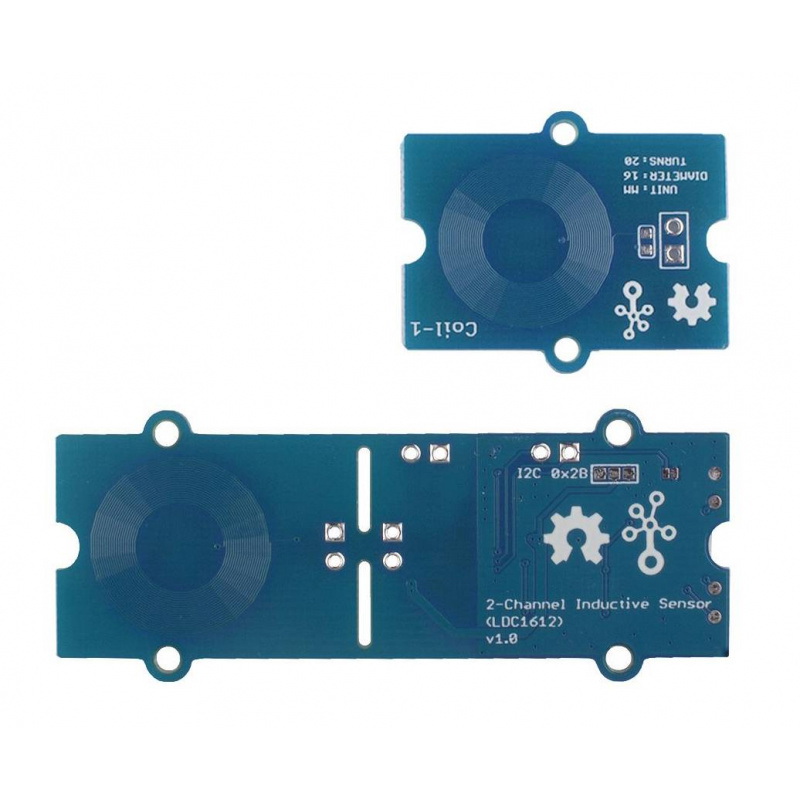

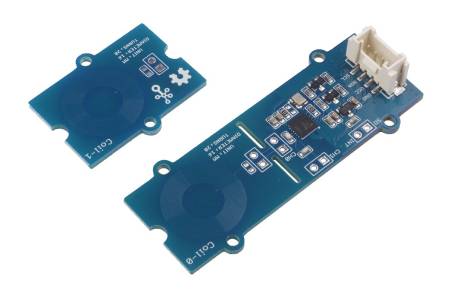

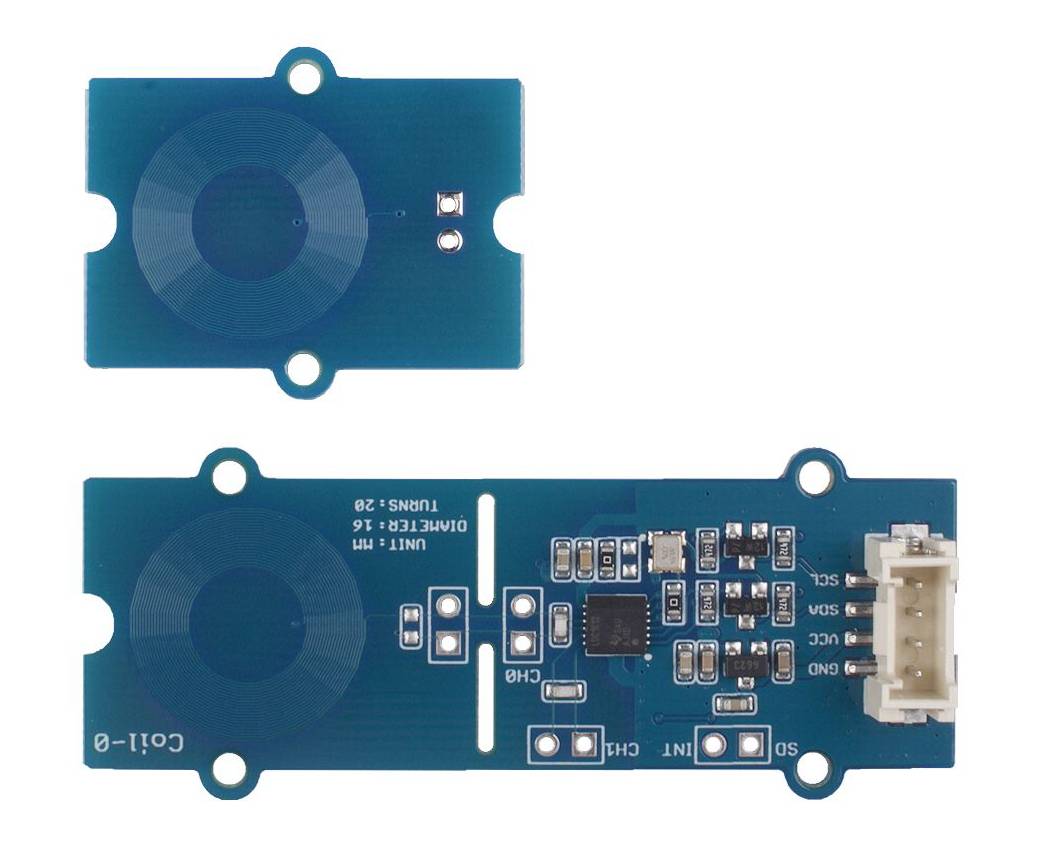

Grove - 2-kanałowy czujnik indukcyjny LDC1612 - Seeedstudio 101020599.

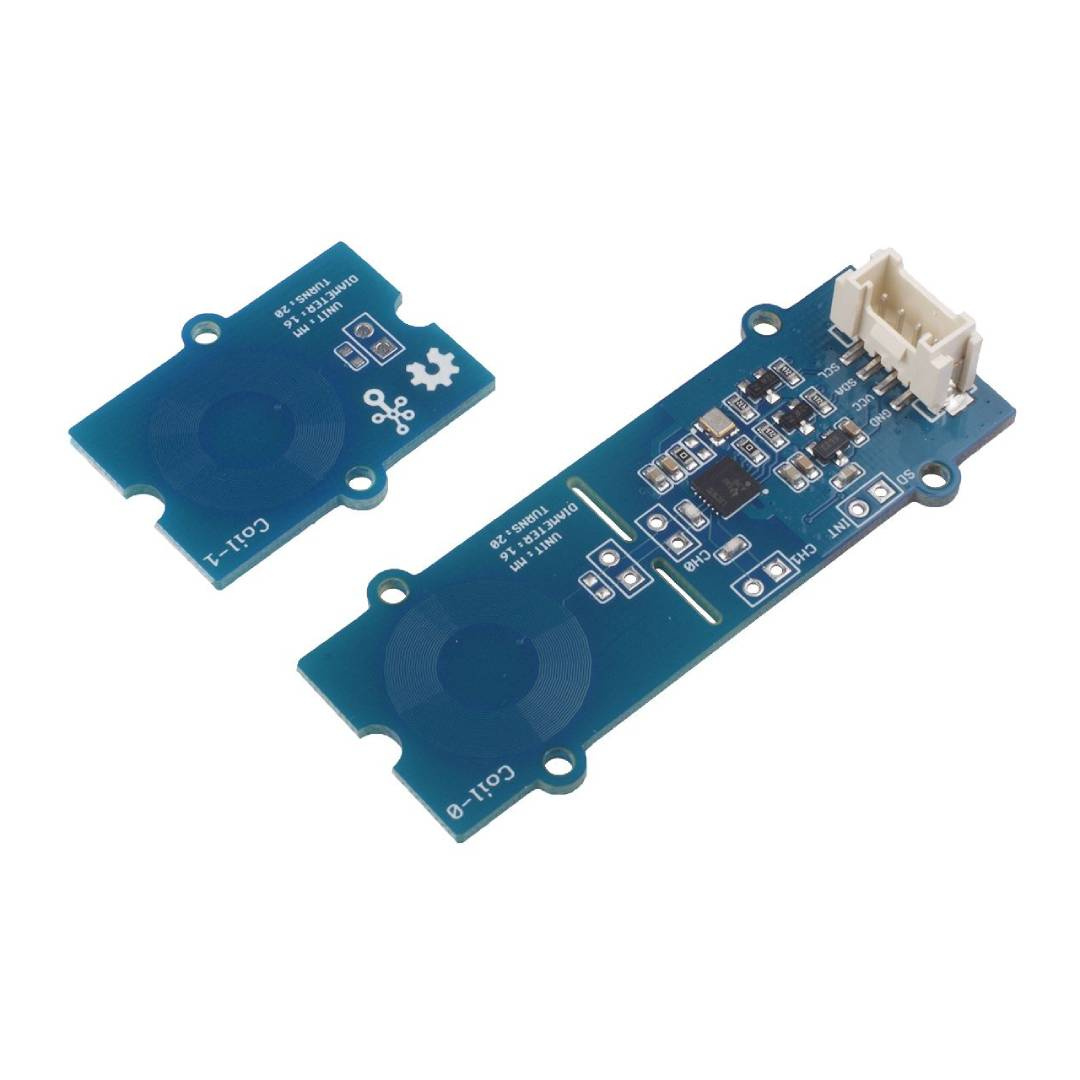

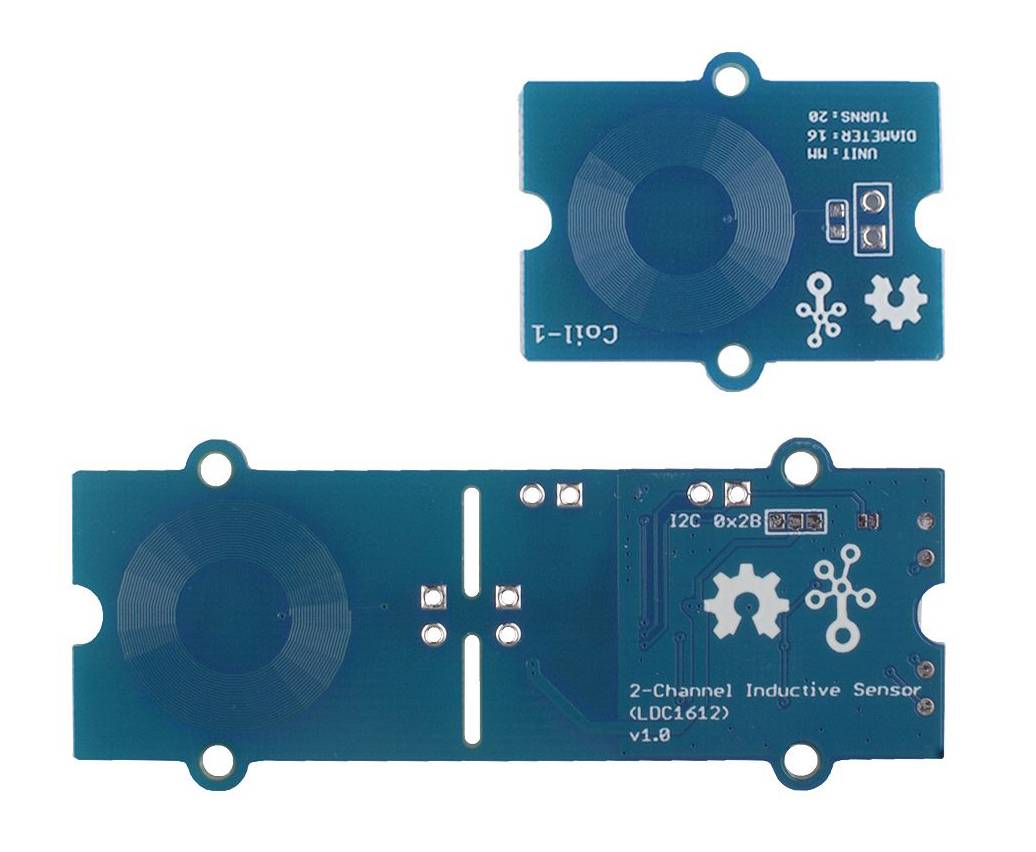

Sercem modułu jest układ Texas Instruments LDC1612.
Główne cechy czujnika
- Układ LDC1612 firmy Texas Instruments: 28-bitowy przetwornik indukcyjności zapewniający wysoką rozdzielczość pomiarów
- Dwa niezależne kanały pomiarowe: możliwość jednoczesnej obsługi dwóch cewek indukcyjnych
- Wykrywanie obiektów metalowych: bezkontaktowa detekcja przewodników i elementów wykonanych z metalu
- Szeroki zakres częstotliwości: obsługa czujników pracujących od 1 kHz do 10 MHz
- Duża odporność na zakłócenia: niewrażliwość na pola magnetyczne DC oraz magnesy trwałe
- Praca w trudnych warunkach: możliwość kompensacji starzenia i wpływu środowiska
- Niski pobór mocy: tryb uśpienia 35 µA oraz tryb wyłączenia 200 nA
- Złącze Grove: szybkie podłączenie bez konieczności lutowania
- Zasilanie 3,3 V lub 5 V: kompatybilność z popularnymi platformami rozwojowymi
- Zdalna lokalizacja sensora: możliwość oddalenia elementu pomiarowego o ponad 20 cm od elektroniki sterującej

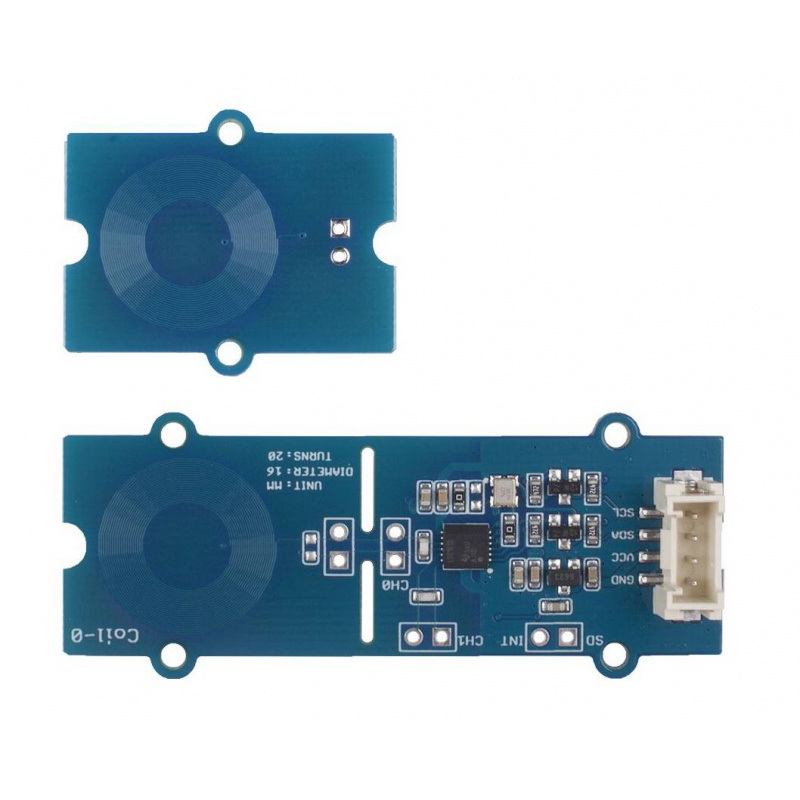

Wyprowadzenia i interfejs komunikacyjny Grove
Moduł wyposażono w standardowe 4-pinowe złącze Grove wykorzystujące magistralę I2C. Takie rozwiązanie znacząco upraszcza integrację z płytkami Arduino, Seeeduino, Raspberry Pi oraz innymi mikrokontrolerami obsługującymi komunikację I2C. Dostępne wyprowadzenia obejmują linię VCC do zasilania modułu napięciem 3,3 V lub 5 V, GND będącą masą układu, a także sygnały SDA i SCL odpowiedzialne za transmisję danych i sygnał zegarowy magistrali I2C. Domyślny adres urządzenia wynosi 0x2B, natomiast po odpowiedniej konfiguracji możliwa jest zmiana adresu na 0x2A. Dodatkowo na płytce znajduje się wyprowadzenie INT umożliwiające wykorzystanie przerwań informujących o zakończeniu pomiaru, co pozwala zoptymalizować pracę mikrokontrolera i ograniczyć zużycie energii.
Czujnik znajduje zastosowanie w interfejsach dotykowych, enkoderach, systemach detekcji metalu oraz automatyce przemysłowej.

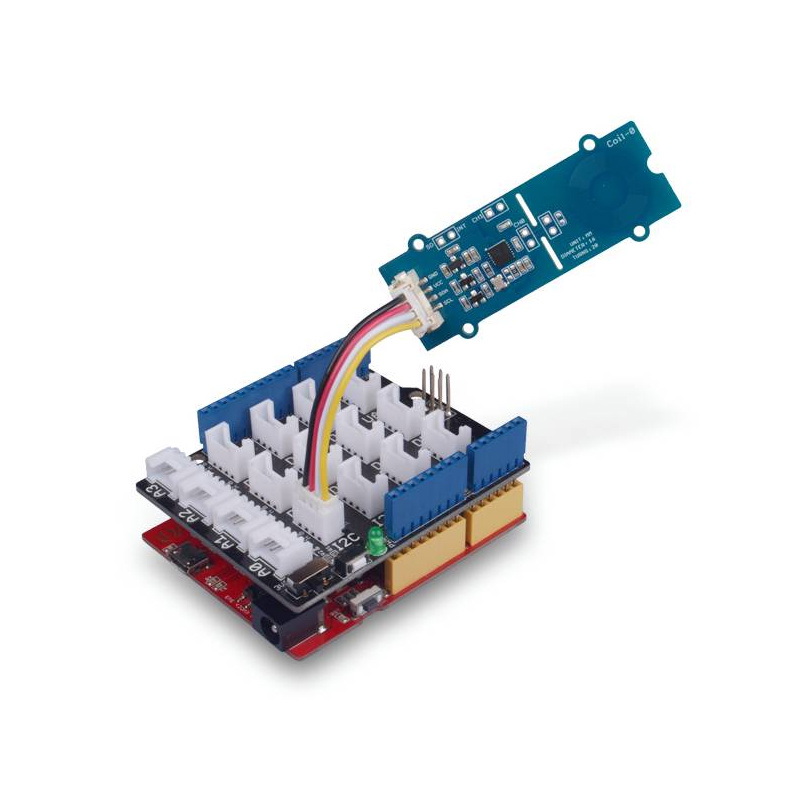

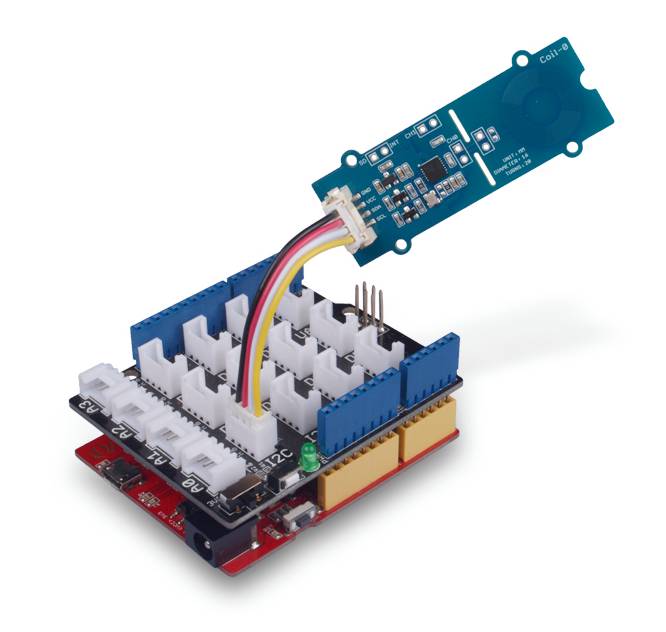

Złącze Grove znacząco upraszcza integrację z płytkami Arduino oraz innymi mikrokontrolerami obsługującymi komunikację I2C.
Programowanie czujnika LDC1612
Producent udostępnia gotową bibliotekę dla środowiska Arduino, dzięki której rozpoczęcie pracy z modułem nie wymaga zaawansowanej konfiguracji. Biblioteka pozwala na szybkie odczytywanie wartości indukcyjności, obsługę jednego lub dwóch kanałów pomiarowych oraz konfigurację parametrów pracy układu. Moduł może być wykorzystywany do pomiaru odległości obiektów metalowych, budowy przycisków bezdotykowych, enkoderów obrotowych, suwaków oraz systemów wykrywania metalu. Odczytywane wartości można bezpośrednio analizować w programie użytkownika i na ich podstawie podejmować decyzje sterujące. Dzięki komunikacji I2C czujnik można zintegrować nie tylko z Arduino, ale również z platformami Raspberry Pi, ESP32, STM32 czy innymi mikrokontrolerami wyposażonymi w odpowiednie biblioteki obsługi magistrali.
Specyfikacja techniczna czujnika
- Układ scalony: Texas Instruments LDC1612
- Typ czujnika: indukcyjny
- Liczba kanałów: 2
- Rozdzielczość przetwornika: 28 bitów
- Napięcie zasilania: 3,3 V / 5 V
- Interfejs komunikacyjny: I2C
- Domyślny adres I2C: 0x2B
- Konfigurowalny adres I2C: 0x2A
- Obsługiwany zakres częstotliwości sensora: od 1 kHz do 10 MHz
- Najlepszy zakres detekcji: 15 mm
- Maksymalne oddalenie części pomiarowej: ponad 20 cm
- Średnica cewki: 16 mm
- Liczba zwojów cewki: 20
- Temperatura złącza: od -55°C do 150°C
- Tryb uśpienia: 35 µA
- Tryb wyłączenia: 200 nA
- Wymiary: 130 x 90 x 9,5 mm
- Masa: 9 g
Zawartość zestawu
- 1x Grove - 2-kanałowy czujnik indukcyjny LDC1612 - Seeedstudio 101020599
- 1x Okrągła cewka indukcyjna
- 1x Przewód Grove

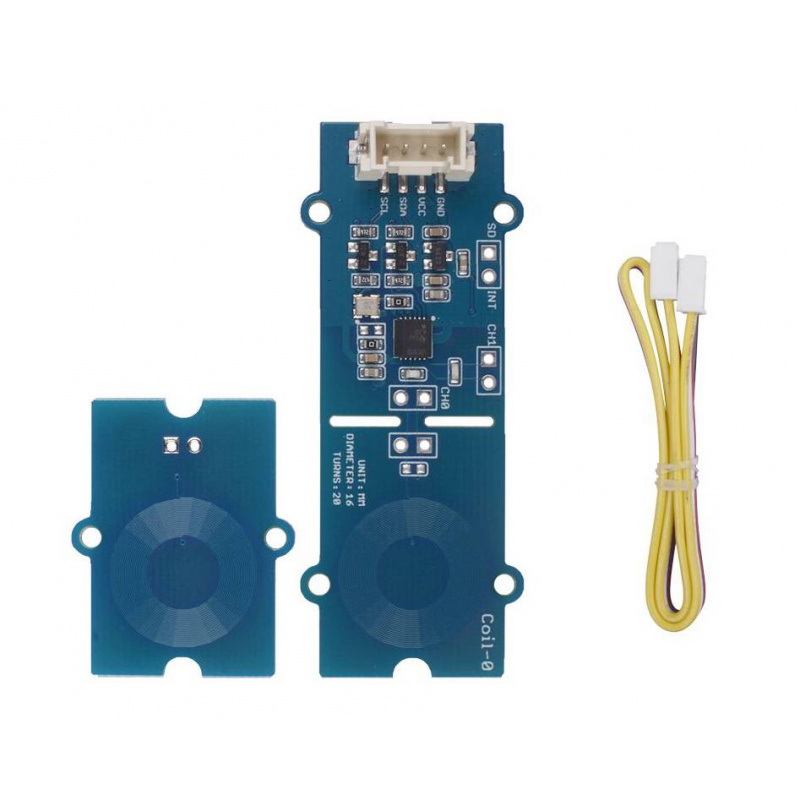

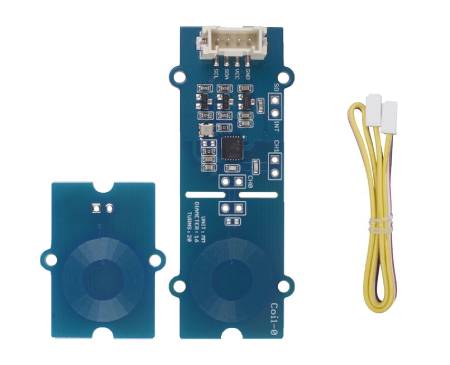

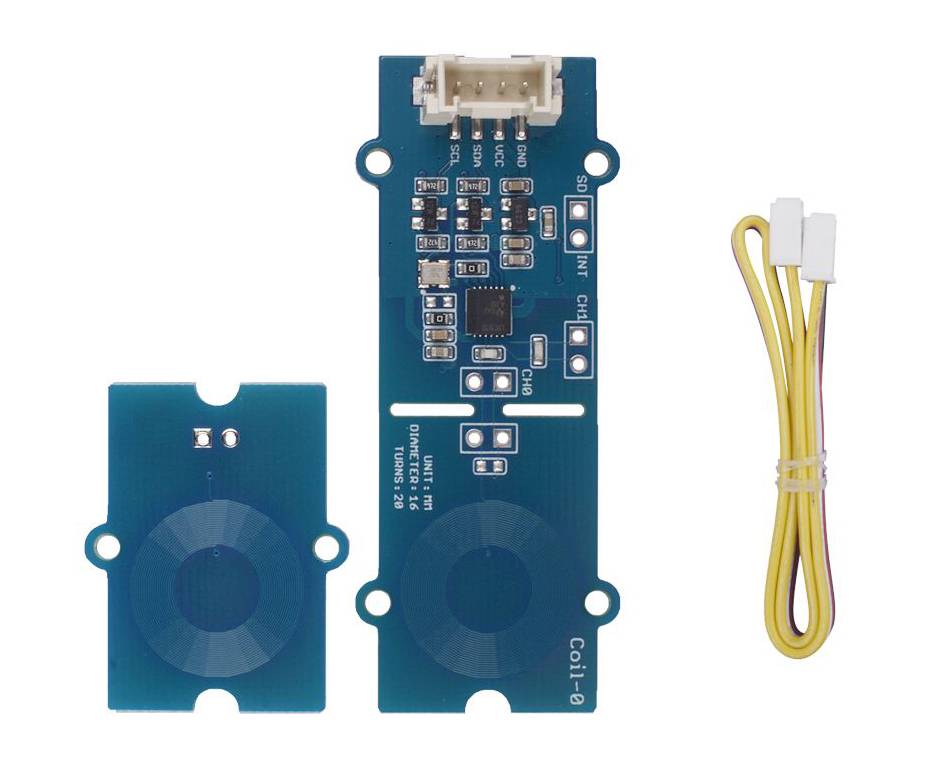

Elementy wchodzące w skład zestawu.
