Opis produktu: Siłownik tubowy TLA-2 2000 N 9 mm/s 12 V z wyłącznikami krańcowymi - wysuw 35 cm
Siłownik tubowy TLA-2 marki Elektrobim to elektryczny siłownik liniowy, zaprojektowany z myślą o automatyzacji precyzyjnych ruchów liniowych. Zapewnia udźwig 2000 N, prędkość wysuwu 9 mm/s i skok 350 mm. Wyposażony jest w mechaniczne wyłączniki krańcowe, które zapewniają bezpieczne zatrzymanie ruchu w każdym kierunku. Obudowa o średnicy 36 mm wykonana w klasie szczelności IP66 pozwala na zastosowanie w trudnych warunkach atmosferycznych. Siłownik idealnie sprawdza się w automatyce przemysłowej, hodowli, a także w majsterkowaniu.
W ofercie naszego sklepu znajduje się szeroki wybór innych modeli siłowników liniowych - sprawdź!

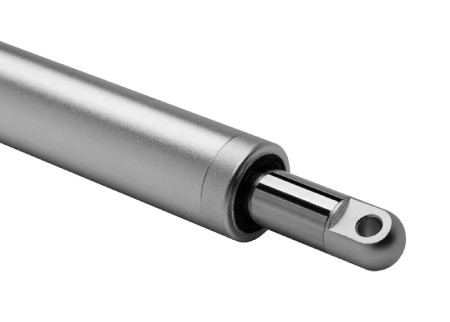

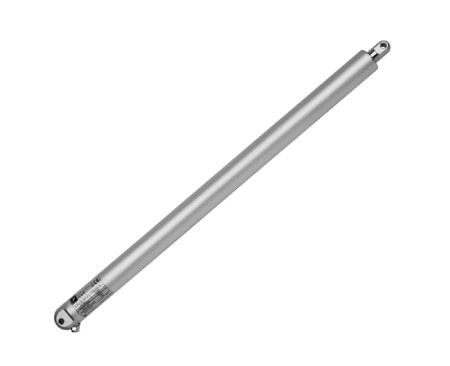

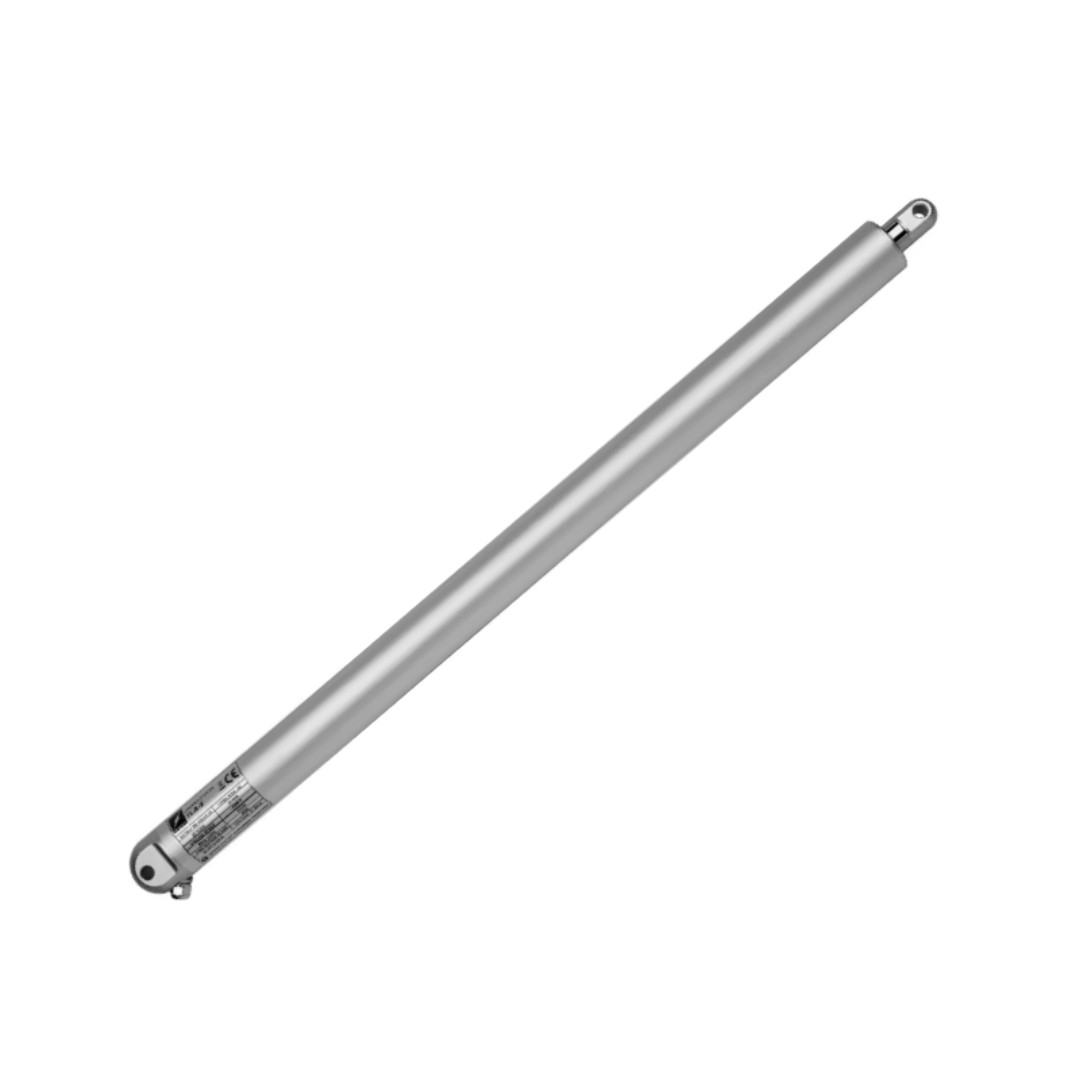

Siłownik tubowy TLA-2 2000 N 9 mm/s 12 V z wyłącznikami krańcowymi - wysuw 35 cm.
Konstrukcja o średnicy 36 mm sprawdzi się w wielu zastosowaniach.
Główne cechy siłownika TLA-2
- Duża siła udźwigu: do 2000 N, idealny do bardziej wymagających aplikacji
- Wyłączniki krańcowe: mechaniczne, zapewniają bezpieczne zatrzymanie ruchu
- Uniwersalny skok 350 mm: szerokie zastosowanie w automatyce i majsterkowaniu
- Cykl pracy 10%: maksymalnie 2 minuty pracy ciągłej
- Klasa szczelności IP66: odporność na kurz i strumienie wody
- Niska emisja hałasu: poziom hałasu ≤ 56 dB
- Szeroki zakres temperatury pracy: od -25°C do 65°C
Podłączenie i sterowanie siłownika
Siłownik TLA-2 zasilany jest napięciem 12 V DC. Kierunek ruchu tłoczyska zależy od polaryzacji napięcia. Wbudowane mechaniczne wyłączniki krańcowe zatrzymują ruch przy osiągnięciu maksymalnego wysunięcia lub wsunięcia. Do podłączenia należy użyć przewodów o minimalnym przekroju 2 x 0,75 mm². Siłownik może być sterowany manualnie lub z wykorzystaniem sterowników przekaźnikowych. Montaż odbywa się przy użyciu otworów montażowych o średnicy 8 mm.

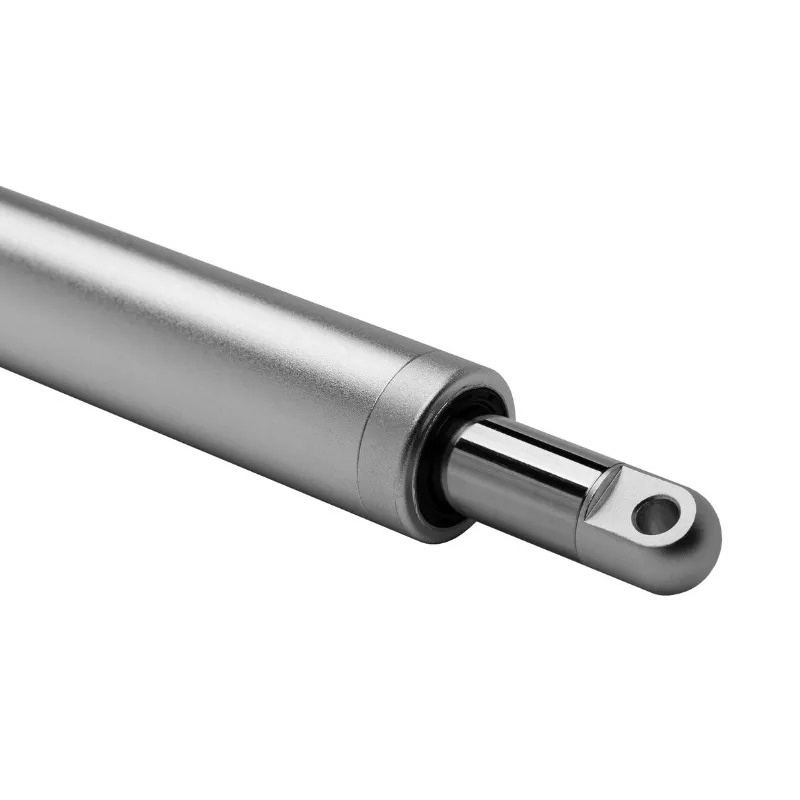

Napęd tubowy posiada udźwig na poziomie 2000 N, a wbudowane wyłączniki krańcowe automatycznie zatrzymują pracę siłownika.

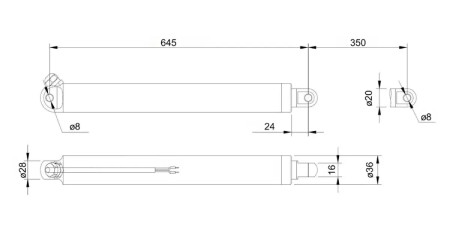

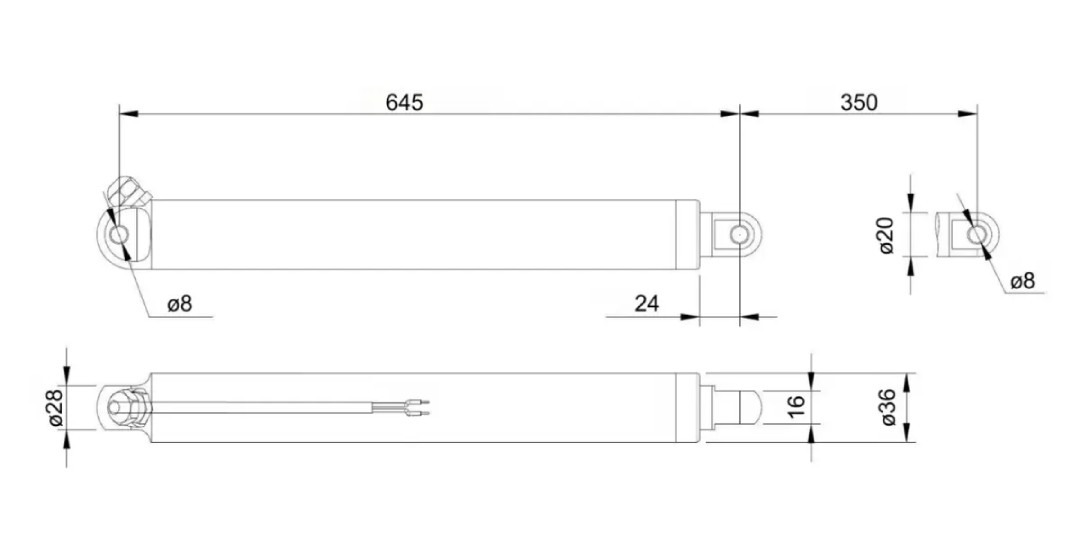

Wymiary siłownika na schemacie podano w mm.
Zastosowania w praktyce
Siłownik TLA-2 sprawdza się w wielu dziedzinach - od automatyzacji mebli, okien i klap, przez systemy hodowlane, po przemysł i projekty DIY. Ze względu na estetyczny wygląd i kompaktowe wymiary, może być stosowany również w przestrzeniach, gdzie widoczność elementu ma znaczenie wizualne.
| Specyfikacja techniczna siłownika tubowego TLA-2 | |
|---|---|
| Napięcie zasilania | 12 V DC |
| Moc | 48 W |
| Prąd znamionowy | 4 A |
| Udźwig dynamiczny | 2000 N |
| Skok tłoczyska | 350 mm |
| Prędkość wysuwu (bez obciążenia) | 9 mm/s |
| Klasa szczelności | IP66 |
| Cykl pracy | 10% (max. 2 min pracy ciągłej) |
| Poziom hałasu | ≤ 56 dB |
| Temperatura pracy | od -25°C do 65°C |
| Sprzężenie zwrotne | brak |
| Zabezpieczenia | wyłączniki krańcowe (nieregulowane) |
| Długość całkowita w stanie złożonym | 645 mm |
| Średnica obudowy | 36 mm |
