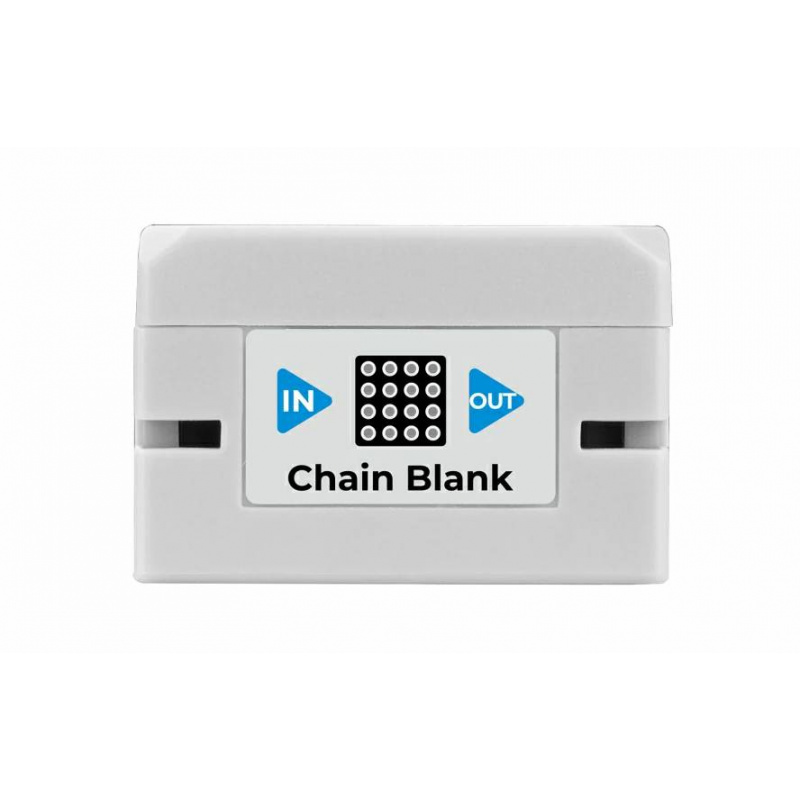

Opis produktu: Chain Blank - płytka prototypowa do M5Stack Chain - M5Stack U210

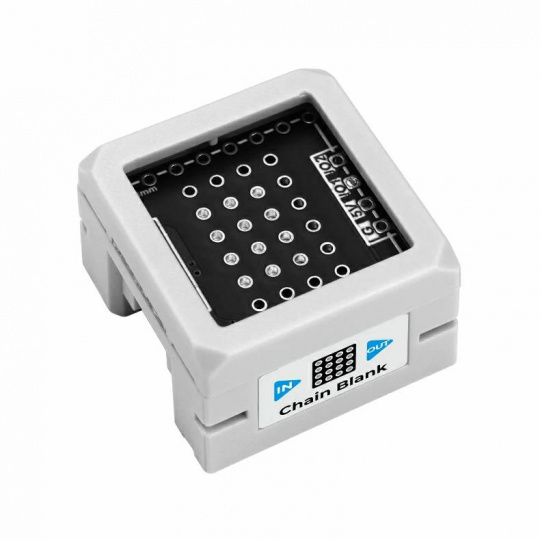

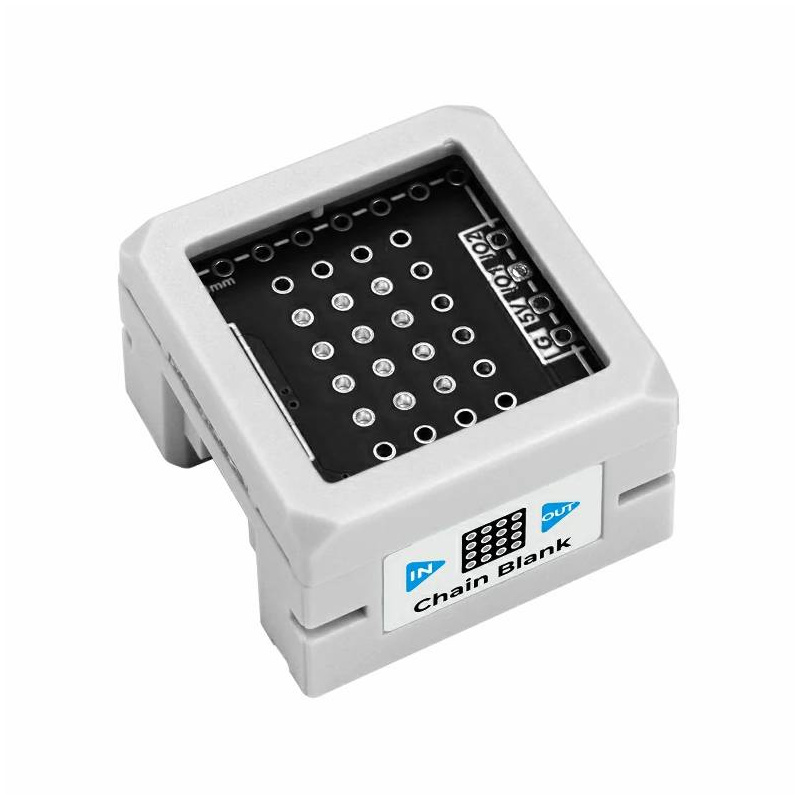

Chain Blank to moduł rozszerzający z serii M5Stack Chain, zaprojektowany z myślą o użytkownikach chcących tworzyć własne układy elektroniczne. Na przedniej stronie znajduje się uniwersalne pole prototypowe 18 x 18 mm z rastrem 2,54 mm, umożliwiające wygodne lutowanie elementów przewlekanych oraz budowę indywidualnych obwodów. Wewnątrz modułu znajdują się dwa fabrycznie połączone złącza HY2.0-4P, które pozwalają na bezpośrednie włączenie płytki do łańcucha urządzeń M5Stack Chain bez wpływu na działanie pozostałych modułów. W przypadku tworzenia własnych rozszerzeń możliwe jest usunięcie dwóch rezystorów 0 Ω, odpowiedzialnych za połączenie linii komunikacyjnych R1 i R2. Dzięki temu sygnały można wyprowadzić do własnych układów za pomocą przewodów lub połączeń lutowanych, zwiększając możliwości projektowe.
Chain Blank - płytka prototypowa do M5Stack Chain - M5Stack U210.
Moduł umożliwia budowę dedykowanych interfejsów, prostych układów elektronicznych, adapterów oraz niestandardowych modułów komunikacyjnych.
Główne cechy płytki prototypowej

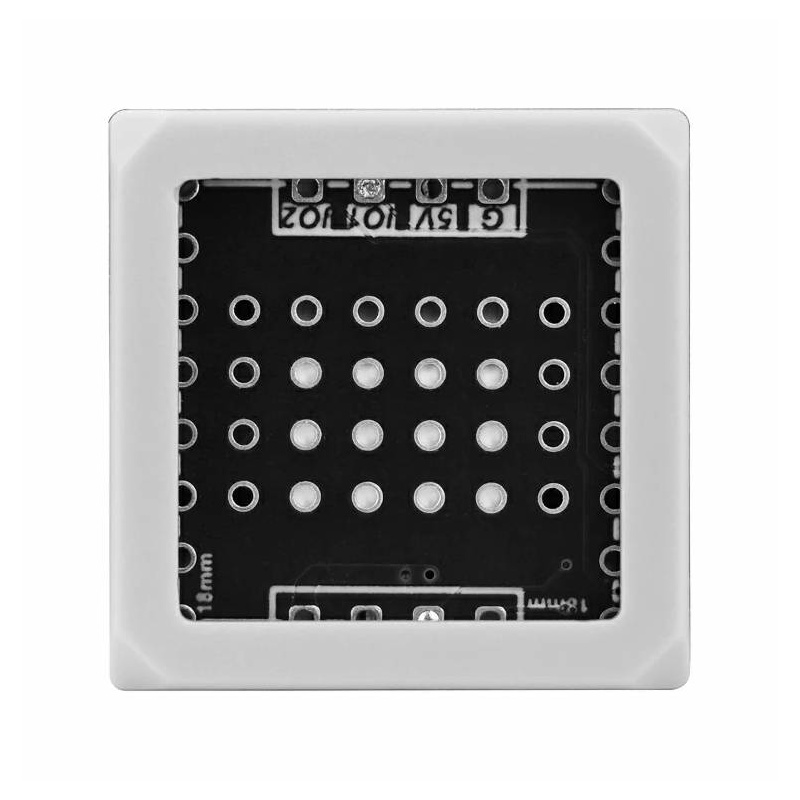

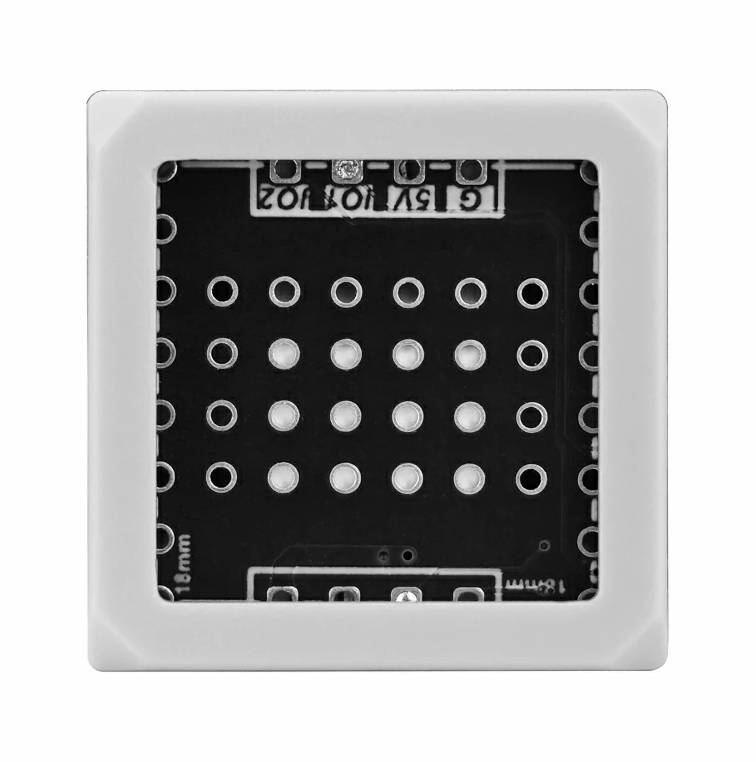

- Uniwersalna płytka prototypowa 18 x 18 mm: umożliwia budowę własnych układów elektronicznych
- Raster 2,54 mm: kompatybilny z popularnymi elementami przewlekanymi
- Kompatybilność z M5Stack Chain: łatwa integracja z modułami ekosystemu Chain

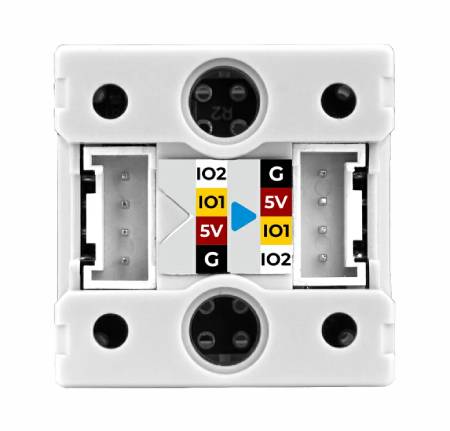

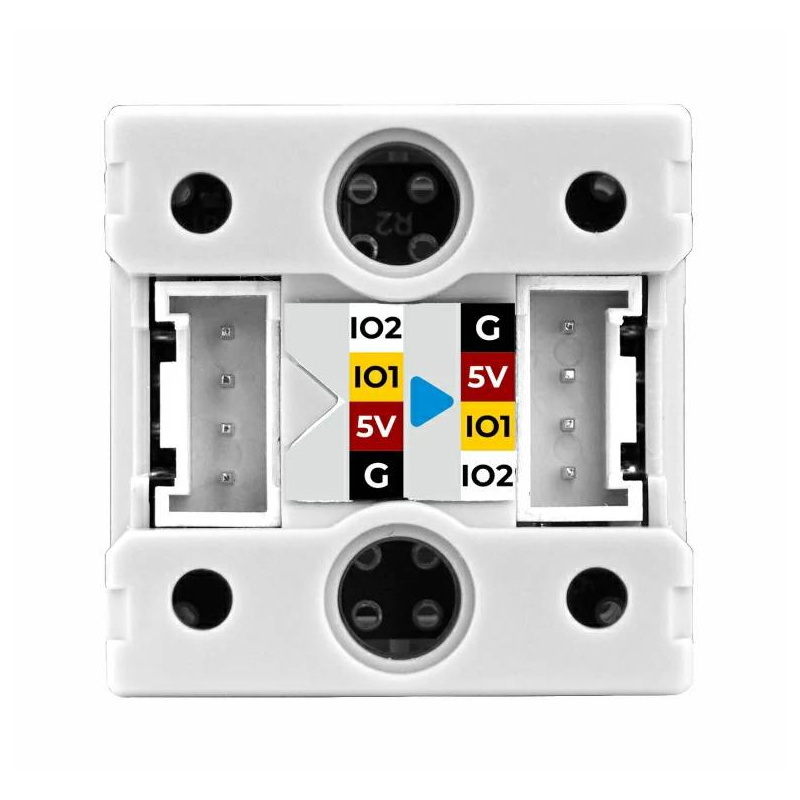

- Dwa złącza HY2.0-4P: umożliwiają szeregowe łączenie kolejnych modułów
- Fabrycznie połączone linie komunikacyjne: zachowanie pełnej funkcjonalności magistrali Chain
- Możliwość modyfikacji połączeń: usunięcie rezystorów 0 Ω pozwala wykorzystać linie komunikacyjne we własnych projektach
- Kompaktowa konstrukcja: niewielkie wymiary ułatwiają integrację z gotowymi urządzeniami
Specyfikacja techniczna modułu
- Typ modułu: płytka prototypowa
- Pole prototypowe: 18 x 18 mm
- Raster otworów: 2,54 mm
- Kompatybilność: M5Stack Chain
- Złącza: 2x HY2.0-4P
- Możliwość modyfikacji: usunięcie rezystorów 0 Ω umożliwia wykorzystanie linii R1 i R2 we własnych układach
- Wymiary: 23,9 x 23,9 x 16 mm
- Masa: 7,4 g
Zawartość zestawu
- 1x Chain Blank Proto

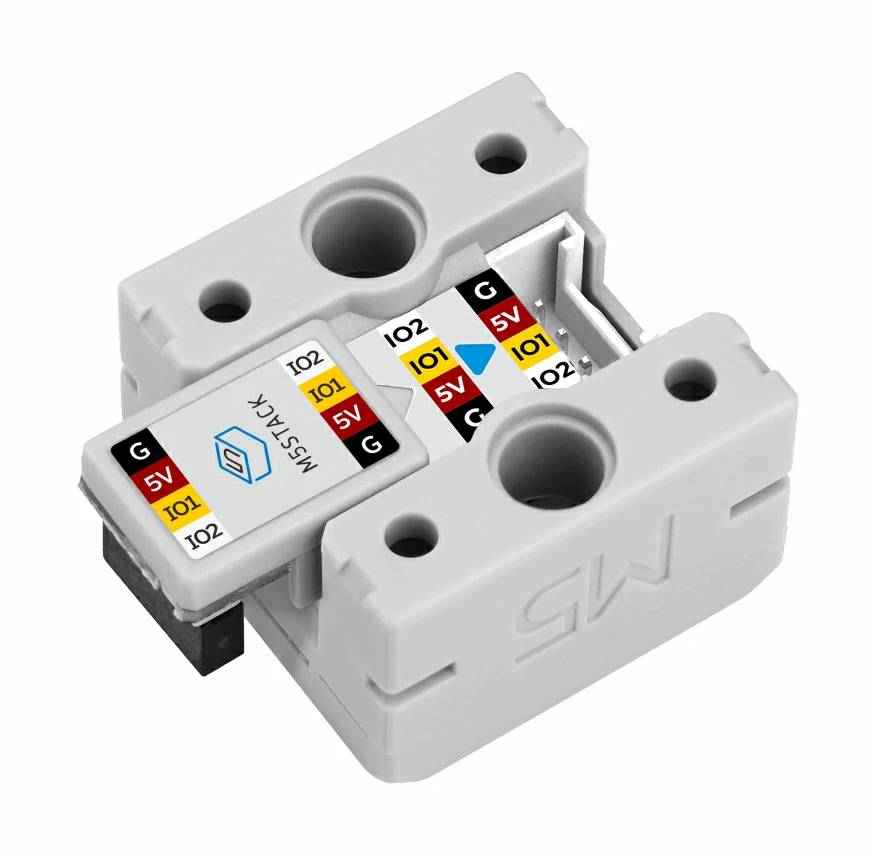

- 1x Chain Bridge
Chain Blank Proto z Chain Bridge doskonale sprawdza się jako baza do tworzenia własnych rozszerzeń dla systemu M5Stack Chain.
