Opis produktu: Pico Audio Pack - wyjście liniowe i wzmacniacz słuchawkowy
Rozszerzenie dla modułu Raspberry Pi Pico. Audio Pack pozwala uzupełnić funkcjonalność Pico o możliwość odtwarzania dźwięku. Produkt wykorzystuje przetwornik cyfrowo - analogowy PCM5100A do przesyłania nawet 32 bitowego dźwięku za pomocą wyjścia liniowego 3,5 mm, pozwalającego na podłączenie do zewnętrznego wzmacniacza lub aktywnych głośników. Na płytce znajduje się również 3,5 mm złącze słuchawkowe. Moduł umożliwia generowanie dźwięków za pomocą kodu tworzonego na Raspberry Pi Pico i wprowadzenie go do syntezatora lo-fi. Urządzenie można również wykorzystać jako kartę dźwiękową.
Raspberry Pi Pico
Raspberry Pi Pico to wyjątkowa pozycja wśród produktów Raspberry Pi. Wyposażona jest w autorski układ Raspberry Pi RP2040. Pico może być programowane przez port microUSB w języku C/C++ lub MicroPython.
|
Prezentowane rozszerzenie Pico Audio Pack może działać tylko z C/C++ Pico SDK. MicroPython obecnie nie jest obsługiwany. |

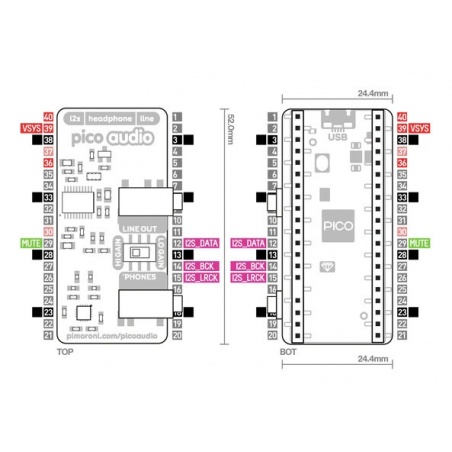

Schemat i wymiary rozszerzenia Raspberry Pi Pico.
Komunikacja
- Pin 12: I2S_DATA
- Pin 14: I2S_BCK
- Pin 15: I2S_LRCK
- Dodatkowo pin 15 obsługuje funkcje Mute, którą można wykorzystać do wyciszenia wyjścia
- W przypadku korzystania z przykładowych kodów udostępnianych przez Raspberry Pi należy pamiętać o następującym zapisie definiującym piny: #define PICO_AUDIO_I2S_DATA_PIN i PICO_AUDIO_I2S_CLOCK_PIN_BASE dla pinu 12 oraz 14

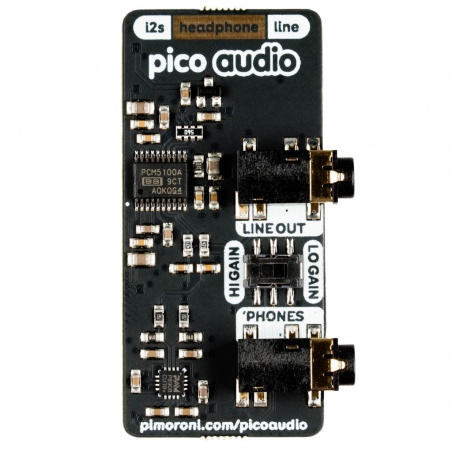

Specyfikacja Pico Audio Pack
- Stereofoniczny przetwornik cyfrowo - analogowy (DAC) PCM5100A
- Stereofoniczny wzmacniacz słuchawkowy
- Gniazdo słuchawek stereo - jack 3,5 mm
- Gniazdo wyjścia liniowego stereo - jack 3,5 mm
- Przełącznik do regulacji wzmacniacza słuchawek (niskie / wysokie)
- Wymiary uwzgledniające gniazda jack: 53 x 29 x 11 mm

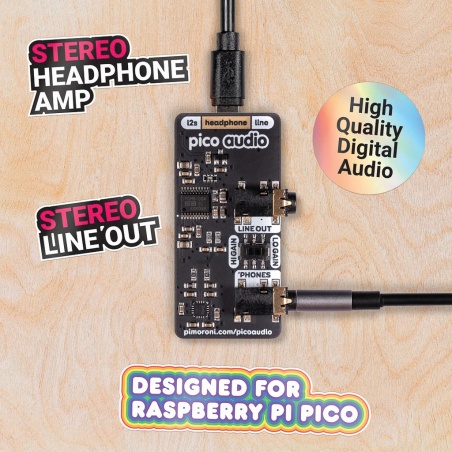

Pico Audio Pack - wyjście liniowe i wzmacniacz słuchawkowy
Aby w pełni wykorzystać wszystkie możliwości, jakie oferuje Raspberry Pi Pico, stosuje się kompatybilne rozszerzenia. Jednym z nich jest Pico Audio Pack, oferujący zarówno wyjście liniowe, jak i wzmacniacz słuchawkowy.
Rozszerzenie do RPi Pico zostało zaprojektowane i wyprodukowane przez firmę PiMoroni, która słynie z tworzenia praktycznych peryferiów, w pełni kompatybilnych z minikomputerami.
Pico Audio Pack - co jeszcze warto wiedzieć o tym rozszerzeniu?
Dzięki podłączeniu rozszerzenia do popularnej maliny uzyskujemy wysokiej jakości, cyfrowy dźwięk audio. Rozszerzenie jest wyposażone w tak zwany system dwupoziomowego wyciszania, nazywany PowerSense. Dzięki niemu, wszystkie trzaski są zredukowane do absolutnego minimum.
Ponadto rozszerzenie Pico Audio Pack, przeznaczone do minikomputera Pi Pico, eliminuje zakłócenia elektromagnetyczne.
