Opis produktu: Piano Solder Kit - zestaw edukacyjny do nauki lutowania - ATmega328P - Soldered 333181

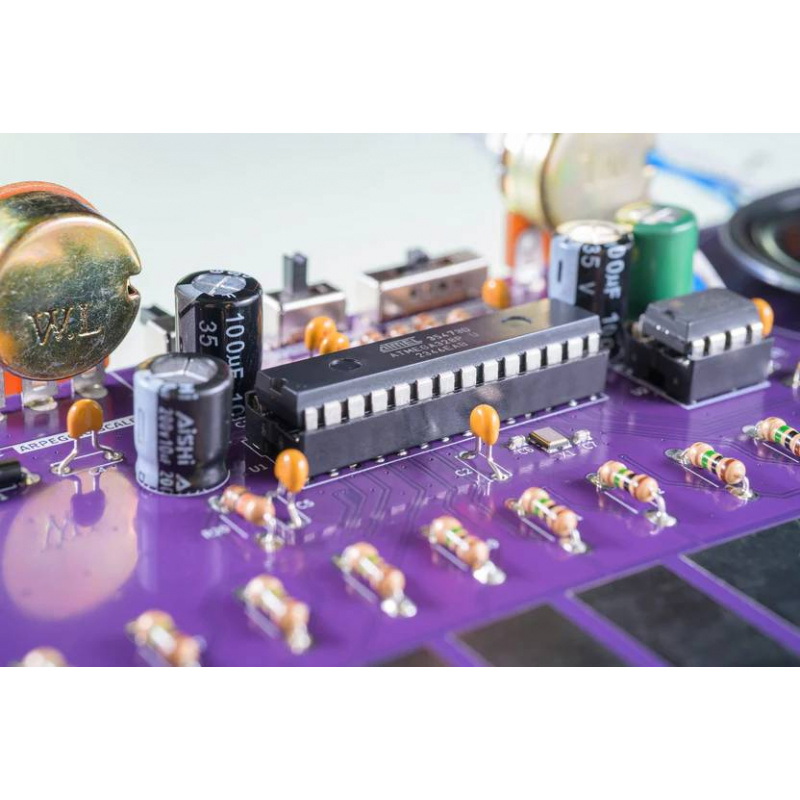

Piano Solder Kit to zestaw edukacyjny przeznaczony do nauki lutowania oraz podstaw elektroniki poprzez budowę interaktywnego pianina dotykowego. Projekt wykorzystuje mikrokontroler ATmega328P, który został fabrycznie zaprogramowany i jest gotowy do użycia po zakończeniu montażu. Instrument wyposażono w 12 pojemnościowych pól dotykowych, dzięki którym możliwe jest granie bez użycia mechanicznych przycisków. Układ wykorzystuje wzmacniacz audio LM386 współpracujący z dołączonym głośnikiem 8 Ω. Dwa potencjometry umożliwiają regulację głośności oraz prędkości arpeggio, natomiast przełączniki pozwalają zmieniać oktawy i aktywować dodatkowe tryby pracy. Zasilanie realizowane jest przez złącze USB typu C. Zestaw pozwala zdobyć praktyczne umiejętności montażowe i jednocześnie zbudować działające urządzenie elektroniczne o muzycznym charakterze.

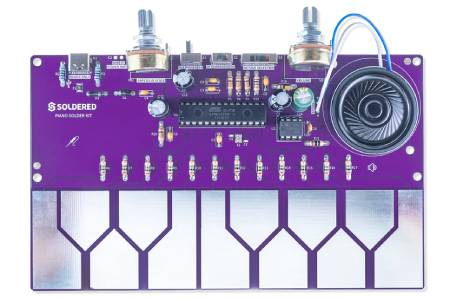

Piano Solder Kit - zestaw edukacyjny do nauki lutowania - ATmega328P - Soldered 333181.

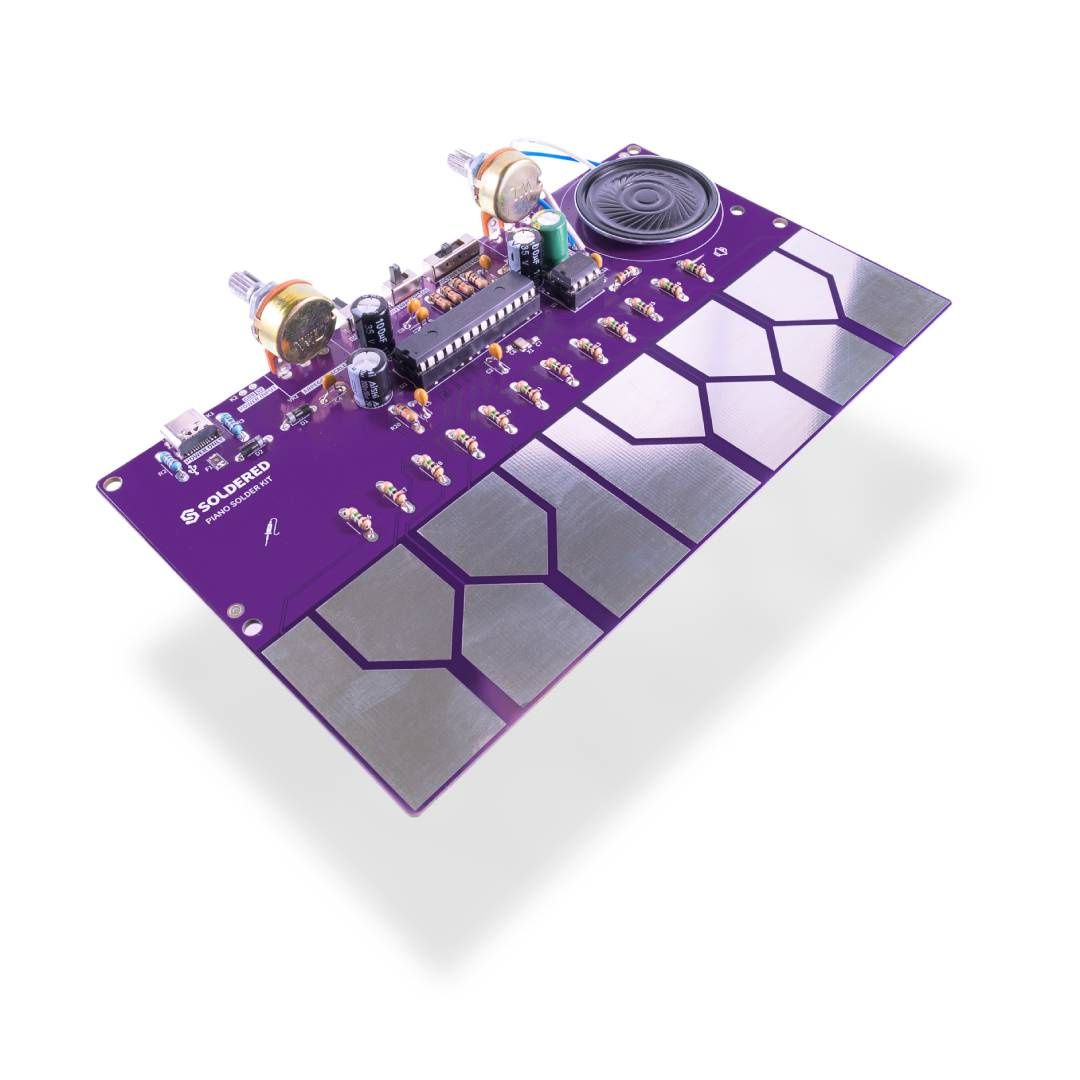

Piano Solder Kit to zestaw edukacyjny umożliwiający budowę interaktywnego pianina dotykowego.
Główne cechy zestawu Piano Solder Kit
- 12 klawiszy pojemnościowych: dotykowe sterowanie bez mechanicznych przycisków
- Mikrokontroler ATmega328P: fabrycznie zaprogramowany układ gotowy do pracy po montażu
- Wzmacniacz audio LM386: zapewnia odpowiednie wzmocnienie sygnału audio dla głośnika
- Tryb arpeggio: możliwość automatycznego odtwarzania sekwencji dźwięków
- Regulacja głośności i szybkości arpeggio: dwa potencjometry do sterowania funkcjami instrumentu
- 4 zakresy oktaw: rozszerzone możliwości muzyczne
- Nauka lutowania THT: praktyczne ćwiczenie montażu elementów przewlekanych
- Złącze USB typu C: nowoczesne i wygodne zasilanie napięciem 5 V
- Open-source: dostęp do kodu źródłowego i dokumentacji na GitHubie
- Dołączony głośnik 8 Ω: możliwość natychmiastowego testowania działania urządzenia
Edukacyjny zestaw do nauki lutowania i elektroniki
Piano Solder Kit został zaprojektowany jako praktyczne narzędzie edukacyjne dla osób rozpoczynających przygodę z elektroniką i lutowaniem. Samodzielnie montujesz wszystkie elementy przewlekane na płytce PCB, dzięki czemu poznasz podstawowe techniki lutownicze, identyfikację komponentów elektronicznych oraz zasady poprawnego montażu układów elektronicznych. Podczas składania zestawu można nauczyć się rozpoznawania rezystorów, kondensatorów, diod, potencjometrów oraz układów scalonych. Projekt pokazuje również działanie technologii pojemnościowego wykrywania dotyku, wzmacniaczy audio oraz mikrokontrolerów stosowanych w systemach embedded. Po zakończeniu montażu otrzymujesz w pełni działające pianino elektroniczne reagujące na dotyk palców. Zestaw wymaga samodzielnego lutowania elementów i podstawowej ostrożności podczas pracy z lutownicą. Dzięki przejrzystej instrukcji krok po kroku nadaje się zarówno dla początkujących użytkowników, jak i uczniów, hobbystów, makerów oraz pracowni STEM i szkolnych laboratoriów elektronicznych.
Projekt pozwala zdobyć praktyczne doświadczenie związane z montażem układów elektronicznych i diagnostyką poprawności połączeń.
Piano Solder Kit doskonale sprawdzi się jako zestaw edukacyjny do nauki elektroniki i lutowania w domu lub szkole.
Specyfikacja techniczna zestawu
- Mikrokontroler: ATmega328P
- Wzmacniacz audio: LM386
- Liczba klawiszy: 12
- Typ klawiszy: pojemnościowe sensory dotykowe
- Zakres oktaw: 4 oktawy
- Regulacja głośności: potencjometr 10 kΩ
- Regulacja szybkości arpeggio: potencjometr 100 kΩ
- Tryby pracy: arpeggio ON/OFF, wybór oktawy
- Głośnik: 8 Ω
- Zasilanie: 5 V przez USB typu C
- Typ montażu: THT - przewlekany
- Typ projektu: zestaw do samodzielnego lutowania
- Elementy aktywne: rezystory, kondensatory, diody, układy scalone
- Dokumentacja i kod źródłowy: open-source
- Wymiary: 165 x 98 mm
Zawartość zestawu

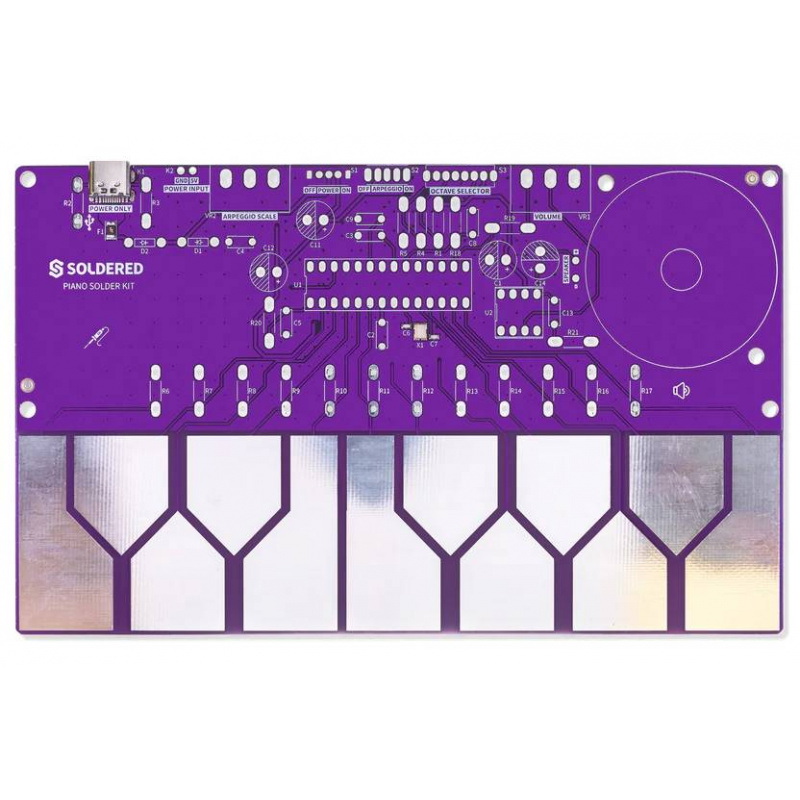

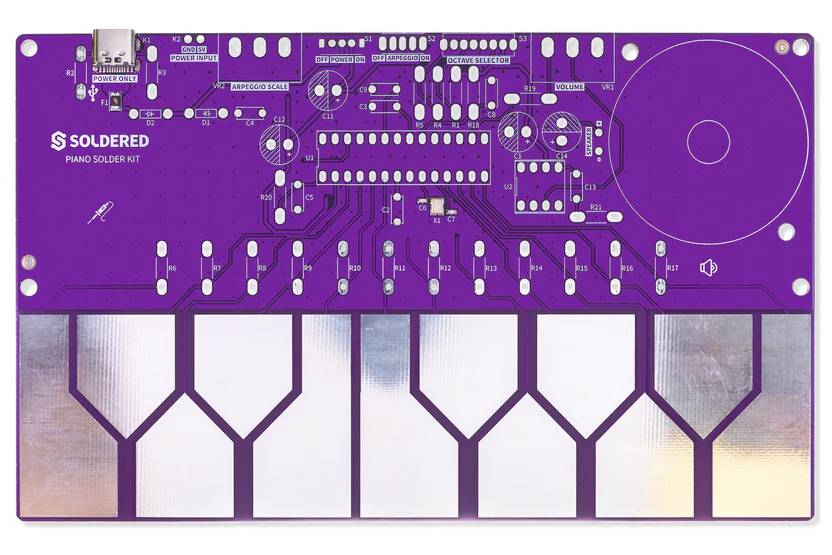

- Płytka PCB pianina z oznaczeniami montażowymi, 12 polami dotykowymi, wlutowanym złączem USB typu C oraz rezonatorem kwarcowym 16 MHz
- Mikrokontroler ATmega328P w obudowie DIP-28
- Podstawka DIP-28 pod mikrokontroler
- Układ wzmacniacza audio LM386 w obudowie DIP-8
- Podstawka DIP-8 pod układ LM386
- Przełącznik trybu arpeggio
- Przełącznik wyboru oktawy
- Przełącznik ON/OFF
- Potencjometr 10 kΩ do regulacji głośności
- Potencjometr 100 kΩ do regulacji szybkości arpeggio
- 12 rezystorów 1 MΩ
- 1 rezystor 100 kΩ
- 5 rezystorów 10 kΩ
- 2 rezystory 5,1 kΩ
- 1 rezystor 100 Ω
- 1 rezystor 10 Ω
- 7 kondensatorów ceramicznych 100 nF
- 2 kondensatory elektrolityczne 100 µF
- 1 kondensator elektrolityczny 1000 µF
- 1 kondensator elektrolityczny 680 µF
- 2 diody 1N4007
- Głośnik 8 Ω
- 2 przygotowane przewody do przylutowania głośnika

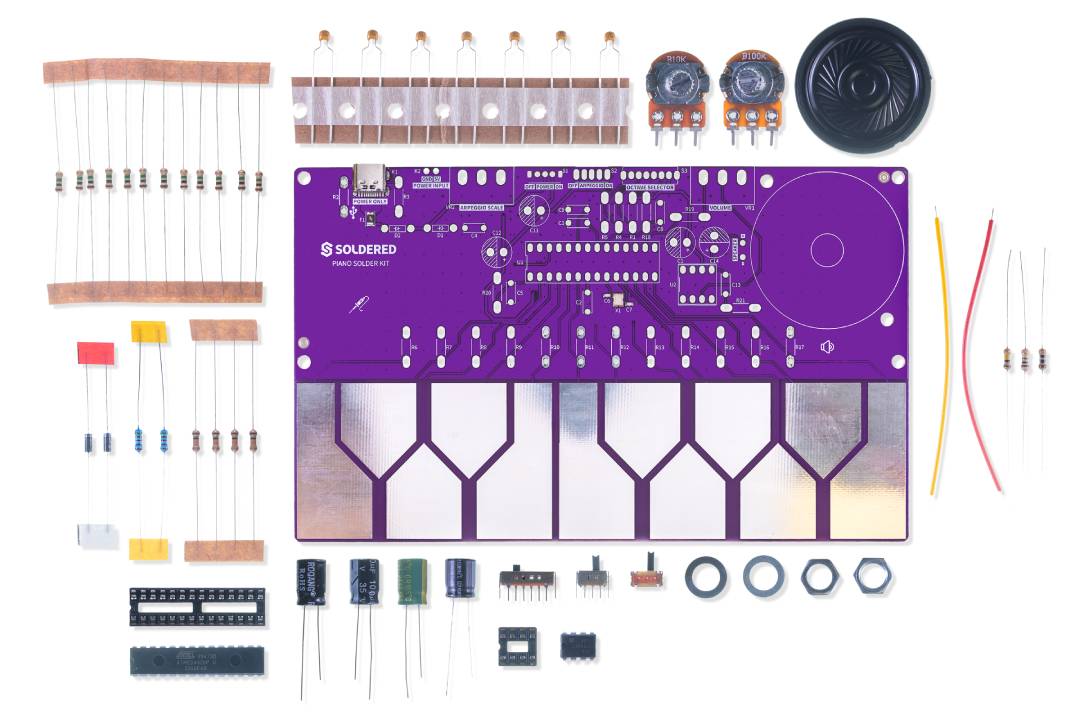

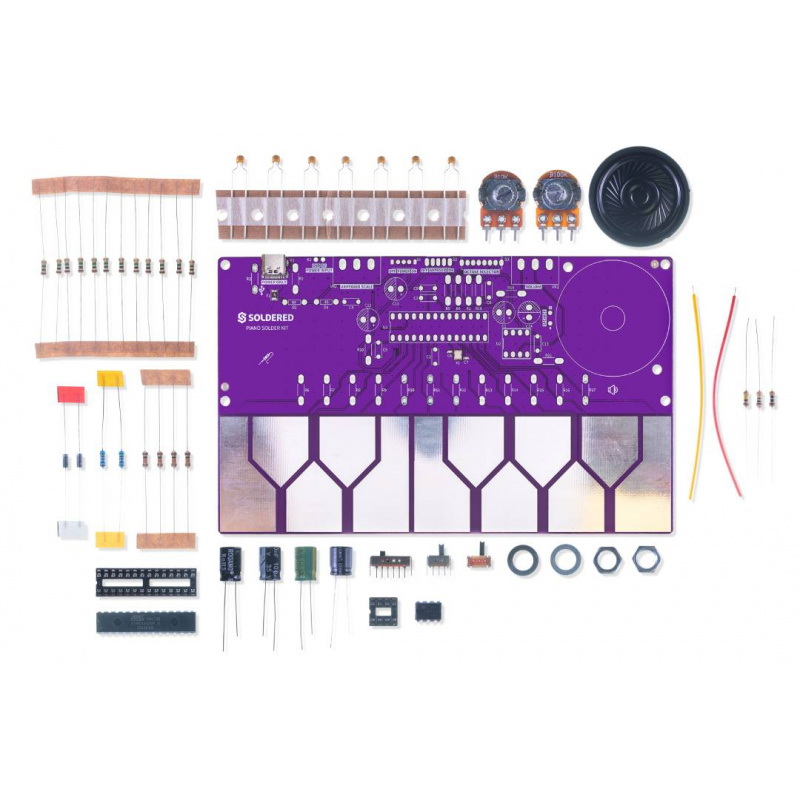

Elementy wchodzące w skład zestawu.
