Opis

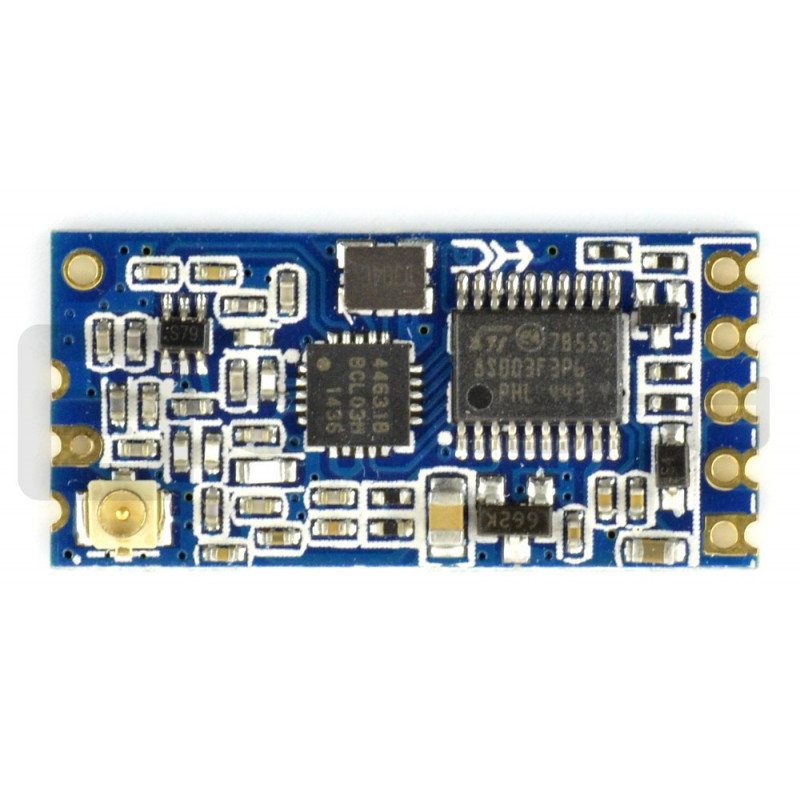

Moduł bezprzewodowy działający na częstotliwości 433 MHz w zasięgu do 1000 metrów. Zasilany jest napięciem od 3,2 V do 5,5 V. Komunikuje się poprzez interfejs UART (RX, TX), np. z Arduino. W zestawie znajduje się antena, którą należy przylutować do wyprowadzenia ANT. Układ posiada również gniazdo u.FL do podłączenia zewnętrznej anteny z przejściówką. Wyprowadzeniami są otwory dla złącz goldpin raster 2,54 mm, które należy nabyć osobno.
|
Produkt kompatybilny z Arduino Przykładowy kod wraz ze schematem podłączenia można znaleźć w naszym poradniku. |
Podłączenie

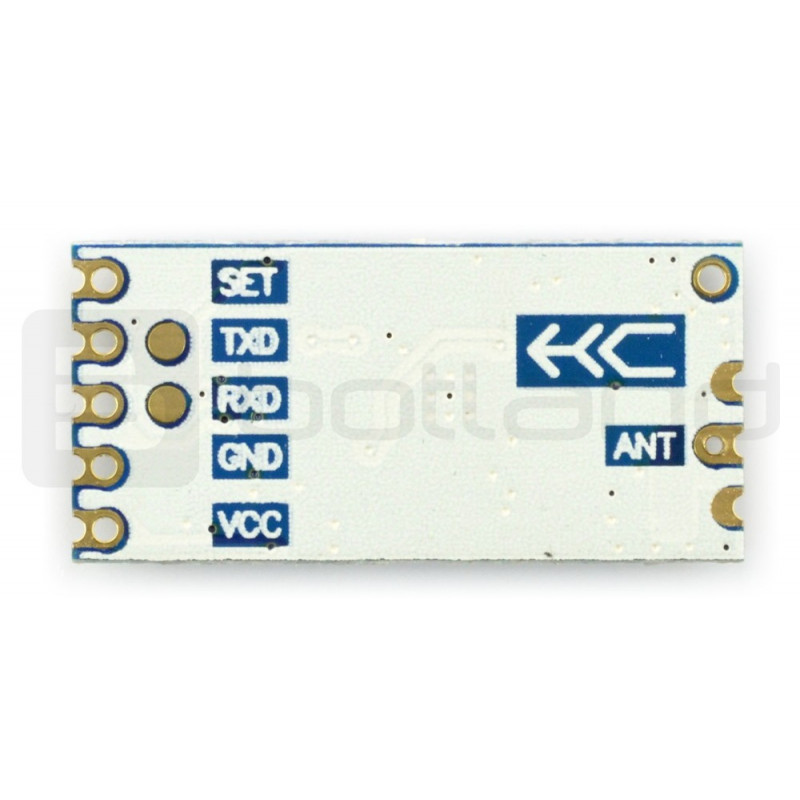

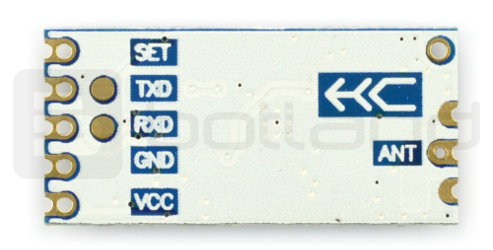

Układ komunikuje się poprzez standardowy interfejs szeregowy UART. Opis wyprowadzeń znajduje się w tabeli:
| Pin | Opis |
|---|---|
| SET | Pin do zmiany ustawień modułu, domyślnie podciągnięty do VCC poprzez rezystor 10 kΩ. |
| TXD | Komunikacja szeregowa - nadajnik. |
| RXD | Komunikacja szeregowa - odbiornik. |
| GND | Masa układu. |
| VCC | Napięcie zasilania od 3,2 V do 5,5 V. |
Specyfikacja
-
Napięcie zasilania: od 3,2 V do 5,5 V
- Pobór prądu w stanie spoczynku: 20 mA
- Zakres częstotliwości pracy: od 433,4 MHz do 473 MHz
- Moc: do 100 mW (20 dB)
- Pin do przylutowania znajdującej się w zestawie anteny
- Złącze u.FL do podłączenia zewnętrznej anteny
- Domyślny zasięg transmisji: 600 metrów (maksymalnie 1000 m na otwartym terenie)
- Ustawienia domyślne:
- Tryb FU3
- Prędkość transmisji: 9600 bps
- Kanał komunikacji: CH001 (433,4 MHz)
- Wyprowadzenia: otwory dla złącz godlpin raster 2,54 mm (brak w zestawie do nabycia osobno)
- Wymiary modułu: 27,8 x 14,4 x 4 mm
|
