Opis produktu: Termostat W1209 z sondą temperatury -50/110°C
Moduł termostatu z wyświetlaczem umożliwiającego sterowanie urządzeniem do 2300 W na podstawie temperatury. Zasilany napięciem 12 V. Reguluje temperaturę w zakresie od -50°C do 110°C, posiada wyjścia wbudowanego przekaźnika. W zestawie znajduje się również wodoodporna sonda temperatury z przewodem.
Specyfikacja termostatu
- Napięcie zasilania: 12 V
- Regulacja temperatury: od -50°C do 110°C
- Wyświetlacz segmentowy
- 3 przyciski
- Rozdzielczość:
- 0,1°C w zakresie od -9,9°C do 90°C
- 1°C w pozostałym zakresie
- Obciążenie wyjścia: do 2300 W
- 20 A / 16 V DC
- 10 A / 120 V AC
- 5 A / 240 V AC
- W zestawie wodoodporna sonda pomiarowa NTC 10K z przewodem 50 cm
- Wymiary płytki: 50 x 40 x 17 mm
W zestawie znajduje się płytka główna i sonda do pomiaru temperatury.

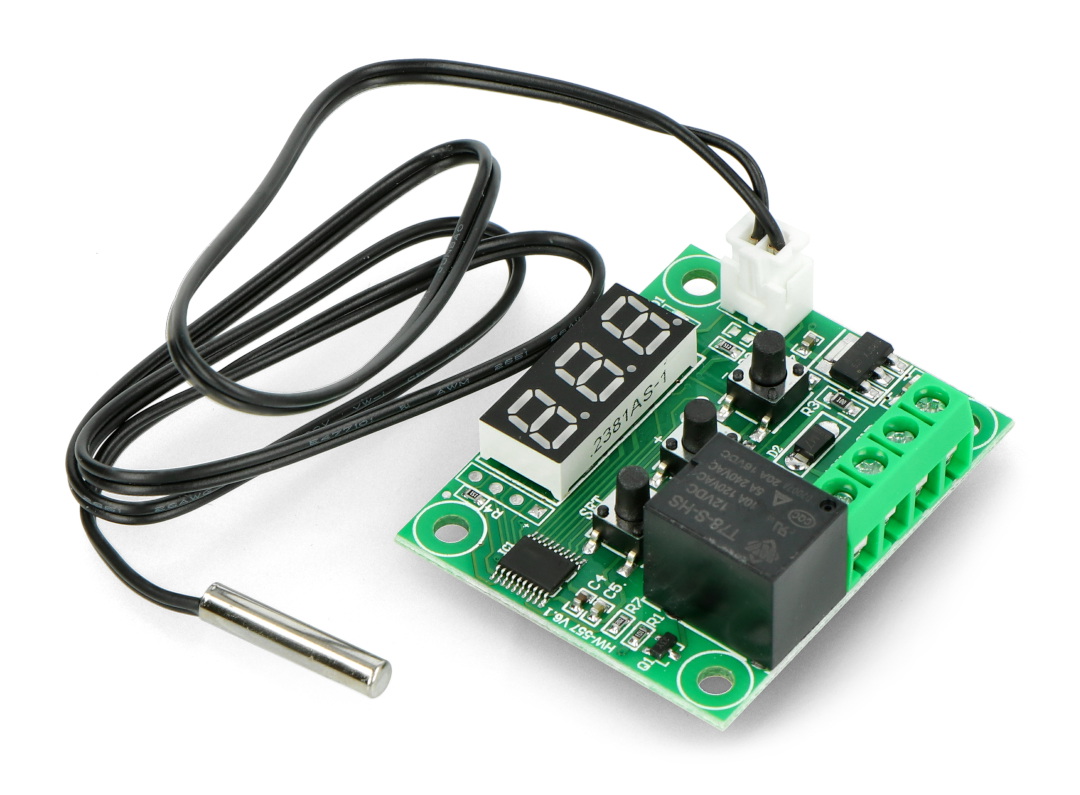

Termostat W1209 .
Programowanie
- MENU: aby wejść w tryb programowania należy przytrzymać przycisk SET przez ok. 5 s
- Wybór trybu P0 - P6 za pomocą przycisków + i -
- Wejście w wybrany tryb zatwierdzane przyciskiem SET
- Zatwierdzenie wybranej wartości przyciskiem SET
Tryby programowania
- P0: wybór chłodzenie lub grzanie, C/H
- P1: ustawienie histerezy, od 0,1°C do 15°C
- P2: górna granica temperatury, 110 °C
- P3: dolna granica temperatury, -50°C
- P4: Ustawienie odchyłki temperatury, od -7°C do 7°C
- P5: czas opóźnienia załączania przekaźnika, zakres od 0 s do 10 s
- P6: alarm zbyt wysokiej temperatury, zakres od 0°C do 110°C
Termostat z czujnikiem temperatury - prosty i inteligentny dodatek do instalacji budynkowych
Zapewnienie odpowiedniej temperatury wewnątrz budynku wpływa na jego komfort użytkowania, niezależnie od pory roku i warunków pogodowych na zewnątrz. Aby temperatura w pomieszczeniu była utrzymywana na wymaganym poziomie w sposób bezobsługowy, systemy ogrzewania, wentylacji i klimatyzacji muszą być sterowane poprzez sprzężenie zwrotne. W takiej aplikacji znakomicie swoją rolę spełnia termostat z czujnikiem temperatury.
Kontrola temperatury w czasie rzeczywistym
Termostat W1209 jest wyposażony w czujnik temperatury, który wykonuje pomiar temperatury w czasie rzeczywistym. Temperatura jest zamieniana na sygnał napięcia - po przekroczeniu zaprogramowanej wartości progowej, podawane jest napięcie na cewkę wbudowanego przekaźnika. Przekaźnik wyjściowy załącza i wyłącza zasilanie obwodów wentylacji, klimatyzacji i ogrzewania, odpowiednio do zaprogramowanych parametrów termostatu.
