Opis produktu: Sonda pomiarowa wysokiej temperatury PT100 - 7 x 50 mm
Wodoodporny, analogowy czujnik wysokiej temperatury działający w zakresie od -200°C do 420°C. Wyjściem jest rezystancja zależna od temperatury. Długość sondy jest równa 50 mm.
Specyfikacja sondy pomiarowej
- Ty czujnika PT100
- Długość sondy: 50 mm
- Średnica sondy: 7 mm
- Gwint: M12
- Rezystancja w 0°C: 100 Ω
- Zakres temperatur: od -45°C do 420°C
- Długość przewodu: ok. 100 cm
- Wyprowadzenia: 3 przewody
Charakterystyka czujnika PT100.

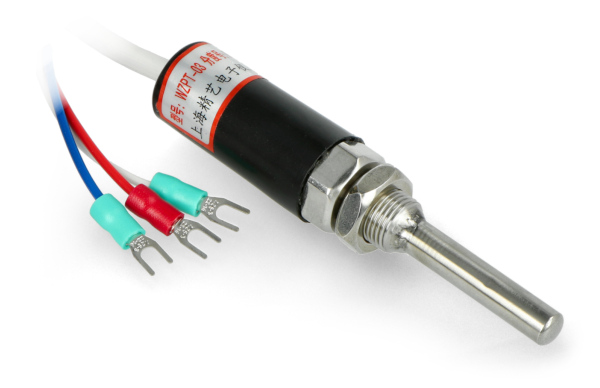

Sonda pomiarowa wysokiej temperatury PT100 - 7 x 50 mm.
Czym różnią się czujniki termistorowe od rezystancyjnych czujników temperatury?
Zarówno termistory, jak i rezystancyjne czujniki temperatury (RTD) to typy rezystorów, których wartości rezystancji zmieniają się w przewidywalny sposób wraz ze zmianami ich temperatury. Typowo, czujniki RTD składają się z elementu wykonanego z czystego metalu i metalu nieszlachetnego na podłożu ceramicznym. Natomiast termistory składają się z materiałów kompozytowych, zwykle tlenków metali, takich jak mangan, nikiel lub miedź, wraz ze środkami wiążącymi i stabilizatorami.
Sonda temperaturowa RTD - liniowa odpowiedź na zadaną temperaturę
Układ pomiarowy wykorzystujący czujnik termistorowy, musi być dopasowany do charakterystyki czujnika. Podczas gdy w czujniku rezystancyjnym istnieje dodatnia korelacja między rezystancją a temperaturą (wraz ze wzrostem temperatury rośnie również rezystancja), w termistorach o ujemnym współczynniku temperaturowym (NTC) zachodzi zależność odwrotna (rezystancja maleje wraz ze wzrostem temperatury). Zależność między temperaturą a rezystancją jest liniowa dla rezystancyjnej sondy temperaturowej, ale dla termistorów NTC jest wykładnicza i może być wykreślona wzdłuż krzywej. Pod tym względem, interpretacja pomiarów z wykorzystaniem sondy RTD jest znacznie prostsza.
