Opis produktu: Moduł tunera radiowego stereo FM TEA5767 I2C
Moduł pozwalający na budowę w pełni funkcjonalnego radia. Obsługiwany przez magistralę I2C. Zasilany napięciem od 2,5 V do 5,5 V. Posiada wysoką czułość dzięki wbudowanemu wzmacniaczowi niskoszumowemu. Współpracy m.in. z Arduino, AVR, Raspberry Pi.
Specyfikacja
- Napięcie zasilanie: od 2,5 V do 5,5 V
- Prąd zasilania: 15 mA
- Modulacja: FM
- Pasmo: od 70 MHz do 108 MHz
- Wbudowany rezonator kwarcowy: 32,768 kHz
- Interfejs komunikacyjny: I2C
- Raster wyprowadzeń: 2 mm
- Wymiary: 11,2 x 11,2 mm
Szczegóły w dokumentacji.
Rozkład wyprowadzeń

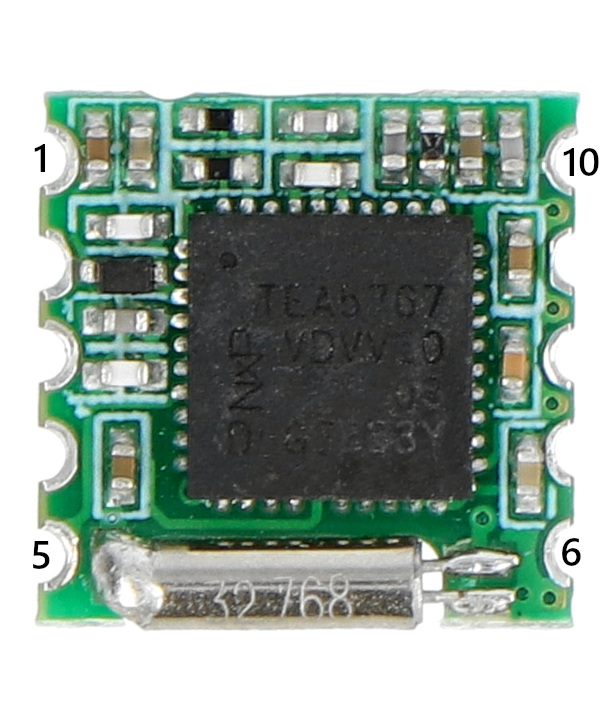

Układ posiada wyprowadzenia do lutowania powierzchniowego SMD. Raster wynosi 2 mm.
| Nr | Nazwa | Opis |
|---|---|---|
| 1 | SDA | Linia danych magistrali I2C. |
| 2 | SCL | Linia zegarowa magistrali I2C. |
| 3 | BUSMODE | Należy podłączyć do masy. |
| 4 | Write/Read | Można pozostawić niepodłączone. |
| 5 | VCC | Napięcie zasilania 5 V. |
| 6 | GND | Masa układu. |
| 7 | R-out | Wyjście - kanał prawy. |
| 8 | L-out | Wyjście - kanał lewy. |
| 9 | MPX0 | Można pozostawić niepodłączone. |
| 10 | ANT | Wyprowadzenie do podłączenia anteny. |
FM - modulacja częstotliwościowa
Większość współczesnych odbiorników radiowych działa na zasadzie modulacji częstotliwościowej (FM), która wyparła modulację amplitudową (AM). Taka modulacja polega na nakładaniu sygnału modulującego na sygnał nośny. Wówczas, sygnał wypadkowy zmienia swoją częstotliwość. W odróżnieniu od modulacji AM, sygnał modulujący FM ma stałą częstotliwość, ale zmienną amplitudę. Im wyższa amplituda sygnału modulującego, tym wyższa częstotliwość sygnału wypadkowego.
Układ scalony TEA5767HN
Sercem modułu tunera radiowego FM, jest specjalizowany układ scalony TEA576HN od NXP. Jest to zintegrowany układ nadajnika i odbiornika wraz z obwodami stabilizującymi odbiór i nadawanie sygnału. Układ nie wymaga dodatkowej kalibracji i wymaga do funkcjonowania minimalnej liczby elementów, które znajdują się na gotowej płytce oferowanego modułu. Radio może być dostrojone do pasma FM nadawanego na terenie Europy, USA i Japonii.
