Opis produktu: Teensy++ 2.0 - zgodny z Arduino - SparkFun DEV-11781
Moduł o niewielkim rozmiarze posiadający wielkie możliwości. Wyposażony w 8-bitowy mikrokontroler AT90USB1286 16 MHz, 128 kB Flash, 8 kB RAM 4 kB EEPROM. Posiada 46 piny wejścia/wyjścia z czego 9 kanałów PWM i 8 wejść analogowych, interfejsy komunikacyjne: UART, SPI i I2C. Wyprowadzenia pracują z napięciem 5 V.
Teensy++ 2.0 - zgodny z Arduino - SparkFun DEV-11781.
Wejścia/wyjścia
Układ posiada 46 pinów I/O. Między nimi znajduje się 8 wejść analogowych wysokiej rozdzielczości, 9 wyjść PWM, 3 interfejsy UART, interfejs SPI, I2C.

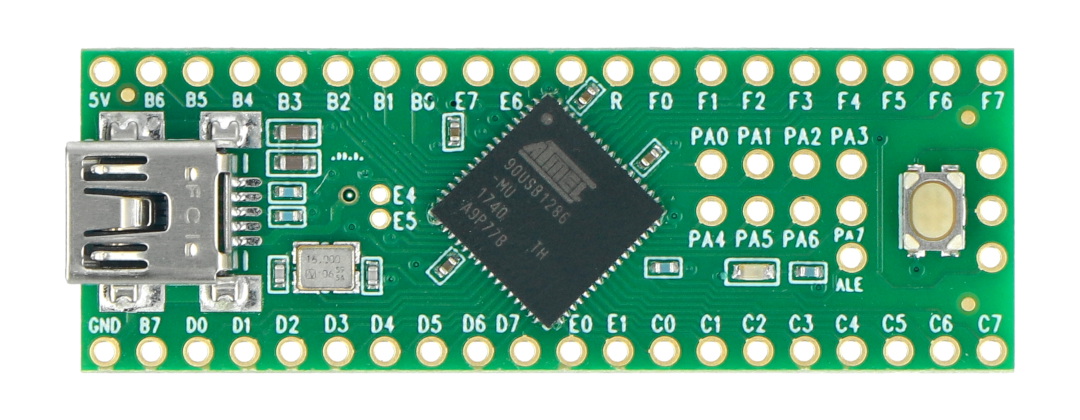

Rozkład wyprowadzeń modułu Teensy++ 2.0
Programowanie
Moduł posiada wgrany bootloader, dzięki czemu można go programować wykorzystując wbudowane złącze microUSB, bez potrzeby użycia zewnętrznego programatora. Do celu można wykorzystać dowolne środowisko języka C lub, po wgraniu rozszerzenia teensyduino, przez Arduino IDE.
Specyfikacja
- Napięcie zasilania: 5,5 V
- Mikrokontroler: AT90USB1286 (dokumentacja)
- Pamięć Flash: 128 kB
- Pamięć RAM: 8 kB
- Pamięć EEPROM: 4 kB
- 8 wejść analogowych o wysokiej rozdzielczości
- 46 cyfrowe wejścia/wyjścia (tolerancja 5 V na wejściach cyfrowych)
- 9 wyjść PWM
- 3 interfejsy
- UART
- SPI
- I2C
- Wymiary: 50,8 x 17,8 mm
Możliwość wyboru środowiska programowania
Płytka Teensy++ 2.0 od SparkFun Electronics, została zaprojektowana tak, aby zapewnić kompatybilność ze środowiskiem Arduino IDE oraz z osprzętem przeznaczonym do współpracy z oryginalnymi płytkami Arduino. Oprócz środowiska Arduino IDE, moduł Teensy++ 2.0 możemy także zaprogramować klasycznie w języku C z pełnym dostępem do wszystkich elementów architektury sprzętowej pokładowej mikrokontrolera, korzystając np. ze środowiska Eclipse z zainstalowaną wtyczką do programowania mikrokontrolerów AVR. Dzięki temu, Teensy++ 2.0 to znakomite narzędzie zarówno dla początkujących jak i doświadczonych elektroników.
Jakie projekty możesz wykonać na bazie płytki Teensy++ 2.0?
Standardowe płytki Arduino, np. Arduino UNO R3, zawierają mikrokontroler ATmega 328P, który posiada wbudowany przetwornik ADC z 6-kanałowym multiplekserem. Jeśli nasz projekt wymaga podłączenia większej liczby potencjometrów, wówczas warto sięgnąć po płytkę Teensy++ 2.0, która posiada osiem wejść analogowych. Dzięki temu, możemy zbudować np. syntezator muzyczny z możliwością sterowania do ośmiu parametrów implementowanych programowo, obejmujących m.in. częstotliwość odcięcia i rezonans filtra dolnoprzepustowego, narastanie i opadanie obwiedni filtra i wzmacniacza, a także częstotliwość oscylatora przebiegów wolnozmiennych do modulacji.
