Opis produktu: Płytka drukowana uniwersalna ProtoMate do XIAO i QT Py - PiHut 106565

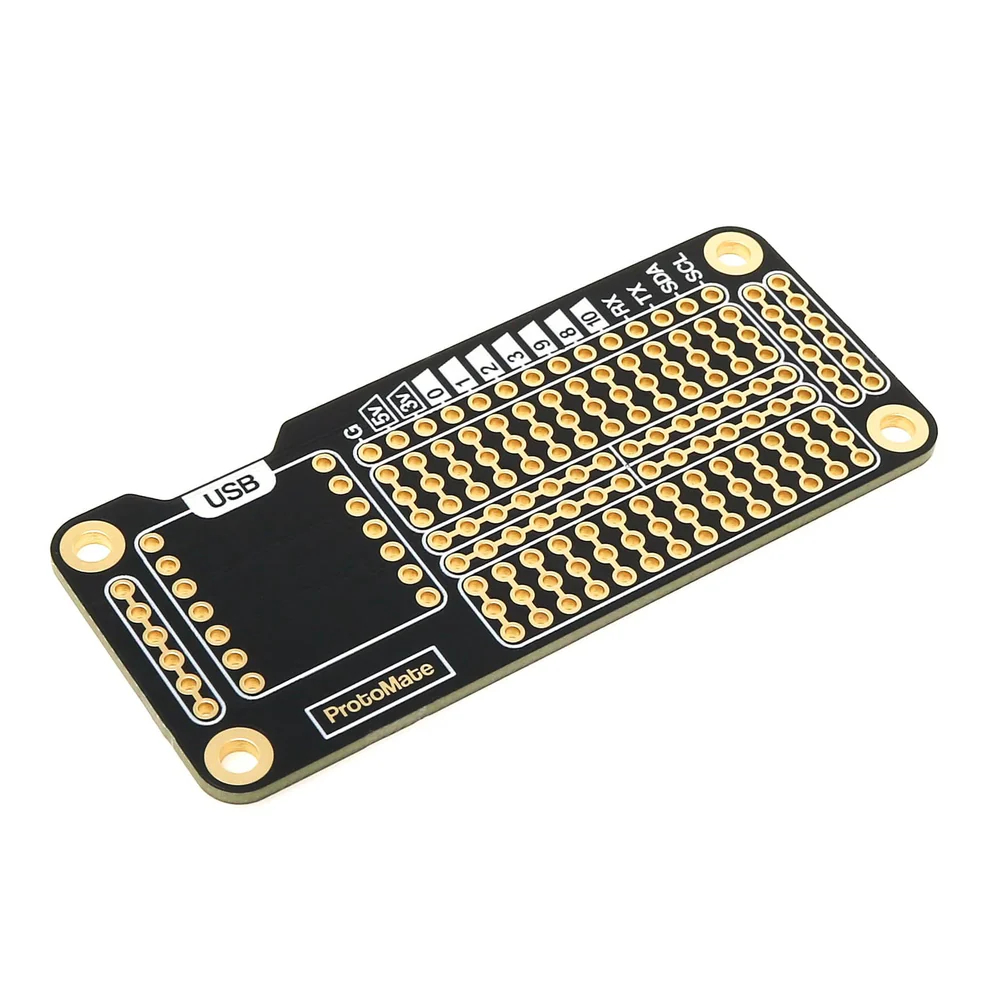

ProtoMate dla XIAO i QT Py to płytka prototypowa w stylu płytki stykowej do lutowania, zaprojektowana z myślą o płytkach deweloperskich Seeed XIAO oraz Adafruit QT Py (sprzedawanych oddzielnie). Umożliwia łatwe przejście od nietrwałych połączeń na płytce stykowej i przewodów połączeniowych do solidnego, lutowanego prototypu na PCB, który sprawdzi się w projektach długoterminowych i użytkowych. Centralna część płytki oferuje obszar lutowniczy w stylu płytki stykowej (14 x 8 pól) z podziałem na tory, dzięki czemu budowa układów jest intuicyjna i czytelna. Wyprowadzenia GPIO XIAO/QT Py są rozmieszczone w logicznej kolejności wzdłuż krawędzi obszaru roboczego, co znacząco ułatwia planowanie i prowadzenie połączeń. Dodatkowe tory boczne pozwalają na wygodne tworzenie wspólnych linii zasilania, takich jak 5 V czy GND.
Płytka drukowana uniwersalna ProtoMate do XIAO i QT Py - PiHut.
ProtoMate for XIAO i QT Py to płytka prototypowa, zaprojektowana z myślą o Seeed XIAO oraz Adafruit QT Py.Cechy szczególne
- Płytka prototypowa kompatybilna z Seeed XIAO oraz Adafruit QT Py
- Duży obszar lutowniczy (14 x 8) z dzielonymi torami centralnymi

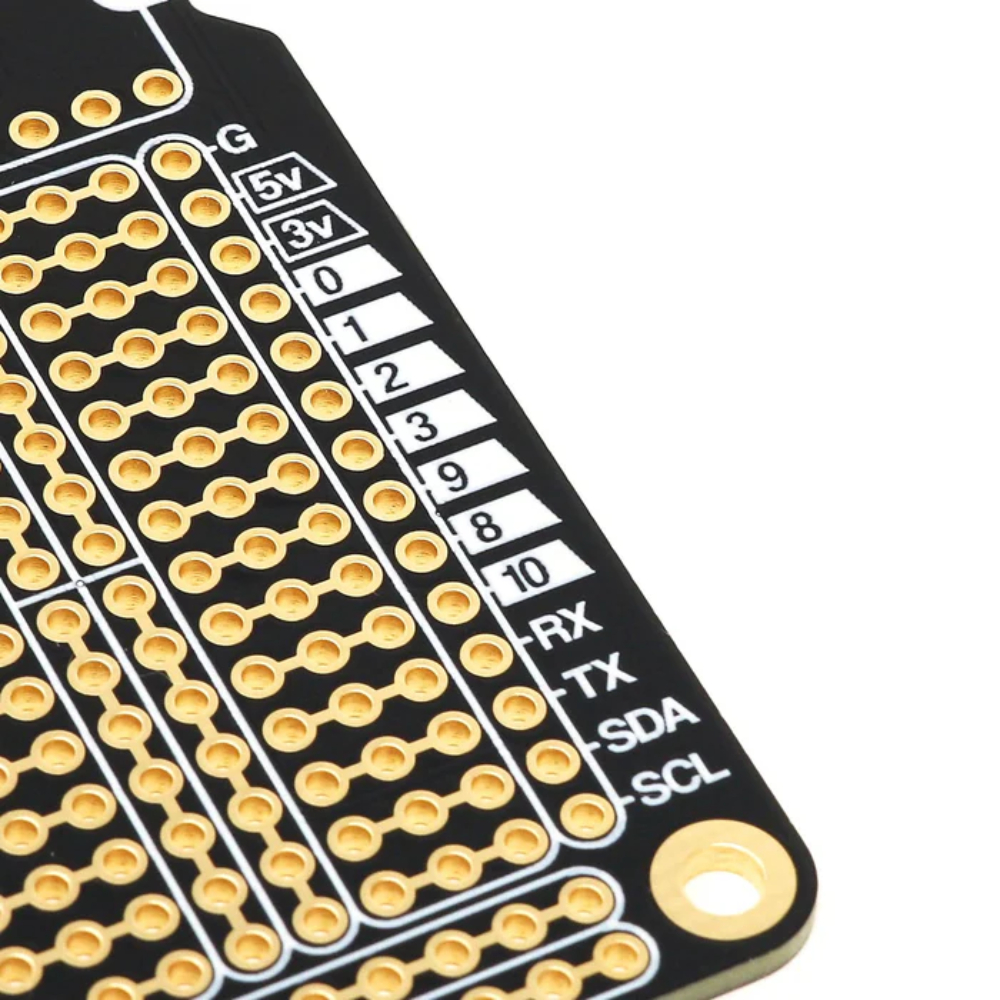

- Wyprowadzenia GPIO uporządkowane w kolejności pinów płytki
- Boczne tory połączeń do tworzenia banków zasilania lub sygnałów
- Możliwość modyfikacji połączeń poprzez przecięcie lub mostkowanie ścieżek
- Powłoka PCB ENIG (złocenie) zwiększająca trwałość i odporność na utlenianie
- Otwory montażowe M2.5 ułatwiające instalację w obudowie

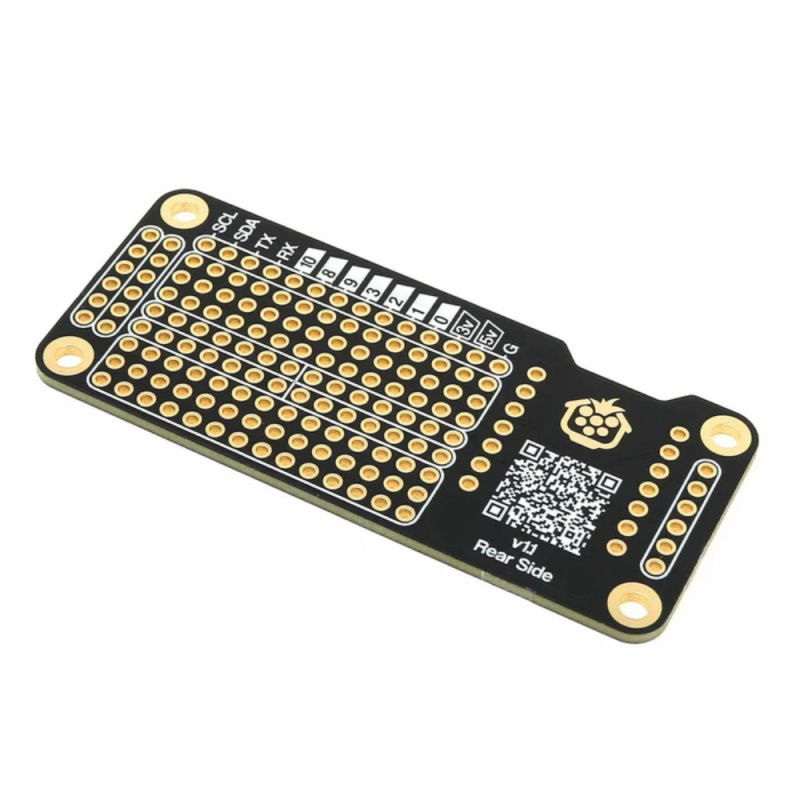

- Oznaczenie strony montażowej („Rear Side”) zapobiegające błędom lutowania
- W zestawie gniazda żeńskie umożliwiające montaż XIAO w formie wymiennej
Zastosowania w praktyce
ProtoMate doskonale sprawdzi się w projektach, gdzie wymagane jest trwałe i estetyczne prototypowanie, np. w elektronice użytkowej, projektach IoT, urządzeniach wearables, automatyce domowej czy edukacji. Jest idealnym wyborem dla osób, które chcą przenieść projekt z etapu testów na płytce stykowej do kompaktowej, niezawodnej formy PCB, bez konieczności projektowania własnej płytki od zera.
Specyfikacja techniczna płytki
- Typ produktu: płytka prototypowa do lutowania
- Kompatybilność: Seeed XIAO, Adafruit QT Py
- Obszar lutowniczy: 14 x 8 pól
- Szyny centralne: dzielone, z możliwością mostkowania
- Szyny boczne: połączone, z możliwością rozcięcia
- Wykończenie PCB: ENIG (złocenie)
- Otwory montażowe: M2.5
- Montaż modułu: bezpośredni lub przez gniazda żeńskie
- Wymiary: 67 x 29 mm

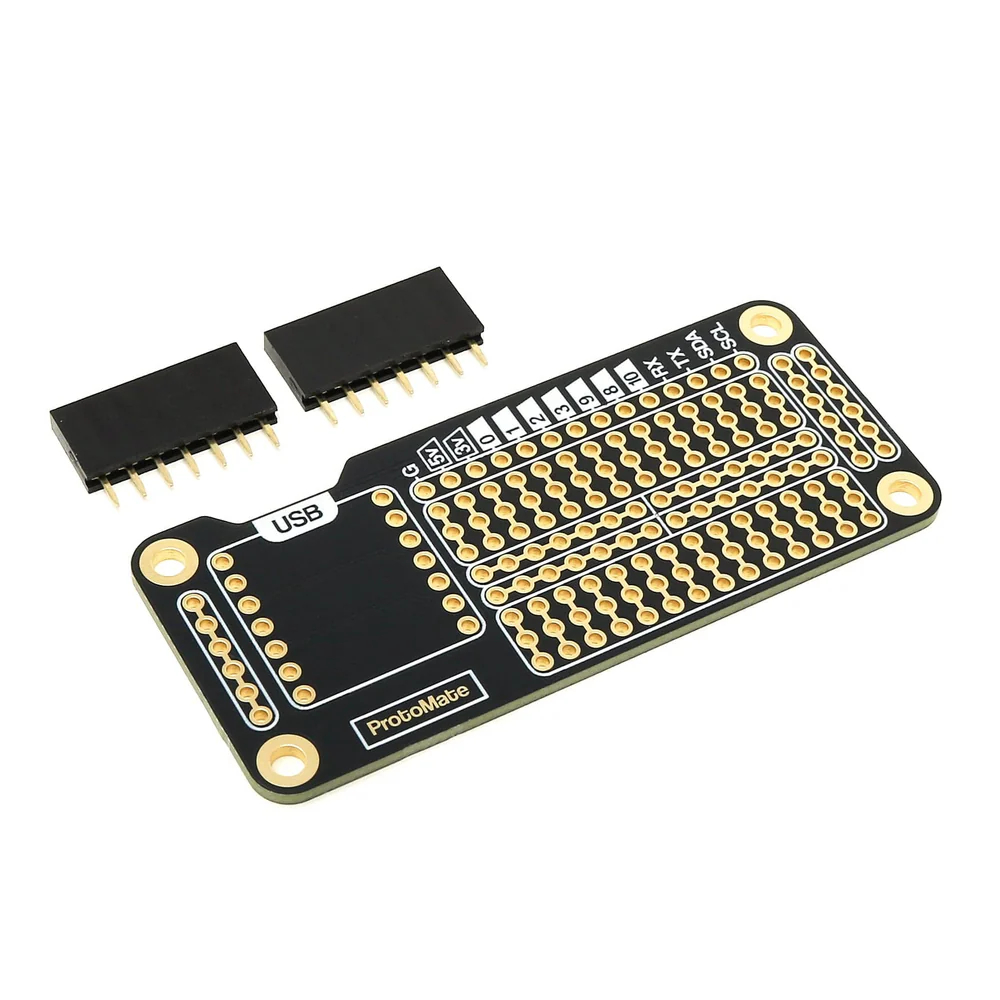

Zawartość zestawu
- 1x płytka prototypowa ProtoMate for XIAO / QT Py
- 2x listwa żeńska 7-pin
Dodatkowe szyny boczne pozwalają na wygodne tworzenie wspólnych linii zasilania, takich jak 5 V czy GND.
