Opis produktu: Zamel Supla GBM-03 - moduł bezpiecznikowy - ochrona trójfazowa 3 x 500 mA
Zamel Supla GBM-03 to moduł bezpiecznikowy przeznaczony do zabezpieczania obwodów elektrycznych przed wzrostem prądu ponad dopuszczalną wartość. Konstrukcja umożliwia ochronę trzech niezależnych faz w jednej kompaktowej obudowie montowanej na szynie DIN (TH35), co pozwala zaoszczędzić miejsce w rozdzielnicy. Moduł wyposażony jest w trzy bezpieczniki 500 mA z możliwością wymiany na wkładki topikowe o maksymalnym prądzie do 6,3 A. Widoczna przerwa w obwodzie po usunięciu lub przepaleniu bezpiecznika zapewnia szybkie rozpoznanie stanu zabezpieczenia.

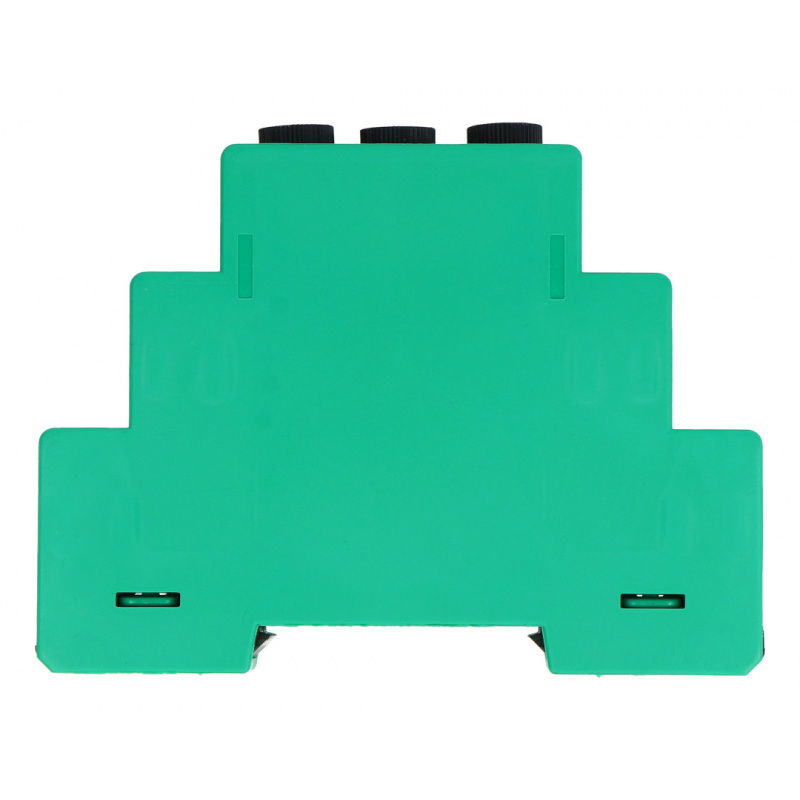

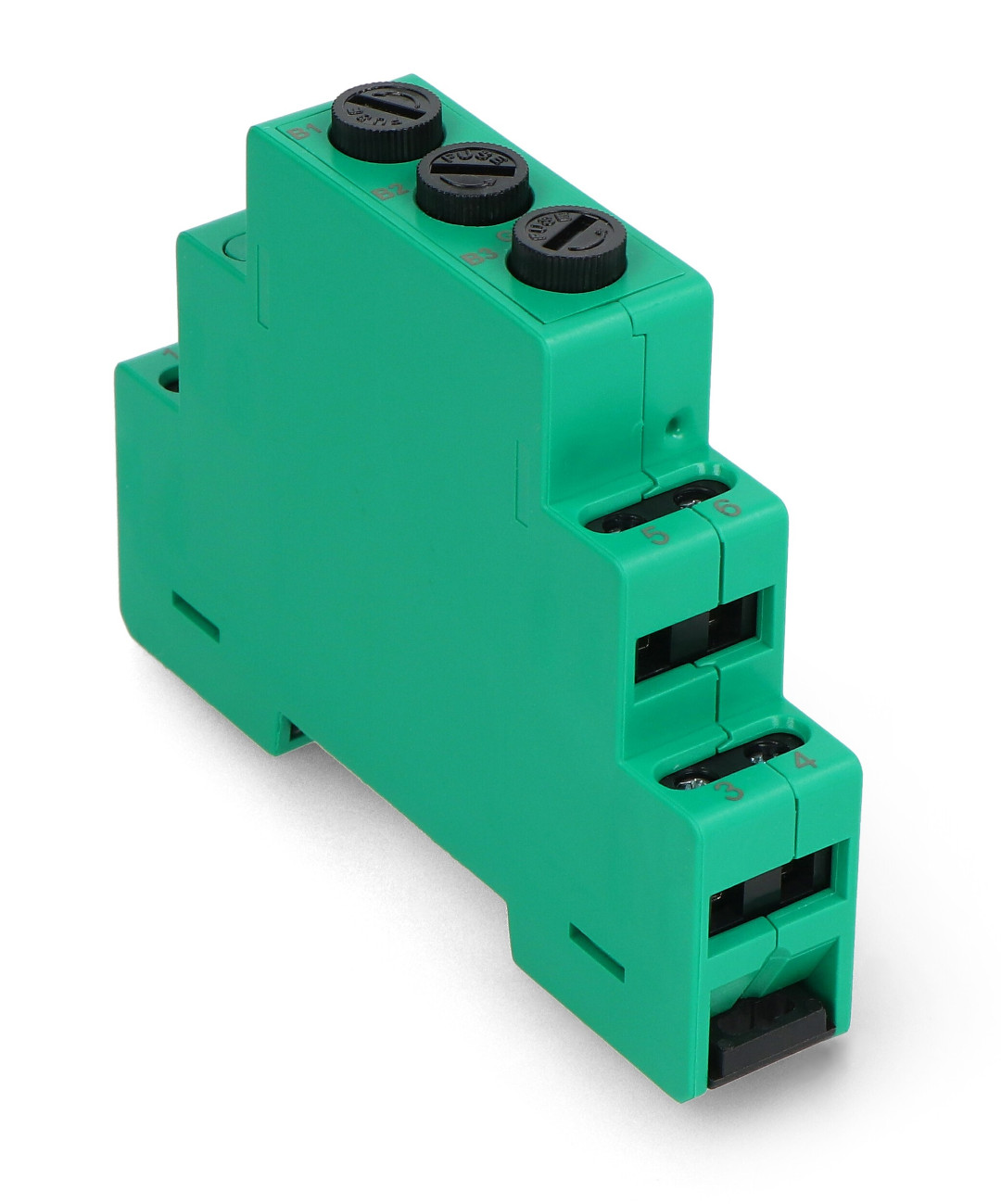

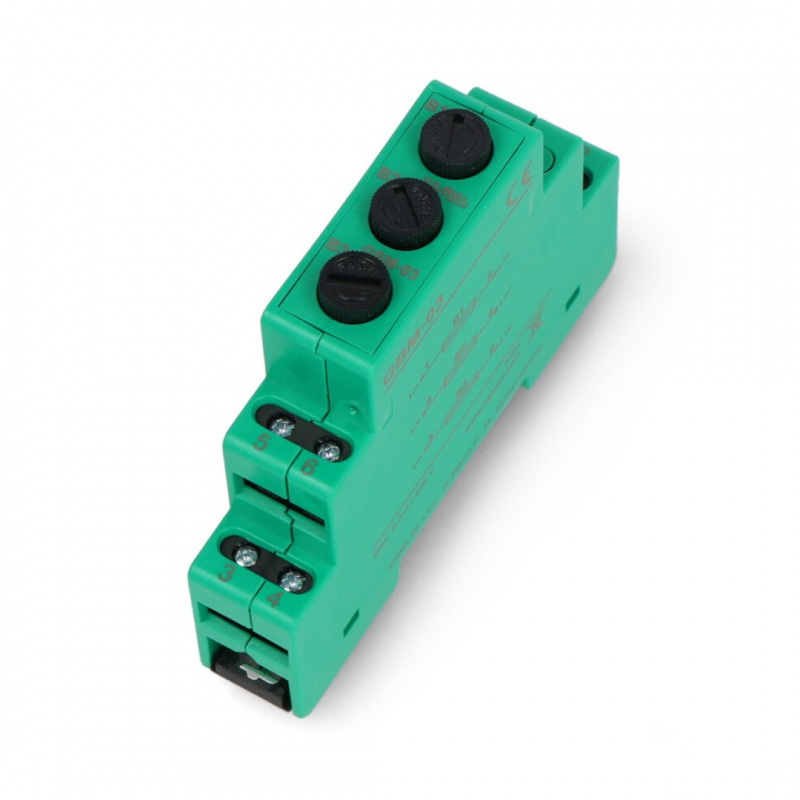

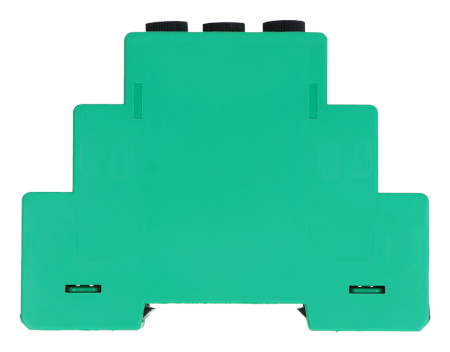

Zamel Supla GBM-03 - moduł bezpiecznikowy - ochrona trójfazowa 3 x 500 mA.
Maksymalny prąd zabezpieczenia to 3 x 6,3 A dla napięcia 400 V.
Główne cechy modułu
- Ochrona trójfazowa w jednej obudowie: trzy niezależne bezpieczniki w formie jednego modułu
- Kompaktowe wymiary: szerokość tylko 17,5 mm pozwala zaoszczędzić miejsce w rozdzielnicy
- Wkładki topikowe: Ø 5 x 20 mm, dostarczane z zestawem - 3 x 500 mA
- Maksymalna wartość zabezpieczenia: 3 x 6,3 A dla napięcia do 400 V
- Bezpieczne połączenia: złącza na przewody o przekroju od 0,2 mm² do 2,5 mm²
- Łatwy montaż: na standardowej szynie TH35
Montaż i podłączenie modułu GBM-03

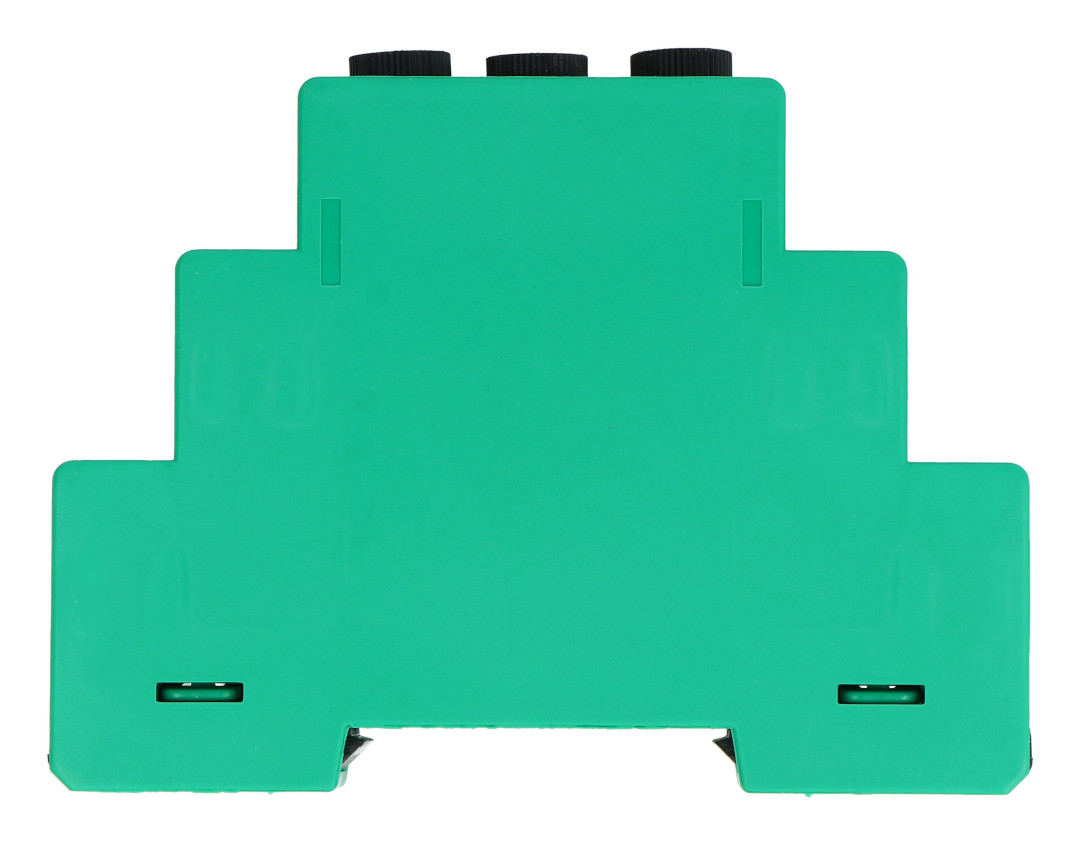

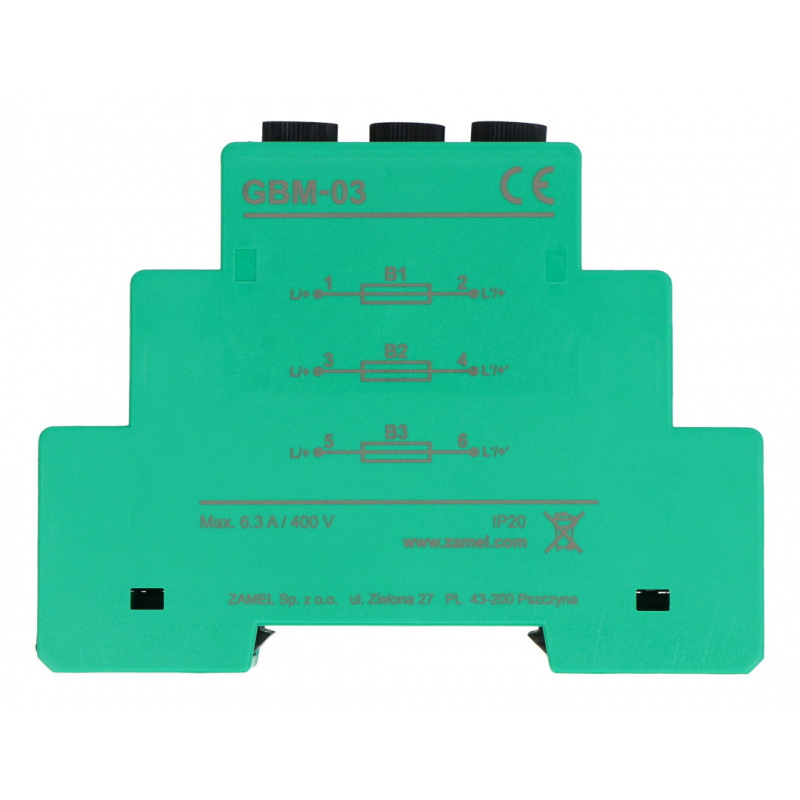

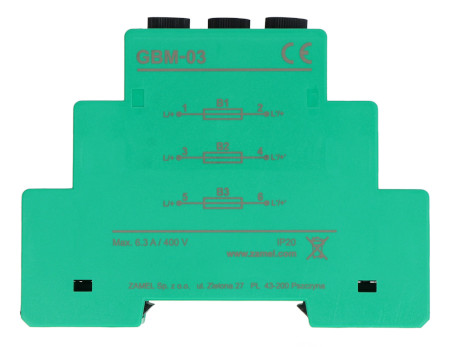

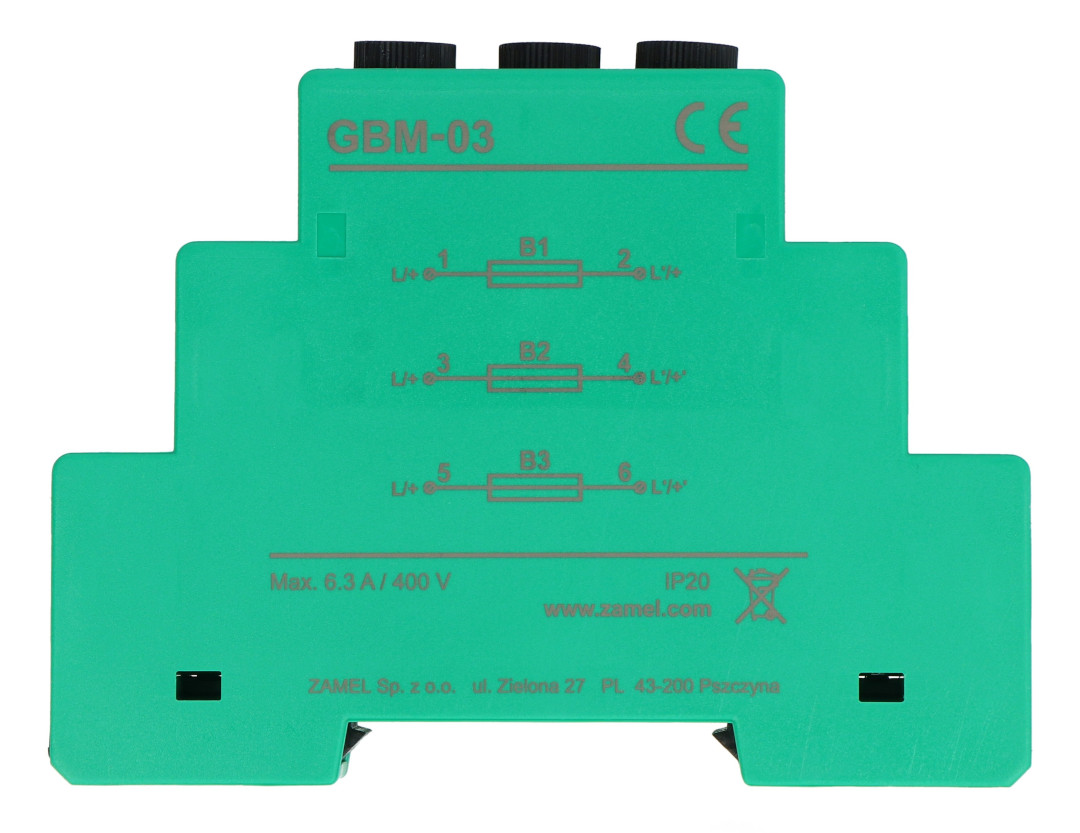

Montaż GBM-03 przebiega w kilku prostych krokach i nie wymaga specjalistycznych narzędzi poza wkrętakiem. Moduł montuje się na szynie DIN (TH35) w rozdzielnicy. Podłączenia należy dokonać zgodnie ze schematem - każdy bezpiecznik ma przypisane dwa zaciski (1-2, 3-4, 5-6). Przewody należy dokręcić z momentem 0,4 Nm, a wkładki bezpiecznikowe dobrać do specyfiki instalacji. Montaż oraz obsługę powinny wykonywać osoby z odpowiednimi uprawnieniami SEP, przy zachowaniu norm bezpieczeństwa.
Zastosowania w praktyce
Moduł bezpiecznikowy GBM-03 to idealne rozwiązanie dla instalacji wymagających kompaktowej i skutecznej ochrony. Sprawdza się m.in. w monitorach energii (np. MEW-01), licznikach LEW-01, czy przekaźnikach ROW-02m i SRW-02m. Doskonale nadaje się jako dobezpieczenie obwodów w instalacjach trójfazowych, chroniąc sprzęt przed skutkami zwarć i przeciążeń.

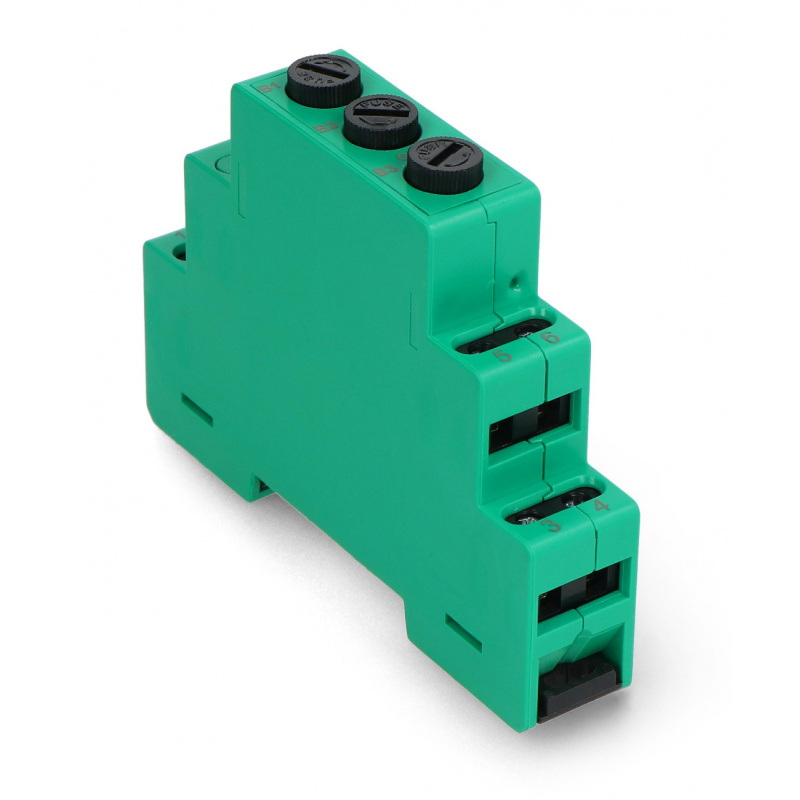

Moduł sprawdzi się do montażu na szynie DIN.
Złącza umożliwiają podłączenie przewodów o maksymalnym przekroju 2,5 mm2.
Specyfikacja techniczna modułu
- Napięcie znamionowe: od 230 V do 400 V AC / DC
- Maksymalny prąd wkładki: 6,3 A
- Rodzaj bezpieczników: topikowe Ø 5 x 20 mm
- Liczba bezpieczników: 3

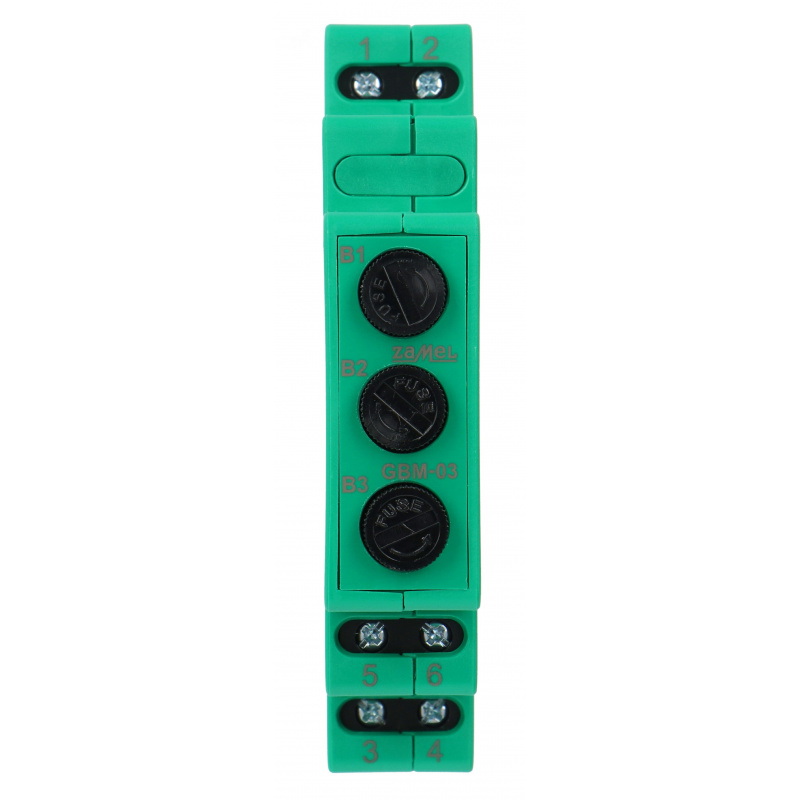

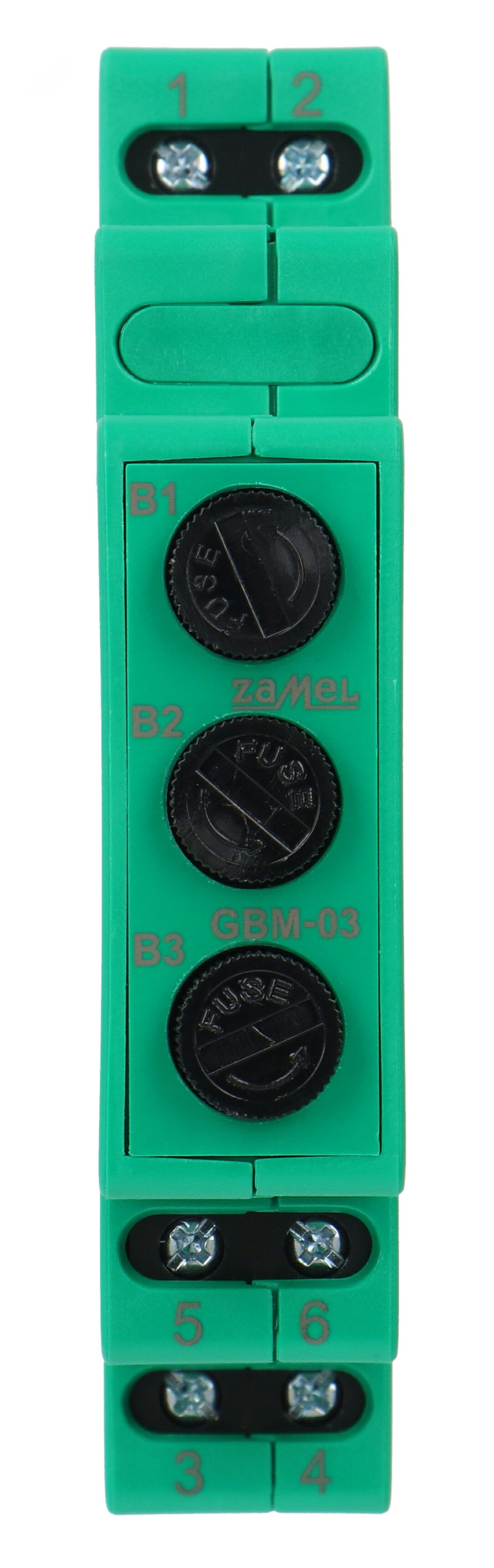

- Liczba zacisków: 6 (1-2, 3-4, 5-6)
- Typ złącz: windowe
- Przekrój przewodów: od 0,2 mm² do 2,5 mm²
- Moment dokręcający: 0,4 Nm
- Temperatura pracy: od -25°C do 50°C
- Stopień ochrony: IP20
- Kategoria przepięciowa: II
- Montaż: na szynie TH35
- Pozycja pracy: dowolna
- Wymiary: 90 x 17,5 x 66 mm
- Masa: 0,047 kg
Zawartość zestawu
- Moduł bezpiecznikowy GBM-03
