Opis produktu: E-paper E-Ink - moduł z wyświetlaczem SPI - 128 x 80 px 1,02'' - dwukolorowy - Waveshare 17575
Moduł z wyświetlaczem wykonanym w technologii E-paper E-Ink wyprodukowany przez Waveshare. Posiada wbudowany kontroler, który wykorzystuje magistralę SPI do komunikacji z zewnętrznymi kontrolerami takimi jak Arduino czy Raspberry Pi. Przekątna ekranu wynosi 1,02", a rozdzielczość jest równa 128 x 80 px. Wyświetlacz prezentuje obraz w dwóch kolorach - czarnym i białym. Jest idealnym wyborem do zastosowań, takich jak etykieta na półce czy identyfikator lokalizacji.
E-paper E-Ink - moduł z wyświetlaczem SPI od Waveshare.
Produkt jest kompatybilny z popularnymi mikrokontrolerami, do których należą między innymi Arduino, Raspberry Pi, Jetson Nano czy STM32. Producent udostępnia także Stronę Wiki produktu, która znacznie ułatwia rozpoczęcie pracy z elementem.

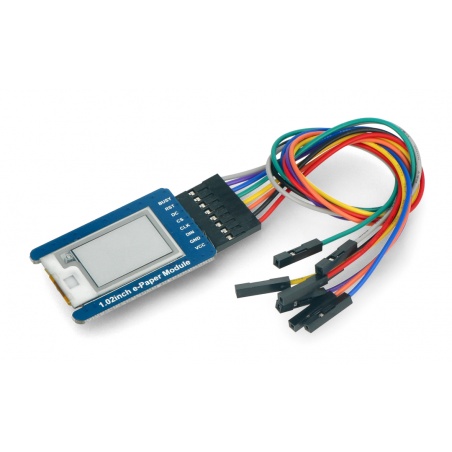

Zestaw zawiera dedykowany przewód połączeniowy.Cechy szczególne
- Wykonany w technologii E-paper E-Ink, wyświetla obraz w dwóch kolorach
- Wyświetlacz nie posiada dodatkowego podświetlenia, a ostatnia wczytana wartość jest prezentowana na długi czas po odłączeniu zasilania
- Moduł charakteryzuje się niskim zużyciem energii

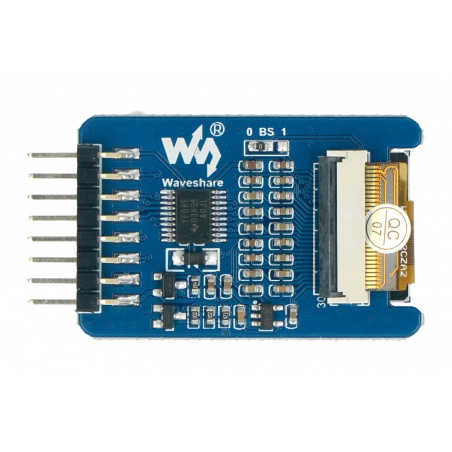

- Wbudowany translator napięcia, kompatybilny z MCU 3,3 V / 5 V

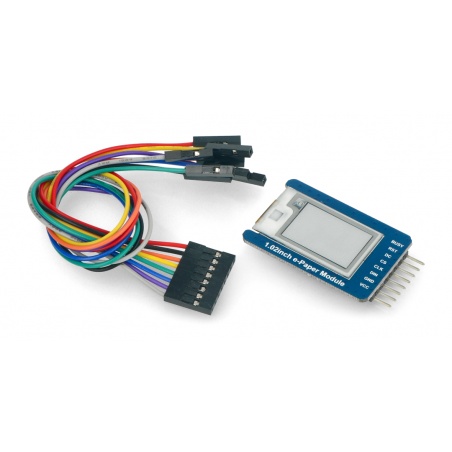

Zawartość zestawu
- Moduł z wyświetlaczem E-paper E-Ink
- Przewód połączeniowy 8-pinowy

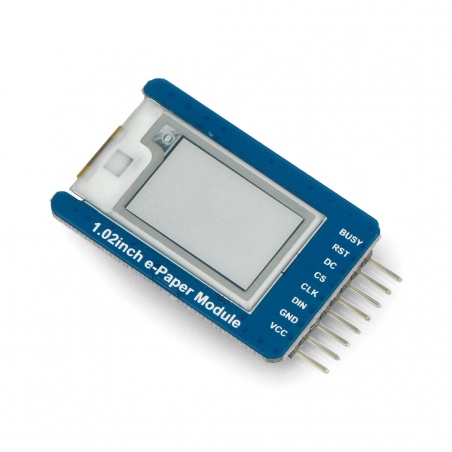

Opis wyprowadzeń
- BUSY - wyjście stanu zajętego
- RST - zewnętrzny pin RESET
- DC - pin wyboru dane / polecenia (dane - stan wysoki; polecenia - stan niski)
- CS - Chip Select interfejsu SPI
- CLK - pin zegara magistrali SPI
- DIN - pin danych MOSI magistrali SPI
- GND - masa układu
- VCC - pin zasilania 3,3 V / 5 V

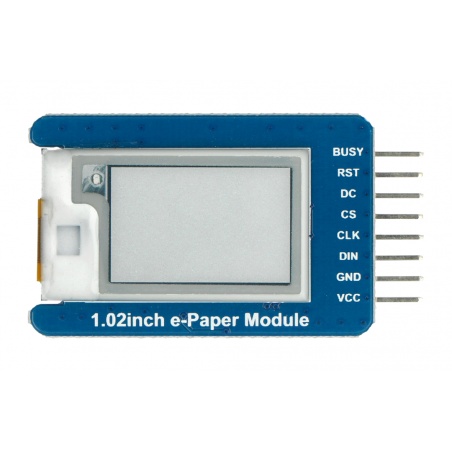

Moduł posiada wyprowadzenia z oznaczeniami, które należy podłączyć według opisanych zależności.
Wymiary modułu są równe 42 x 27 mm.Specyfikacja techniczna modułu
- Typ: wyświetlacz SPI
- Technologia: E-paper E-Ink
- Napięcie zasilania: 3,3 V / 5 V
- Interfejs komunikacyjny: SPI 3-przewodowy / SPI 4-przewodowy
- Rozdzielczość ekranu: 128 x 80 px
- Przekątna: 1,02"
- Rozmiar piksela" 0,175 x 0,17 mm
- Wyświetlane kolory: czarny i biały
- Skala szarości: 2
- Czas pełnego odświeżenia: 2 s
- Moc odświeżania: 26,4 mA
- Kąt widzenia: > 170°
- Wymiary wyświetlacza: 21,76 x 14 mm
- Wymiary modułu: 42 x 27 mm
