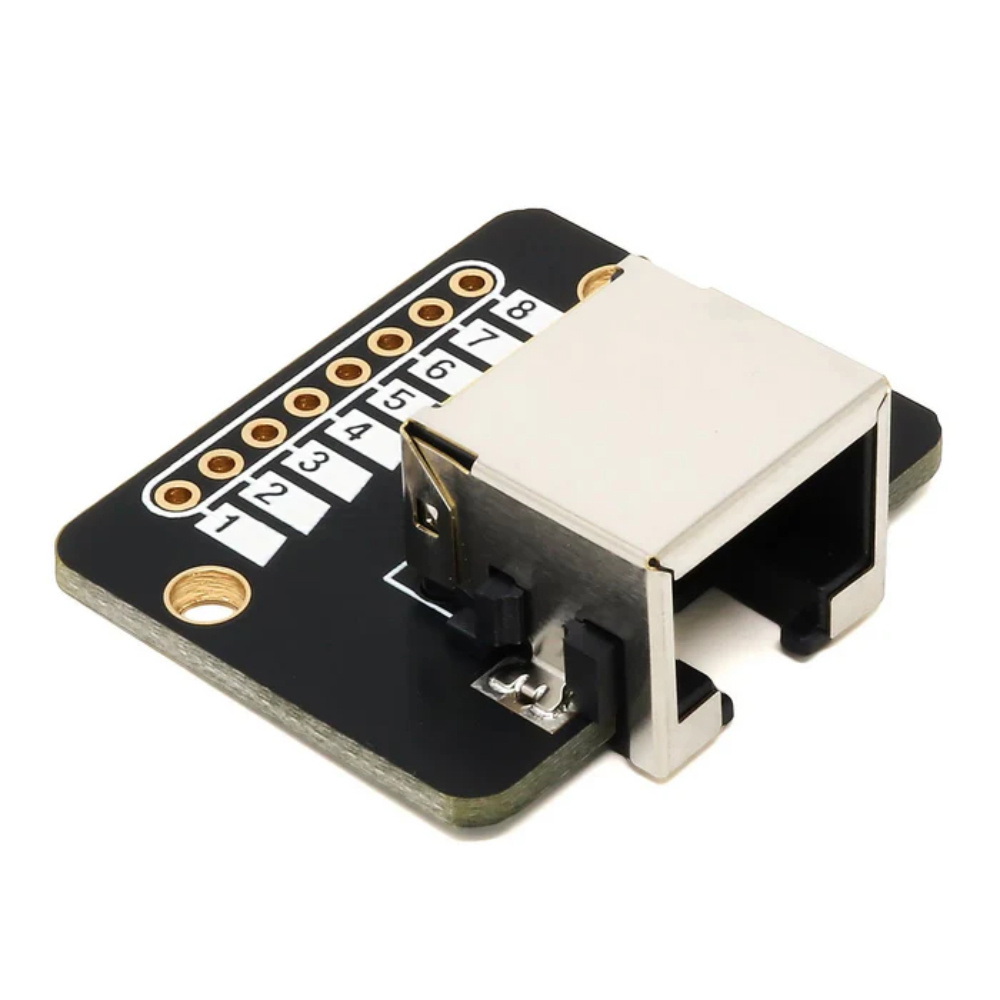

Opis produktu: Moduł ze złączem RJ45 Ethernet - PiHut
Ultra-kompaktowy moduł umożliwiający wygodne wyprowadzenie wszystkich ośmiu linii standardowego złącza Ethernet RJ45 na pola lutownicze o rastrze 2,54 mm. Moduł został zaprojektowany z myślą o projektach elektronicznych, urządzeniach embedded oraz prototypowaniu układów wykorzystujących przewody sieciowe do transmisji sygnałów i danych. Każdy pin złącza RJ45 został wyprowadzony na czytelnie oznaczone pola lutownicze, co pozwala łatwo podłączać przewody, listwy goldpin, terminale śrubowe oraz płytki stykowe. Dodatkowe pady lutownicze od spodu PCB znacząco ułatwiają lutowanie przewodów oraz późniejsze modyfikacje połączeń.
Specyfikacja techniczna
- Typ złącza: RJ45 Ethernet
- Orientacja złącza: pozioma
- Liczba wyprowadzeń: 8
- Raster pól lutowniczych: 2,54 mm
- Typ montażu złącza: SMT
- Dodatkowe pady lutownicze: tak
- Otwory montażowe: M2.5
- Powłoka PCB: pozłacana
- Wymiary płytki: 30 x 24 mm
Zawartość zestawu
- Moduł RJ45
- Listwa goldpin 8-pin 2,54 mm
