Opis produktu: NanoH2 Dev Kit - ESP32-H2 - zestaw deweloperski - M5Stack C149
M5Stack NanoH2 Dev Kit to ultra kompaktowa płytka rozwojowa przeznaczona do tworzenia nowoczesnych urządzeń IoT wykorzystujących komunikację IEEE 802.15.4. Sercem modułu jest układ ESP32-H2FH4S z jednordzeniowym procesorem RISC-V taktowanym częstotliwością do 96 MHz oraz pamięcią Flash 4 MB. Płytka wspiera protokoły ZigBee 3.0, Thread 1.4 oraz Matter, dzięki czemu sprawdzi się w systemach Smart Home, automatyce przemysłowej i energooszczędnych aplikacjach IoT. Na pokładzie znajdują się także dioda RGB WS2812, dioda LED, nadajnik IR, przycisk użytkownika, port Grove oraz złącze USB typu C do zasilania i programowania.
NanoH2 Dev Kit - ESP32-H2 - zestaw deweloperski - M5Stack C149.
Płytka wspiera popularne standardy komunikacji bezprzewodowej ZigBee, Thread oraz Matter, umożliwiając integrację z inteligentnymi systemami automatyki domowej i przemysłowej.
Główne cechy modułu ESP32-H2
- Układ ESP32-H2FH4S: jednordzeniowy procesor RISC-V 32-bit o częstotliwości taktowania do 96 MHz
- Obsługa ZigBee, Thread i Matter: zgodność z nowoczesnymi standardami komunikacji IoT i Smart Home
- Łączność IEEE 802.15.4: energooszczędna komunikacja bezprzewodowa dla urządzeń IoT
- Dioda RGB WS2812: możliwość tworzenia efektów świetlnych i sygnalizacji stanu urządzenia
- Nadajnik podczerwieni IR: sterowanie urządzeniami RTV i elementami automatyki
- Złącze Grove: szybkie podłączanie modułów rozszerzeń bez konieczności lutowania
- USB typu C: wygodne zasilanie oraz programowanie płytki
- Sprzętowe zabezpieczenia: obsługa secure boot oraz szyfrowania pamięci Flash
- Kompaktowa konstrukcja: niewielkie wymiary ułatwiają integrację w małych projektach IoT
Wyprowadzenia i kompatybilność M5Stack NanoH2

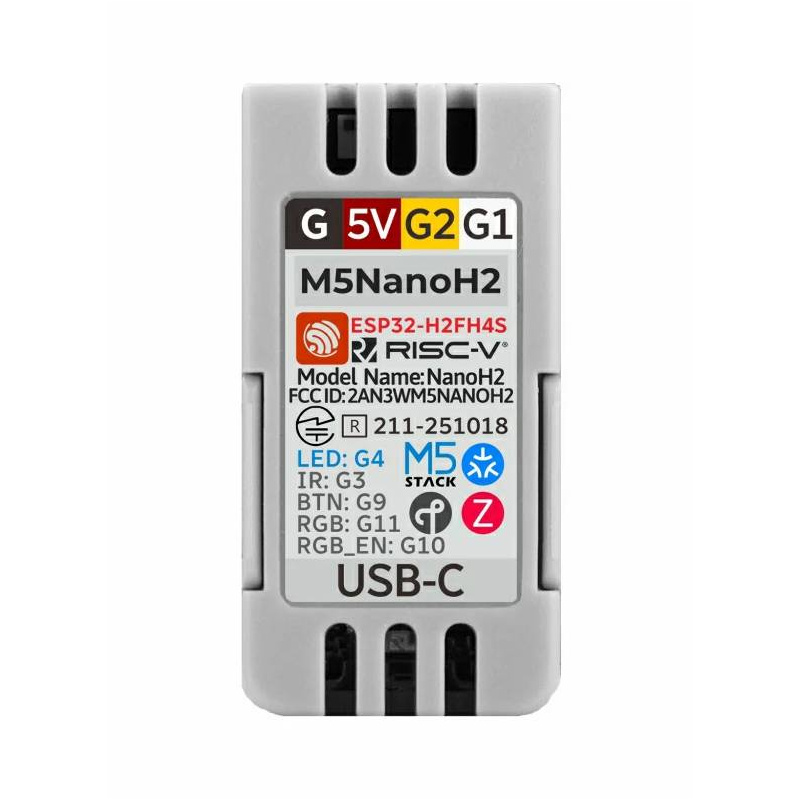

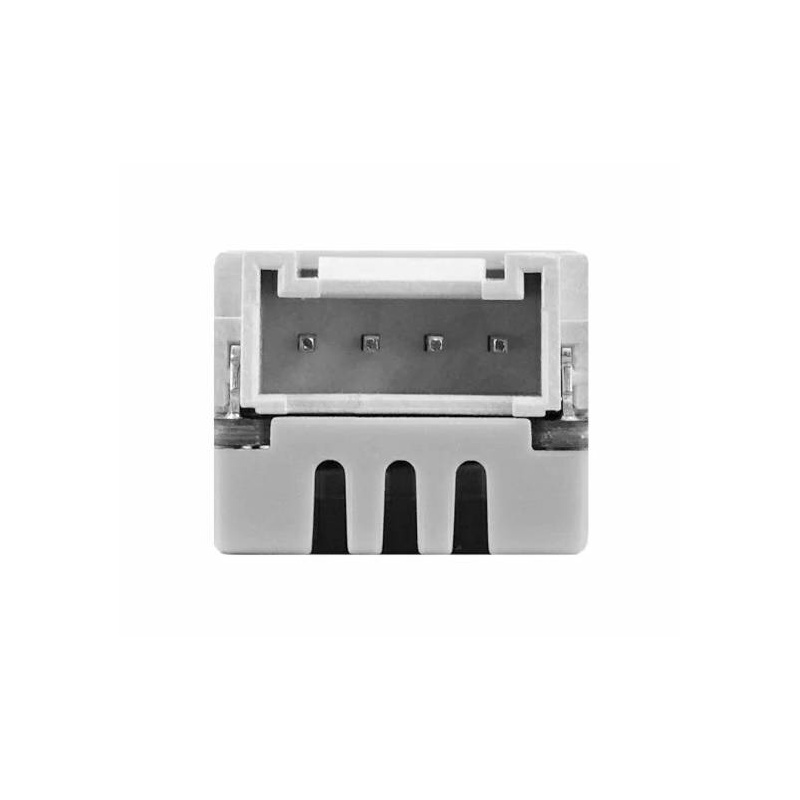

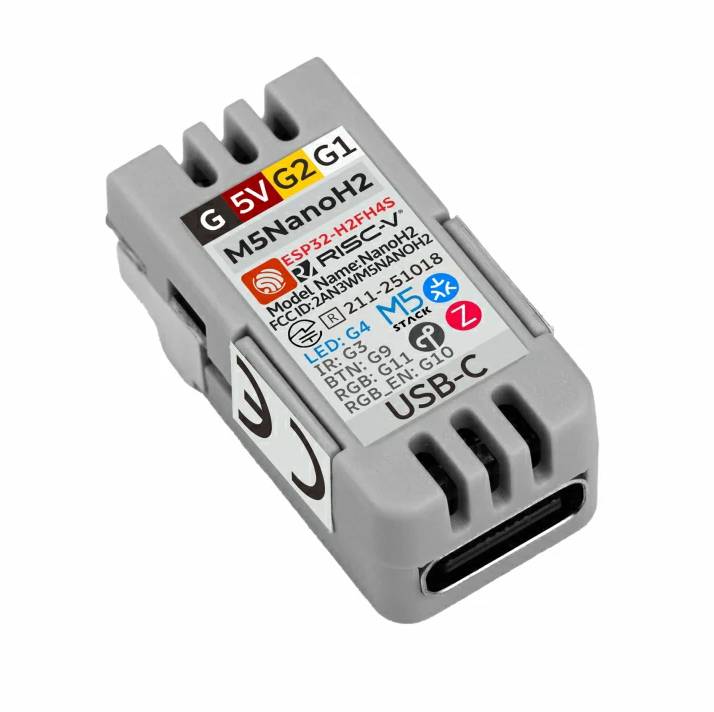

M5Stack NanoH2 został wyposażony w złącze Grove HY2.0-4P, które umożliwia szybkie podłączanie kompatybilnych modułów rozszerzeń. Interfejs udostępnia linie GPIO G1 i G2, zasilanie 5 V oraz masę, co ułatwia integrację z czujnikami, wyświetlaczami i dodatkowymi modułami M5Stack. Na płytce dostępne są także elementy peryferyjne, takie jak przycisk użytkownika, dioda LED, nadajnik IR oraz dioda RGB WS2812. Dzięki zgodności z Arduino i ESP-IDF moduł można łatwo wykorzystać zarówno w prostych prototypach, jak i bardziej zaawansowanych projektach IoT.

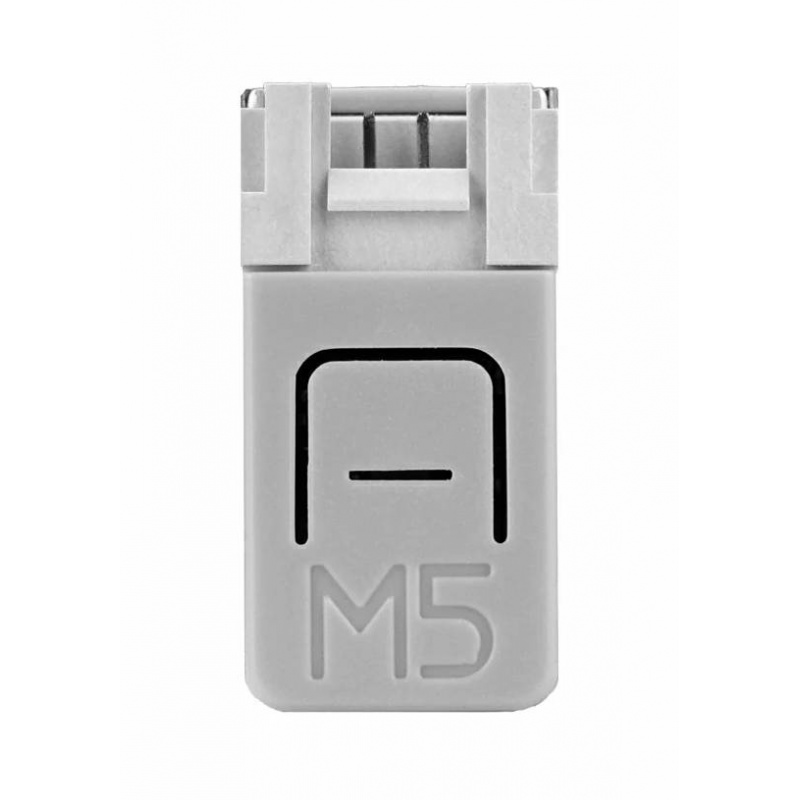

Dzięki złączu Grove możliwe jest szybkie podłączenie dodatkowych modułów M5Stack bez konieczności lutowania.

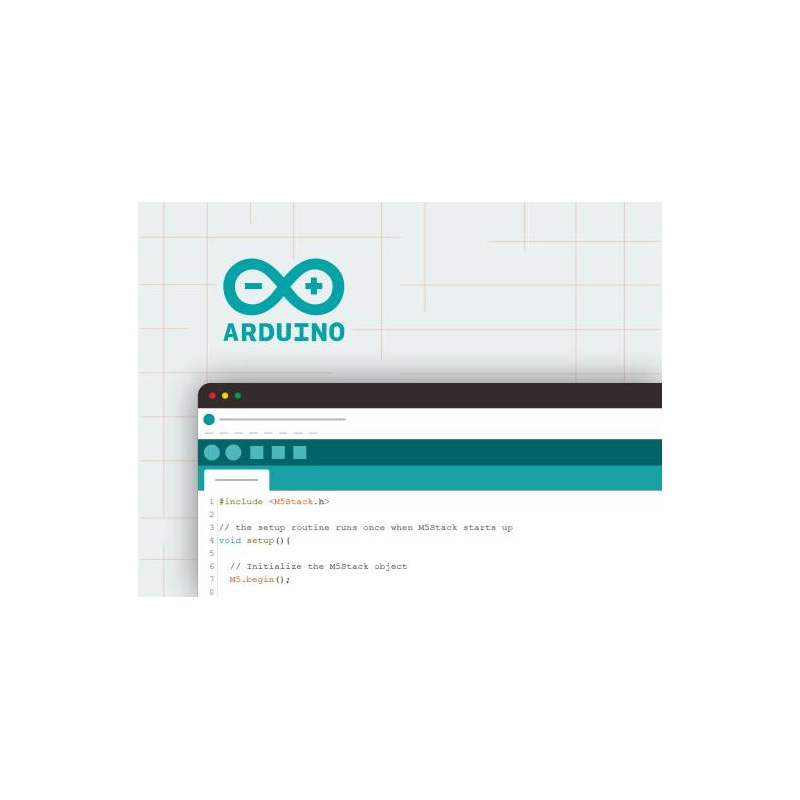

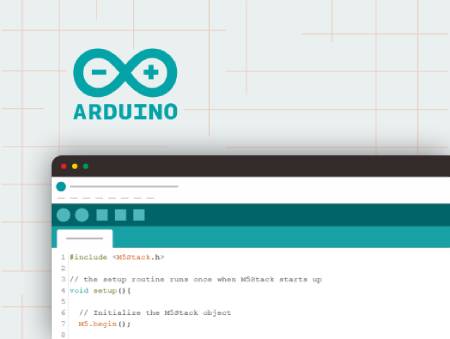

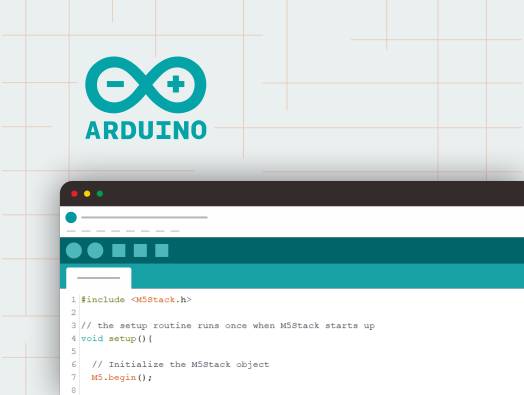

M5Stack NanoH2 może być programowany z wykorzystaniem środowiska Arduino IDE.
Programowanie płytki ESP32-H2 w Arduino IDE i ESP-IDF
Płytka M5Stack NanoH2 może być programowana z wykorzystaniem środowiska Arduino IDE oraz frameworka ESP-IDF. Producent udostępnia dokumentację i przykłady, które ułatwiają rozpoczęcie pracy z modułem oraz obsługę dostępnych peryferiów. W celu wgrania firmware należy uruchomić moduł w trybie Download Mode poprzez przytrzymanie przycisku GPIO9 podczas podłączania przewodu USB typu C. Płytka może być wykorzystywana do tworzenia własnych urządzeń ZigBee, routerów Thread, kontrolerów Matter oraz energooszczędnych sensorów IoT komunikujących się bezprzewodowo.
Specyfikacja techniczna NanoH2 Dev Kit
- Układ SoC: ESP32-H2FH4S
- Procesor: RISC-V 32-bit, jednordzeniowy
- Taktowanie: do 96 MHz
- Pamięć Flash: 4 MB
- Łączność bezprzewodowa: IEEE 802.15.4
- Obsługiwane protokoły: ZigBee 3.0, Thread 1.4, Matter
- Dioda RGB: WS2812
- Nadajnik IR: wbudowany
- Interfejs rozszerzeń: Grove HY2.0-4P

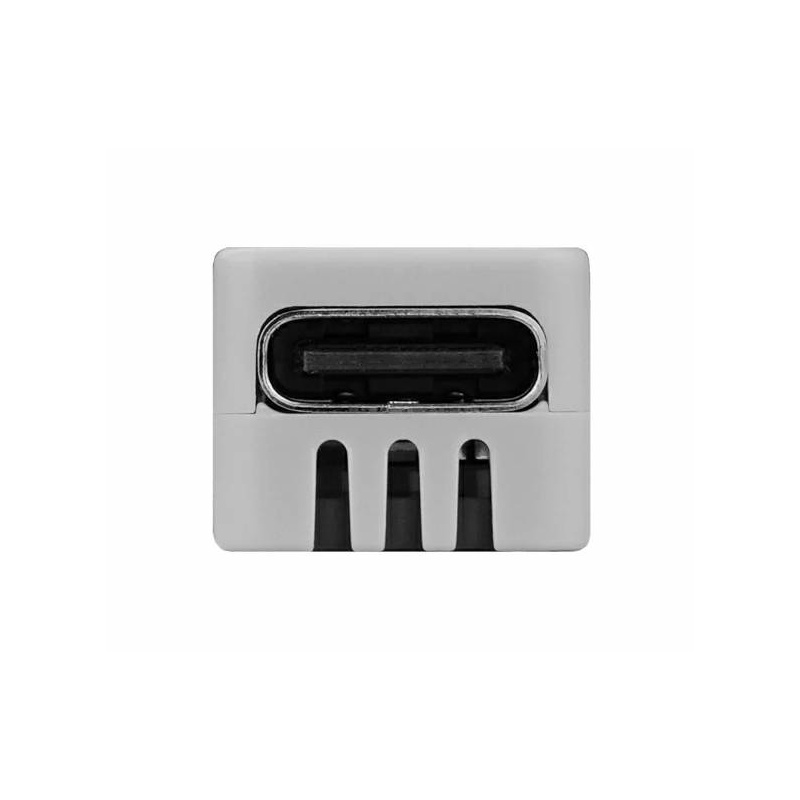

- Złącze: USB typu C
- Maksymalny zasięg OpenThread: do 225 m
- Maksymalne obciążenie Grove: DC 4,43 V / 2 A
- Pobór prądu TX: DC 5 V / 18,68 mA
- Pobór prądu RX: DC 5 V / 18,82 mA
- Pobór prądu RGB: DC 5 V / 10,79 mA
- Pobór prądu LED: DC 5 V / 12,34 mA
- Zasięg nadajnika IR przy 0°: 395 cm
- Zasięg nadajnika IR przy 45°: 70 cm
- Zasięg nadajnika IR przy 90°: 10 cm
- Platformy programistyczne: Arduino, ESP-IDF
- Wymiary: 23,5 x 12 x 9,5 mm
- Masa: 3,7 g
Zawartość zestawu

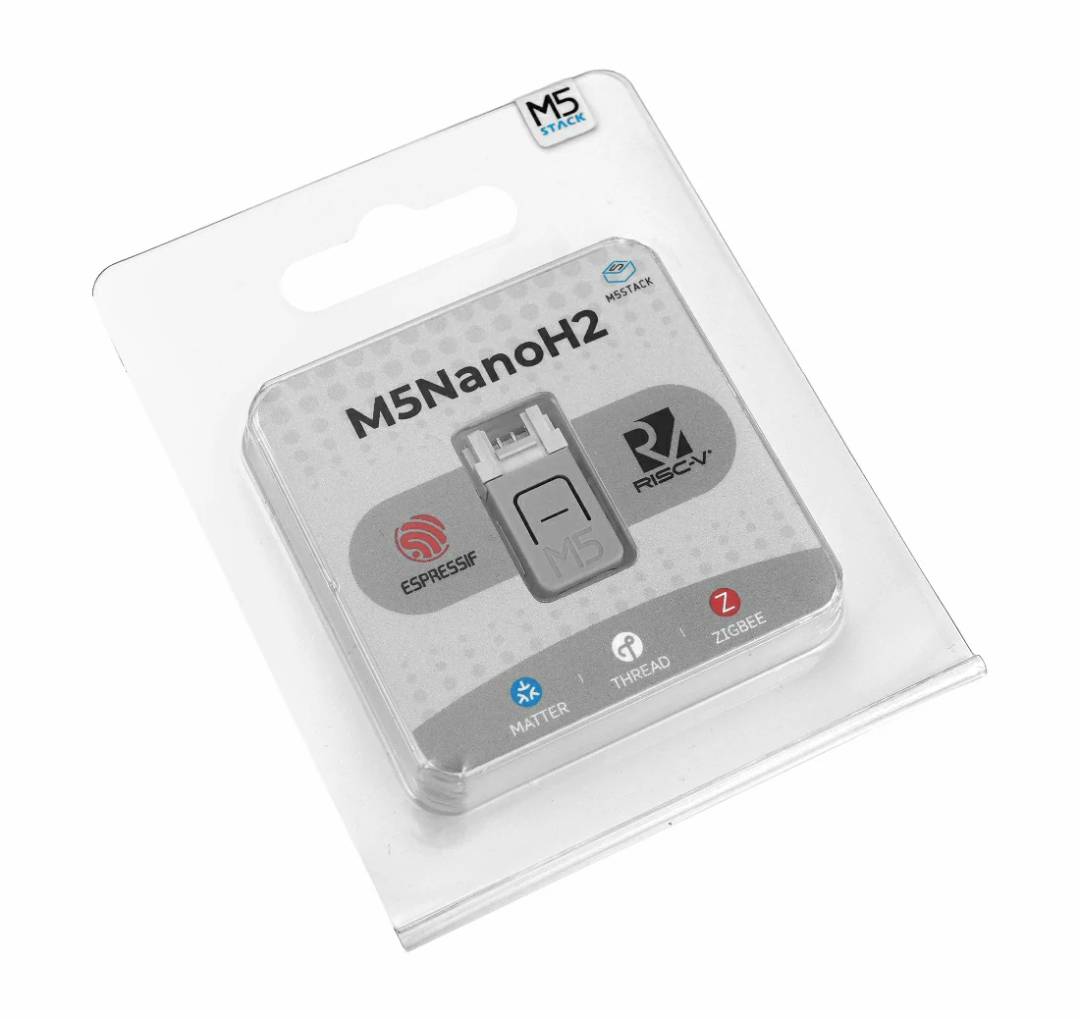

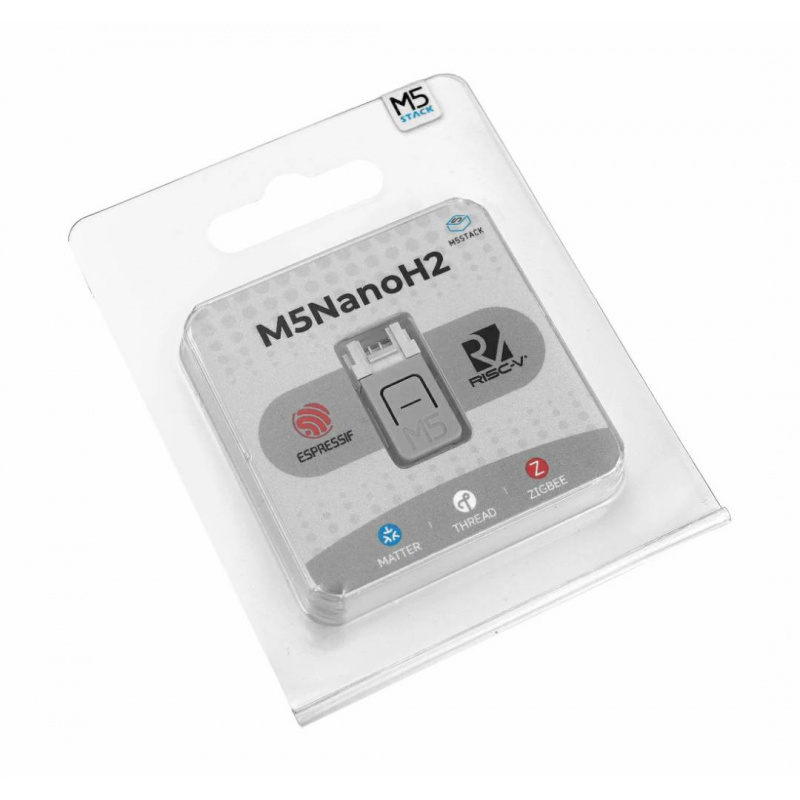

- 1x M5Stack NanoH2 Dev Kit ESP32-H2
Niewielkie wymiary i niski pobór energii umożliwiają wykorzystanie modułu w urządzeniach mobilnych i projektach zasilanych bateryjnie.
