Opis produktu: Tinycontrol tMPC-04 - 4-kanałowy licznik impulsów Modbus RTU
tMPC-04 to kompaktowy moduł umożliwiający integrację liczników impulsowych z systemami automatyki i monitoringu opartymi na protokole Modbus RTU. Cztery niezależne wejścia impulsowe pozwalają jednocześnie monitorować kilka liczników, a wyniki pomiarów udostępniane są jako liczba impulsów, przeliczone zużycie oraz szacowana moc. Domyślna konfiguracja umożliwia natychmiastowe rozpoczęcie pracy bez dodatkowych ustawień, natomiast zaawansowane parametry można wygodnie zmienić za pomocą portu USB. Moduł współpracuje z kontrolerami Tinycontrol LK3.5+ i LK4 oraz innymi urządzeniami obsługującymi komunikację Modbus RTU przez magistralę RS485.

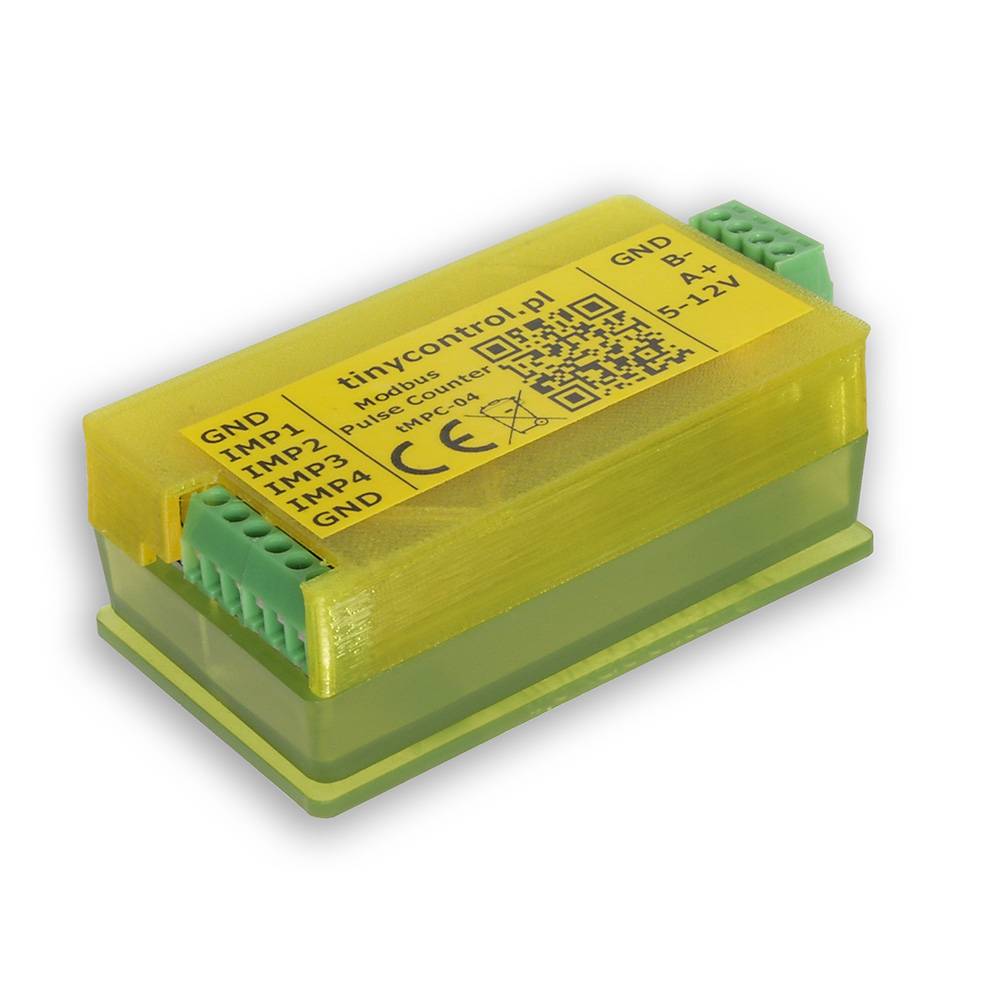

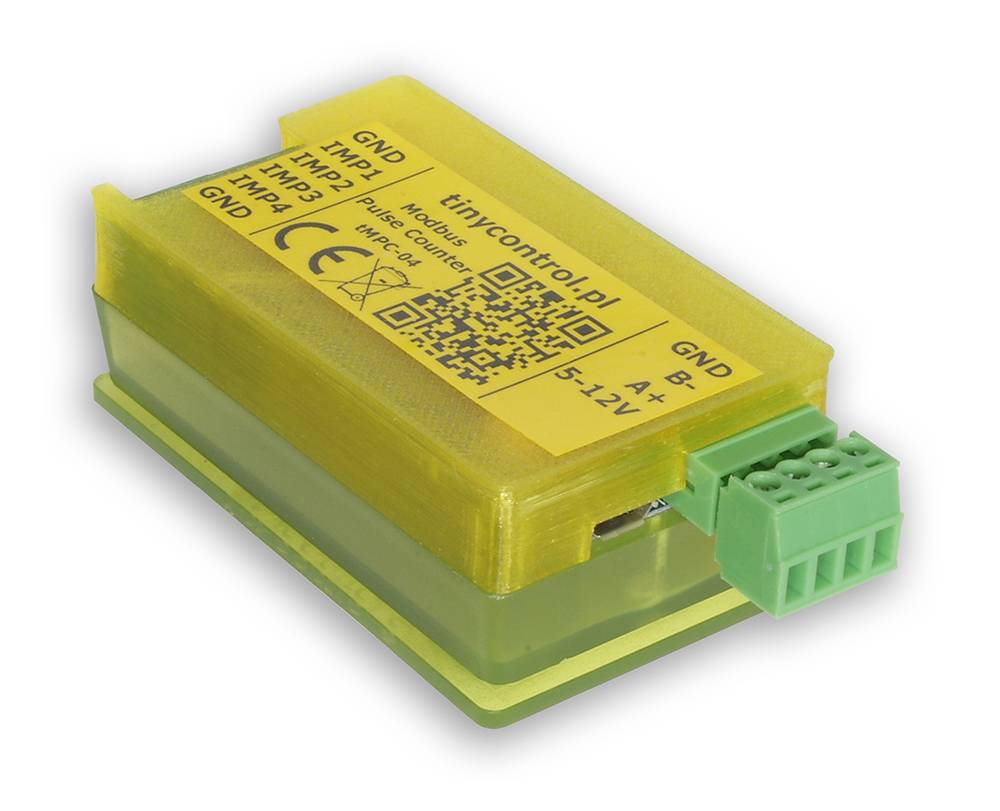

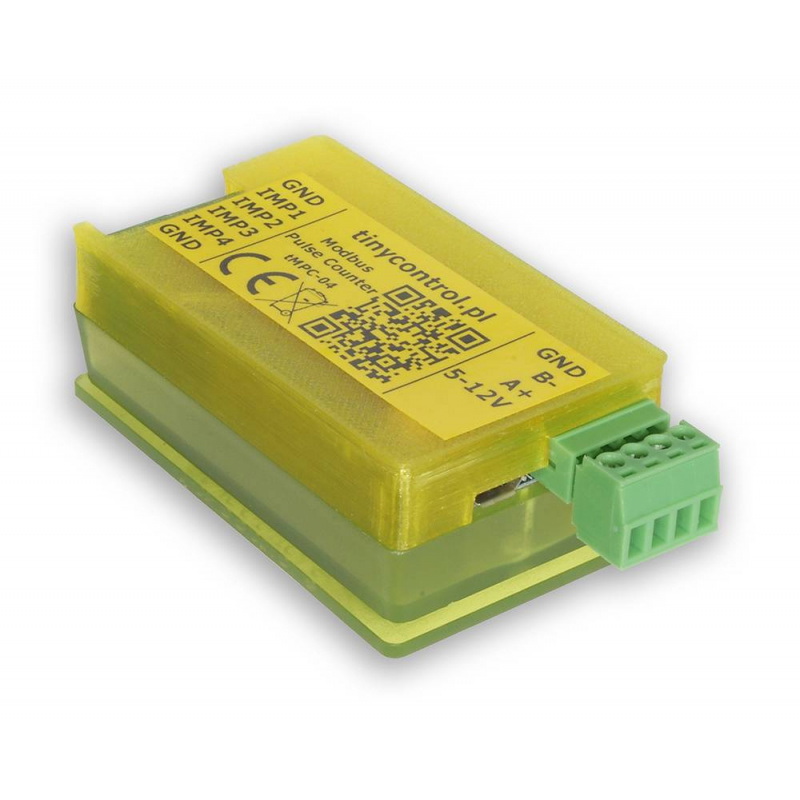

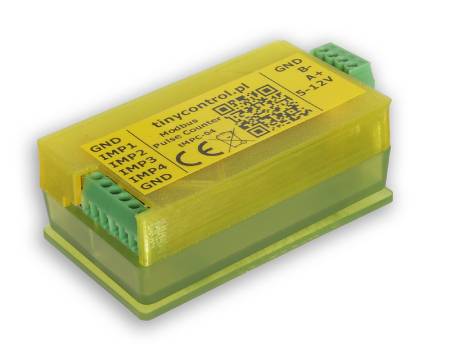

Tinycontrol tMPC-04 - 4-kanałowy licznik impulsów Modbus RTU.

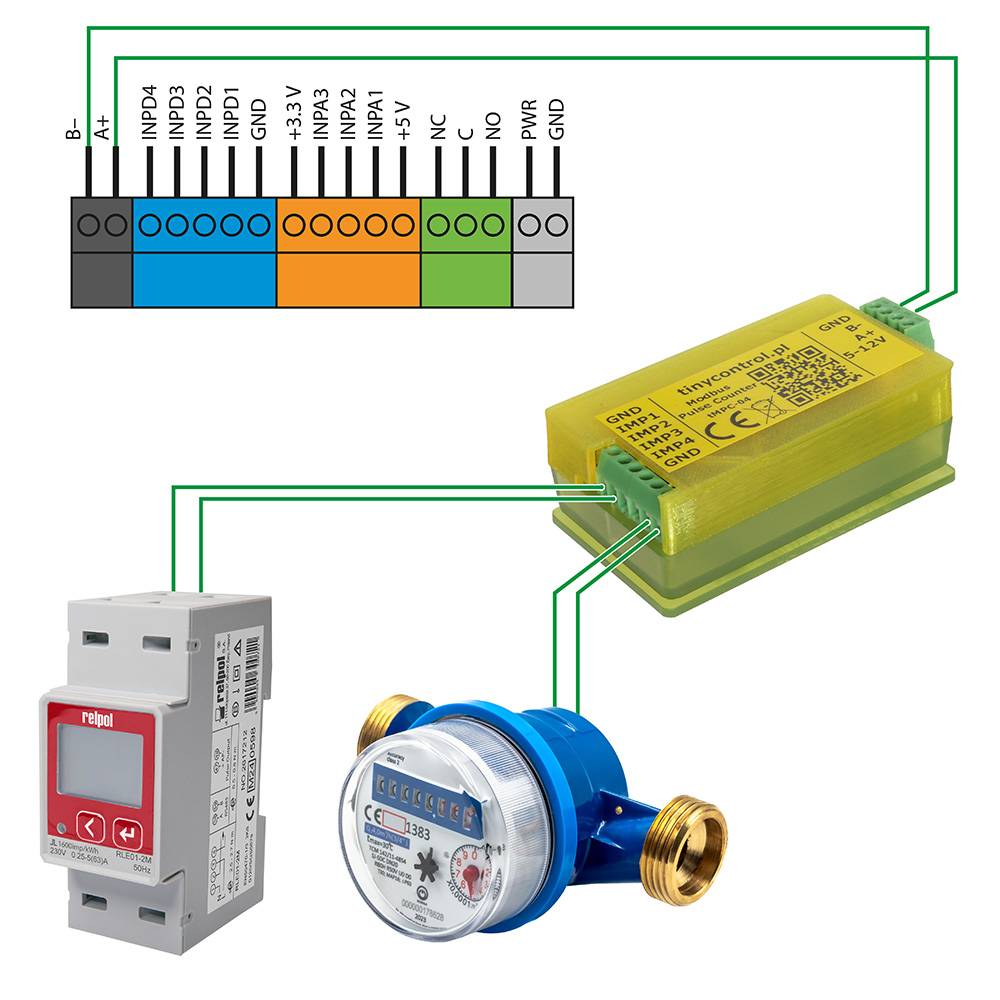

Schemat podłączenia.
Główne cechy licznika impulsów
- 4 niezależne wejścia impulsowe: umożliwiają jednoczesne monitorowanie czterech liczników impulsowych
- Komunikacja Modbus RTU: transmisja danych przez interfejs RS485 zgodny z popularnym standardem przemysłowym
- Obsługa wielu mediów: współpracuje z licznikami energii elektrycznej, wody, gazu oraz innymi urządzeniami z wyjściem impulsowym
- Pomiar impulsów, energii i mocy: udostępnia liczbę impulsów, przeliczone zużycie oraz szacowaną moc
- Indywidualne współczynniki przeliczeniowe: możliwość konfiguracji każdego wejścia niezależnie
- Wysoka częstotliwość zliczania: około 2000 Hz z estymacją mocy lub do około 4000 Hz po jej wyłączeniu
- Konfiguracja przez USB: szybka zmiana ustawień z poziomu terminala szeregowego
- Aktualizacja firmware: wygodne wgrywanie nowego oprogramowania w trybie bootloadera
- Gotowość do pracy: fabryczna konfiguracja umożliwia natychmiastowe rozpoczęcie pomiarów
Specyfikacja techniczna modułu
- Zasilanie: od 5 V do 12 V DC (złącze) lub 5 V przez USB
- Interfejs komunikacyjny: Modbus RTU (RS485)
- Dodatkowy interfejs: USB (port szeregowy 115200 Bd)
- Liczba wejść impulsowych: 4
- Poziom wejścia LOW: od 0 V do 1 V
- Poziom wejścia HIGH: od 1,3 V do 25 V
- Maksymalna częstotliwość zliczania: około 2000 Hz
- Maksymalna częstotliwość zliczania bez estymacji mocy: około 4000 Hz
- Domyślny współczynnik przeliczeniowy: 1000 impulsów na jednostkę
- Domyślny adres Modbus (Slave ID): 1
- Aktualizacja firmware: przez USB w trybie bootloadera
- Wymiary: 74 x 40 x 23 mm (bez uchwytu DIN)
- Masa: 42 g
Zawartość zestawu
- Moduł licznika impulsów tMPC-04
tMPC-04 sprawdzi się wszędzie tam, gdzie wymagane jest zdalne monitorowanie liczników impulsowych.
