Opis produktu: nRF7002-EB - płytka rozszerzeń WiFi 6 do Nordic Thingy:53 - Nordic Semiconductor
Nordic Semiconductor nRF7002-EB to płytka rozszerzeń przeznaczona do dodania łączności WiFi 6 do platformy prototypowej Nordic Thingy:53. Moduł wykorzystuje układ nRF7002 Wi-Fi Companion IC, który pozwala tworzyć energooszczędne aplikacje IoT pracujące w pasmach 2,4 GHz oraz 5 GHz. Płytka komunikuje się z układem hosta przez interfejs SPI oraz wykorzystuje 3-przewodowy interfejs coexistence, umożliwiający współpracę z Bluetooth LE, Thread i ZigBee. Dzięki integracji z nRF Connect SDK otrzymujesz dostęp do wsparcia programistycznego, przykładów i gotowych narzędzi do szybkiego rozpoczęcia pracy.

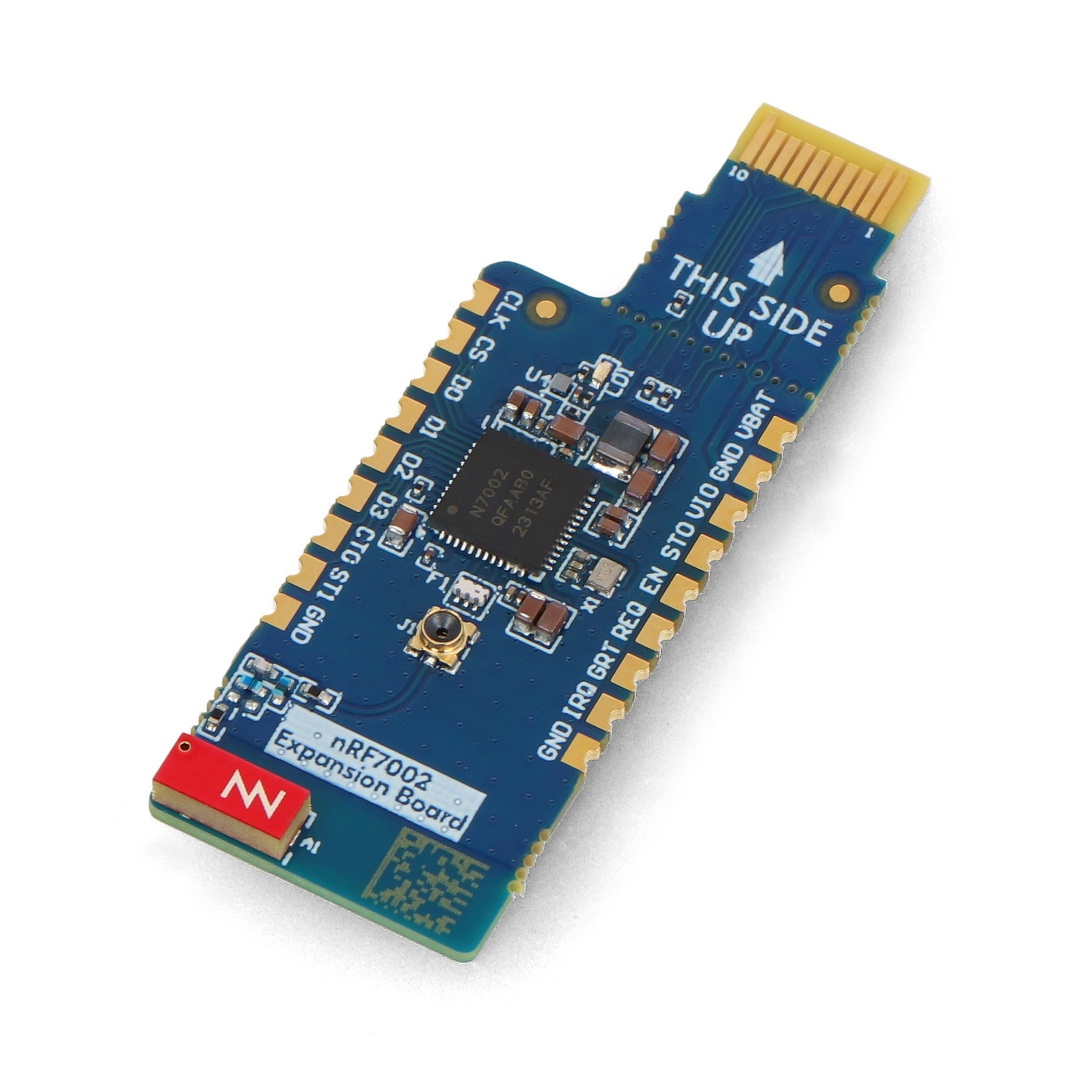

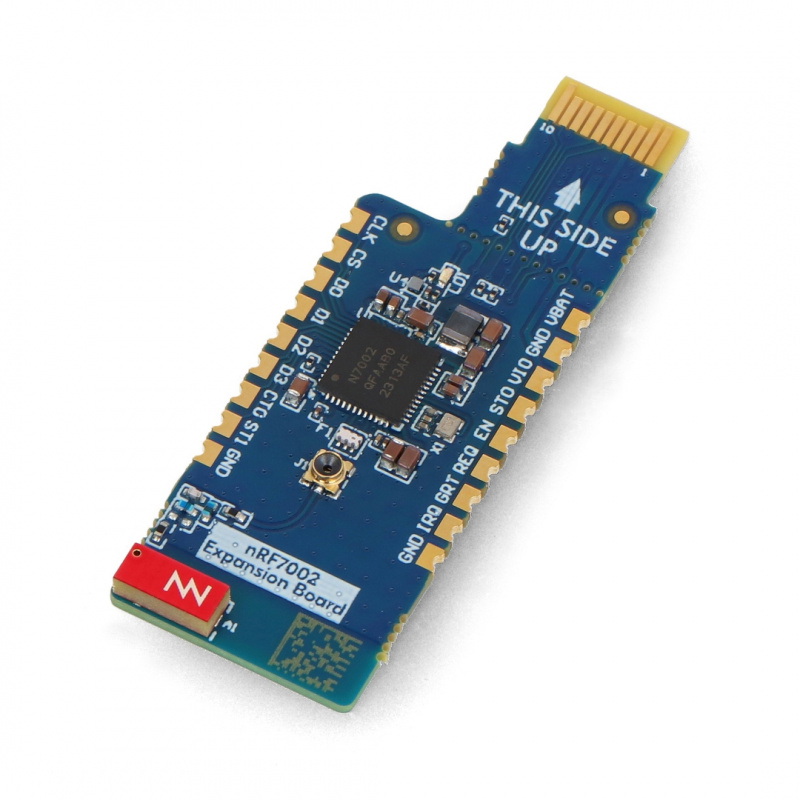

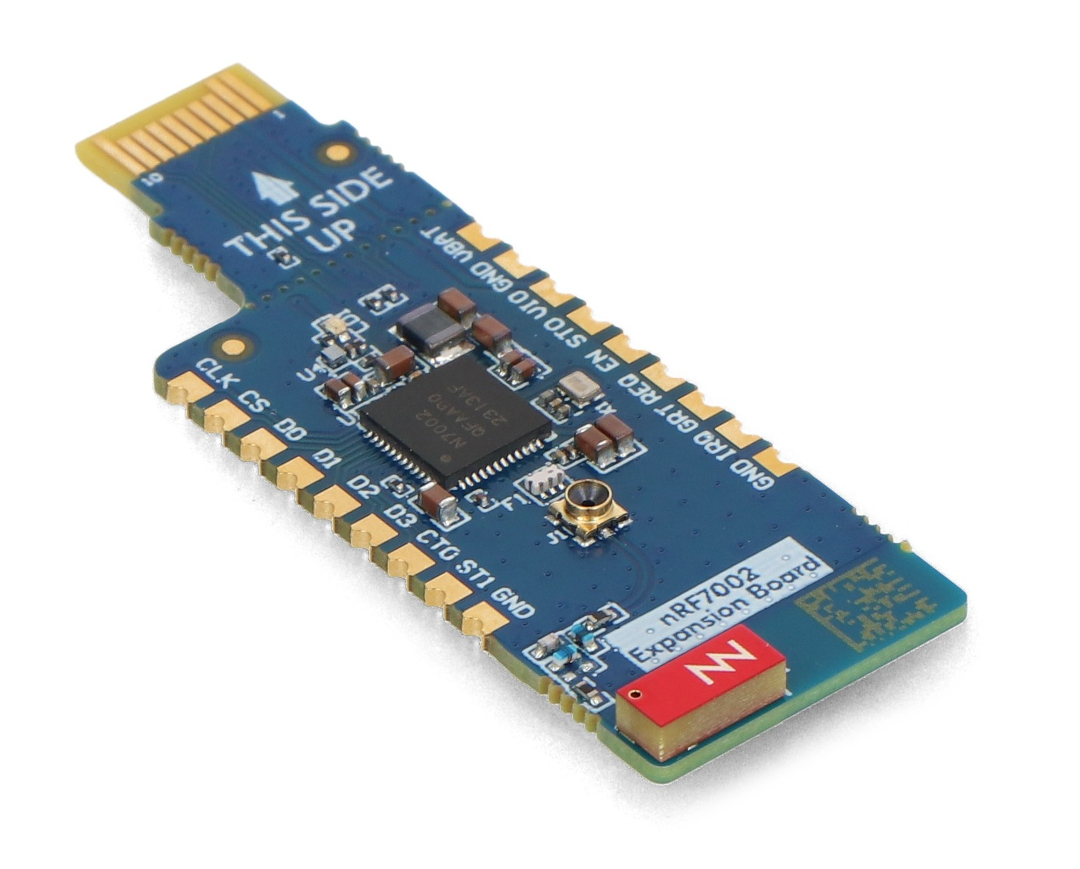

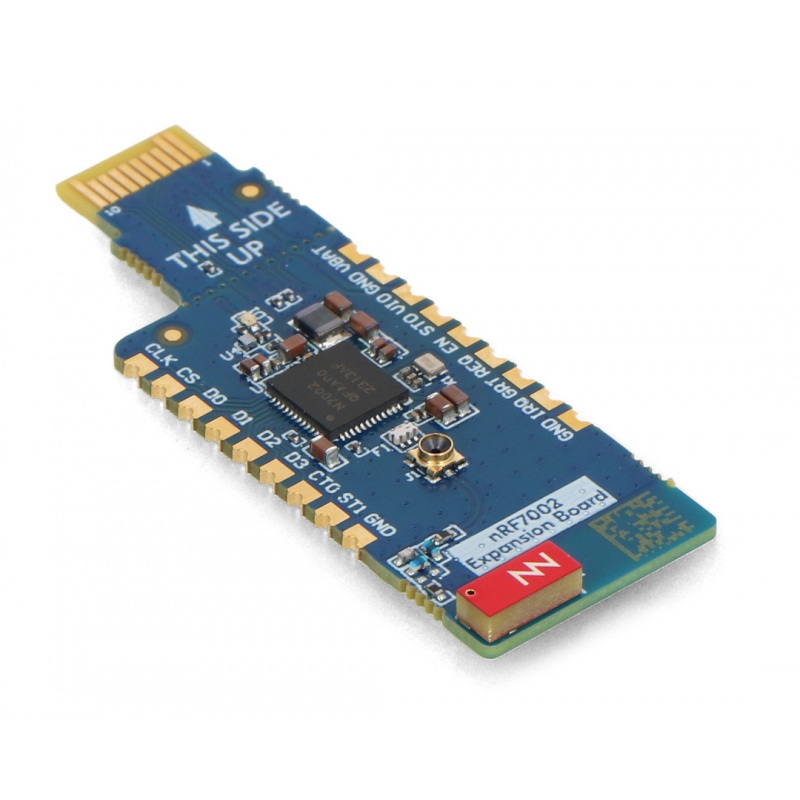

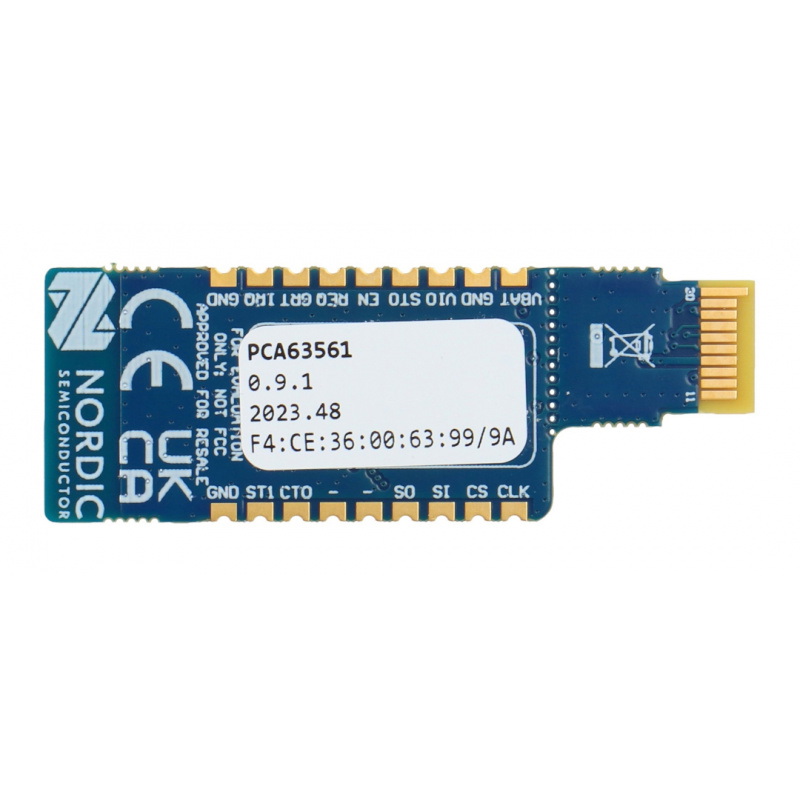

nRF7002-EB - płytka rozszerzeń WiFi 6 do Nordic Thingy:53 - Nordic Semiconductor.
Płytka wykorzystuje główny układ SoC Thingy:53 jako hosta. Komunikacja odbywa się poprzez interfejs SPI.
Główne cechy modułu nRF7002-EB
- Układ nRF7002 Wi-Fi Companion IC: obsługa energooszczędnej komunikacji WiFi 6 dla aplikacji IoT
- Praca w pasmach 2,4 GHz i 5 GHz: możliwość korzystania z dwóch zakresów częstotliwości
- Kompatybilność z Nordic Thingy:53: szybkie podłączenie przez złącze krawędziowe PCB
- Wsparcie nRF Connect SDK: dostęp do przykładów, bibliotek i narzędzi programistycznych
- Obsługa WiFi 6: wsparcie technologii OFDMA, Beamforming oraz Target Wake Time
- Interfejs SPI / QSPI: komunikacja z układem hosta w projektach prototypowych
- Otwory krawędziowe: możliwość lutowania płytki do własnych projektów PCB
- Wsparcie Matter: możliwość prototypowania urządzeń Smart Home wykorzystujących WiFi, Bluetooth LE i Thread

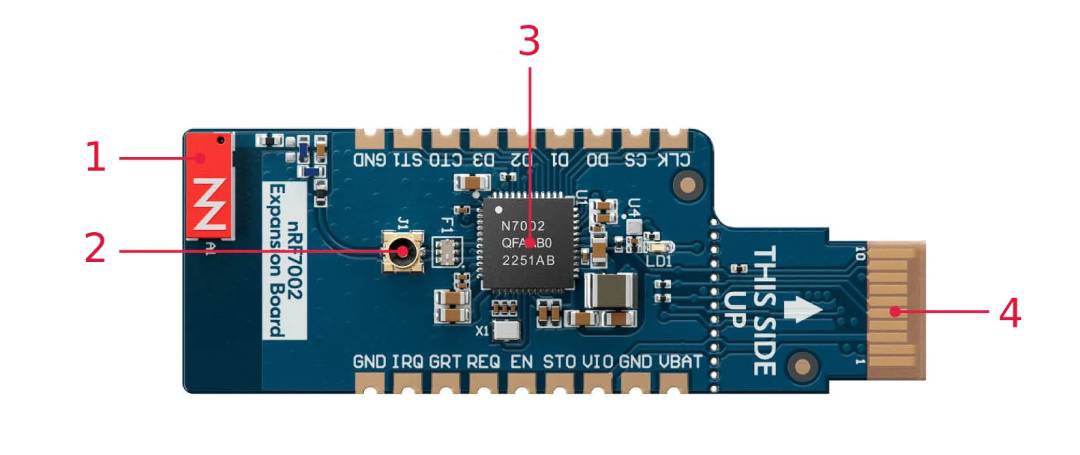

Elementy znajdujące się na płytce nRF7002-EB
- Antena WiFi 2,4 GHz / 5 GHz - zintegrowana antena PCB umożliwiająca komunikację bezprzewodową w dwóch pasmach częstotliwości
- Port SWF do pomiarów RF - złącze serwisowe przeznaczone do testów i pomiarów parametrów sygnału radiowego
- Układ nRF7002 Wi-Fi 6 Companion IC - główny układ odpowiedzialny za obsługę komunikacji WiFi 6
- Złącze krawędziowe PCB - interfejs umożliwiający podłączenie płytki do platformy Nordic Thingy:53

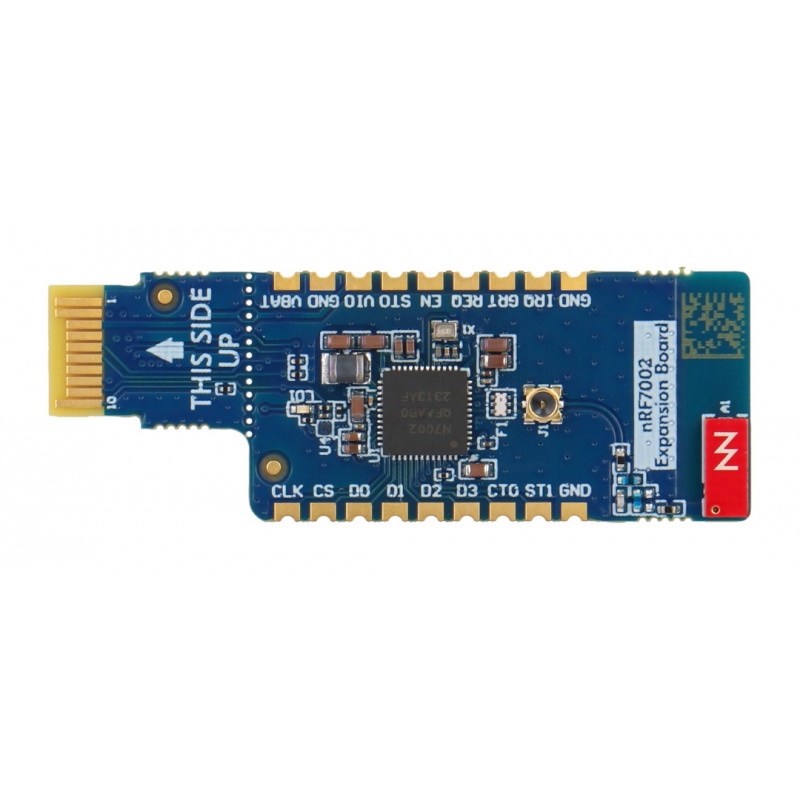

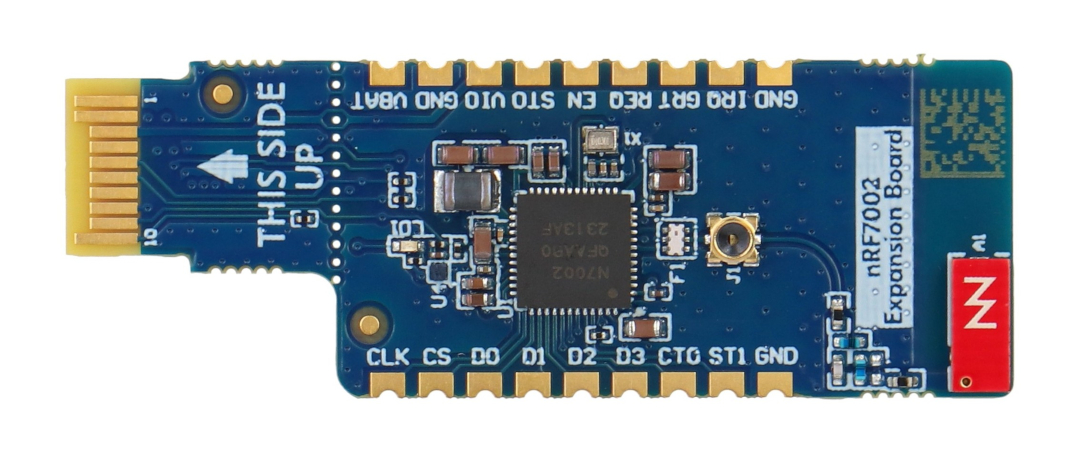

Rozmieszczenie elementów.
Moduł nRF7002 wspiera zaawansowane funkcje WiFi 6, takie jak OFDMA, Beamforming oraz Target Wake Time (TWT).
Zastosowania płytki WiFi 6 w praktyce
nRF7002-EB sprawdzi się w projektach IoT wymagających stabilnej i energooszczędnej komunikacji bezprzewodowej. Płytka może być wykorzystywana w inteligentnym domu, automatyce przemysłowej, urządzeniach wearable, systemach monitorowania oraz aplikacjach Machine Learning. Dzięki obsłudze WiFi 6 i współpracy z Thingy:53 moduł pozwala przesyłać dane do Edge Impulse Studio bezpośrednio przez sieć WiFi, bez konieczności korzystania ze smartfona połączonego przez Bluetooth LE. Rozszerzenie jest również dobrym wyborem do prototypowania urządzeń Matter, w których WiFi zapewnia wysoką przepustowość, Bluetooth LE służy do uruchamiania, a Thread wspiera energooszczędną sieć mesh.
Specyfikacja techniczna modułu WiFi 6 nRF7002-EB
- Układ: nRF7002 Wi-Fi Companion IC
- Standard WiFi: IEEE 802.11a/b/g/n/ac/ax
- Obsługiwane pasma: 2,4 GHz oraz 5 GHz
- Tryb pracy WiFi: STA
- Przepustowość PHY: do 86 Mbps
- Modulacja: 64 QAM (MCS7)
- Szerokość kanału: 20 MHz
- Interfejs komunikacyjny: SPI / QSPI
- Obsługiwane funkcje: OFDMA, Beamforming, Target Wake Time
- Kompatybilność: Nordic Thingy:53
- Obsługiwane technologie: WiFi 6, Bluetooth LE, Thread, Matter
- Złącza: otwory krawędziowe, SWF
- Wsparcie programistyczne: nRF Connect SDK
- Rodzaj anteny: zintegrowana antena PCB
Zawartość zestawu
- Płytka Nordic Semiconductor nRF7002-EB
Przykładowe oprogramowanie Edge Impulse pozwala na wysyłanie próbek danych bezpośrednio do chmury przez WiFi.
