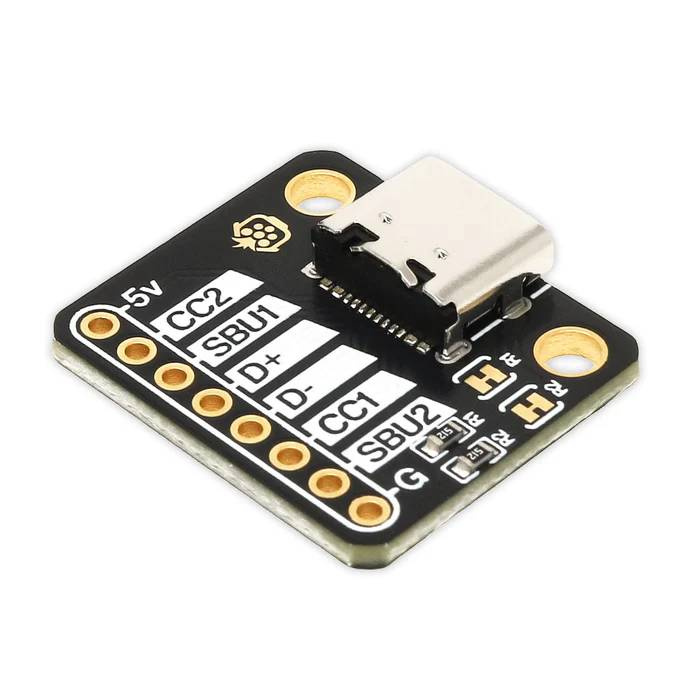

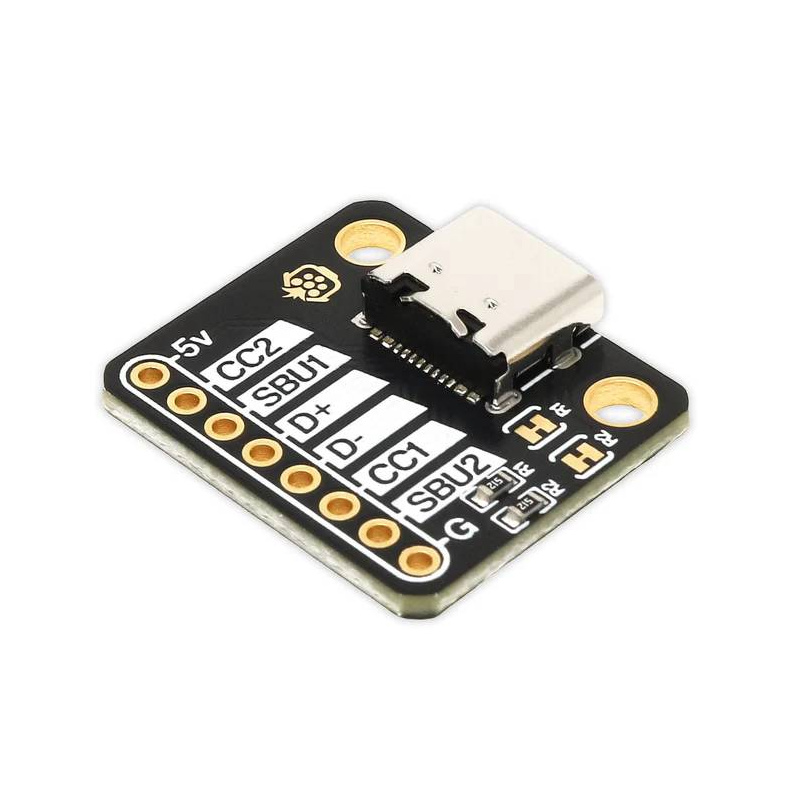

Opis produktu: Moduł z gniazdem USB typu C - złącze do płytki stykowej - PiHut 106575
Moduł z gniazdem USB typu C pozwala w prosty sposób dodać nowoczesny interfejs USB do własnych projektów elektronicznych. Wyprowadza wszystkie najważniejsze sygnały, takie jak 5 V, GND, D-, D+, CC1, CC2 oraz SBU, umożliwiając zarówno zasilanie, jak i komunikację danych. Projekt płytki został zoptymalizowany pod kątem wygody użytkownika. Zastosowano dodatkowe pady lutownicze od spodu, które znacząco ułatwiają montaż przewodów oraz ich ewentualne poprawki. Wbudowane rezystory CC 5,1 kΩ pozwalają na poprawną identyfikację urządzenia USB typu C, a możliwość ich odłączenia poprzez przecięcie ścieżki zwiększa wszechstronność zastosowań. Moduł posiada również otwory montażowe M2.5, dzięki którym można go łatwo i stabilnie zamocować w obudowie lub projekcie.
Specyfikacja techniczna modułu z gniazdem USB typu C
- Typ złącza: USB typu C (żeńskie, poziome)
- Raster wyprowadzeń: 2,54 mm
- Liczba pinów: 8 (GND, 5 V, D-, D+, CC1, CC2, SBU1, SBU2)
- Rezystory CC: 2x 5,1 kΩ (możliwość odłączenia)
- Otwory montażowe: M2.5
- Dodatkowe pady lutownicze: tak (od spodu)
- Możliwość konfiguracji: odcięcie masy ekranu (zworka na spodzie)
- Powłoka PCB: ENIG (złocona)
- Wymiary: 22,5 x 19,5 mm

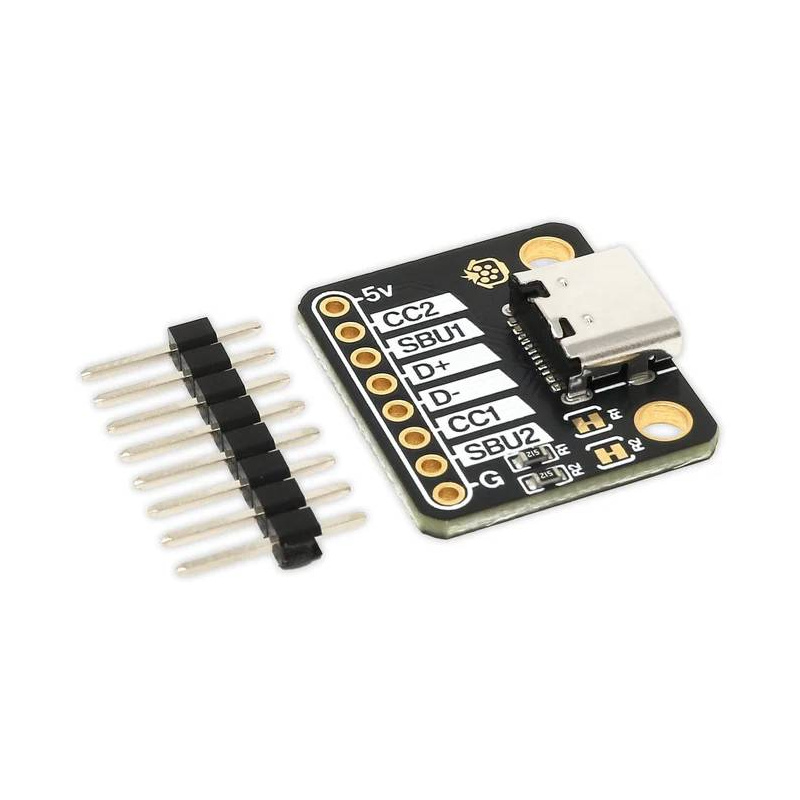

Zawartość zestawu
- 1x Moduł z gniazdem USB typu C
- 1x Listwa goldpin 8-pin 2,54 mm
