Opis produktu: Pixel Shifter - konwerter poziomów logicznych 3,3 V / 5 V do adresowalnych diod LED - Adafruit 6066
Adafruit Pixel Shifter został zaprojektowany z myślą o współpracy z adresowalnymi diodami LED, takimi jak WS2811, WS2812, NeoPixel, SK6812 czy kompatybilnymi rozwiązaniami wymagającymi sygnałów logicznych 5 V. Moduł eliminuje problemy związane z niestabilną pracą taśm LED sterowanych bezpośrednio z mikrokontrolerów wykorzystujących logikę 3,3 V. Na płytce znajduje się układ podwyższający napięcie do 5 V, dwa bufory sygnałowe oraz inwerter sygnału, dzięki czemu możliwa jest obsługa zarówno standardowych, jak i mniej typowych sterowników LED.

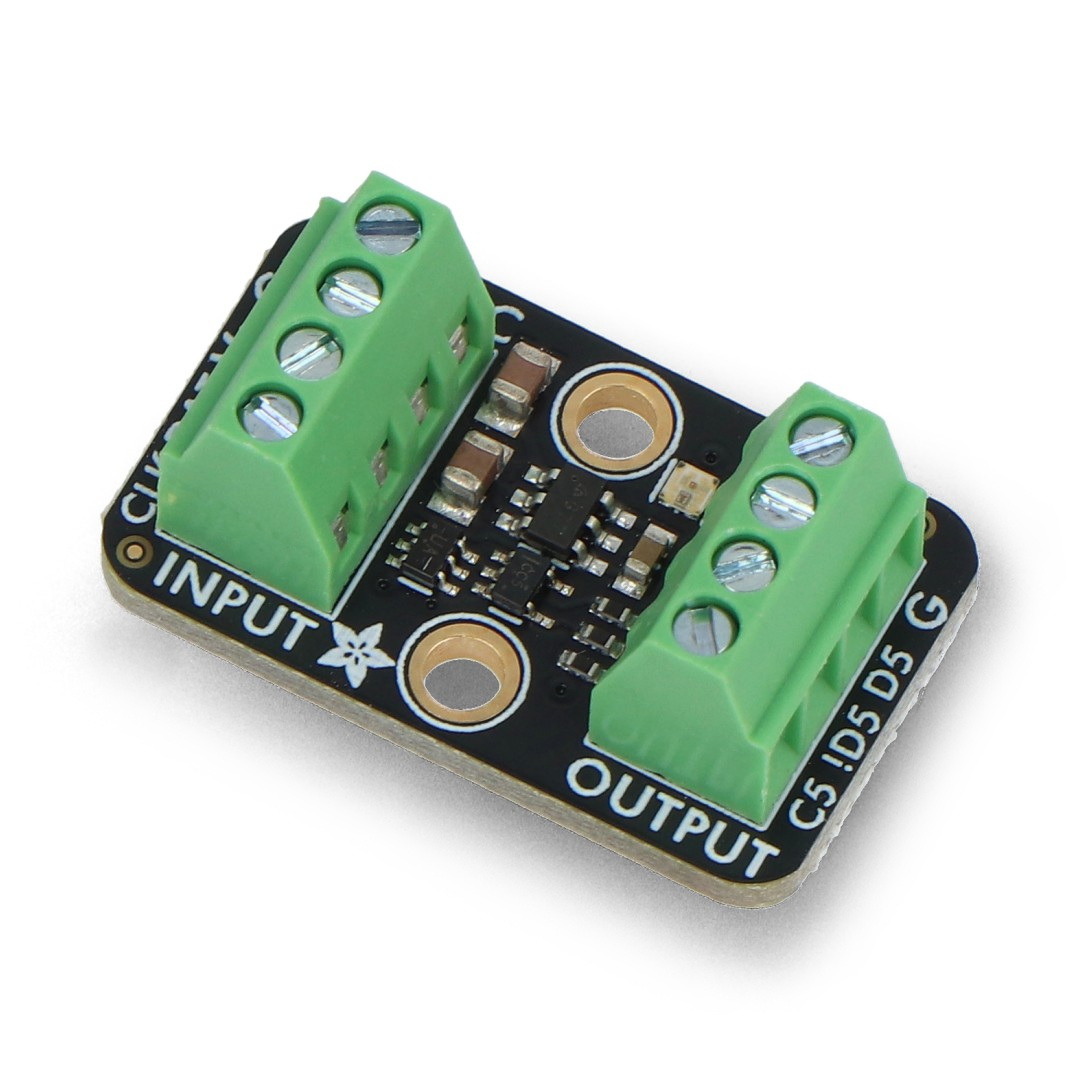

Pixel Shifter - konwerter poziomów logicznych 3,3 V / 5 V do adresowalnych diod LED - Adafruit 6066.
Moduł jest zasilany napięciem od 3 V do 5 V i pobiera jedynie kilka miliamperów prądu.
Główne cechy Adafruit Pixel Shifter
- Konwersja poziomów logicznych: zamiana sygnałów 3,3 V na sygnały 5 V dla adresowalnych diod LED
- Dwa kanały sygnałowe: obsługa linii danych oraz zegara
- Wyjście odwrócone: dedykowane dla układów wymagających sygnału zanegowanego, np. TM1814
- Wbudowany generator napięcia 5 V: zasilanie układu konwersji bez dodatkowych elementów
- Układ 74HCT2G34: obsługa sygnałów o częstotliwości do 10 MHz
- Kompatybilność z NeoPixel i DotStar: wsparcie dla diod jedno- i dwuprzewodowych
- Wbudowana dioda NeoPixel: szybka diagnostyka poprawności sygnału danych
- Złącza śrubowe: łatwe podłączenie przewodów bez lutowania
- Niski pobór prądu: zasilanie od 3 V do 5 V przy poborze rzędu kilku miliamperów
Wyprowadzenia i kompatybilność

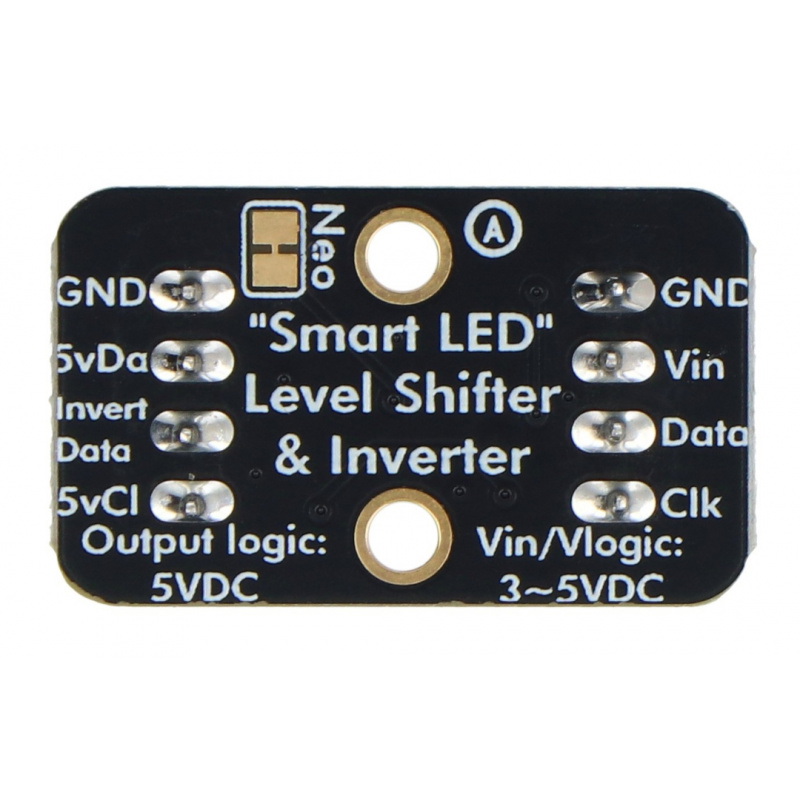

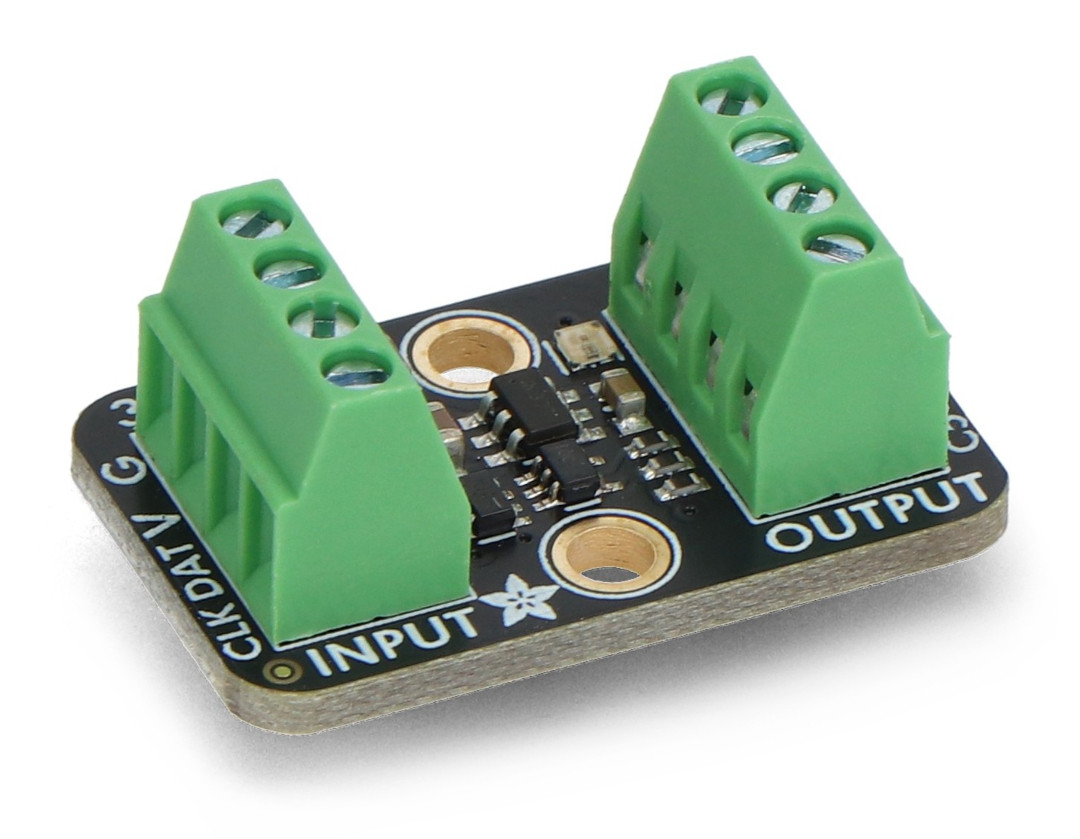

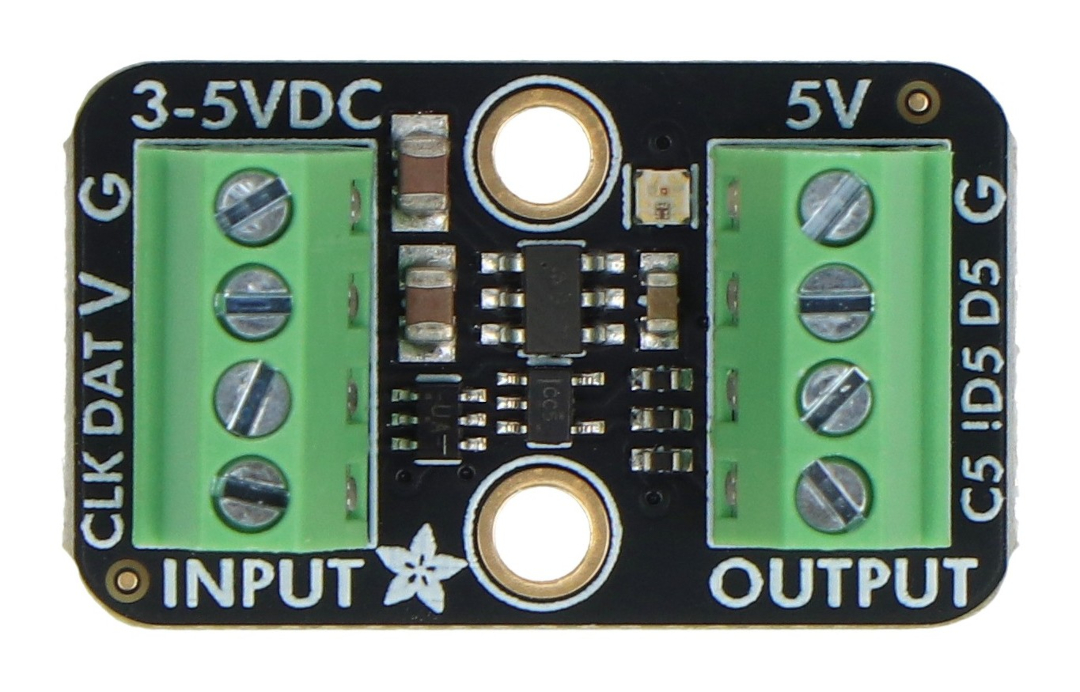

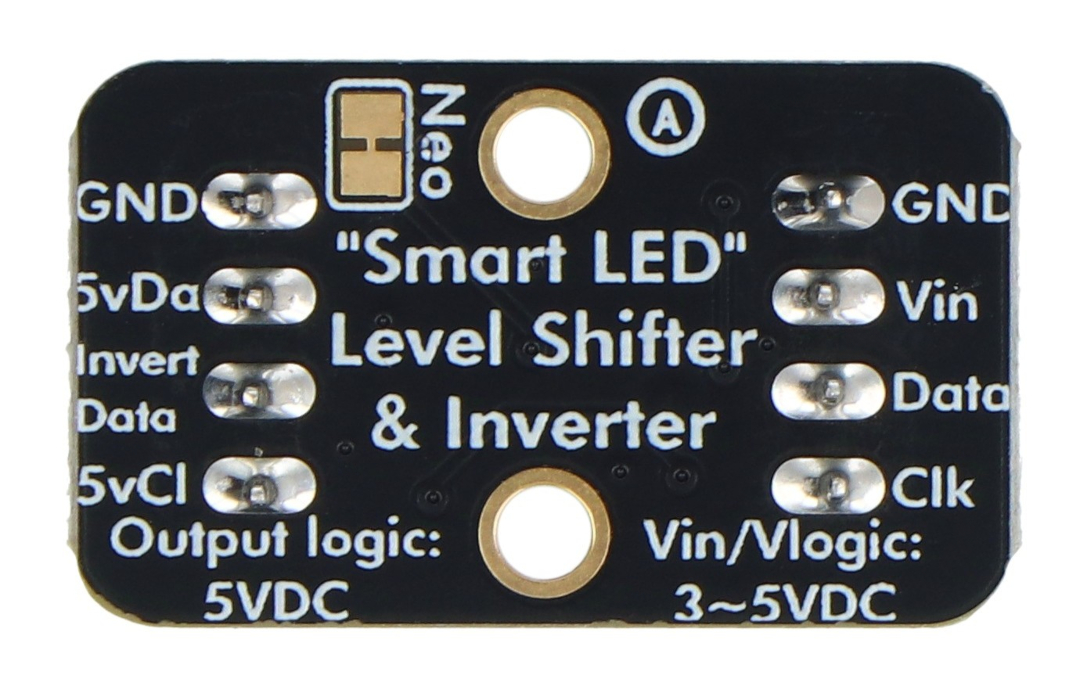

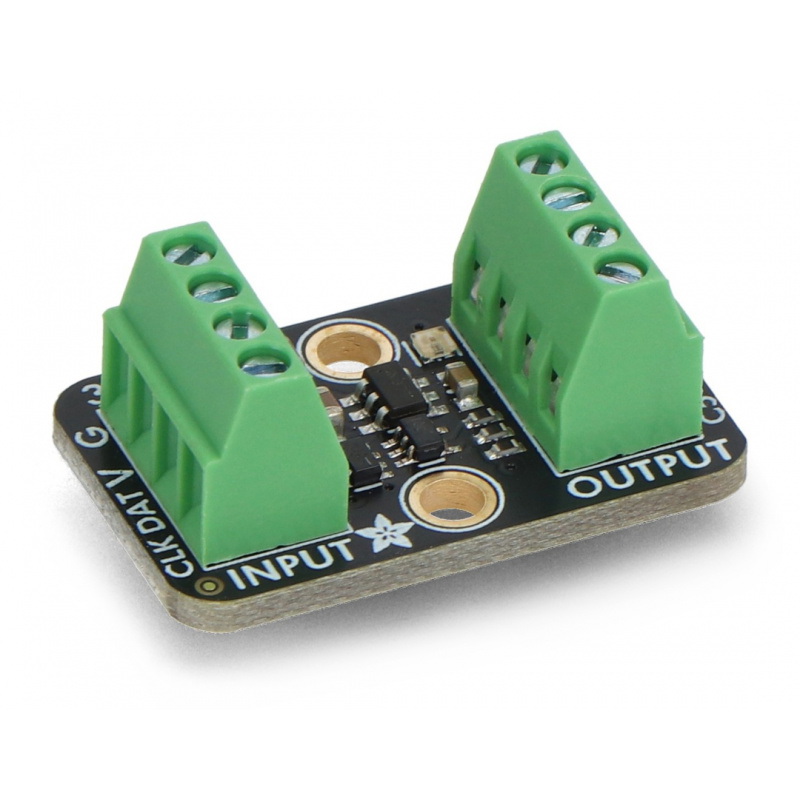

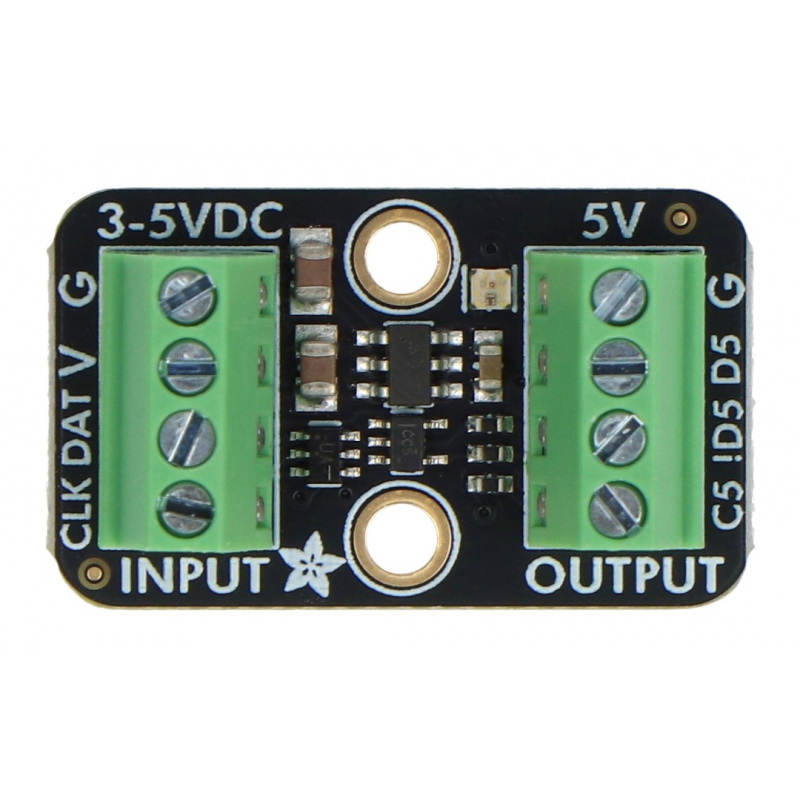

Moduł wyposażono w wygodne złącza śrubowe o rastrze 2,54 mm. Po stronie wejściowej znajdują się wyprowadzenia V (zasilanie), G (masa), DAT (linia danych) oraz CLK (linia zegarowa). Po stronie wyjściowej dostępne są sygnały D5 (dane 5 V), !D5 (odwrócone dane 5 V) oraz C5 (zegar 5 V). Dzięki temu moduł może współpracować zarówno z taśmami LED wykorzystującymi pojedynczą linię danych, jak i rozwiązaniami wymagającymi dodatkowego sygnału zegarowego. Pixel Shifter został zaprojektowany do współpracy z mikrokontrolerami wykorzystującymi logikę 3,3 V. Moduł współpracuje między innymi z układami RP2040, ESP32, ESP8266, STM32, SAMD, Raspberry Pi oraz wieloma innymi platformami wyposażonymi w wyjścia cyfrowe. Jest kompatybilny z popularnymi adresowalnymi diodami LED NeoPixel, WS2812B, WS2811, SK6812, DotStar (SK9822) oraz sterownikami wymagającymi sygnału odwróconego, takimi jak TM1814.
Moduł doskonale sprawdza się we współpracy z mikrokontrolerami RP2040, ESP32, ESP8266, STM32, SAMD, Raspberry Pi oraz innymi urządzeniami wykorzystującymi logikę 3,3 V.
Adafruit Pixel Shifter został zaprojektowany z myślą o współpracy z adresowalnymi diodami LED, takimi jak WS2811, WS2812, SK6812 oraz innymi kompatybilnymi rozwiązaniami.
Programowanie i współpraca z WLED

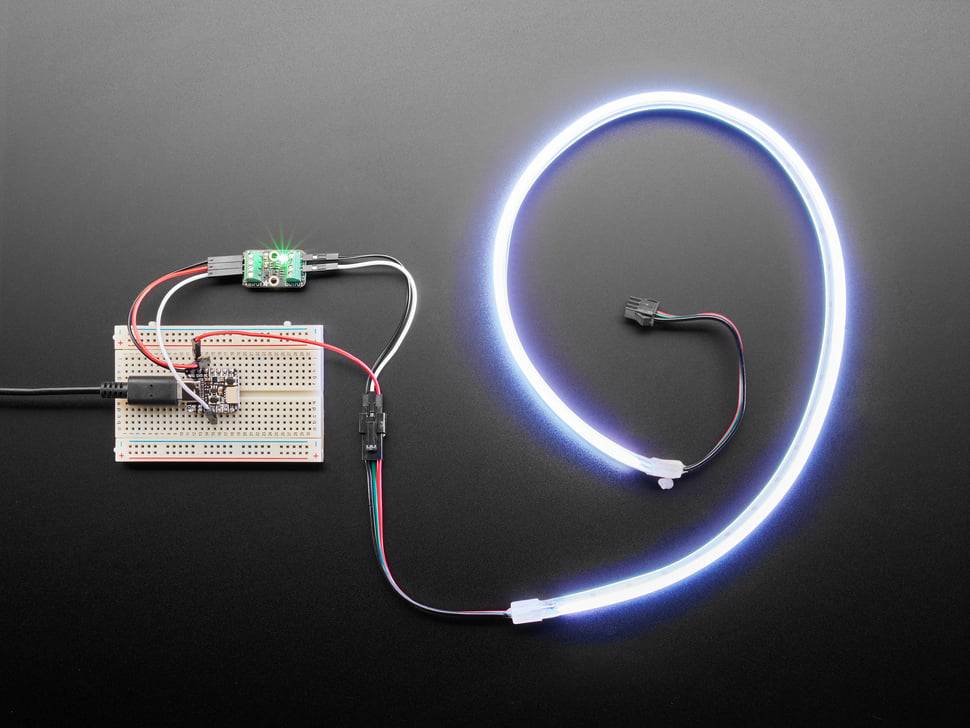

Moduł nie wymaga własnego oprogramowania i działa jako sprzętowy konwerter sygnałów. Może być wykorzystywany z bibliotekami Adafruit NeoPixel, FastLED, CircuitPython NeoPixel oraz innymi rozwiązaniami służącymi do sterowania adresowalnym oświetleniem LED. Pixel Shifter doskonale sprawdza się również w projektach opartych na platformie WLED, zapewniając poprawne poziomy logiczne dla taśm LED sterowanych przez ESP32 lub ESP8266.
Specyfikacja techniczna konwertera
- Układ konwersji: 74HCT2G34
- Napięcie zasilania: od 3 V do 5 V
- Liczba kanałów sygnałowych: 2
- Wyjście odwrócone sygnału: tak
- Maksymalna częstotliwość sygnału: 10 MHz
- Typ obsługiwanych sygnałów: dane i zegar dla adresowalnych diod LED
- Złącza: zaciski śrubowe 2,54 mm
- Obsługiwane przewody: od 18 AWG do 26 AWG
- Wbudowana dioda NeoPixel: tak
- Możliwość wyłączenia diody diagnostycznej: tak
- Wymiary: 25,5 x 15 x 10,2 mm
- Masa: ok. 3,5 g
Zawartość zestawu
- 1x Moduł Adafruit Pixel Shifter
Dodatkową funkcją płytki jest wbudowana dioda NeoPixel pełniąca rolę wskaźnika diagnostycznego.
