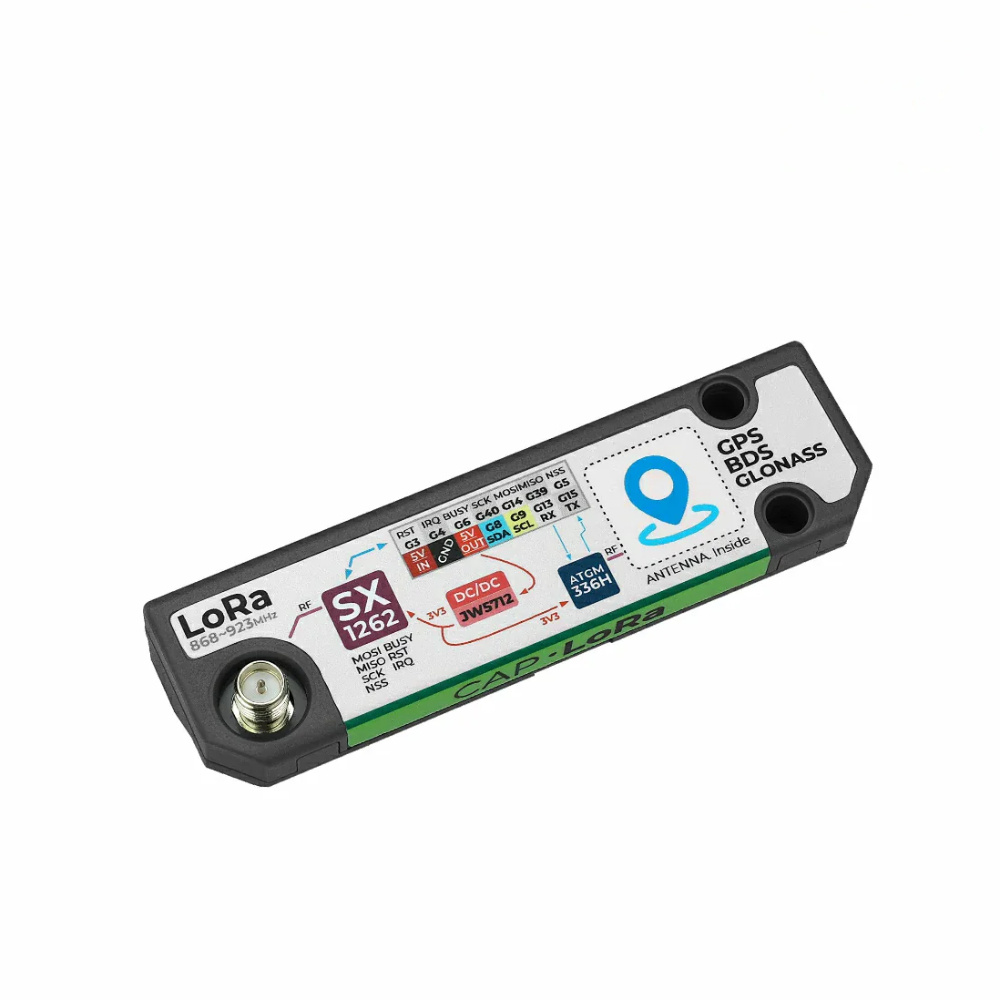

Opis produktu: Moduł LoRa868 Cap - do M5Stack Cardputer Adv Version - M5Stack U201
LoRa868 Cap to zaawansowany moduł komunikacyjno-lokalizacyjny zaprojektowany specjalnie dla Cardputer-Adv. Łączy w sobie wydajny nadajnik-odbiornik LoRa SX1262 oraz precyzyjny wielosystemowy odbiornik GNSS ATGM336H, zapewniając niezawodną łączność dalekiego zasięgu i dokładne pozycjonowanie w jednym kompaktowym rozwiązaniu. Moduł obsługuje pasmo od 868 MHz do 923 MHz, oferuje wysoką czułość odbioru (do -147 dBm) oraz moc nadawania do 20 dBm, co gwarantuje stabilną komunikację nawet w trudnych warunkach i na dużych dystansach. Odbiornik GNSS wykorzystuje wbudowaną antenę ceramiczną i obsługuje wiele systemów satelitarnych, w tym GPS, Galileo, GLONASS, QZSS oraz BeiDou, umożliwiając szybkie i bardzo dokładne ustalanie pozycji, również w miejscach o słabym sygnale. LoRa868 sprawdza się idealnie w projektach IoT, aplikacjach terenowych, systemach lokalizacji pojazdów i automatyce.
Moduł LoRa868 Cap - do M5Stack Cardputer Adv Version - M5Stack U201.
LoRa868 Cap to zaawansowany moduł komunikacyjno-lokalizacyjny zaprojektowany specjalnie dla Cardputer-Adv.Cechy szczególne
- Dwusystemowy moduł LoRa + GNSS - łączy komunikację dalekiego zasięgu z precyzyjną lokalizacją
- Obsługa wielu systemów satelitarnych - GPS / QZSS / BD2 / BD3 / GAL / GLO
- Wysoka czułość odbioru LoRa - aż do 147 dBm, idealne dla aplikacji Low-Power Wide-Area
- Moc nadawania LoRa 20 dBm - stabilny sygnał w dużych odległościach
- Wbudowana antena GPS + zewnętrzna antena LoRa SMA - świetna jakość odbioru i odporność na zakłócenia
- Modulacje: FSK, GFSK, MSK, LoRa, OOK - pełna elastyczność projektowa
- Kompatybilny z Arduino IDE i UiFlow2 - szybkie tworzenie projektów IoT
- Szybki czas ustalania pozycji - zimny start tylko 23 s, gorący 1 s
Zastosowania w praktyce
Cap LoRa868 znajduje szerokie zastosowanie w projektach komunikacji bezprzewodowej i lokalizacji. Sprawdza się w zdalnym odczycie danych terenowych oraz monitoringu zasobów, a w systemach Smart City umożliwia nadzór nad infrastrukturą i lokalizację urządzeń. W inteligentnych budynkach wspiera pracę czujników oraz automatyki, zapewniając precyzyjne pozycjonowanie. Moduł nadaje się także do nawigacji i śledzenia pojazdów, oferując stabilny odbiór sygnałów GNSS i telemetrię. Dzięki technologii LoRa idealnie wpisuje się w wymagania IoT, umożliwiając budowę energooszczędnych sieci o dużym zasięgu i wysokiej niezawodności.
Precyzyjna lokalizacja z wielosystemowym GNSS
Zintegrowany moduł GNSS zapewnia szybkie i dokładne określanie pozycji, co ma kluczowe znaczenie w systemach śledzenia, nawigacji czy automatycznego raportowania lokalizacji urządzeń. Obsługa wielu systemów satelitarnych zapewnia stabilny odbiór nawet w trudnych warunkach - wśród wysokiej zabudowy, w lasach lub w miejscach o ograniczonej widoczności nieba. Wbudowana antena ceramiczna eliminuje potrzebę stosowania dodatkowych elementów, przy zachowaniu wysokiej jakości sygnału.

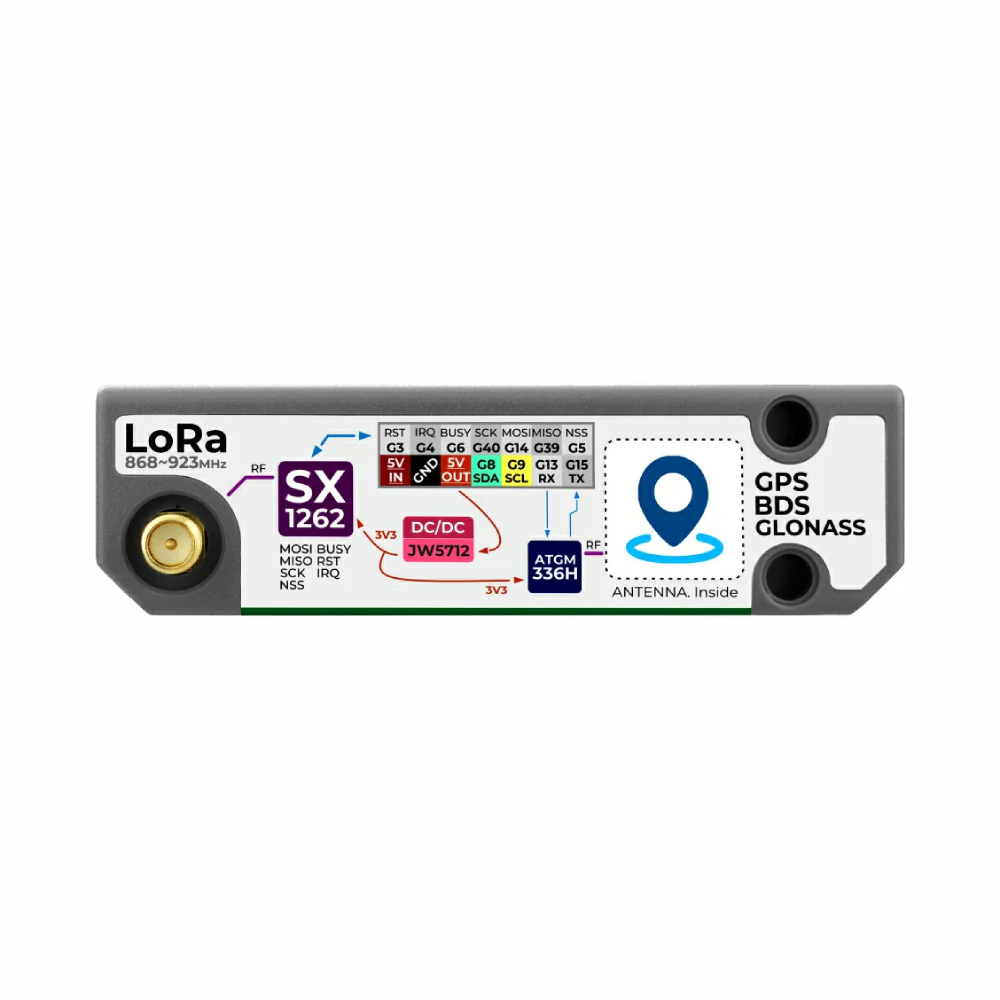

Łączy w sobie wydajny nadajnik-odbiornik LoRa SX1262 oraz precyzyjny wielosystemowy odbiornik GNSS ATGM336H.
Moduł obsługuje pasmo od 868 MHz do 923 MHz, oferuje wysoką czułość odbioru (do -147 dBm) oraz moc nadawania do 20 dBm, co gwarantuje stabilną komunikację nawet w trudnych warunkach i na dużych dystansach.Konstrukcja zaprojektowana z myślą o niezawodności

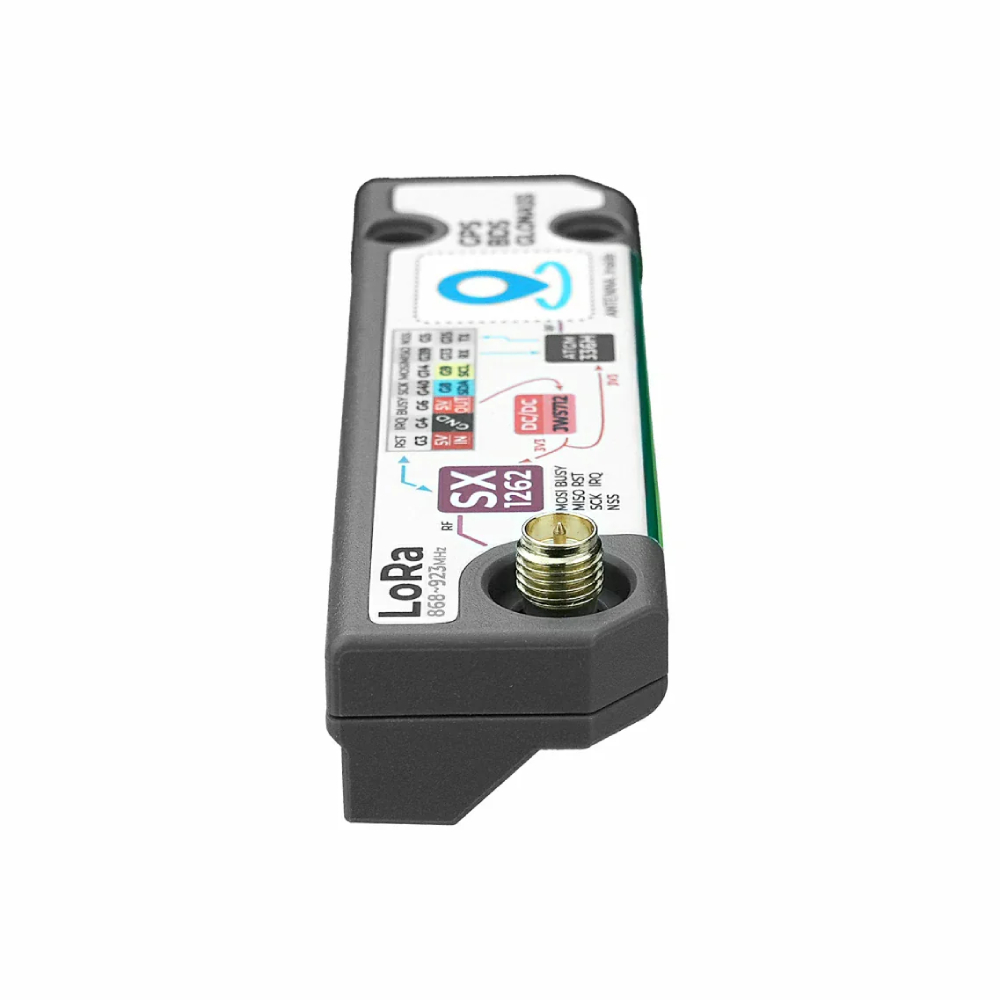

Solidne wykonanie, zewnętrzne złącze SMA oraz bardzo niskie zużycie energii sprawiają, że Cap LoRa868 może pracować zarówno w projektach stacjonarnych, jak i mobilnych, gdzie wymagana jest długa żywotność baterii. Moduł został zaprojektowany tak, aby zachować stabilność komunikacji i precyzję pozycjonowania nawet przy ograniczonych zasobach energetycznych, co czyni go doskonałym elementem energooszczędnych systemów IoT.
Specyfikacja techniczna modułu
Moduł LoRa
- Chip: SX1262 (Stamp LoRa-1262)
- Częstotliwość pracy: od 868 MHz do 923 MHz
- Przepływność: do 300 kbps
- Modulacja: FSK, GFSK, MSK, LoRa, OOK
- Interfejs: SPI
- Moc TX: 20 dBm
- Czułość: -147 dBm (tryb niskiej szybkości)
- Antena: SMA Rubber Duck 3 dBi (108 x 9,3 mm)
Moduł GPS (GNSS)
- Chip: ATGM336H-6N (AT6668)
- Interfejs: UART, 115200 8N1
- Obsługiwane systemy: GPS, QZSS, BD2, BD3, Galileo, GLONASS
- Liczba kanałów: 50
- Dokładność: < 1,5 m (CEP50)
- Częstotliwość pracy (L1 / E1 / B1)
- Czułość: tracking -162 dBm, cold start -148 dBm
- Czas TTFF: zimny start 23 s, gorący start 1 s
- Aktualizacja danych: do 10 Hz
- Antena: ceramiczna, wbudowana
- Pobór prądu (5 V):
- GPS ON, LoRa standby: 29,24 mA
- GPS sleep, LoRa TX max: 129,72 mA
- GPS ON, LoRa TX max: 155,03 mA
- Wymiary: 84 x 24 x 15,2 mm
- Masa: 30 g
Zawartość zestawu
- 1x Cap LoRa868

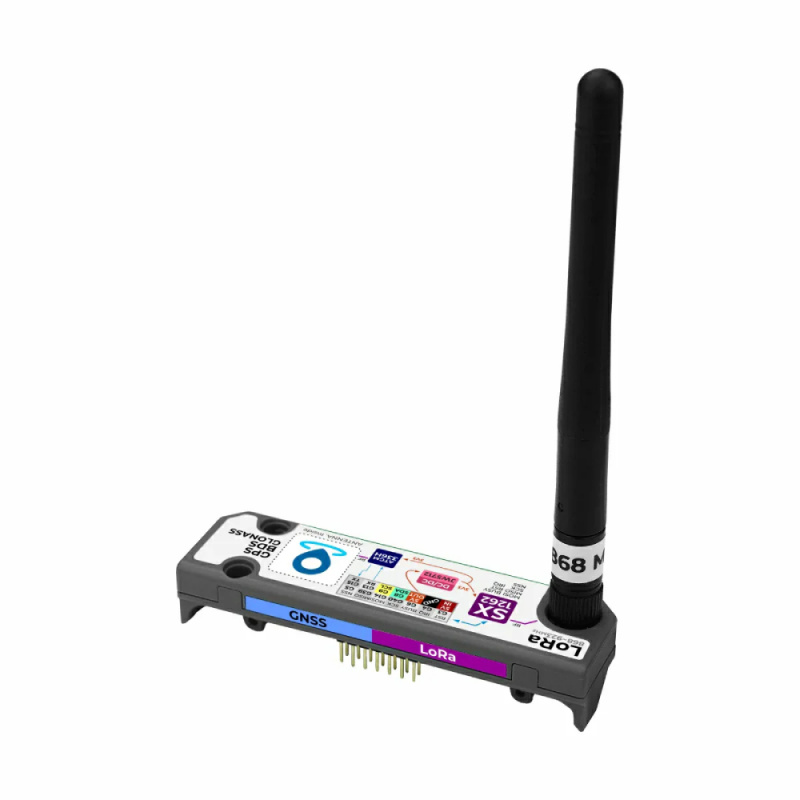

- 1x Antena LoRa Rubber Duck
LoRa868 sprawdza się idealnie w projektach IoT, aplikacjach terenowych, systemach lokalizacji pojazdów i automatyce.
