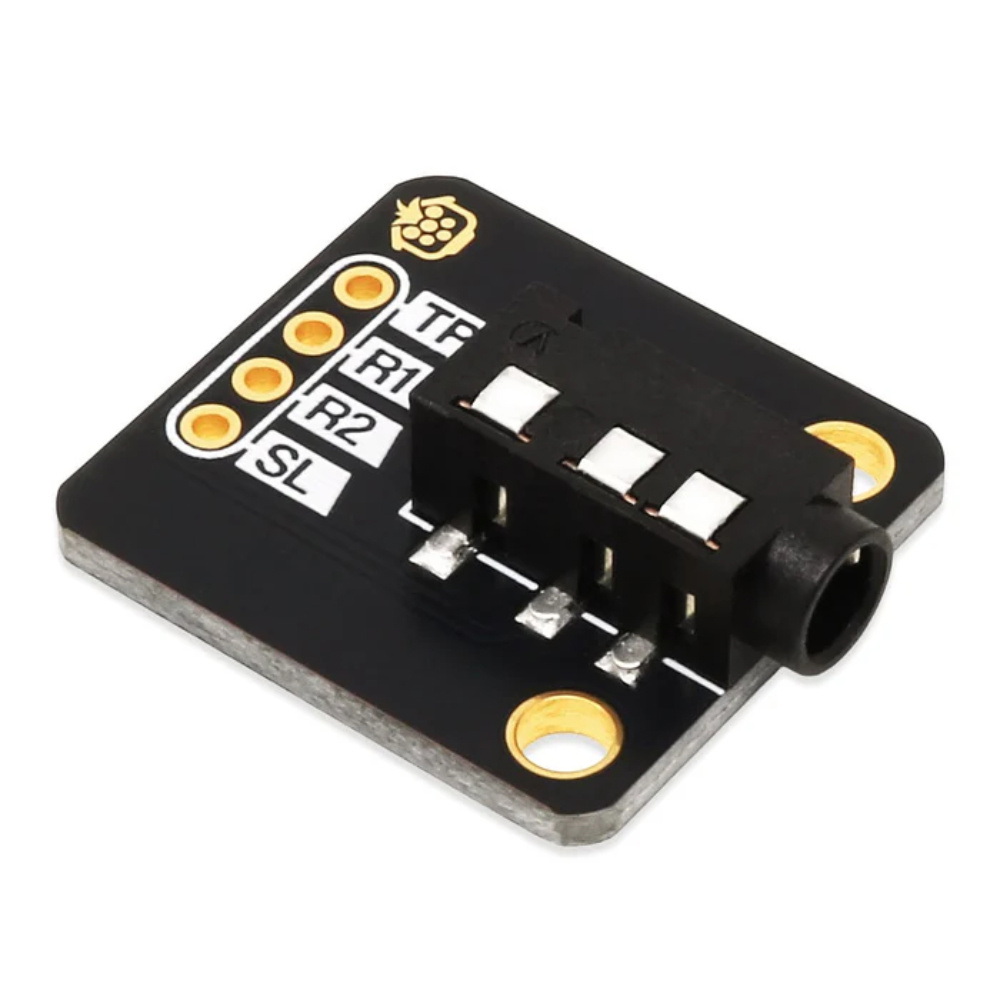

Opis produktu: Moduł ze złączem TRRS 3,5 mm Jack - PiHut 106606
Kompaktowy moduł umożliwiający wygodne wyprowadzenie wszystkich czterech styków standardowego złącza audio TRRS 3,5 mm na pola lutownicze w rastrze 2,54 mm. Płytka została zaprojektowana z myślą o projektach audio, urządzeniach embedded oraz prototypowaniu układów współpracujących z przewodami TRRS. Każdy sygnał złącza - Tip, Ring 1, Ring 2 oraz Sleeve - został wyprowadzony na czytelnie opisane pola lutownicze, co znacząco ułatwia integrację modułu z mikrokontrolerami, płytkami prototypowymi oraz własnymi projektami elektronicznymi. Dzięki dodatkowym padom lutowniczym od spodu możliwe jest wygodne lutowanie przewodów oraz łatwiejsze wykonywanie modyfikacji połączeń.
Specyfikacja techniczna
- Typ złącza: 3,5 mm Jack TRRS
- Orientacja złącza: pozioma
- Raster wyprowadzeń: 2,54 mm
- Wyprowadzone sygnały:
- TP - Tip
- R1 - Ring 1
- R2 - Ring 2
- SL - Sleeve
- Dodatkowe pady lutownicze: tak
- Otwory montażowe: M2.5
- Powłoka PCB: pozłacana
Zawartość zestawu
- Moduł ze złączem TRRS 3,5 mm Jack
- Listwa goldpin 4-pin 2,54 mm
