Opis produktu: Konwerter USB - 4-kanałowy RS485 - CH344L - Waveshare 25219
Przemysłowy konwerter USB do RS485 przeznaczony do zastosowań wymagających niezawodnej komunikacji szeregowej. Rozszerza pojedynczy port USB komputera o cztery niezależne kanały RS485, dzięki czemu umożliwia jednoczesną komunikację z wieloma urządzeniami bez wzajemnych zakłóceń. Konstrukcja bazuje na układach CH344L oraz SP485EEN, zapewniających wysoką kompatybilność i stabilność transmisji. Konwerter wyposażono w zaawansowane zabezpieczenia przeciwprzepięciowe, przeciwzwarciowe oraz ESD, które chronią zarówno urządzenie, jak i podłączoną infrastrukturę. Dzięki obsłudze prędkości transmisji od 1200 bps do 460800 bps oraz możliwości komunikacji na dystansie do 1200 m sprawdzi się w systemach automatyki przemysłowej, sterownikach PLC, systemach pomiarowych i monitoringu.
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi pracę z konwerterem.

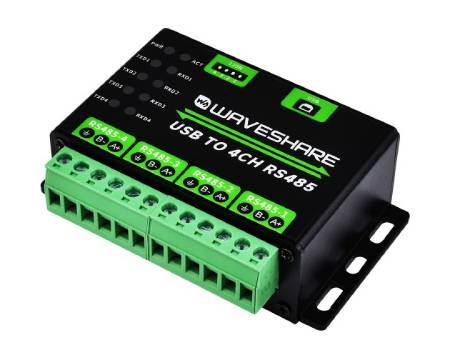

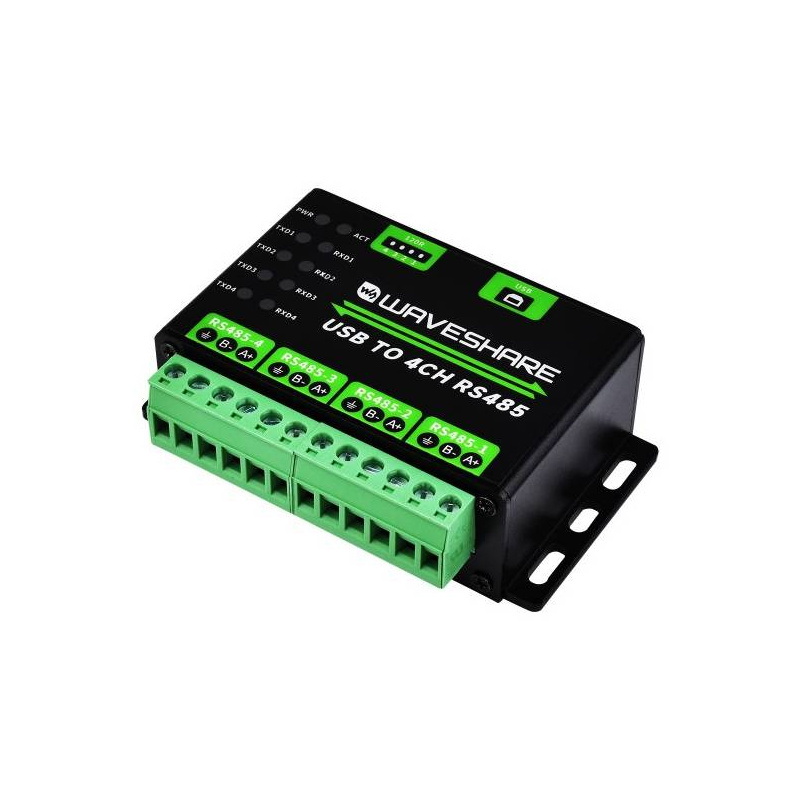

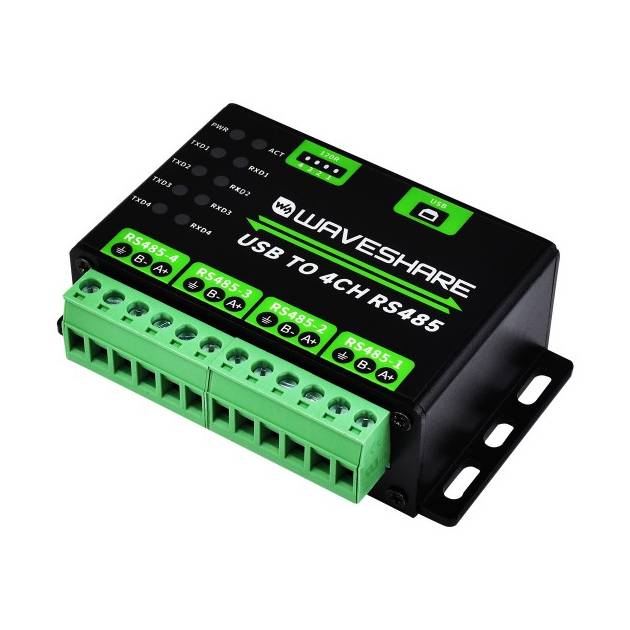

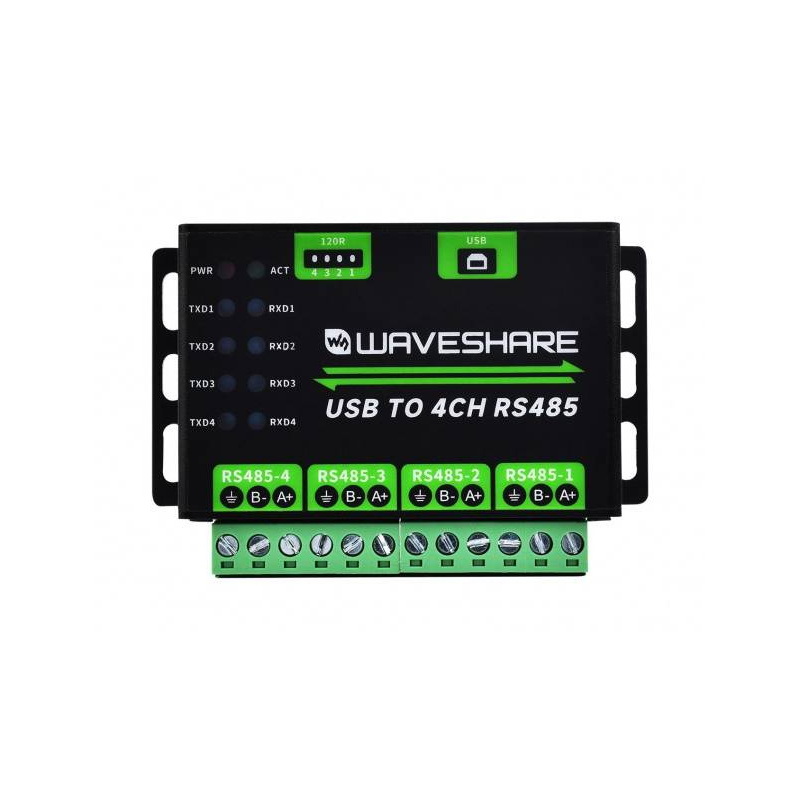

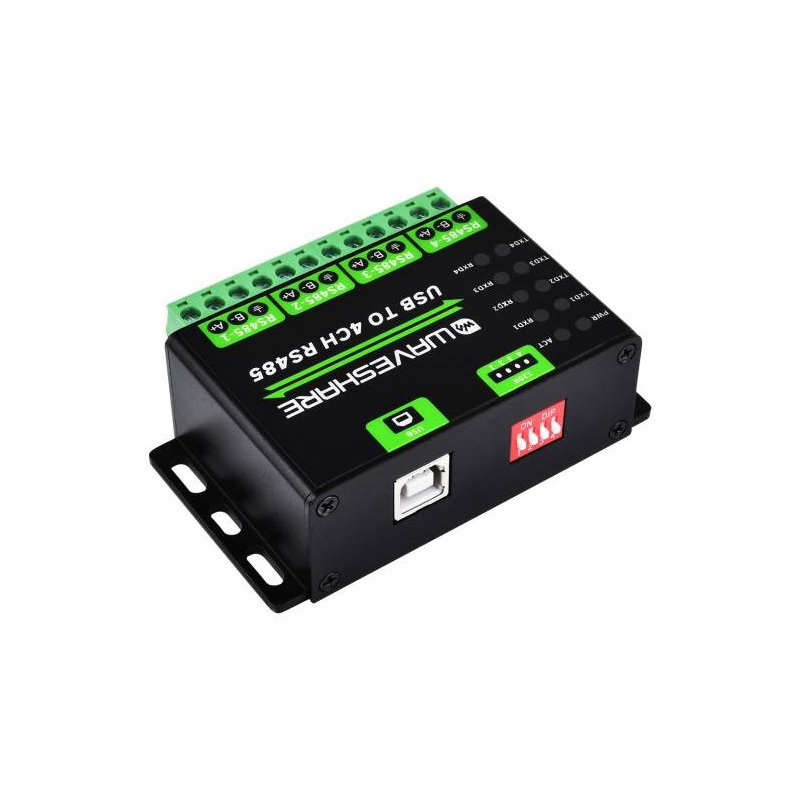

Konwerter USB - 4-kanałowy RS485 - CH344L - Waveshare 25219.
Przemysłowy, nieizolowany konwerter USB na 485.
Główne cechy konwertera
- 4 niezależne kanały RS485: umożliwiają równoczesną komunikację z czterema oddzielnymi magistralami RS485
- Interfejs USB typu B: szybkie podłączenie do komputera bez konieczności stosowania dodatkowego zasilania
- Prędkość transmisji od 1200 bps do 460800 bps: szeroki zakres konfiguracji dla różnych aplikacji przemysłowych
- Zasięg komunikacji RS485 do 1200 m: stabilna transmisja danych na dużych odległościach
- Przełączane rezystory terminujące 120 Ω: aktywowane indywidualnie za pomocą przełączników DIP
- Zabezpieczenia TVS i ESD: ochrona przed wyładowaniami elektrostatycznymi i przepięciami
- Bezpiecznik samoresetujący: zabezpieczenie przed przeciążeniem i zwarciem
- Obudowa ze stopu aluminium: wysoka odporność mechaniczna i skuteczne odprowadzanie ciepła
- Obsługa do 32 urządzeń w magistrali: komunikacja typu punkt-wielopunkt

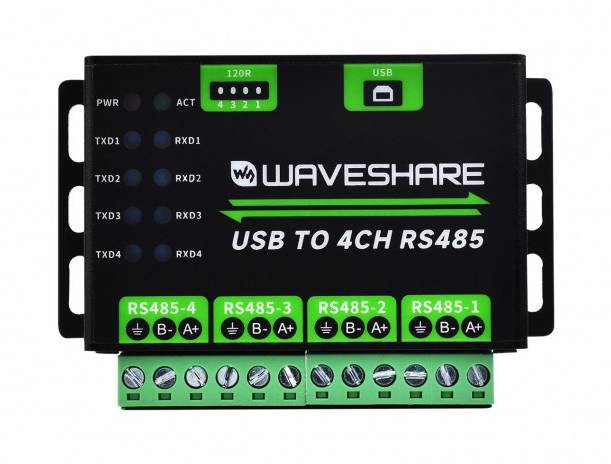

- Sygnalizacja LED: diody informujące o zasilaniu, aktywności oraz transmisji danych dla każdego kanału
Interfejsy komunikacyjne USB i RS485

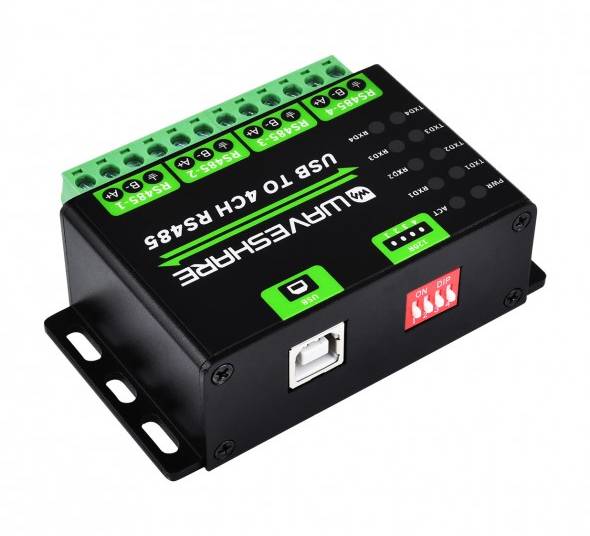

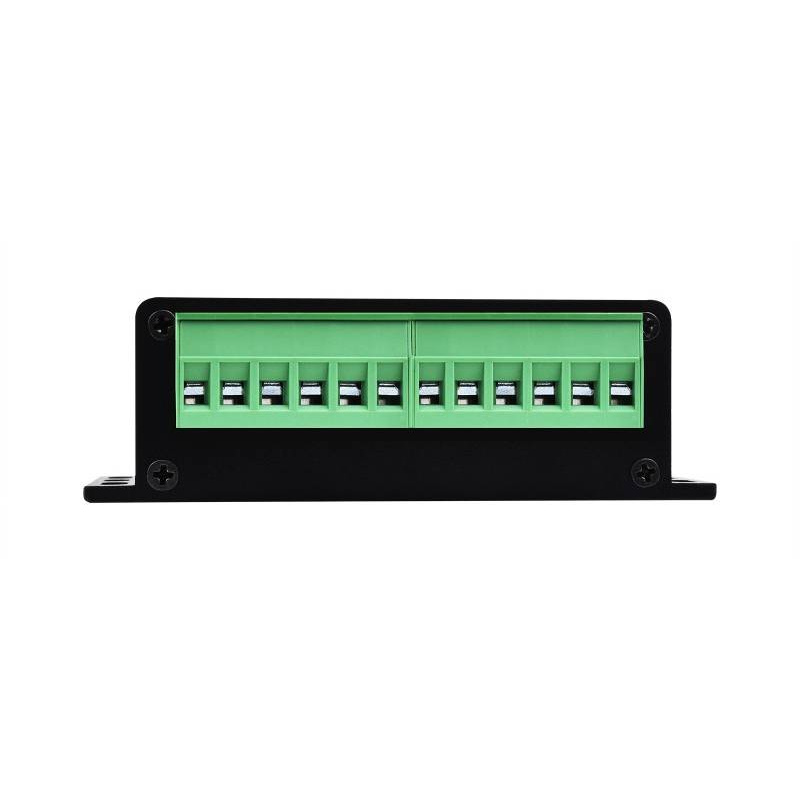

Konwerter wykorzystuje port USB typu B po stronie komputera oraz cztery niezależne interfejsy RS485 dostępne na wygodnych złączach śrubowych. Każdy kanał posiada wyprowadzenia A+, B- oraz PE, co ułatwia integrację z urządzeniami przemysłowymi, sterownikami PLC, licznikami energii czy systemami telemetrycznymi. Dzięki automatycznemu przełączaniu kierunku transmisji nie ma potrzeby ręcznego sterowania liniami nadawania i odbioru. Dodatkowo każdy kanał może korzystać z własnego rezystora terminującego 120 Ω, który można aktywować za pomocą przełączników DIP umieszczonych na obudowie.

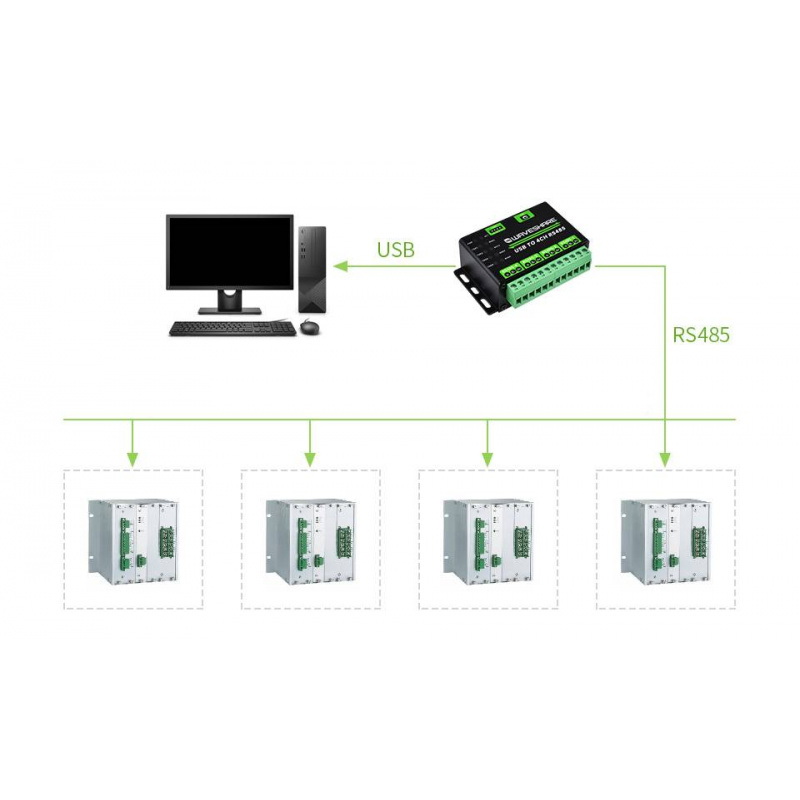

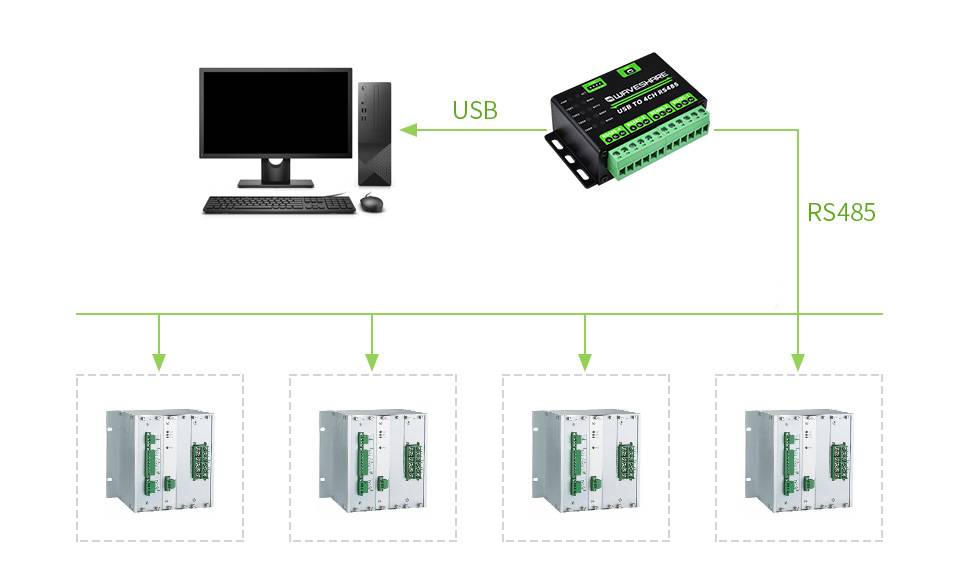

Cztery niezależne kanały pozwalają na jednoczesną obsługę różnych segmentów instalacji z poziomu jednego komputera.
Obudowa umożliwia montaż ścienny oraz na szynie DIN.
Kompatybilność z systemami operacyjnymi
Konwerter został zaprojektowany z myślą o współpracy z najpopularniejszymi systemami operacyjnymi wykorzystywanymi zarówno w zastosowaniach przemysłowych, jak i hobbystycznych. Obsługuje systemy Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11, Linux, macOS oraz Android. W systemach Linux i Raspberry Pi konwerter może pracować z wykorzystaniem standardowych sterowników systemowych, co znacząco upraszcza wdrożenie. Dzięki temu sprawdzi się zarówno w komputerach przemysłowych, jak i w projektach opartych o Raspberry Pi, mini-PC czy terminale operatorskie HMI.
Specyfikacja techniczna konwertera
- Układy komunikacyjne: CH344L, SP485EEN
- Interfejs hosta: USB typu B
- Interfejs urządzeń: 4x RS485
- Napięcie zasilania: 5 V
- Pobór prądu: 23,6 mA
- Prędkość transmisji: od 1200 bps do 460800 bps
- Tryb transmisji: punkt-wielopunkt
- Maksymalna liczba urządzeń: 32 węzły
- Maksymalna odległość transmisji RS485: do 1200 m
- Maksymalna długość przewodu USB: około 5 m
- Rezystory terminujące: 120 Ω, przełączane przełącznikami DIP
- Zabezpieczenia USB: bezpiecznik samoresetujący 500 mA, ESD
- Zabezpieczenia RS485: TVS 600 W, ochrona przeciwprzepięciowa, 15 kV ESD
- Temperatura pracy: od -40°C do 85°C
- Wilgotność pracy: od 5% RH do 95% RH
- Obsługiwane systemy: Windows 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
- Materiał obudowy: stop aluminium
- Sposób montażu: ścienny oraz na szynie DIN

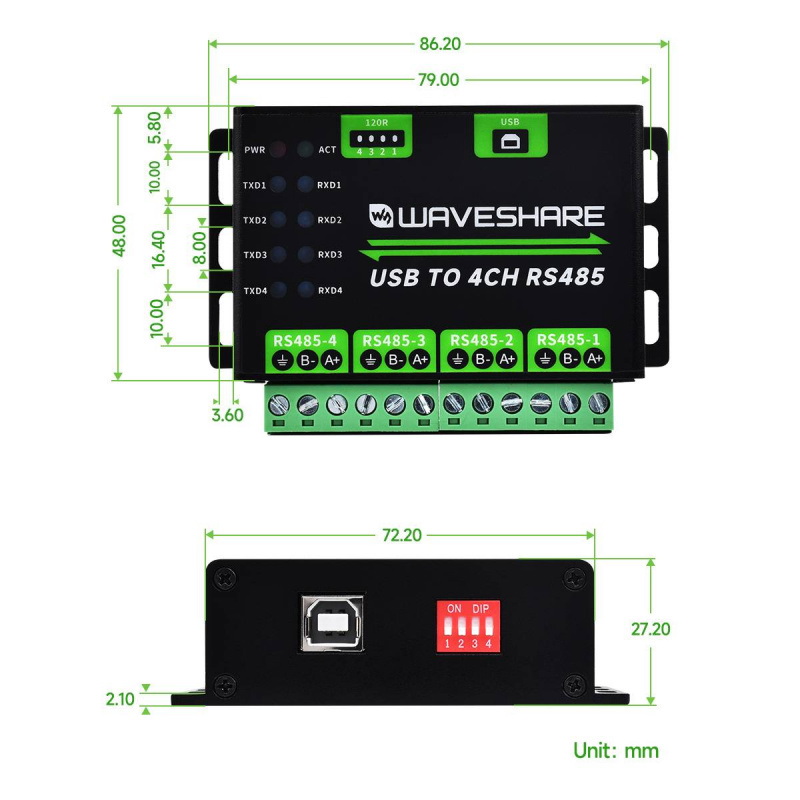

- Wymiary: 86,2 x 48 x 27,2 mm
- Masa: 181 g
Zawartość zestawu
- 1x Konwerter USB - 4-kanałowy RS485
- 1x Przewód USB typu A do USB typu B o długości około 1,2 m

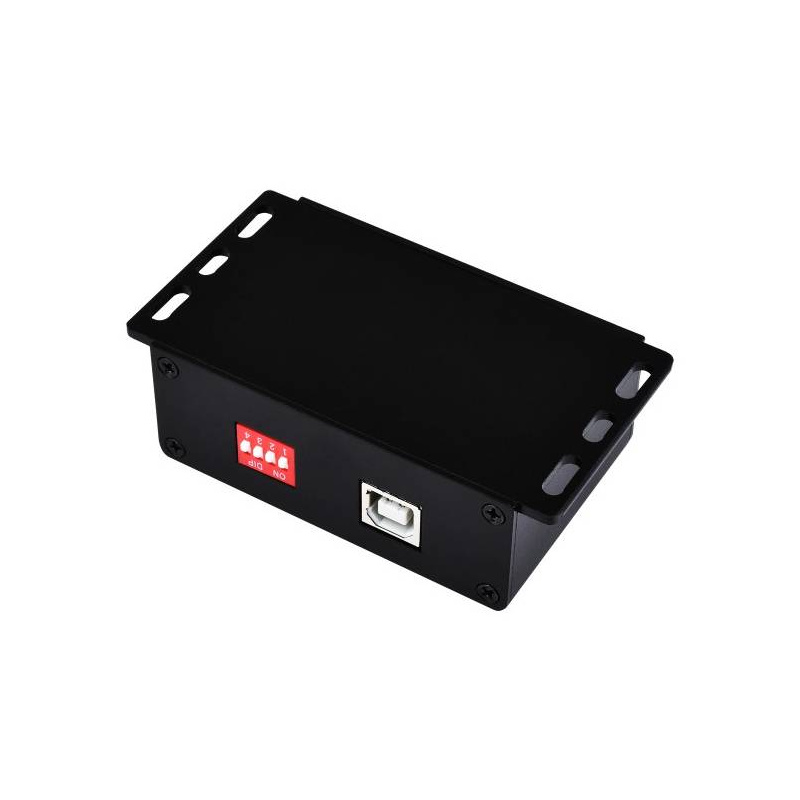

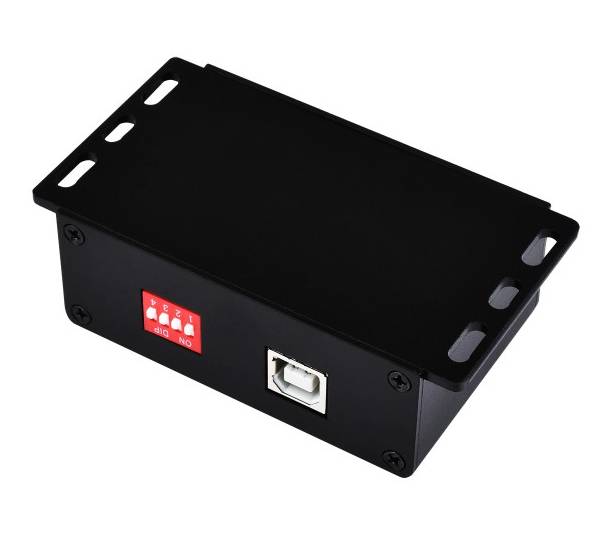

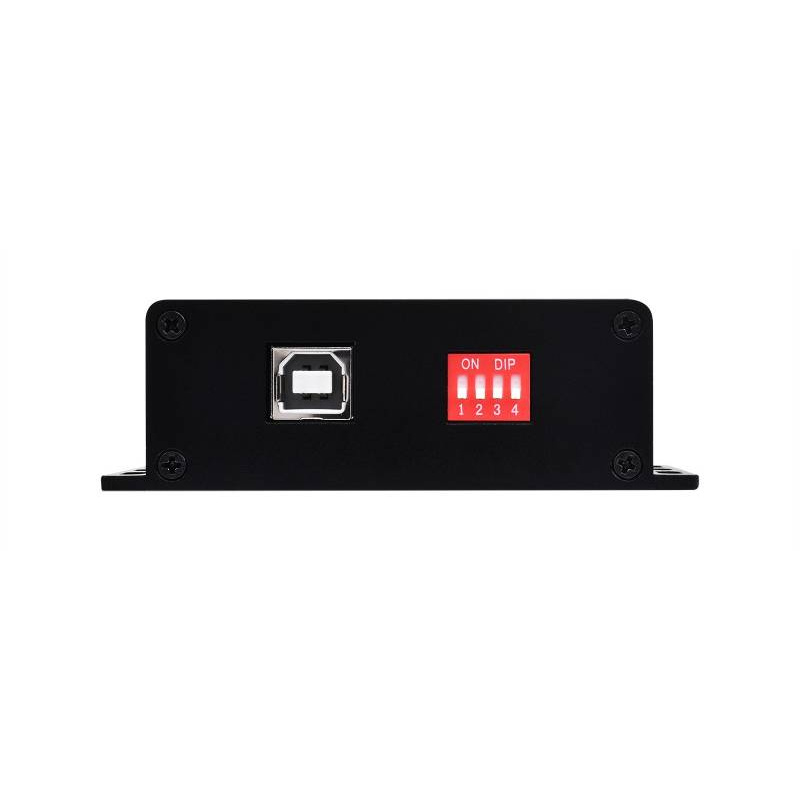

Każdy kanał może korzystać z własnego rezystora terminującego 120 Ω, który można aktywować za pomocą przełączników DIP umieszczonych na obudowie.
