Opis produktu: Cyfrowy czujnik odległości - 50 cm - Pololu 4064
Cyfrowy czujnik odległości umożliwiający wykrycie obiektu w promieniu do 50 cm. Napięcie zasilania mieści się w zakresie od 3 V do 5,5 V, a komunikacja odbywa się za pomocą interfejsu cyfrowego. Stan niski występuje wtedy, gdy zostanie wykryty obiekt, a stan wysoki jeśli sensor nie wykrywa niczego. Zwraca odczyt w postaci impulsu cyfrowego, którego szerokość jest zależna od odległości, w której znajduje się wykryty obiekt. Im przeszkoda znajduje się dalej, tym szerszy impuls na wyjściu czujnika. Czujnik dokonuje ciągłych pomiarów odległości i wykorzystuje tylko jedno wyjście cyfrowe. Moduł wyprodukowany przez firmę Pololu.
W naszej ofercie znajdziesz również inne czujniki odległości, w tym sensory analogowe oraz ultradźwiękowe, a także akcesoria do czujników odległości.

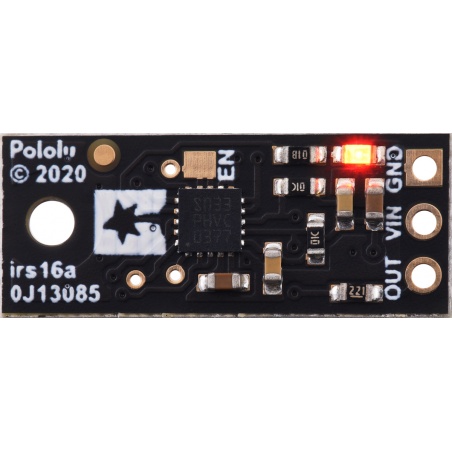

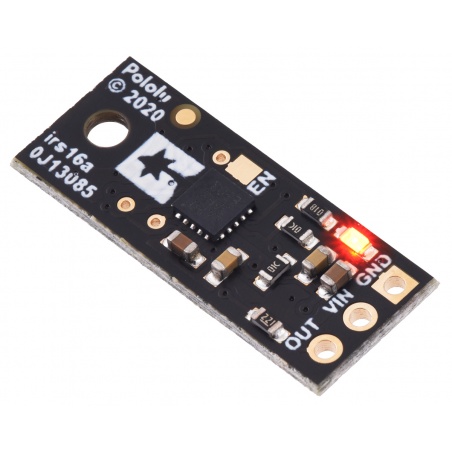

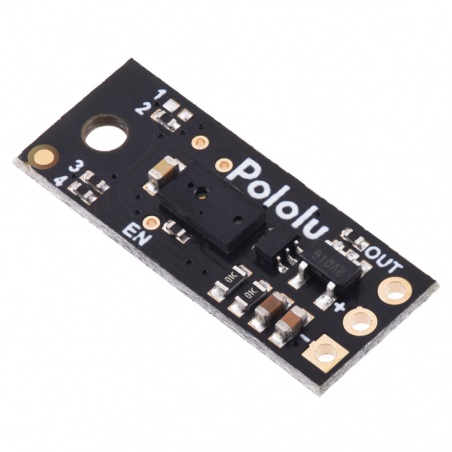

Czujnik odległości z maksymalnym zakresem wykrywania równym 50 cm.

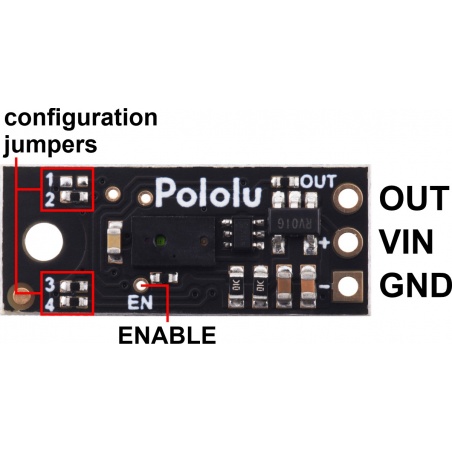

Opis wyprowadzeń czujnika od Pololu.
Podłączenie czujnika odległości

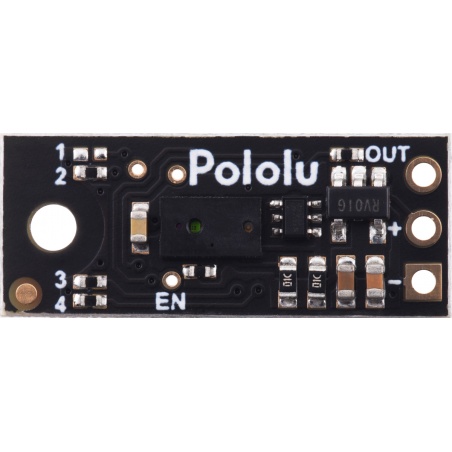

Moduł posiada trzy wyprowadzenia w postaci pól lutowniczych:
- VIN - pin zasilania w zakresie od 3 V do 5 V
- GND - masę układu
- OUT - wyjściowy sygnał cyfrowy
Rozstaw wyprowadzeń jest zgodny ze złączami goldpin - raster 2,54 mm. Ponadto, płytka została wyposażona także w pin ENABLE, domyślnie załączony, który może być wykorzystywany do przełączenia układu w tryb niskiego poboru prądu.
Specyfikacja techniczna
- Wartość wyjściowa: szerokość impulsu cyfrowego
- Napięcie robocze: od 3 V do 5,5 V
- Pobór prądu:
- gdy czujnik jest włączony: 30 mA
- gdy czujnik jest wyłączony: 0,4 mA
- Maksymalny zakres pomiaru: do 50 cm (zależny od warunków otoczenia i współczynniku odbicia)
- Częstotliwość aktualizacji odczytów: od 50 Hz do 110 Hz (okres od 20 ms do 9 ms)
- Pole widzenia (FOV): 15° (pole widzenia może się różnić w zależności od współczynnika odbicia obiektu i warunków otoczenia)

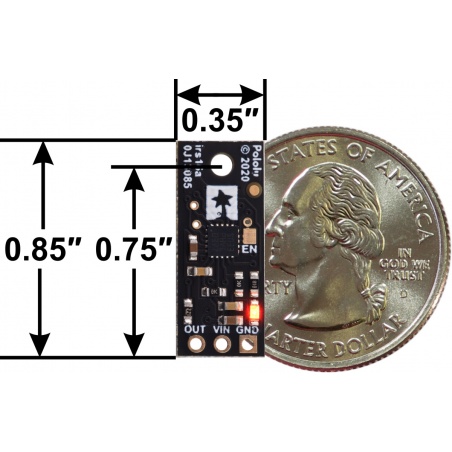

- Wymiary czujnika: 21,6 x 8,9 x 3,1 mm
- Masa: 0,4 g
Wartość pomiaru ma postać impulsu cyfrowego, które szerokość zależy od odległości wykrytego obiektu.
