Opis produktu: Zestaw do budowy timera elektronicznego - Kitronik 2111
Edukacyjny zestaw elektroniczny marki Kitronik przeznaczony do samodzielnego montażu, który pozwala zbudować prosty układ odmierzający czas. Dzięki zastosowaniu sieci rezystor-kondensator możesz regulować opóźnienie w zakresie od 1 sekundy do 4 minut za pomocą potencjometru montowanego na płytce PCB. Po naciśnięciu przycisku dioda LED zmienia kolor z czerwonego na zielony, a po upływie ustawionego czasu powraca do koloru czerwonego. Zestaw charakteryzuje się niewielką liczbą elementów, co czyni go doskonałym wyborem dla początkujących użytkowników uczących się lutowania oraz podstaw działania układów elektronicznych. Niskie napięcie zasilania wynoszące od 2,4 V do 3,5 V sprawia, że praca z zestawem jest w pełni bezpieczna dla młodych adeptów technologii.

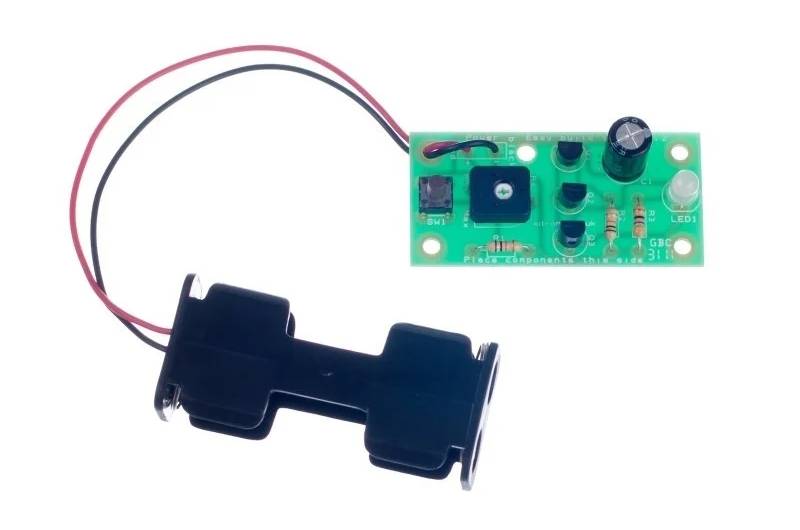

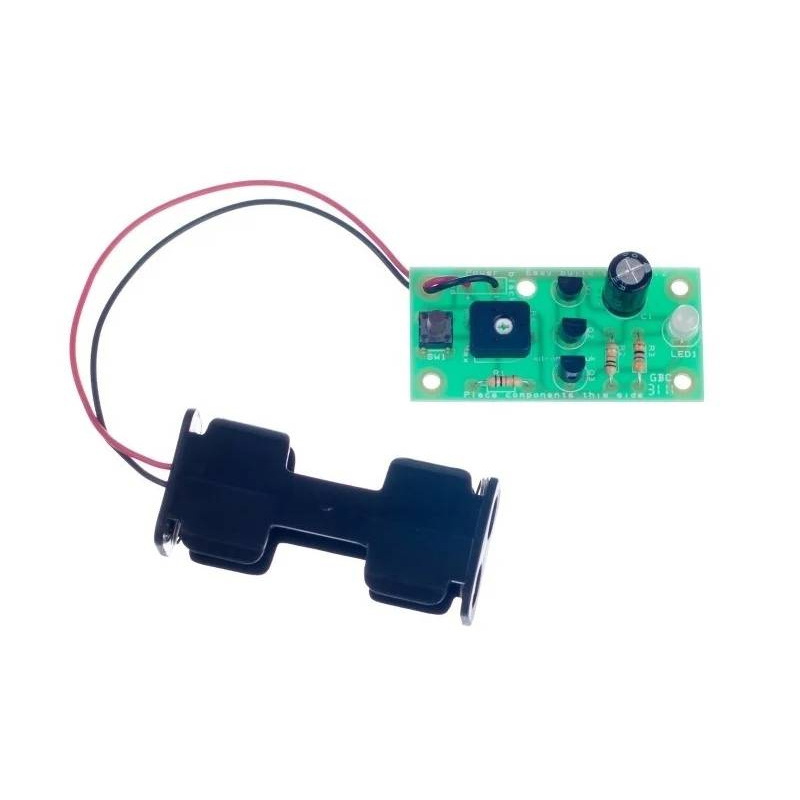

Zestaw do budowy timera elektronicznego - Kitronik 2111.

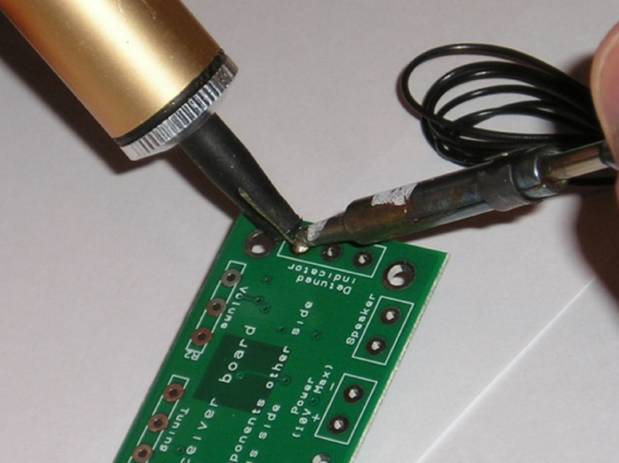

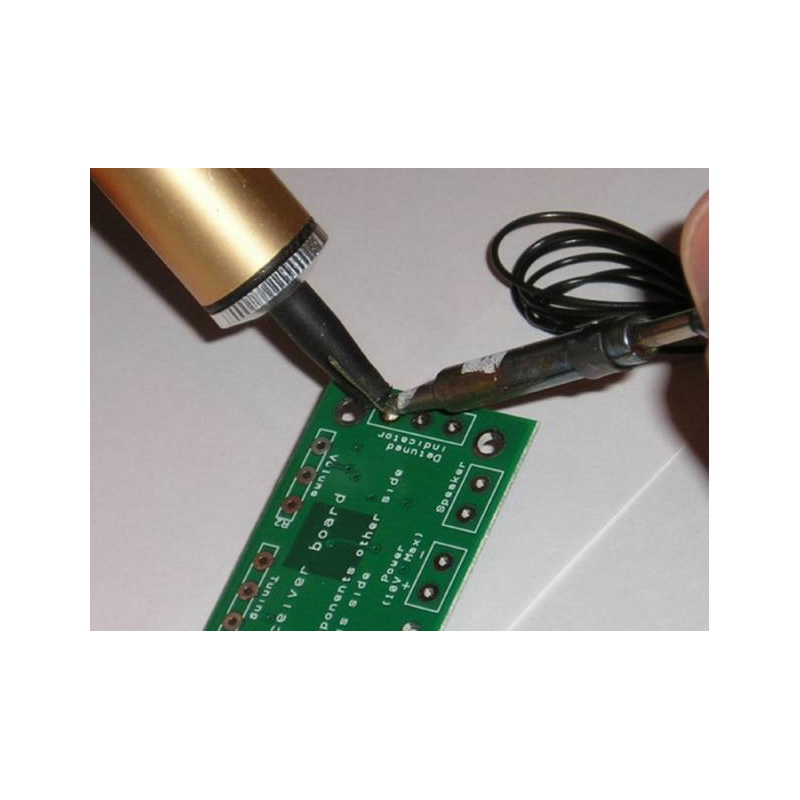

Zestaw wymaga wlutowania elementów przewlekanych na płytkę PCB.
Główne cechy zestawu timera DIY
- Zestaw edukacyjny DIY: idealny do nauki lutowania i podstaw elektroniki
- Regulowany czas: możliwość ustawienia opóźnienia od 1 s do 4 min
- Sygnalizacja LED: dioda trójkolorowa zmienia barwę w zależności od stanu pracy
- Prosty układ RC: działanie oparte o rezystor i kondensator
- Sterowanie przyciskiem: łatwe uruchamianie timera za pomocą przycisku tact switch
- Mała liczba elementów: ułatwia montaż i zrozumienie działania układu
- Zasilanie bateryjne: możliwość pracy na 2 x AA (3 V)
Specyfikacja techniczna zestawu do budowy timera
- Typ produktu: zestaw DIY - timer elektroniczny
- Zakres czasu: od 1 s do 4 min
- Napięcie nominalne: 3 V
- Zakres napięcia: od 2,4 V do 3,5 V
- Pobór prądu w stanie spoczynku: 11,3 mA
- Maksymalny pobór prądu: 15,1 mA
- Liczba elementów na PCB: 11
- Montaż: lutowanie
- Długość PCB: 54 mm
- Szerokość PCB: 26 mm
Zawartość zestawu
- 1x Koszyk na 2 baterie AA
- 1x Rezystor 47 Ω
- 2x Rezystory 10 kΩ
- 1x Potencjometr 1 MΩ
- 1x Kondensator elektrolityczny 10 V, 1 mF
- 1x Tranzystor BC558 (PNP)
- 1x Dioda LED trójkolorowa 5 mm (650 mCd)
- 1x Przycisk tact switch 6 mm
- 1x Płytka PCB

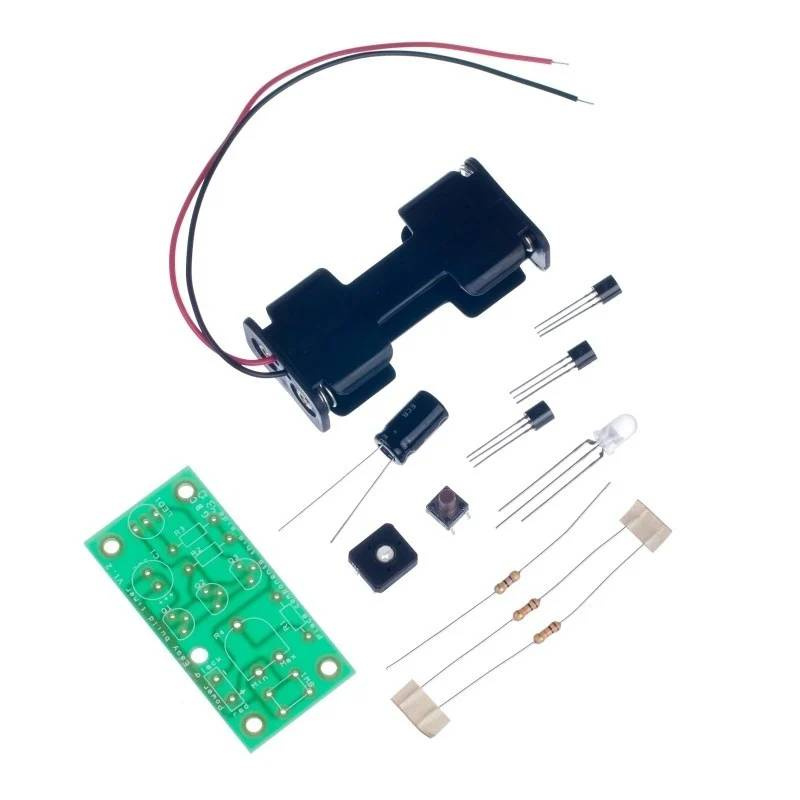

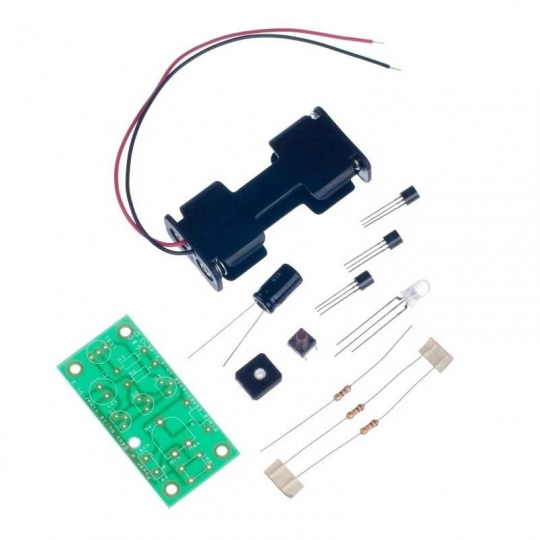

Elementy wchodzące w skład zestawu.
