Opis produktu: 8-kanałowy sterownik elektromagnesów - I2C - STEMMA QT / Qwiic - Adafruit 6318
8-kanałowy sterownik elektrozaworów i elektromagnesów od Adafruit z interfejsem I2C to moduł przeznaczony do wygodnego sterowania wieloma obciążeniami indukcyjnymi bez konieczności wykorzystywania dużej liczby wyprowadzeń mikrokontrolera. Zastosowany ekspander GPIO MCP23017 umożliwia sterowanie ośmioma kanałami za pośrednictwem magistrali I2C, natomiast każdy kanał wyposażono w tranzystor AO3406 MOSFET, diodę zabezpieczającą przed przepięciami oraz diodę LED sygnalizującą jego pracę. Moduł obsługuje napięcie zasilania elektrozaworów od 3 V do 24 V DC, współpracuje z logiką 3 V i 5 V oraz posiada złącza STEMMA QT / Qwiic umożliwiające szybkie podłączenie bez konieczności lutowania.

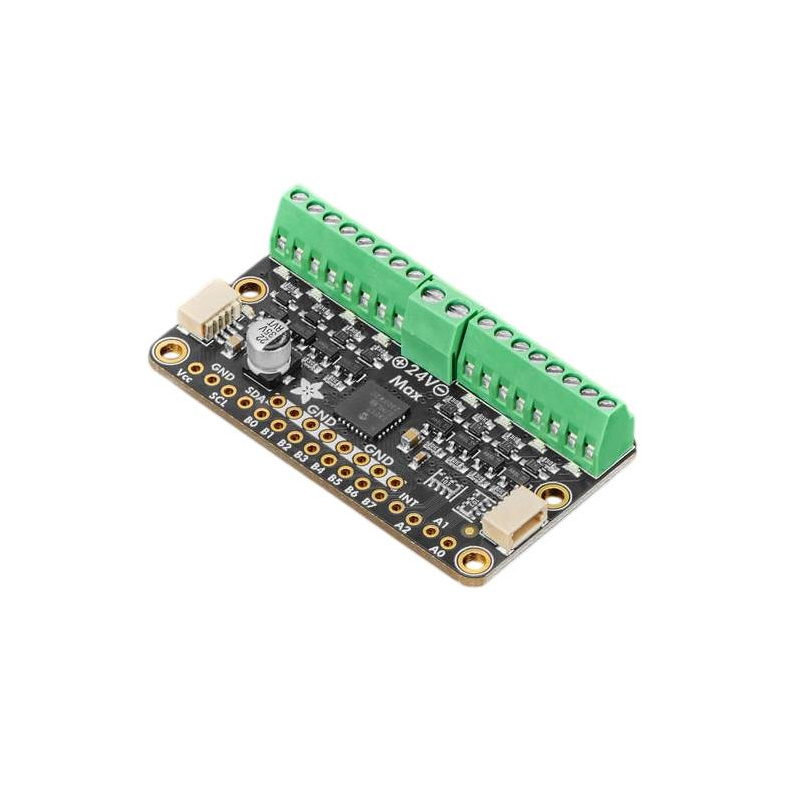

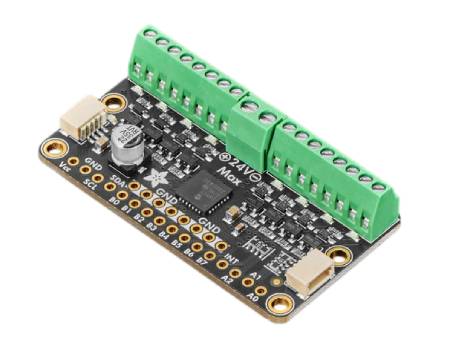

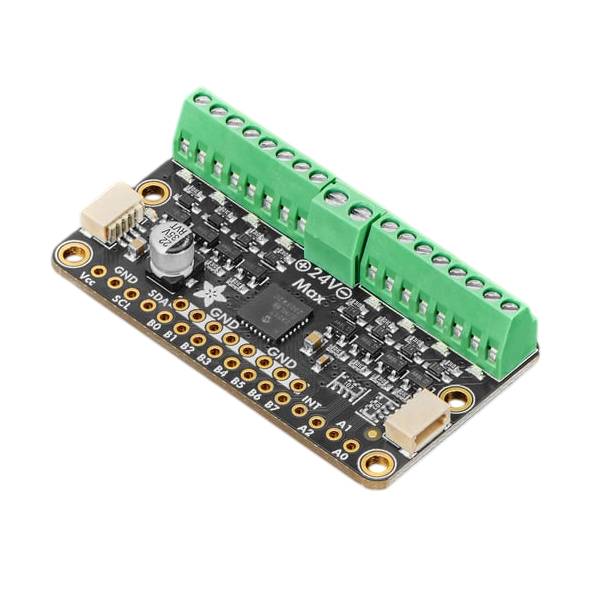

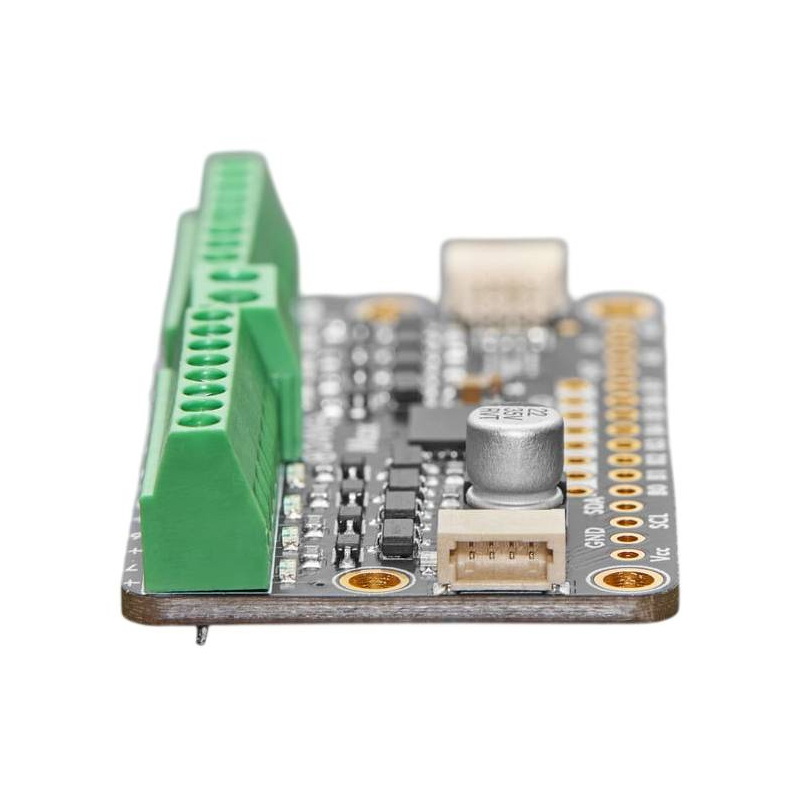

8-kanałowy sterownik elektromagnesów - I2C - STEMMA QT / Qwiic - Adafruit 6318.
Elektromagnesy należy zasilać z zewnętrznego źródła napięcia od 3 V do 24 V DC.
Główne cechy sterownika
- 8 kanałów sterowania - umożliwia obsługę do 8 elektrozaworów lub innych obciążeń indukcyjnych
- Interfejs I2C - sterowanie wieloma wyjściami przy wykorzystaniu jedynie linii SDA i SCL
- Układ MCP23017 - 16-bitowy ekspander GPIO zapewniający łatwą rozbudowę projektu
- 8 tranzystorów AO3406 MOSFET - każdy kanał wyposażono w osobny tranzystor o parametrach 30 Vds, 3,6 A peak i 70 mΩ RdsOn
- Diody flyback - zabezpieczają tranzystory przed przepięciami generowanymi przez cewki
- Diody LED - sygnalizacja aktywności każdego wyjścia
- Logika 3 V i 5 V - kompatybilność z Arduino, Raspberry Pi oraz innymi mikrokontrolerami
- STEMMA QT / Qwiic - szybkie podłączenie magistrali I2C bez konieczności lutowania
- Łączenie wielu modułów - możliwość podłączenia do 8 płytek na jednej magistrali I2C
- Dodatkowe GPIO - port B ekspandera udostępnia 8 uniwersalnych wejść i wyjść

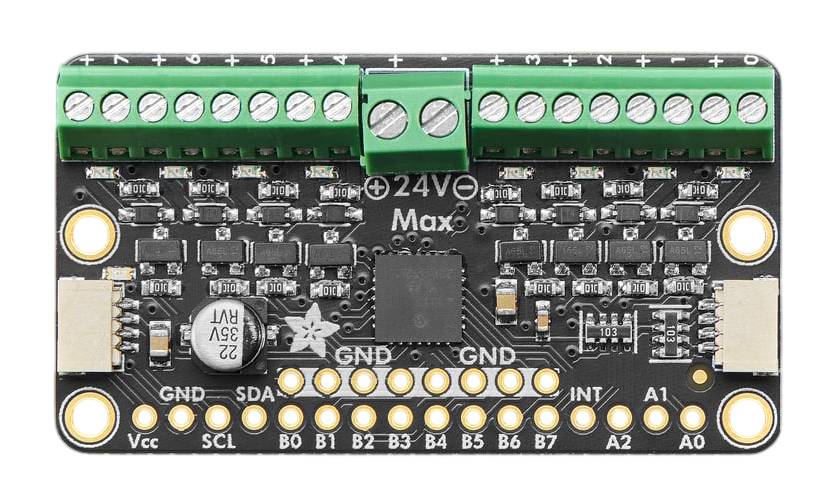

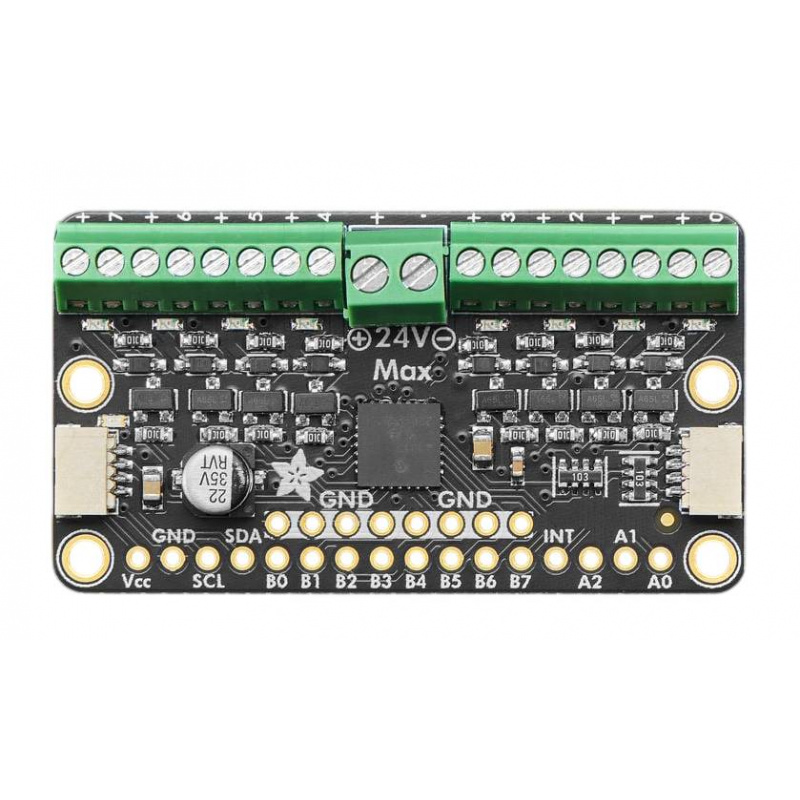

Wyprowadzenia sterownika elektrozaworów
Moduł posiada oddzielne zasilanie logiki oraz elektrozaworów. Pin Vcc należy połączyć z napięciem logiki mikrokontrolera - 3 V lub 5 V, natomiast piny SDA i SCL służą do komunikacji I2C. Wszystkie elementy układu powinny mieć wspólną masę podłączoną do GND. Elektrozawory zasilane są z osobnego źródła napięcia od 3 V do 24 V DC. Dodatni przewód należy podłączyć do zacisku V+, natomiast przewód ujemny do jednego z wyjść oznaczonych od 0 do 7 (A0-A7). Po aktywacji wybranego kanału tranzystor MOSFET zwiera obciążenie do masy, uruchamiając elektrozawór. Dodatkowe wyprowadzenia B0-B7 mogą zostać wykorzystane jako uniwersalne wejścia lub wyjścia, np. do obsługi przycisków albo diod LED.

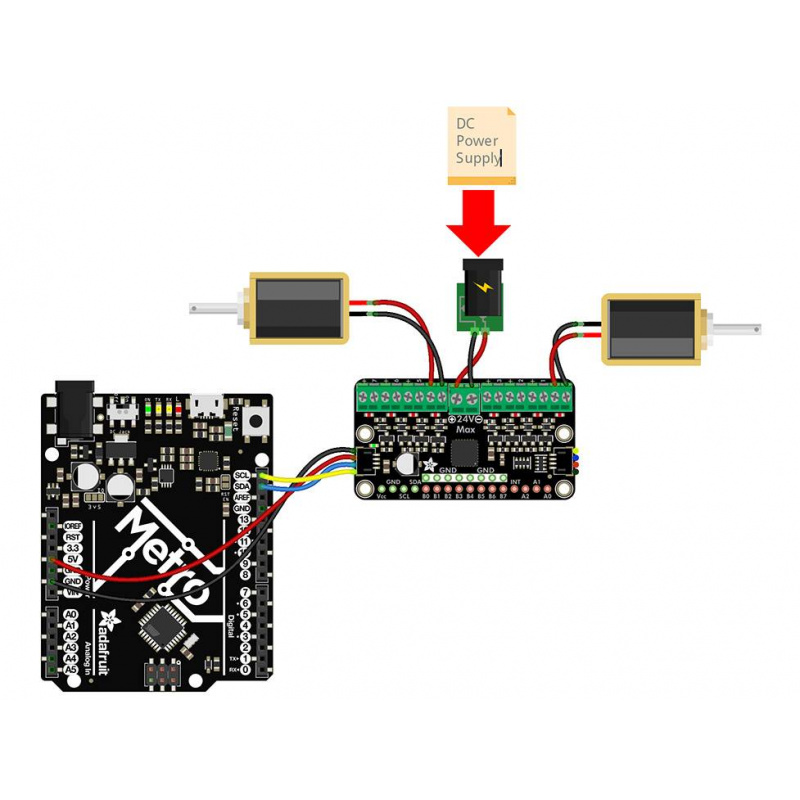

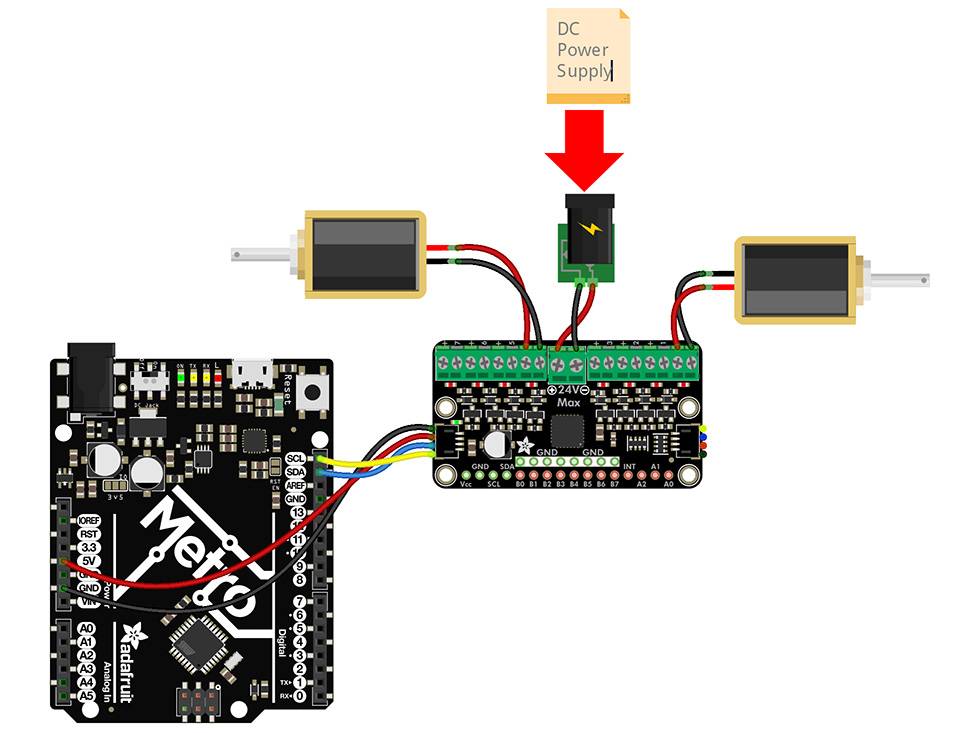

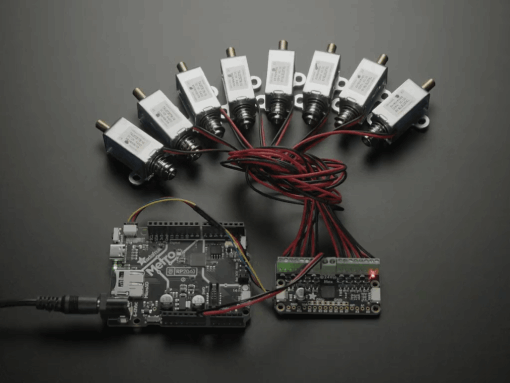

Schemat podłączenia sterownika.
Sterownik jest kompatybilny ze środowiskami Arduino IDE, CircuitPython oraz Python.
Programowanie sterownika
Moduł jest obsługiwany przez środowiska Arduino IDE, CircuitPython oraz Python. W Arduino wykorzystuje bibliotekę Adafruit MCP23017, natomiast w CircuitPython i Python dostępna jest biblioteka Adafruit CircuitPython MCP230xx umożliwiająca wygodne sterowanie wszystkimi wyjściami przez magistralę I2C. Domyślny adres urządzenia wynosi 0x20, a dzięki zworkom A0, A1 i A2 można zmienić adres I2C i podłączyć do ośmiu modułów jednocześnie. Pozwala to sterować nawet 64 elektrozaworami przy użyciu jednej magistrali I2C, co doskonale sprawdza się w automatyce, robotyce i urządzeniach przemysłowych.
Specyfikacja techniczna 8-kanałowego sterownika elektromagnesów
- Liczba kanałów dla elektrozaworów: 8
- Układ ekspandera GPIO: MCP23017
- Interfejs komunikacyjny: I2C
- Domyślny adres I2C: 0x20
- Możliwość zmiany adresu: tak, zworki A0, A1, A2
- Maksymalna liczba modułów na jednej magistrali: 8
- Maksymalna liczba obsługiwanych elektrozaworów przy 8 modułach: 64
- Napięcie logiki: 3 V lub 5 V
- Napięcie zasilania elektrozaworów: od 3 V do 24 V DC
- Tranzystor wyjściowy: AO3406 N-Channel MOSFET
- Parametry MOSFET: 30 Vds, 3,6 A peak, 70 mΩ RdsOn
- Zabezpieczenie kanałów: diody flyback
- Sygnalizacja pracy kanałów: 8 czerwonych diod LED
- Sygnalizacja zasilania: zielona dioda LED
- Dodatkowe GPIO: 8 pinów portu B, B0-B7
- Pin przerwania: INT dla portu B MCP23017
- Złącza magistrali: STEMMA QT / Qwiic JST SH
- Wymiary: 51 x 28 x 10,2 mm
- Masa: 10,7 g
Zawartość zestawu
- 1x 8-kanałowy sterownik elektromagnesów - I2C - STEMMA QT / Qwiic - Adafruit 6318
- 2x Listwa goldpin

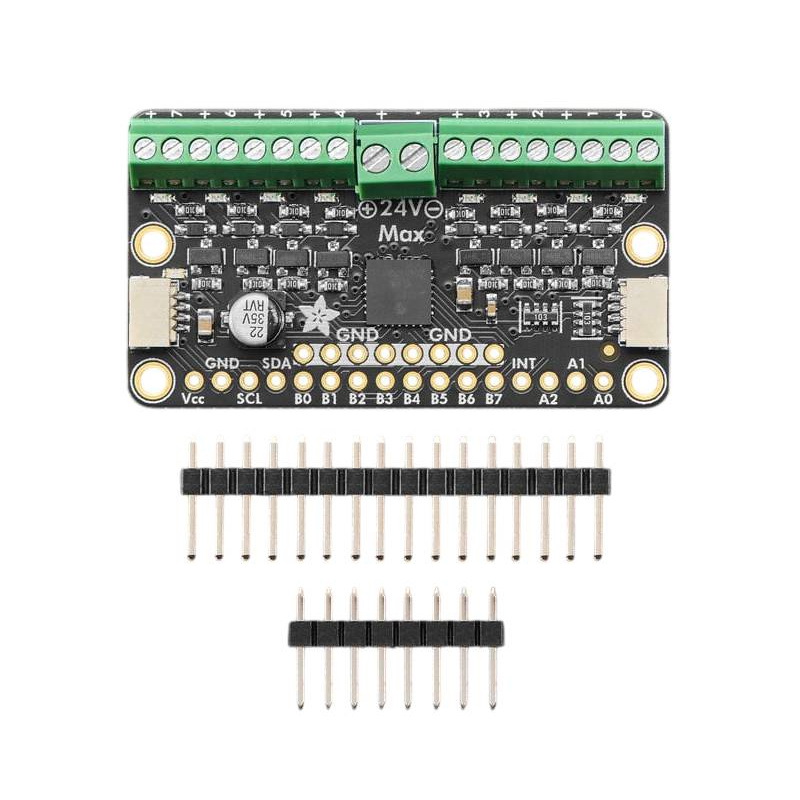

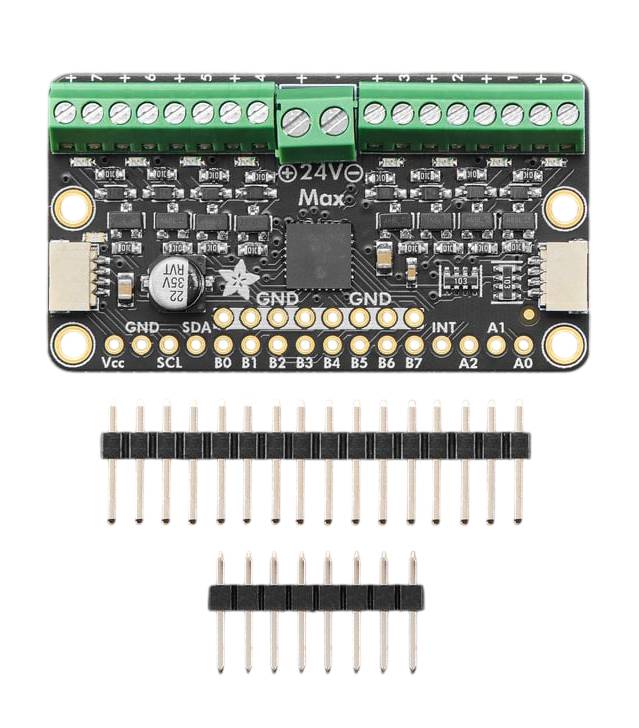

Elementy wchodzące w skład zestawu.
