Opis produktu: Siłownik tubowy TLA-1 500 N 7 mm/s 12 V z wyłącznikiem przeciążeniowym - wysuw 30 cm
Siłownik tubowy TLA-1 marki Elektrobim to elektryczny siłownik liniowy, stworzony do zastosowań wymagających kompaktowej budowy oraz dużej precyzji. Dzięki umieszczeniu silnika w osi siłownika, model TLA-1 osiąga wyjątkowo niewielkie rozmiary przy zachowaniu siły dynamicznej na poziomie 500 N. Działa z napięciem 12 V DC i oferuje prędkość wysuwu 7 mm/s bez obciążenia. Wbudowany wyłącznik przeciążeniowy zabezpiecza mechanizm przed uszkodzeniem w przypadku przeciążenia lub napotkania przeszkody, automatycznie zatrzymując pracę tłoczyska. Konstrukcja o klasie szczelności IP65 zapewnia odporność na trudne warunki środowiskowe, co czyni siłownik doskonałym wyborem zarówno do zastosowań wewnętrznych, jak i zewnętrznych.
W ofercie naszego sklepu znajduje się szeroki wybór innych modeli siłowników liniowych - sprawdź!

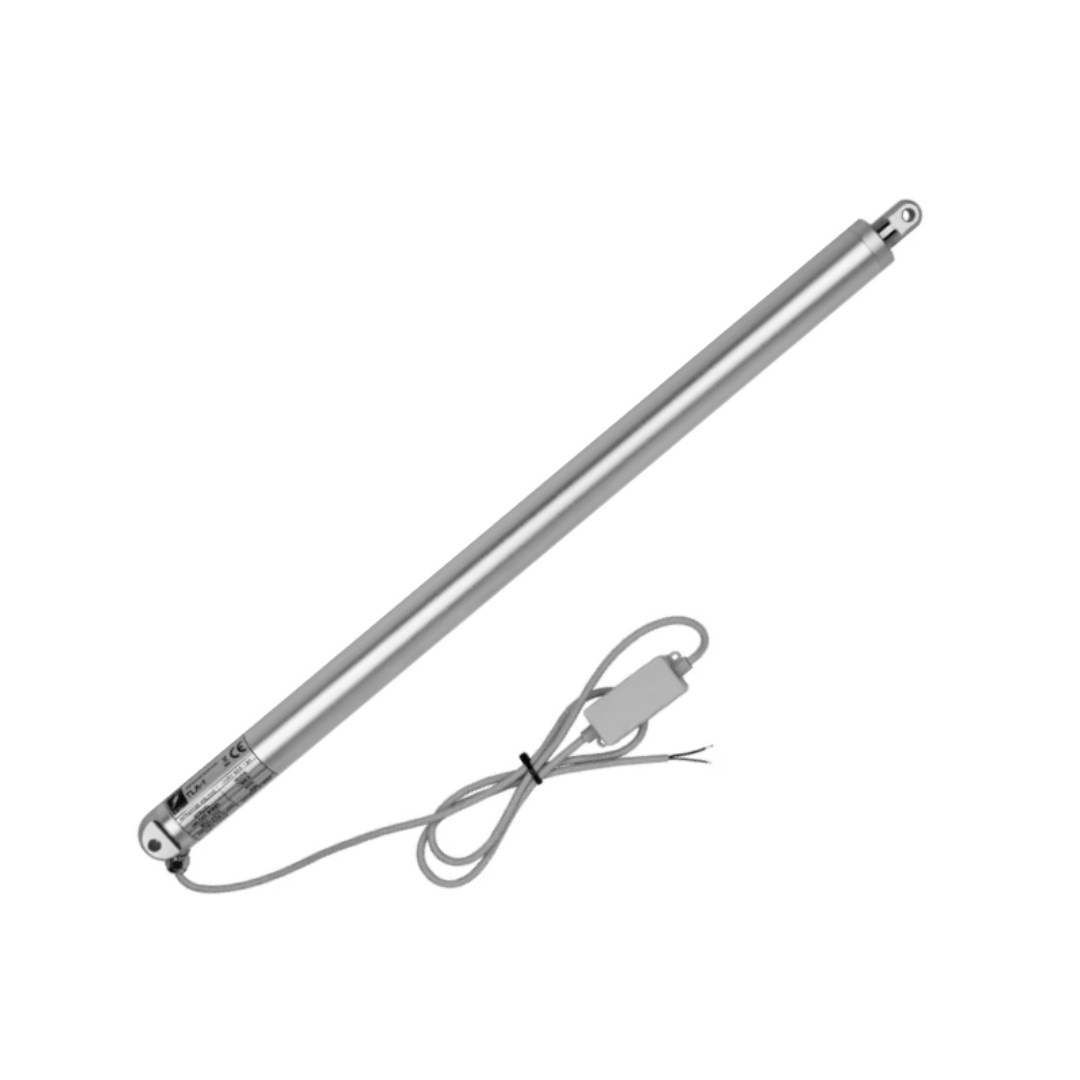

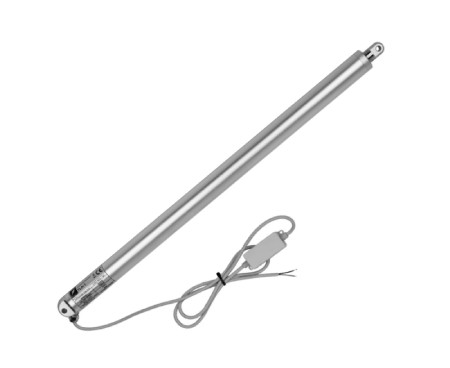

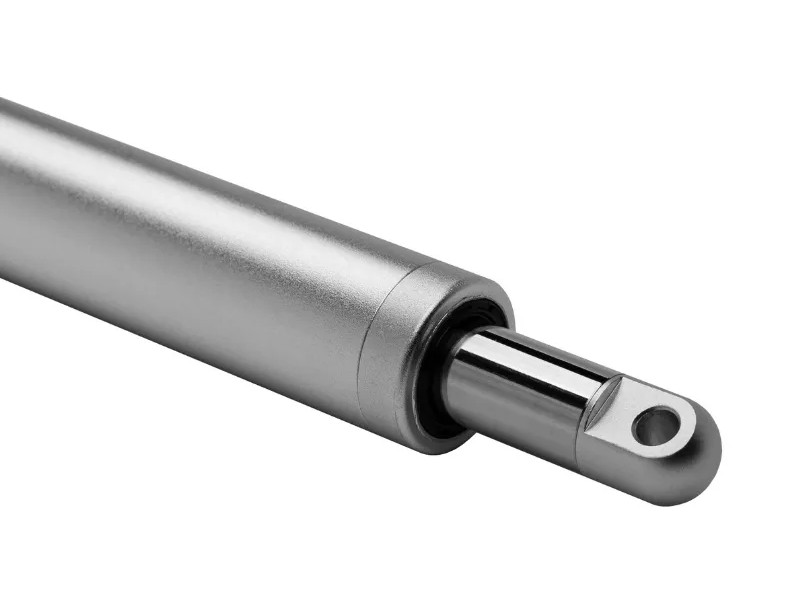

Siłownik tubowy TLA-1 500 N 7 mm/s 12 V z wyłącznikiem przeciążeniowym - wysuw 30 cm.

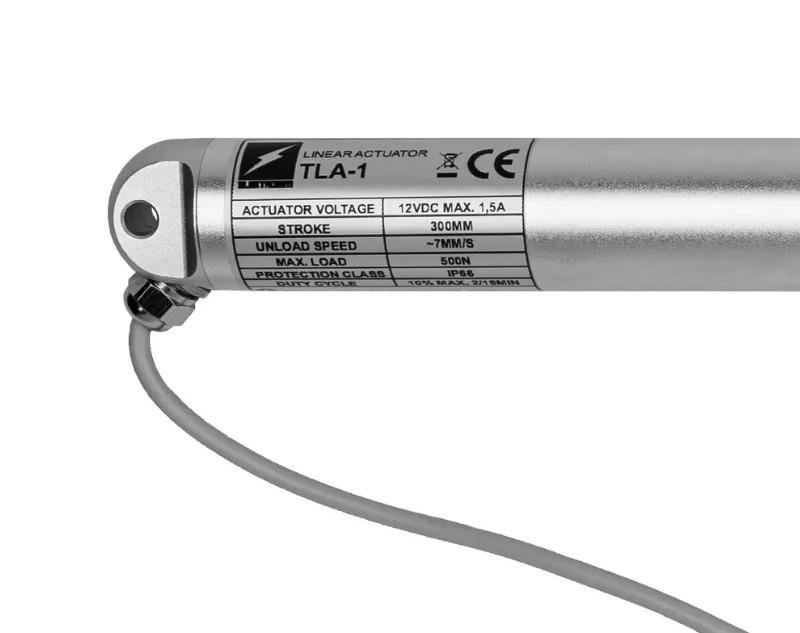

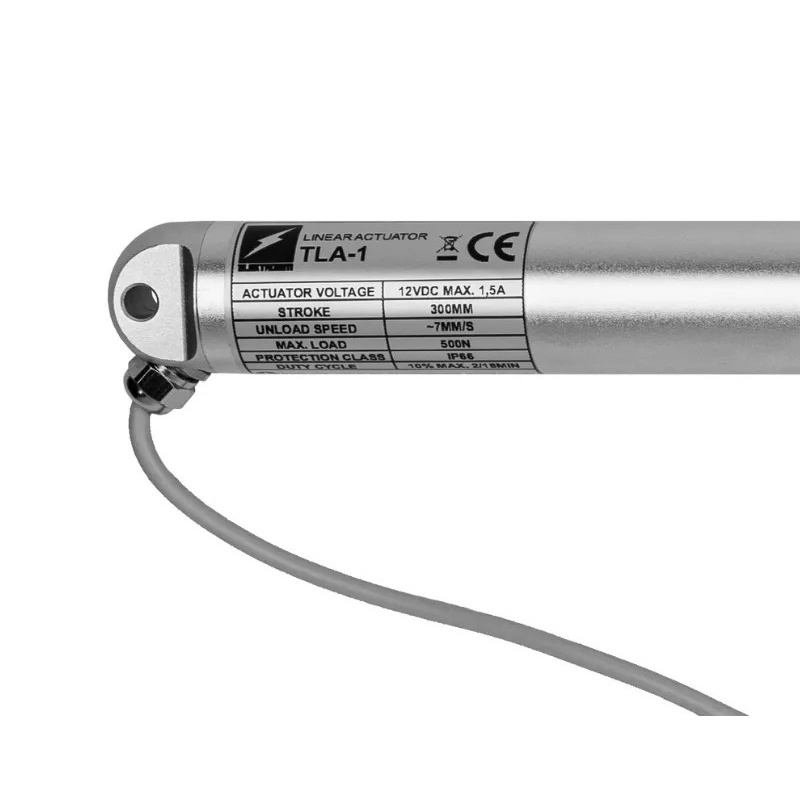

Siłownik o średnicy 28 mm, dzięki kompaktowym wymiarom sprawdzi się w wielu projektach.
Główne cechy siłownika TLA-1
- Kompaktowa konstrukcja: silnik osadzony w osi siłownika, średnica obudowy to tylko 28 mm
- Wyłącznik przeciążeniowy: zabezpiecza mechanizm przed uszkodzeniem i zwiększa bezpieczeństwo użytkowania
- Skok tłoczyska 300 mm: odpowiedni do większości aplikacji liniowych
- Cykl pracy 10%: maksymalnie 2 minuty pracy ciągłej, przeznaczony do pracy przerywanej
- Klasa szczelności IP65: odporność na kurz i strumienie wody z każdej strony
- Cicha praca: poziom hałasu ≤ 55 dB
- Szeroki zakres temperatur pracy: od -15°C do 65°C
Podłączenie i sterowanie siłownika
Siłownik TLA-1 zasilany jest napięciem 12 V DC i sterowany poprzez zmianę polaryzacji na przewodach zasilających - zmiana kierunku napięcia zmienia kierunek ruchu tłoczyska. Siłownik nie posiada mechanicznych wyłączników krańcowych, dlatego za jego zatrzymanie odpowiada wbudowany elektroniczny wyłącznik przeciążeniowy. Zatrzymanie siłownika odbywa się przy pełnym wysunięciu, wsunięciu lub po kontakcie tłoczyska z przeszkodą mechaniczną. Do podłączenia należy użyć przewodów o minimalnym przekroju 2 x 0,5 mm². Sterowanie może być realizowane zarówno ręcznie, jak i poprzez sterowniki przekaźnikowe. Do montażu siłownika służą dwa otwory o średnicy 6 mm.

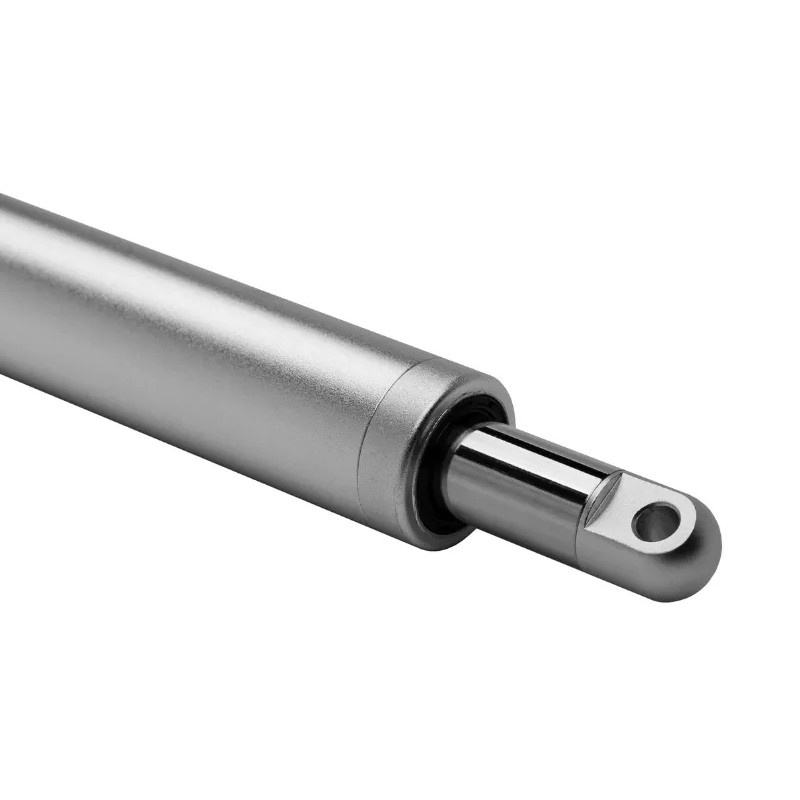

Napęd tubowy posiada udźwig na poziomie 500 N, a wbudowany wyłącznik przeciążeniowy automatycznie zatrzymuje pracę siłownika.

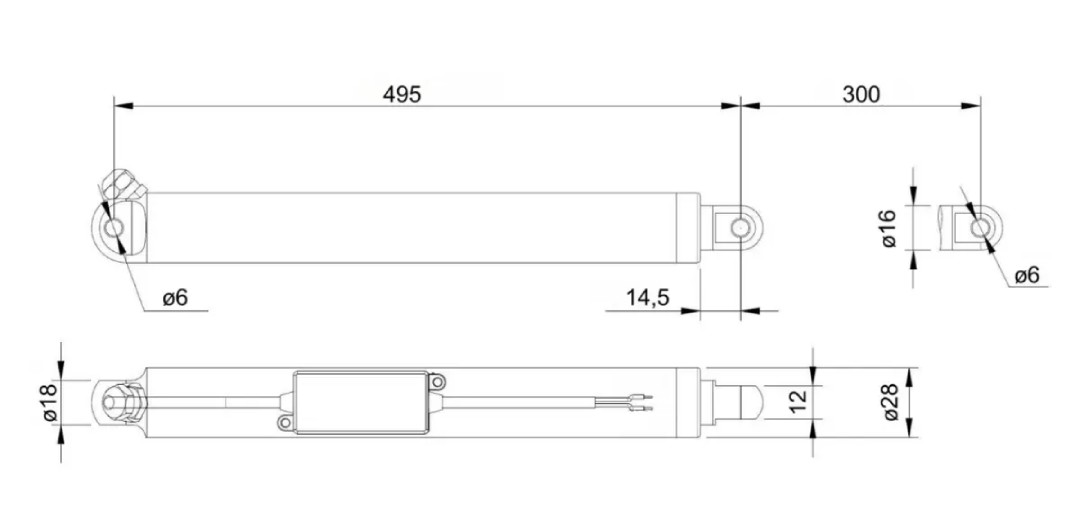

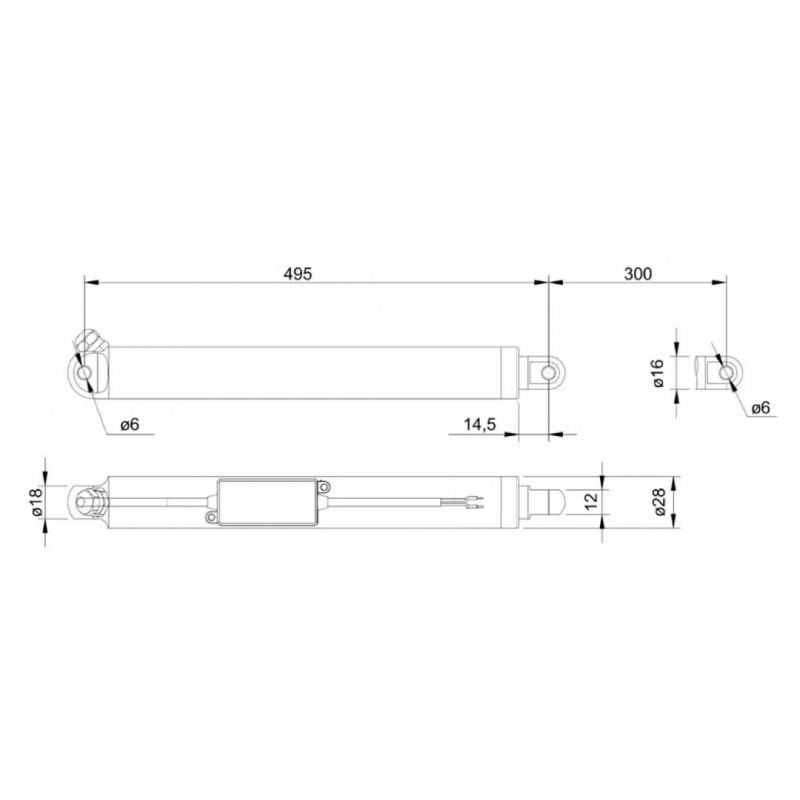

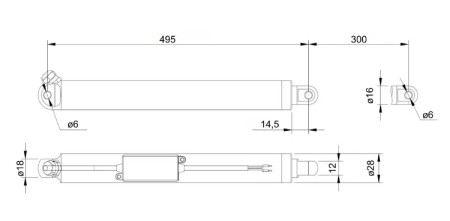

Wymiary siłownika na schemacie podano w mm.
Zastosowania w praktyce
Siłownik TLA-1 sprawdza się w wielu zastosowaniach automatyki domowej i przemysłowej. Może służyć do automatyzacji klap, włazów, okien czy paneli słonecznych. Jest też chętnie wykorzystywany w systemach wentylacyjnych, projektach DIY i hodowli zwierząt - wszędzie tam, gdzie potrzebny jest precyzyjny i niezawodny ruch liniowy przy ograniczonej przestrzeni montażowej.
| Specyfikacja techniczna siłownika tubowego TLA-1 | |
|---|---|
| Napięcie zasilania | 12 V DC |
| Moc | 18 W |
| Prąd znamionowy | 1,5 A |
| Udźwig dynamiczny | 500 N |
| Skok tłoczyska | 300 mm |
| Prędkość wysuwu (bez obciążenia) | 7 mm/s |
| Klasa szczelności | IP65 |
| Cykl pracy | 10% (max. 2 min pracy ciągłej) |
| Poziom hałasu | ≤ 55 dB |
| Temperatura pracy | od -15°C do 65°C |
| Sprzężenie zwrotne | brak |
| Zabezpieczenia | wyłącznik przeciążeniowy |
| Długość całkowita w stanie złożonym | 495 mm |
| Średnica obudowy | 28 mm |
