Opis produktu: Sparkle Motion Stick - sterownik do adresowalnych taśm i pasków LED WLED - ESP32 - USB - Adafruit 6332
Adafruit Sparkle Motion Stick to kompaktowy sterownik do adresowalnych taśm i modułów LED oparty na mikrokontrolerze ESP32. Moduł został zoptymalizowany pod kątem współpracy z popularnym oprogramowaniem WLED, oferując dwa wyjścia dla taśm i modułów NeoPixel, wbudowany mikrofon I2S do efektów reagujących na muzykę oraz odbiornik podczerwieni umożliwiający sterowanie pilotem. Moduł zasilany jest bezpośrednio przez USB typu A napięciem 5 V, co pozwala wykorzystać standardowe zasilacze USB lub powerbanki. Wbudowany bezpiecznik polimerowy 2 A chroni układ przed przeciążeniem. Dzięki obsłudze WiFi i Bluetooth oraz zgodności z Arduino IDE, ESP-IDF, MicroPython i CircuitPython płytka może pełnić również funkcję uniwersalnego modułu ESP32 do własnych projektów IoT i automatyki.

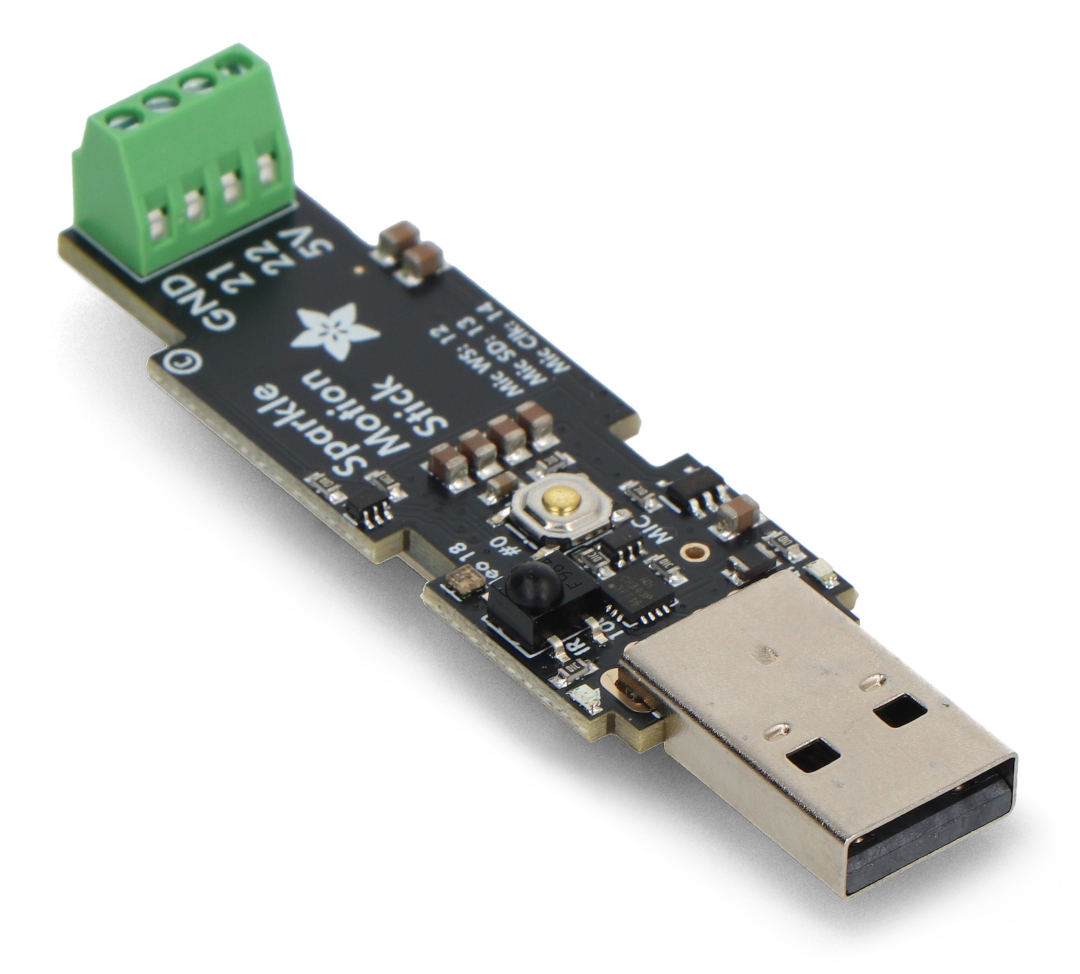

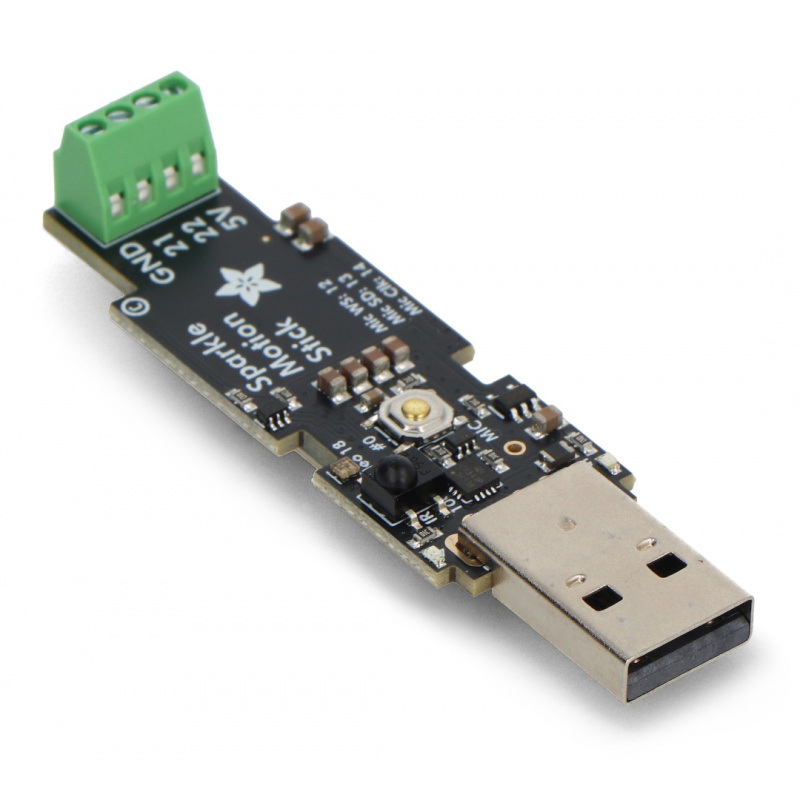

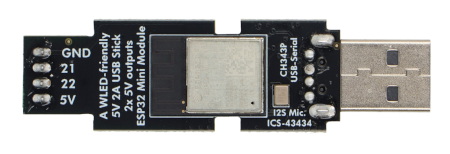

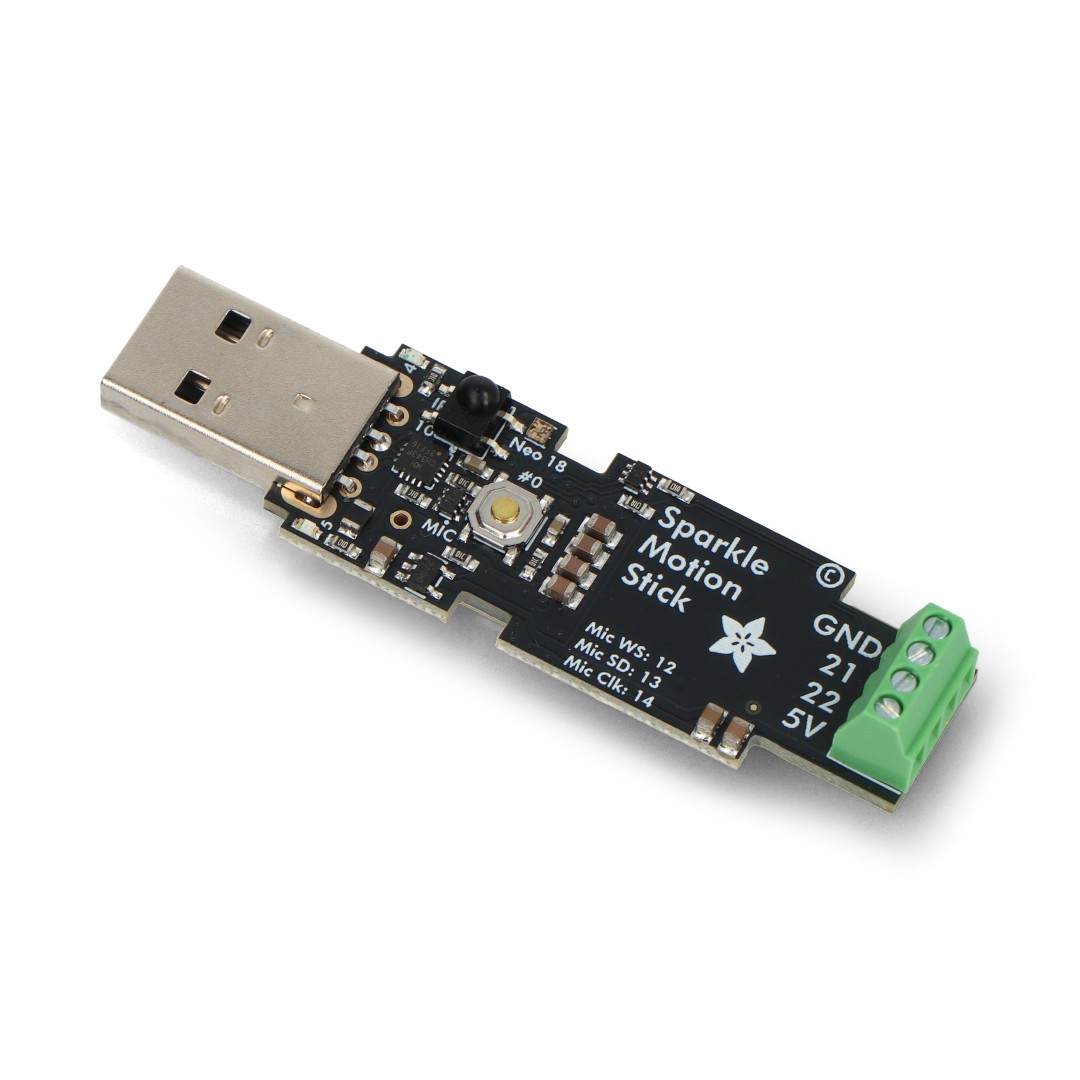

Sparkle Motion Stick - sterownik do adresowalnych taśm i pasków LED WLED - ESP32 - USB - Adafruit 6332.

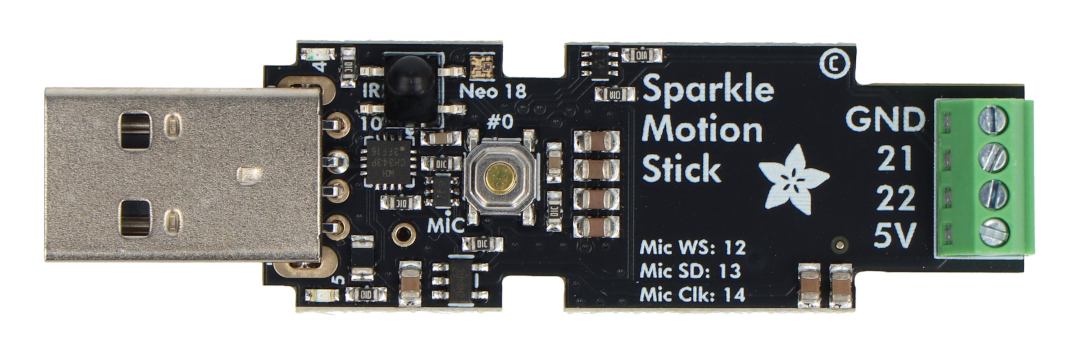

Wbudowany odbiornik podczerwieni umożliwia łatwą integrację ze zdalnym sterowaniem.
Główne cechy Sparkle Motion Stick
- Mikrokontroler ESP32: dwurdzeniowy procesor Tensilica 240 MHz z pamięcią Flash 4 MB, obsługą WiFi oraz Bluetooth LE i Bluetooth Classic
- Pełna kompatybilność z WLED: gotowe rozwiązanie do sterowania adresowalnymi diodami LED i tworzenia zaawansowanych animacji świetlnych
- Dwa wyjścia LED: sygnały na GPIO21 i GPIO22 z konwersją poziomów logicznych do 5 V
- Wbudowany mikrofon I2S: obsługa efektów audioreaktywnych synchronizowanych z muzyką
- Odbiornik podczerwieni IR: możliwość sterowania projektami za pomocą kompatybilnych pilotów
- Złącza śrubowe: szybkie i wygodne podłączanie przewodów
- Zasilanie przez USB typu A: współpraca z zasilaczami USB oraz powerbankami
- Bezpiecznik polimerowy 2 A: zabezpieczenie przed przeciążeniem
- Wbudowany NeoPixel RGB: dioda statusowa podłączona do GPIO18
- Przycisk użytkownika: dostępny na GPIO0 i obsługiwany przez WLED oraz własne programy
Łączność, wyprowadzenia i kompatybilność
Adafruit Sparkle Motion Stick został wyposażony w dwa wyjścia sygnałowe przeznaczone do sterowania adresowalnymi diodami LED, takimi jak NeoPixel, WS2812B, SK6812 i kompatybilne. Oba wyjścia posiadają sprzętową konwersję poziomów logicznych do 5 V, co zwiększa niezawodność transmisji danych nawet przy dłuższych przewodach. Na płytce znajdują się również wyprowadzenia zasilania 5 V i GND umożliwiające bezpośrednie podłączenie taśm LED. Wbudowany odbiornik IR pracuje na GPIO10, natomiast mikrofon I2S wykorzystuje linie GPIO12, GPIO13 i GPIO14. Dzięki komunikacji WiFi urządzenie może być sterowane z poziomu przeglądarki internetowej, aplikacji mobilnych WLED lub integrowane z systemami automatyki domowej. Moduł współpracuje z taśmami LED, matrycami LED 2D, kurtynami świetlnymi, dekoracjami scenograficznymi, instalacjami cosplay, projektami IoT oraz systemami inteligentnego oświetlenia.

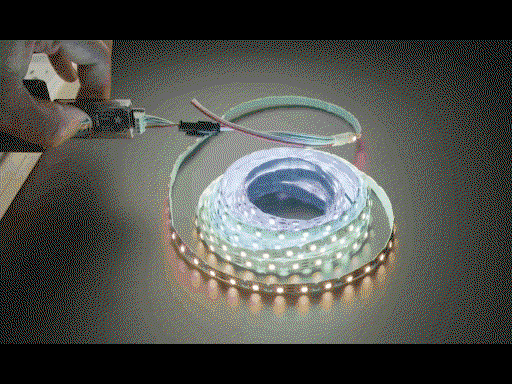

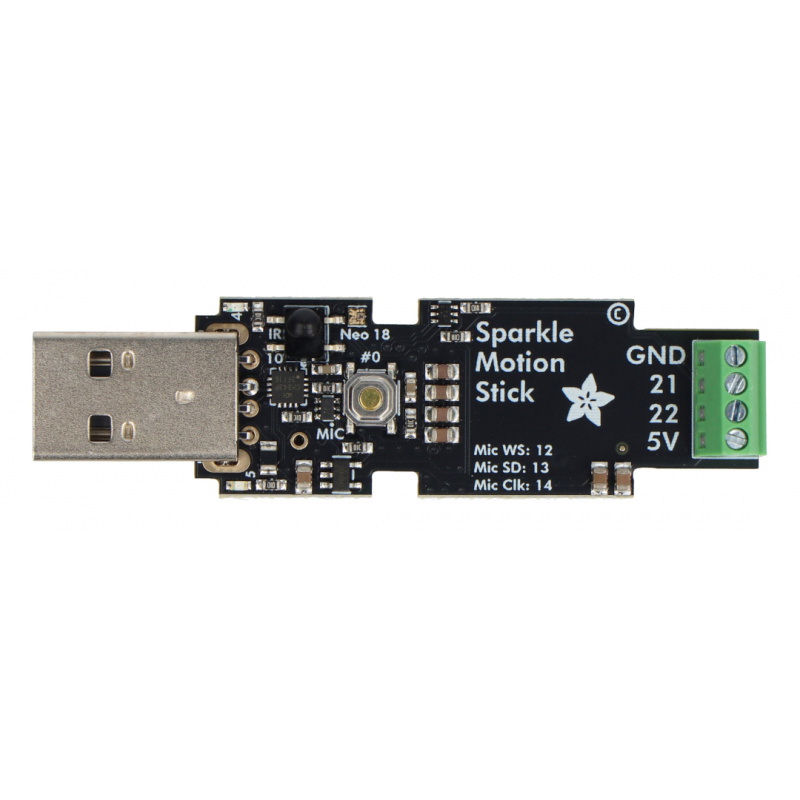

Sterownik został zaprojektowany z myślą o pełnej współpracy z WLED.
Płytka posiada wbudowany mikrofon I2S.
Programowanie i obsługiwane środowiska
Sercem urządzenia jest klasyczny ESP32, który zapewnia szeroką kompatybilność z popularnymi narzędziami programistycznymi. Oprócz gotowej obsługi w WLED moduł może być programowany w środowiskach Arduino IDE, ESP-IDF, MicroPython oraz CircuitPython. Wbudowany konwerter USB-UART CH343 z funkcją automatycznego resetowania umożliwia wygodne wgrywanie oprogramowania bez dodatkowych programatorów. Dzięki dostępowi do GPIO21, GPIO22, GPIO0, GPIO10 oraz interfejsu I2S możesz tworzyć własne sterowniki LED, projekty IoT, urządzenia audio, kontrolery automatyki czy interaktywne instalacje reagujące na dźwięk. Płytka sprawdzi się zarówno podczas szybkiego prototypowania, jak i w gotowych urządzeniach wykorzystujących komunikację bezprzewodową, sterowanie LED oraz funkcje sieciowe.
Specyfikacja techniczna sterownika
- Mikrokontroler: ESP32-MINI-1
- Procesor: dwurdzeniowy Tensilica LX6 240 MHz
- Pamięć Flash: 4 MB
- Łączność bezprzewodowa: WiFi 2,4 GHz, Bluetooth LE, Bluetooth Classic
- Zasilanie: 5 V przez USB typu A
- Maksymalny prąd wejściowy: 2 A
- Zabezpieczenie: bezpiecznik polimerowy 2 A
- Wyjścia LED: 2
- Piny wyjściowe LED: GPIO21, GPIO22
- Konwersja poziomów logicznych: do 5 V
- Mikrofon: I2S
- Linie mikrofonu I2S: WS - GPIO12, DATA - GPIO13, BCLK - GPIO14
- Odbiornik IR: GPIO10
- Przycisk użytkownika: GPIO0
- Wbudowany NeoPixel RGB: GPIO18
- Wbudowana dioda LED: GPIO4
- Konwerter USB-UART: CH343
- Kompatybilne środowiska: WLED, Arduino IDE, ESP-IDF, MicroPython, CircuitPython
- Wymiary: 67,5 x 18,6 x 11,7 mm
- Masa: 7,5 g
Zawartość zestawu
- 1x Adafruit Sparkle Motion Stick
Sterownik zasilany jest przez USB typu A napięciem do 5 V.
