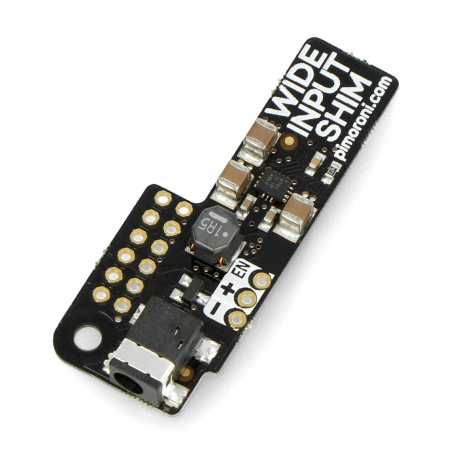

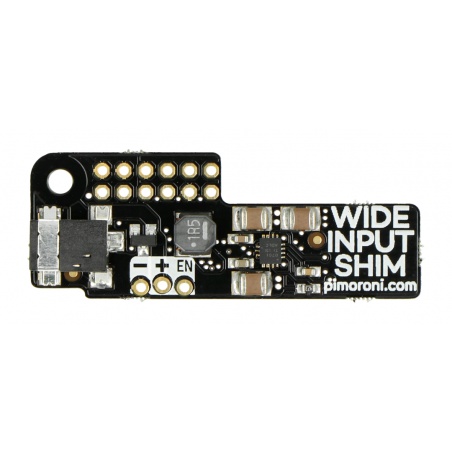

Opis produktu: Wide Input Shim KIT - moduł zasilający do Raspberry Pi 3-16V
Moduł w postaci nakładki dla Raspberry Pi pozwalający na zasilanie minikomputera napięciem od 3 V do 16 V. Umożliwia to współpracę wielu różnych zasilaczy z Raspbery Pi. Posiada niewielkie wymiary, dzięki czemu można go przylutować bezpośrednio do pinów GPIO i wykorzystać dodatkowo inne nakładki.
Wide Input SHIM (Shove Hardware in the Middle) posiada złącze zasilania 3,5 / 1,4 mm. Do modułu dołączono jednak przewód adapter z wtykiem 5,5 / 2,1 mm oraz drugi z przewodami ze zdjętą izolacją.
Przedmiotem sprzedaży jest nakładka. Raspberry Pi należy zakupić osobno.
Specyfikacja techniczna Wide Input Shim KIT
- Napięcie zasilania: od 3 V do 16 V
- Niewielka płytka: grubość 0,8 mm
- Pozwala na montaż innych nakładek HAT i pHAT
- Wbudowane złącze 3,5 / 1,4 mm (plus w środku)
- Dwa dodatkowe przewody
- Wbudowana przetwornica TPS630701

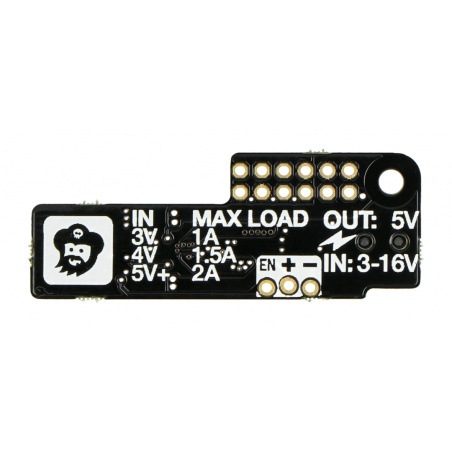

- Wydajność prądowa:
- Dla 3 V: 1 A
- Dla 4 V: 1,5 A
- Od 5 V: 2 A
- Zabezpieczenie przed odwrotną polaryzacją
- Działa z Raspberry Pi 3+ / 3 / 2 / B+ / Zero / Zero W
- Pin EN: wyłączenie układu
|
Podczas zasilania Raspberry z nakładki nie należy podłączać dodatkowo zasilania przez microUSB. Grozi to uszkodzeniem Raspberry Pi. |
Zestaw zawiera
- Nakładka Wide Input SHIM
- Złącze 2x6 do samodzielnego przylutowania
- Przewód z gniazdem 5,5 / 2,1 mm
- Przewód z przewodami ze zdjętą izolacją
Zdjęcie prezentujące zawartość zestawu.
Wide Input Shim KIT - moduł zasilający do Raspberry Pi 3-16V
Wide Input Shim KIT to specjalny moduł zasilający, który jest przeznaczony do wykorzystania w popularnym minikomputerze Raspberry Pi. Urządzenie działa jako nakładka i pozwala na zasilanie płytki rozwojowej napięciem od 3 do 16 V.
Dzięki temu urządzeniu możesz łatwo podłączać różne zasilacze do Raspberry Pi, pilnując jedynie, aby ich parametry prądowe nie przekroczyły tych granicznych.
Wide Input Shim KIT
Urządzenie możesz przystosować do pracy jako nakładka, którą będziesz w stanie wielokrotnie demontować. Możesz też przylutować ją na stałe, tym samym ułatwiając sobie ewentualne korzystanie z innych nakładek.
W zestawie poza samą nakładką otrzymasz również zestaw złącz goldpin, które będziesz mógł samodzielnie przylutować do urządzenia. Dostaniesz także dwa przewody - jeden z wtyczką DC i odsłoniętymi żyłami oraz drugi z gniazdem DC i wtyczką DC.
