Opis produktu: nRF52-DK - zestaw deweloperski - Bluetooth / NFC / ANT - Nordic Semiconductor
nRF52-DK to profesjonalna platforma prototypowa umożliwiająca szybkie projektowanie energooszczędnych urządzeń IoT, sensorów bezprzewodowych, beaconów oraz systemów Bluetooth LE. Zestaw wspiera technologie Bluetooth 5, Bluetooth mesh, ANT oraz komunikację proprietarną 2,4 GHz, dzięki czemu sprawdzi się zarówno w projektach konsumenckich, jak i przemysłowych. Płytka została wyposażona w układ nRF52832 z rdzeniem Arm Cortex M4F obsługującym instrukcje DSP i operacje zmiennoprzecinkowe. Dzięki zgodności z Arduino Uno Rev3 możliwe jest łatwe wykorzystanie popularnych shieldów rozszerzających. Na pokładzie znajduje się również debugger SEGGER J-Link umożliwiający programowanie i debugowanie zarówno wbudowanego układu SoC, jak i zewnętrznych modułów.

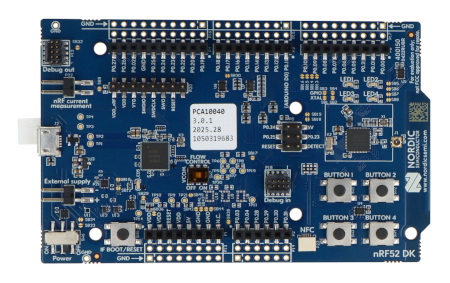

nRF52-DK - zestaw deweloperski - Bluetooth / NFC / ANT - Nordic Semiconductor.

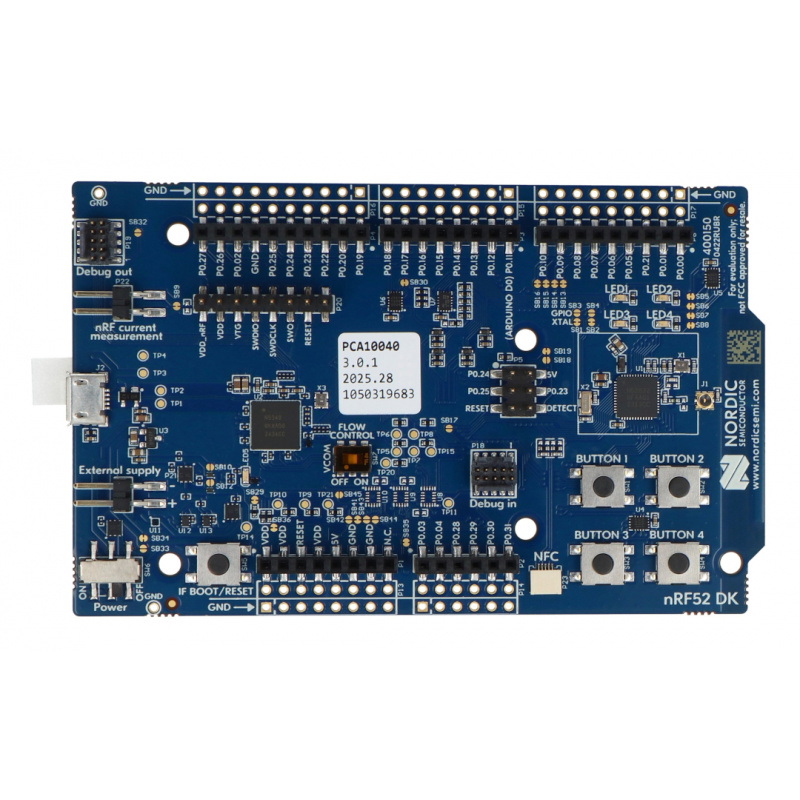

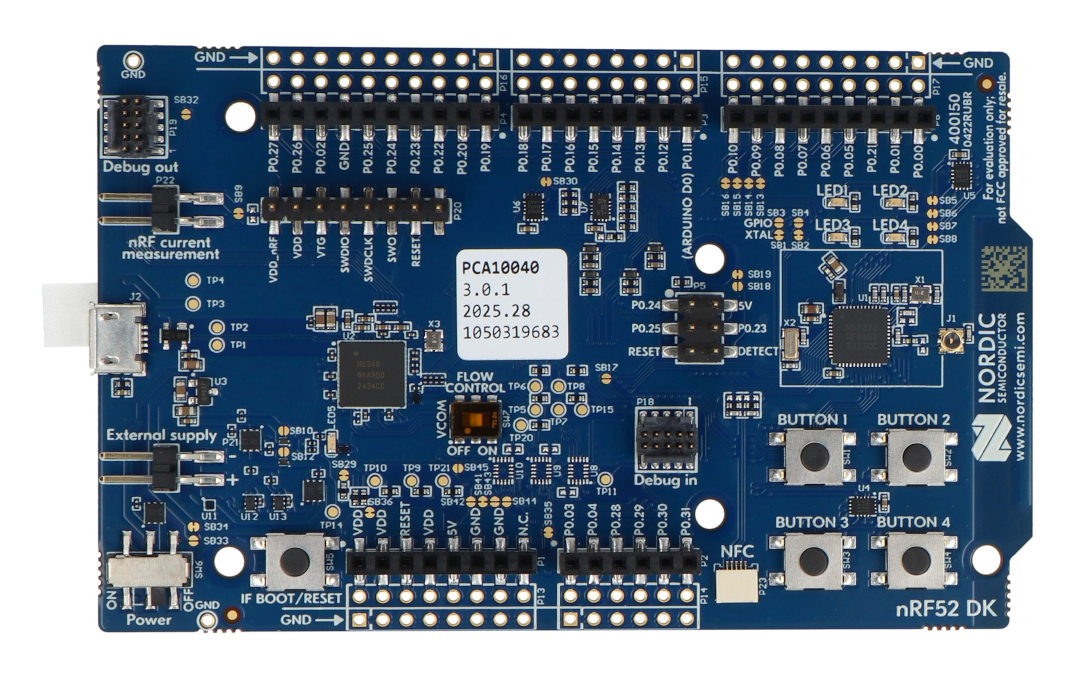

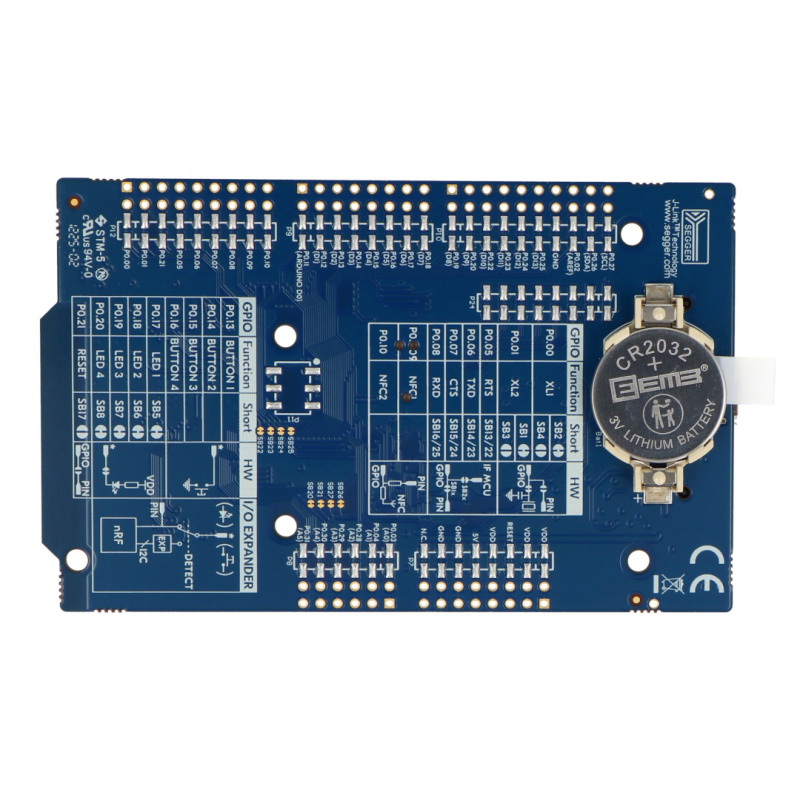

Płytka rozwojowa oparta na układzie nRF52832.
Główne cechy nRF52-DK
- Obsługa nRF52832 i nRF52810: energooszczędna platforma do rozwoju aplikacji bezprzewodowych
- Bluetooth 5: wsparcie dla Bluetooth LE, Bluetooth mesh, transmisji 2 Mbps, Advertising Extensions oraz CSA #2
- Łączność ANT i 2,4 GHz: możliwość tworzenia aplikacji sportowych, pomiarowych i komunikacji proprietarnej
- NFC-A Tag: dołączona antena NFC ułatwia szybkie uruchomienie funkcji NFC
- SEGGER J-Link OB: wbudowany debugger i programator bez potrzeby używania dodatkowego sprzętu
- Arduino Uno Rev3: zgodność mechaniczna ze standardem popularnych shieldów rozszerzających
- 4 diody LED i 4 przyciski: wygodne testowanie interfejsu użytkownika oraz logiki programu
- Zasilanie bateryjne i USB: praca z USB, baterii CR2032 lub zewnętrznego źródła zasilania
Wyprowadzenia i interfejsy komunikacyjne nRF52-DK
Płytka nRF52-DK udostępnia wszystkie linie GPIO oraz interfejsy układu SoC przez złącza goldpin i złącza krawędziowe. Możesz korzystać między innymi z UART, SPI, I2C, PWM, ADC oraz GPIO, co pozwala podłączać czujniki, wyświetlacze, moduły wykonawcze i dodatkowe płytki rozszerzeń. Zgodność ze standardem Arduino Uno Rev3 umożliwia szybkie użycie kompatybilnych shieldów bez projektowania dodatkowych adapterów. Zestaw wyposażono w zintegrowaną antenę PCB 2,4 GHz, złącze SWF do pomiarów RF oraz złącze dla anteny NFC. Dostępne są także piny do pomiaru poboru prądu, co ma duże znaczenie podczas projektowania urządzeń bateryjnych. Dzięki temu nRF52-DK pozwala nie tylko pisać oprogramowanie, ale także dokładnie analizować parametry energetyczne i radiowe gotowego prototypu.

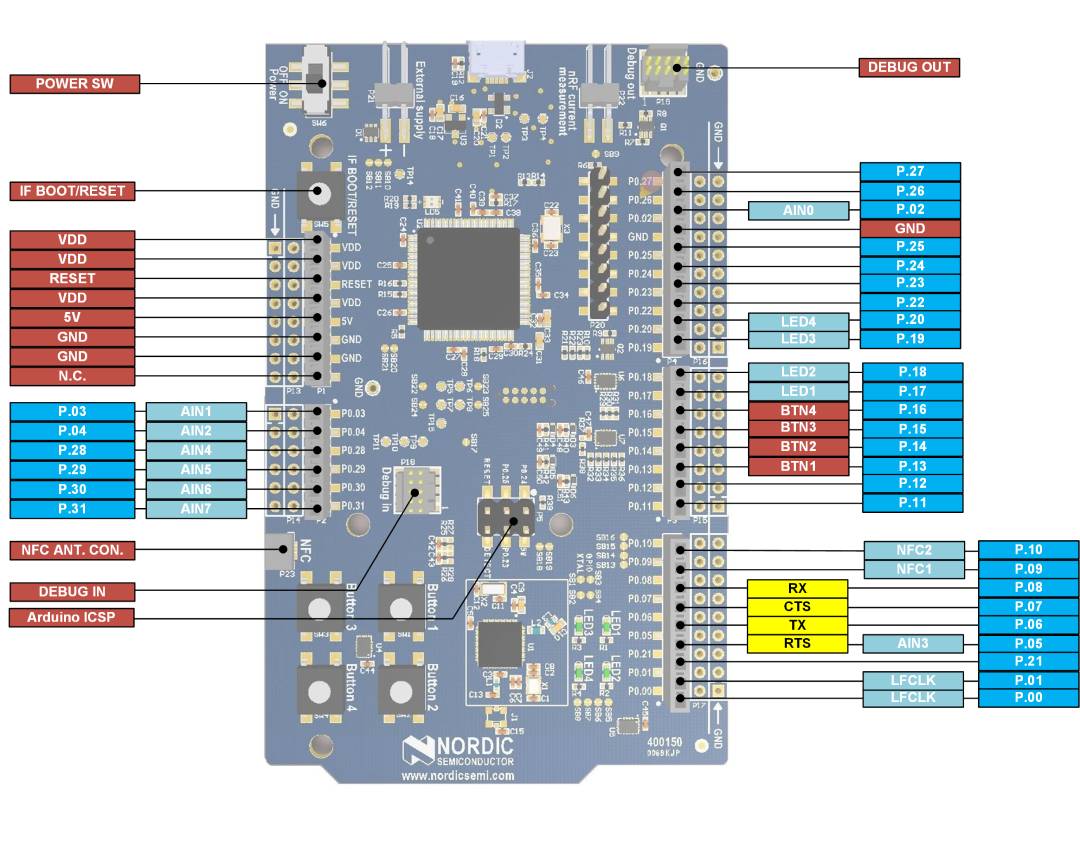

Schemat wyprowadzeń.
Moduł posiada złącze zgodne z shieldami Arduino.
Programowanie i środowisko deweloperskie dla nRF52-DK
nRF52-DK wspiera rozbudowany ekosystem narzędzi programistycznych Nordic Semiconductor. Programowanie może odbywać się przy użyciu środowisk SEGGER Embedded Studio, Keil, IAR oraz GCC. Platforma jest kompatybilna z nRF5 SDK, nRF Connect SDK oraz Zephyr RTOS, umożliwiając tworzenie zarówno prostych aplikacji Bluetooth LE, jak i zaawansowanych systemów czasu rzeczywistego. Wbudowany programator / debugger SEGGER J-Link OB umożliwia wygodne wgrywanie firmware oraz debugowanie aplikacji bez konieczności stosowania zewnętrznego sprzętu. Architektura SoftDevice pozwala oddzielić aplikację użytkownika od stosów komunikacyjnych Bluetooth i ANT, co upraszcza rozwój oprogramowania oraz aktualizację stosów bez ingerencji w kod aplikacji
Specyfikacja techniczna płytki
- Producent: Nordic Semiconductor
- Model: nRF52-DK
- Obsługiwane układy SoC: nRF52832, nRF52810, nRF52805
- Rdzeń: Arm Cortex M4F
- Technologie bezprzewodowe: Bluetooth Low Energy, Bluetooth mesh, ANT, NFC, 2,4 GHz
- Obsługa Bluetooth 5: 2 Mbps, Advertising Extensions, CSA #2
- Interfejsy: GPIO, UART, SPI, I2C, PWM, ADC
- Programator/debugger: SEGGER J-Link OB
- Antena 2,4 GHz: zintegrowana antena PCB
- NFC: złącze dla anteny NFC, antena NFC w zestawie
- Złącze RF: SWF do pomiarów radiowych
- Elementy użytkownika: 4 programowalne diody LED, 4 programowalne przyciski
- Zasilanie: USB, bateria CR2032 lub źródło zewnętrzne
- Napięcie zasilania: od 1,7 V do 3,6 V
- Kompatybilność mechaniczna: Arduino Uno Rev3
- Obsługiwane środowiska: SEGGER Embedded Studio, Keil, IAR, GCC, Zephyr RTOS
- Wymiary: zgodne z formatem Arduino Uno Rev3
- Masa: brak danych producenta
Zawartość zestawu
- Płytka deweloperska nRF52-DK
- Antena NFC

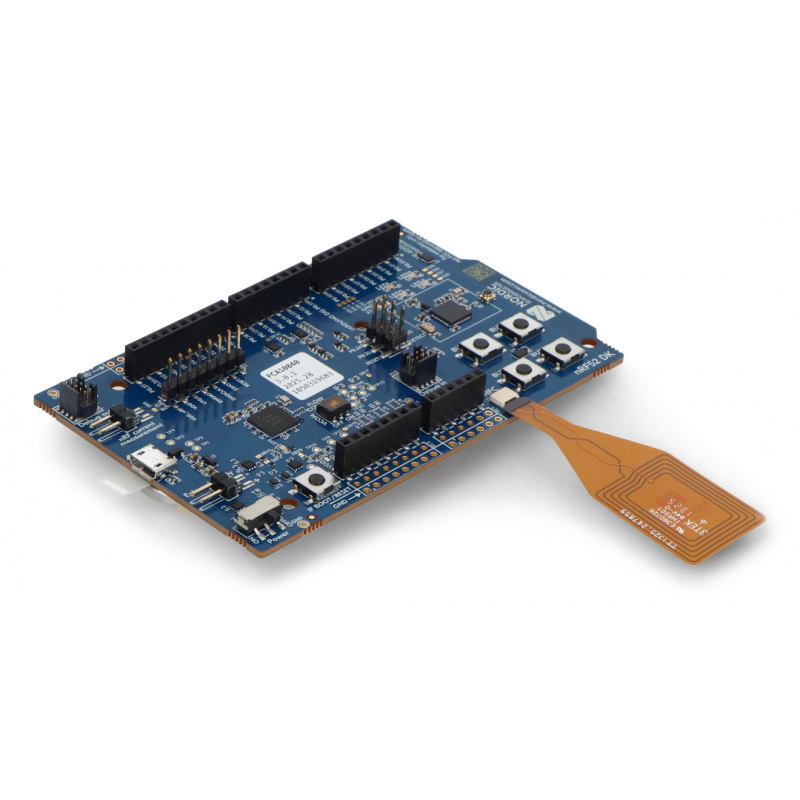

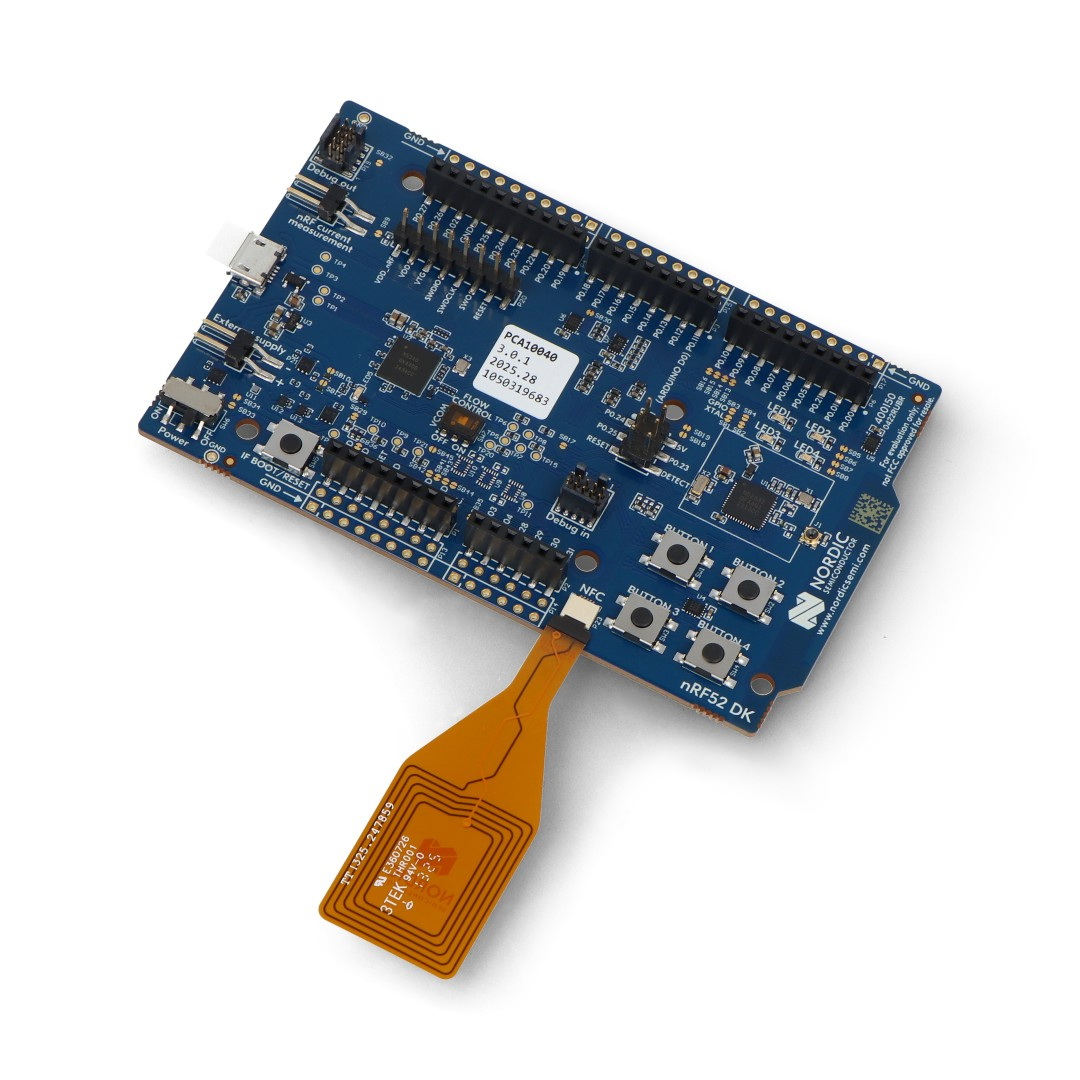

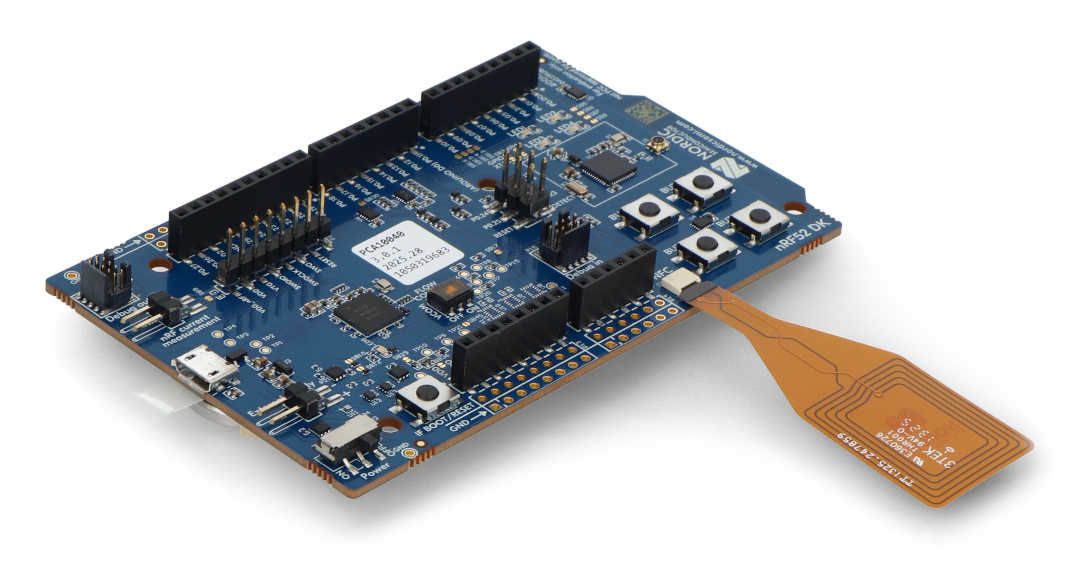

W zestawie znajduje się antena NFC.
