Opis produktu: nRF5340-DK - zestaw deweloperski - Bluetooth / Thread / ZigBee / Matter / NFC - Nordic Semiconductor
nRF5340-DK to profesjonalny zestaw deweloperski Nordic Semiconductor przeznaczony do prototypowania urządzeń IoT, systemów automatyki, elektroniki ubieralnej oraz aplikacji przemysłowych. Sercem płytki jest układ nRF5340 SoC, który łączy wydajny procesor aplikacyjny Arm Cortex-M33 128 MHz z energooszczędnym procesorem sieciowym Arm Cortex-M33 64 MHz. Platforma wspiera wiele standardów komunikacji bezprzewodowej, w tym Bluetooth 5.4, Bluetooth LE, LE Audio, Thread, ZigBee, Matter, NFC, ANT oraz 802.15.4. Zestaw posiada wbudowany programator i debugger SEGGER J-Link OB, cztery programowalne przyciski, cztery diody LED, złącze Li-Pol, uchwyt baterii CR2032 oraz piny do pomiaru poboru prądu. Dzięki kompatybilności z Arduino Uno Rev3 można łatwo rozszerzać funkcjonalność płytki o dodatkowe shieldy i moduły. nRF5340-DK współpracuje z pakietem nRF Connect SDK, który integruje Zephyr RTOS, sterowniki, przykłady oraz stosy protokołów.

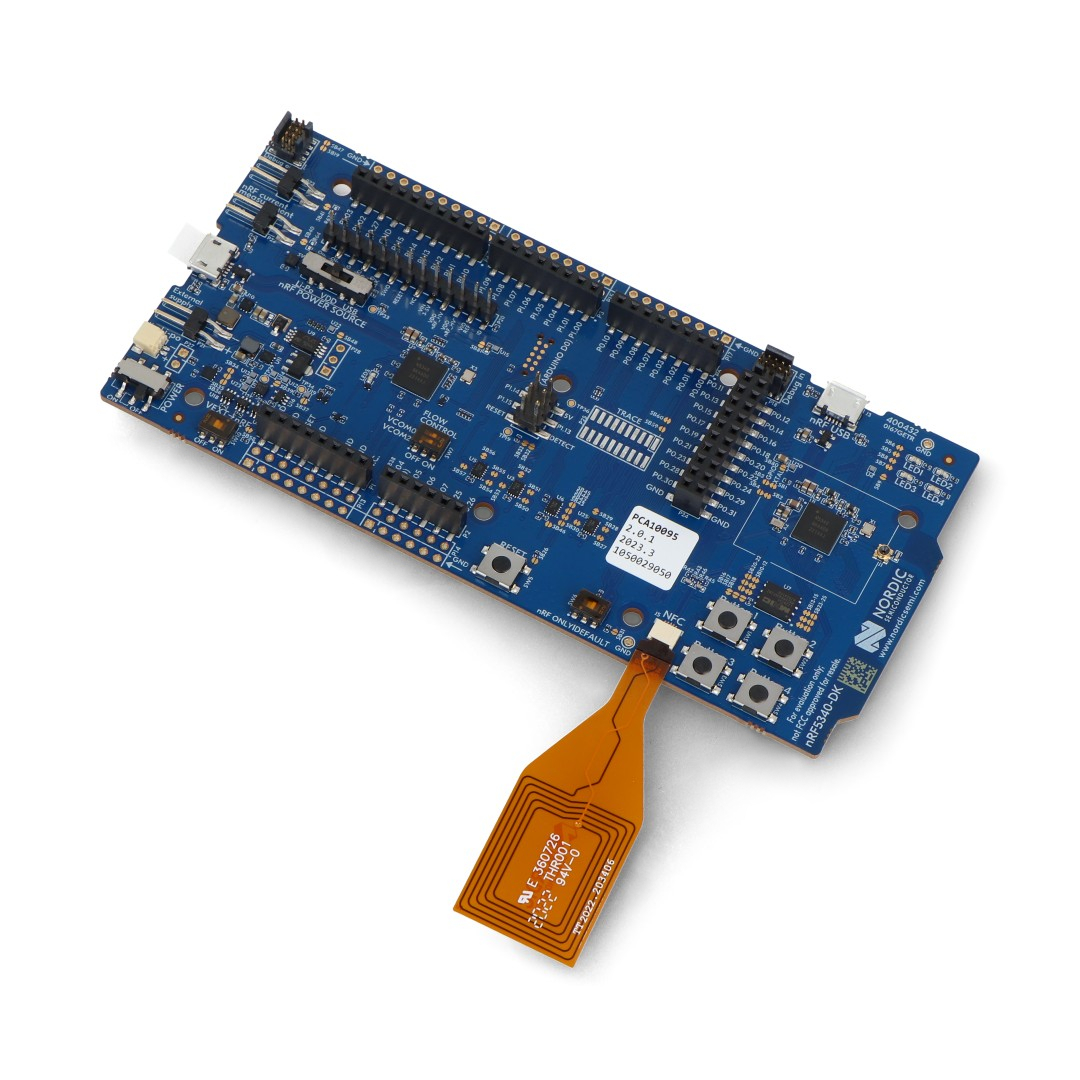

nRF5340-DK - zestaw deweloperski - Bluetooth / Thread / ZigBee / Matter / NFC - Nordic Semiconductor.

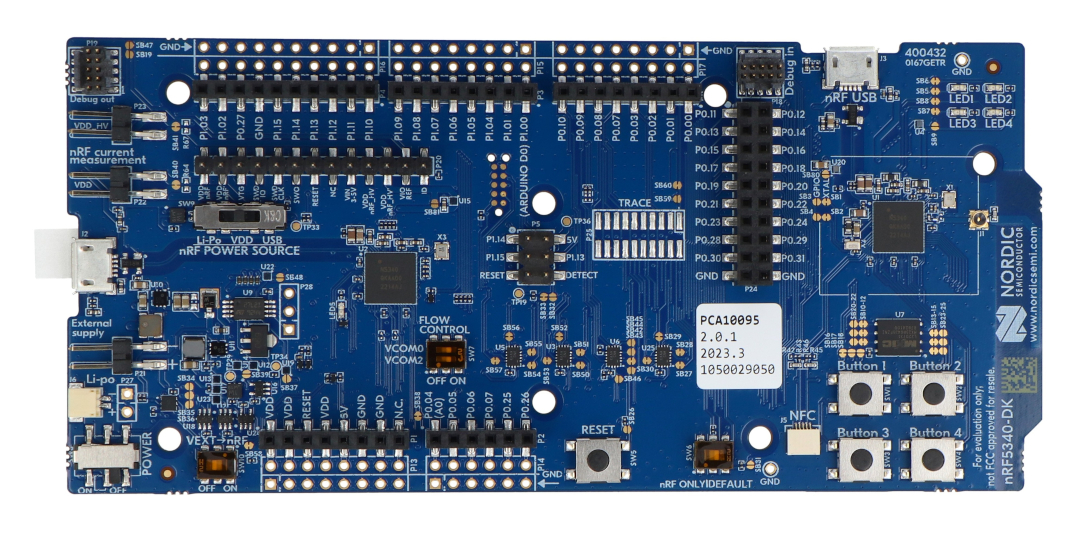

Fizyczna zgodność ze standardem Arduino Uno Rev3 pozwala na łatwe podłączanie szerokiej gamy zewnętrznych nakładek (shields).
Główne cechy płytki nRF5340-DK
- Dwurdzeniowy układ nRF5340 SoC: wyposażony w procesor aplikacyjny Arm Cortex-M33 128 MHz oraz procesor sieciowy Arm Cortex-M33 64 MHz
- Obsługa wielu protokołów: wspiera Bluetooth 5.4, Bluetooth LE, Bluetooth mesh, Thread, ZigBee, Matter, NFC, ANT, 802.15.4 i protokoły 2,4 GHz
- Zaawansowane bezpieczeństwo: wykorzystuje Arm TrustZone, Arm CryptoCell-312, root-of-trust oraz bezpieczne przechowywanie kluczy
- Wbudowany SEGGER J-Link OB: umożliwia programowanie i debugowanie układu nRF5340 oraz zewnętrznych układów docelowych
- Kompatybilność z Arduino Uno Rev3: pozwala na szybkie podłączanie popularnych shieldów i modułów rozszerzeń
- Rozbudowane interfejsy: udostępnia GPIO, PWM, SPI, UART, USB, I2S, QSPI, PDM, TWI oraz ADC
- Elastyczne zasilanie: obsługuje zasilanie z USB, źródła zewnętrznego, akumulatora Li-Pol lub baterii CR2032
- Pomiar poboru energii: posiada dedykowane piny do analizy zużycia prądu, np. z Power Profiler Kit II
- Elementy użytkownika: zawiera cztery programowalne przyciski i cztery programowalne diody LED
- Antena 2,4 GHz i NFC: umożliwia testowanie komunikacji radiowej oraz funkcji NFC-A tag

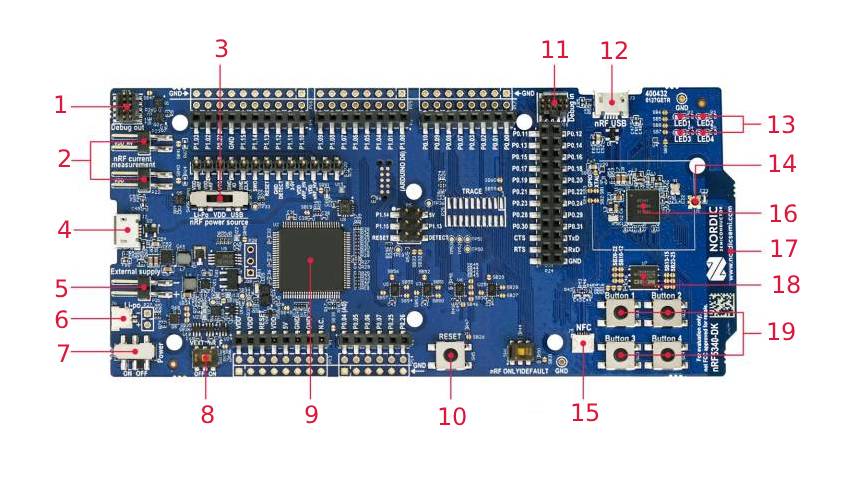

Elementy płytki deweloperskiej Nordic nRF5340-DK
- Debug out
- Piny pomiaru prądu
- Przełącznik źródła zasilania
- Złącze USB programatora SEGGER J-Link
- Zewnętrzne źródło zasilania
- Złącze akumulatora Li-Pol 3,7 V
- Przełącznik zasilania
- Przełącznik bezpośredniego zasilania
- Programator / debugger SEGGER J-Link OB
- Przycisk reset
- Debug in
- Złącze USB nRF
- Programowalne diody LED (1-4)
- Port RF SWF
- Złącze anteny NFC
- nRF5340 SoC
- Antena PCB 2,4 GHz
- Pamięć zewnętrzna
- Programowalne przyciski (1-4)
Elementy znajdujące się na płytce.
Zestaw może pracować w szerokim zakresie napięć (od 1,7 V do 5 V).
Zastosowania zestawu nRF5340-DK w praktyce
Zestaw nRF5340-DK sprawdzi się podczas tworzenia urządzeń IoT, systemów Smart Home oraz aplikacji przemysłowych wymagających stabilnej i energooszczędnej komunikacji bezprzewodowej. Obsługa Matter, Thread i ZigBee pozwala projektować urządzenia zgodne z popularnymi ekosystemami automatyki domowej. Bluetooth LE, LE Audio i funkcje lokalizacyjne umożliwiają budowę zaawansowanych akcesoriów audio, sensorów, beaconów oraz systemów śledzenia zasobów. Platforma nadaje się także do projektowania elektroniki ubieralnej, urządzeń medycznych, systemów oświetlenia profesjonalnego oraz energooszczędnych węzłów pomiarowych. Wbudowany debugger, programowalne elementy użytkownika i piny pomiarowe przyspieszają testowanie oraz optymalizację gotowych projektów. Dzięki nRF Connect SDK otrzymujesz kompletne środowisko do rozwoju aplikacji embedded opartych o Zephyr RTOS.
Specyfikacja techniczna płytki nRF5340-DK
- Obsługiwany układ: nRF5340 SoC
- Procesor aplikacyjny: Arm Cortex-M33 128 MHz z FPU i DSP
- Pamięć procesora aplikacyjnego: 1 MB Flash, 512 kB RAM
- Procesor sieciowy: Arm Cortex-M33 64 MHz
- Pamięć procesora sieciowego: 256 kB Flash, 64 kB RAM
- Protokoły bezprzewodowe: Bluetooth 5.4, Bluetooth LE, Bluetooth mesh, Thread, ZigBee, Matter, NFC, ANT, 802.15.4, 2,4 GHz proprietary
- Częstotliwość pracy: 2,4 GHz
- Funkcje Bluetooth: LE Audio, Direction Finding, 2 Mbps, Advertising Extensions, Long Range
- Interfejsy: GPIO, PWM, SPI, UART, USB, I2S, QSPI, PDM, TWI
- ADC: 12-bit, 200 ksps
- Bezpieczeństwo: Arm TrustZone, Arm CryptoCell-312, secure key storage
- Programator/debugger: SEGGER J-Link OB
- Anteny: antena PCB 2.4 GHz, antena NFC
- Programowalne elementy: 4 przyciski, 4 diody LED
- Zasilanie: od 1,7 V do 5 V
- Źródła zasilania: USB, zasilanie zewnętrzne, akumulator Li-Pol, bateria CR2032
- Temperatura pracy: do 105°C
- Kompatybilność: Arduino Uno Rev3
- Oprogramowanie: nRF Connect SDK, Zephyr RTOS
Zawartość zestawu
- Zestaw deweloperski nRF5340-DK
- Antena NFC
Płytka posiada 4 programowalne przyciski i 4 diody LED do szybkiego testowania funkcji wejścia/wyjścia.
