Opis produktu: nRF52840-DK - zestaw deweloperski - Bluetooth / Thread / ZigBee / NFC - Nordic Semiconductor
nRF52840-DK to uniwersalny zestaw programistyczny od Nordic Semiconductor przeznaczony do projektowania nowoczesnych urządzeń IoT, systemów automatyki domowej, elektroniki ubieralnej oraz aplikacji komunikacji bezprzewodowej. Sercem płytki jest układ nRF52840 SoC z rdzeniem Arm Cortex-M4F, obsługujący komunikację wieloprotokołową w paśmie 2,4 GHz. Zestaw wspiera Bluetooth Low Energy, Bluetooth mesh, Thread, ZigBee, ANT, IEEE 802.15.4 oraz NFC, dzięki czemu sprawdzi się zarówno w prototypowaniu, jak i w testowaniu rozwiązań produkcyjnych. Na płytce znajduje się debugger SEGGER J-Link OB, pamięć zewnętrzna QSPI, antena PCB 2,4 GHz oraz złącze anteny NFC. Zgodność z Arduino Uno Rev3 umożliwia wygodne rozszerzanie funkcjonalności za pomocą popularnych shieldów. Zestaw wspiera środowiska Keil, IAR, GCC oraz nRF Connect SDK oparty o Zephyr RTOS.

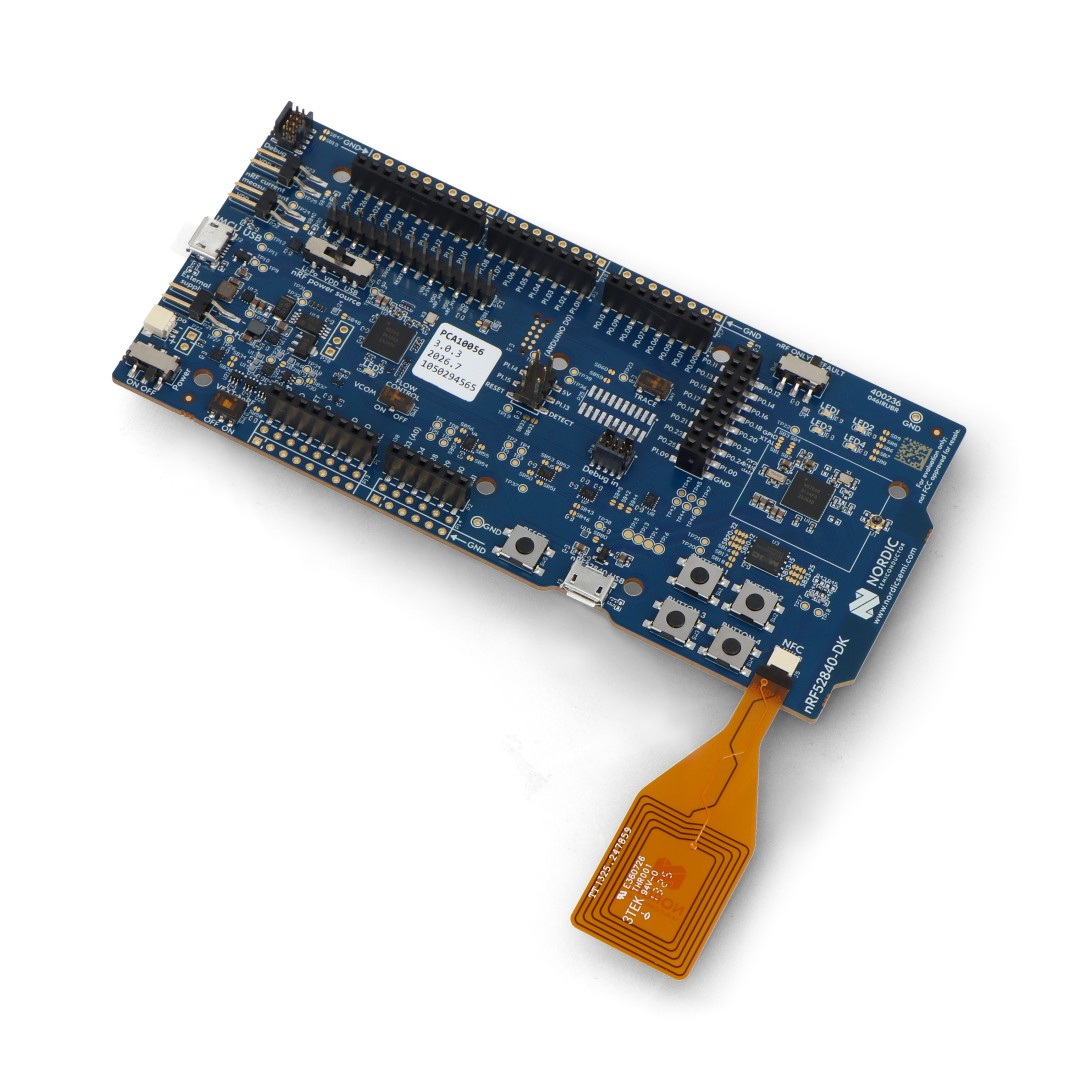

nRF52840-DK - zestaw deweloperski - Bluetooth / Thread / ZigBee / NFC - Nordic Semiconductor.

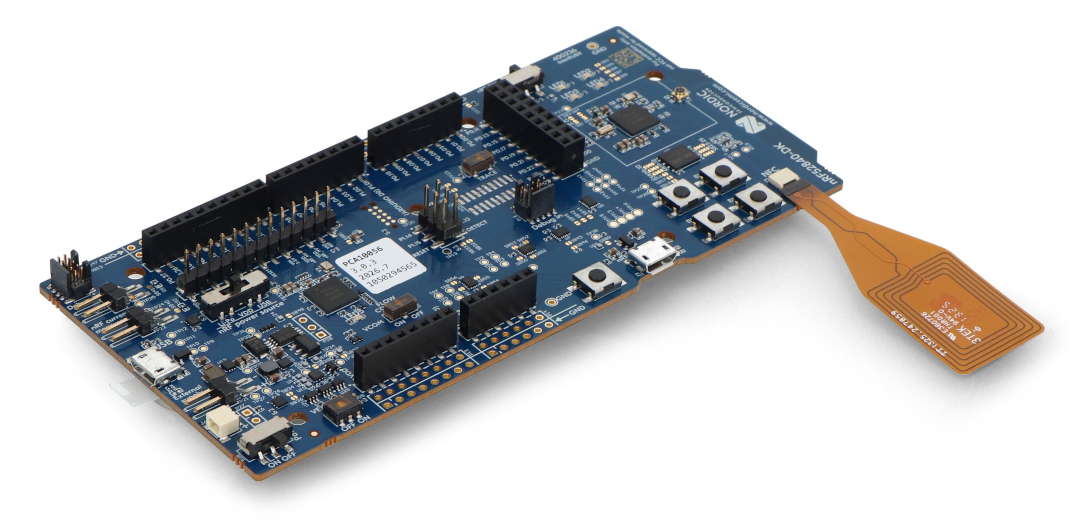

Płytka obsługuje szeroki wachlarz protokołów: Bluetooth Low Energy, Bluetooth mesh, Thread, ZigBee, 802.15.4, ANT oraz autorskie rozwiązania 2,4 GHz.
Główne cechy nRF52840-DK
- Układ nRF52840 SoC: wieloprotokołowy układ z rdzeniem Arm Cortex-M4F i obsługą Bluetooth 5.3
- Obsługa wielu standardów: Bluetooth Low Energy, Bluetooth mesh, Thread, ZigBee, ANT, NFC oraz IEEE 802.15.4
- Debugger SEGGER J-Link OB: umożliwia programowanie i debugowanie układu na płytce oraz zewnętrznych urządzeń
- Zgodność z Arduino Uno Rev3: pozwala korzystać z popularnych shieldów rozszerzających
- 48 linii GPIO: dostęp do wszystkich wyprowadzeń i interfejsów przez złącza
- Pamięć zewnętrzna QSPI: umożliwia przechowywanie danych, zasobów aplikacji i firmware
- 4 przyciski i 4 diody LED: ułatwiają testowanie interakcji użytkownika
- Pomiar poboru prądu: dedykowane piny pozwalają analizować zużycie energii
- Obsługa OTA-DFU: umożliwia bezprzewodową aktualizację oprogramowania

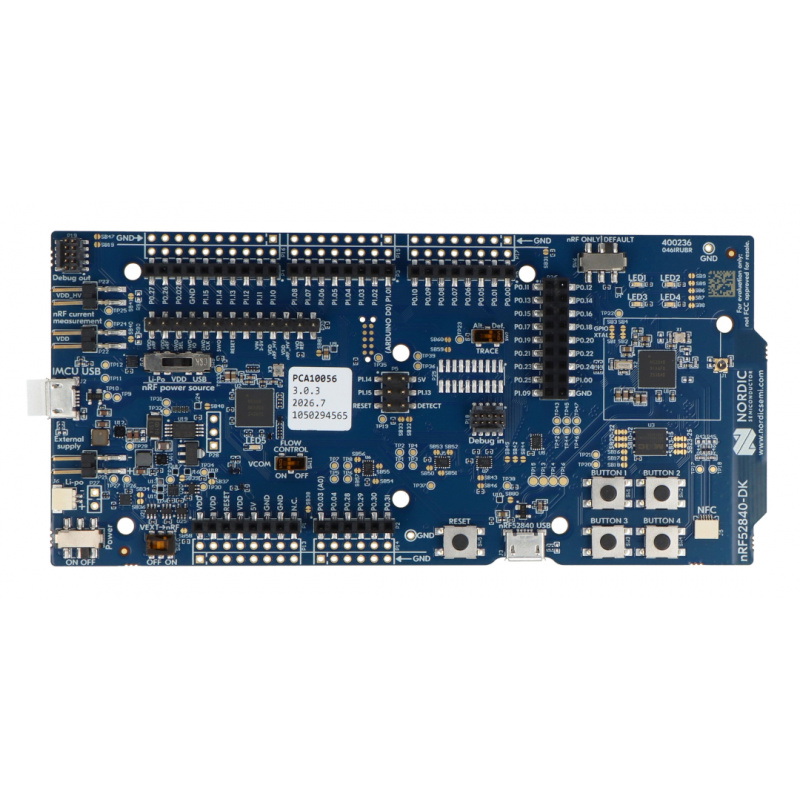

Wyprowadzenia i interfejsy komunikacyjne nRF52840-DK
Zestaw nRF52840-DK zapewnia dostęp do 48 linii GPIO, które można wykorzystać do obsługi interfejsów UART, SPI, I2C, PWM, ADC oraz standardowych wejść i wyjść cyfrowych. Wszystkie najważniejsze sygnały zostały wyprowadzone na złącza krawędziowe i goldpiny, co ułatwia szybkie podłączanie czujników, modułów rozszerzeń oraz układów prototypowych. Kompatybilność z formatem Arduino Uno Rev3 pozwala stosować wiele gotowych nakładek bez konieczności projektowania dodatkowych adapterów. Płytka umożliwia komunikację w paśmie 2,4 GHz z wykorzystaniem Bluetooth 5.3, Bluetooth Low Energy, Thread, ZigBee, ANT oraz IEEE 802.15.4. Na pokładzie znajduje się zintegrowana antena PCB, złącze SWF RF do pomiarów radiowych oraz złącze dla zewnętrznej anteny NFC. Takie wyposażenie pozwala testować zarówno klasyczną transmisję bezprzewodową, jak i funkcje parowania, identyfikacji oraz komunikacji bliskiego zasięgu.

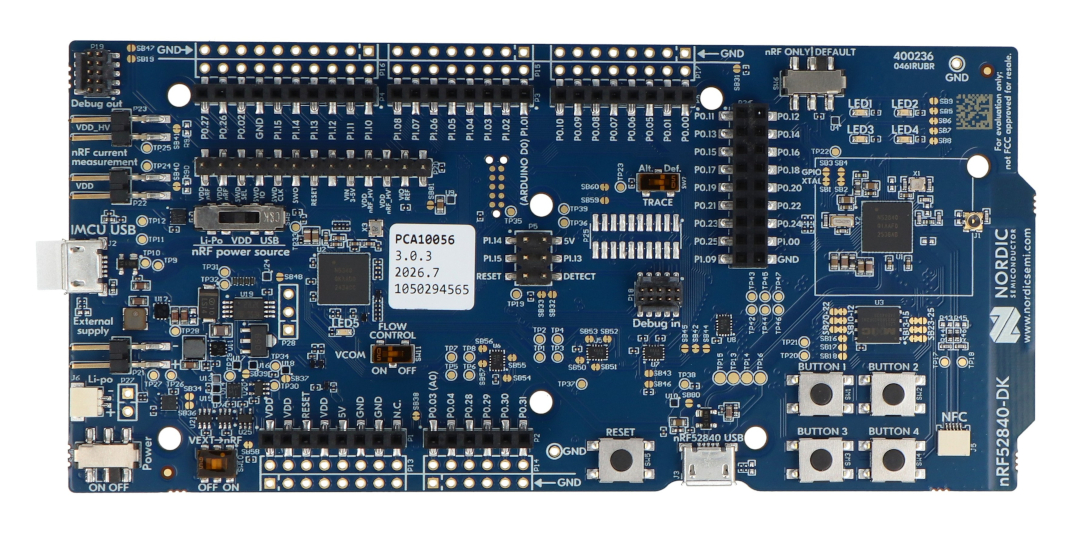

Dzięki zgodności ze standardem Arduino Uno Rev3, do płytki można łatwo podłączyć szeroką gamę zewnętrznych modułów (shields).

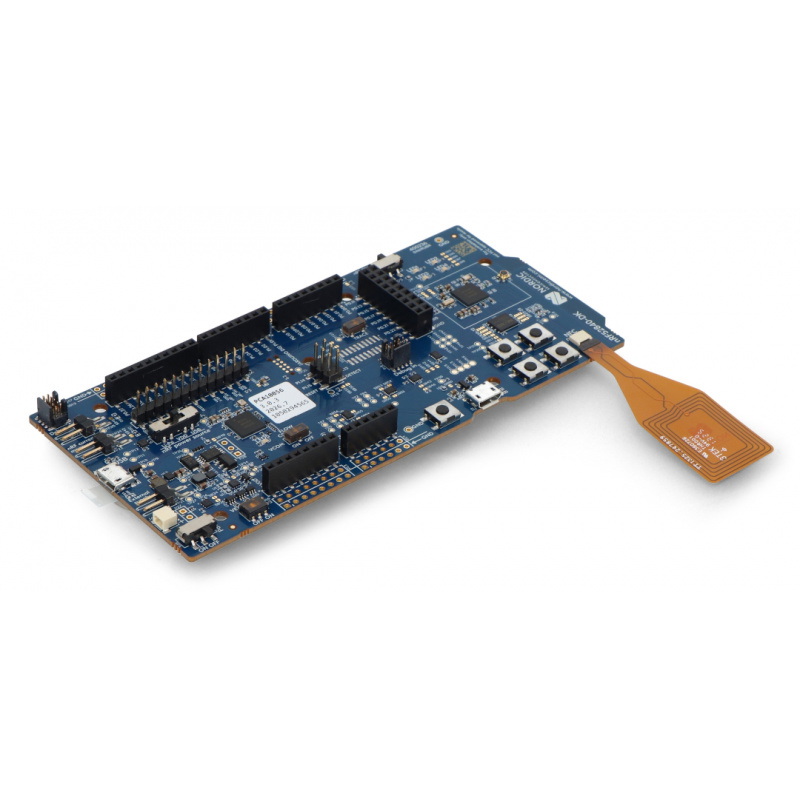

Zasilanie może odbywać się przez USB lub źródła zewnętrzne w zakresie od 1,7 V do 5 V.
Programowanie i środowiska deweloperskie dla nRF52840-DK
nRF52840-DK współpracuje z oficjalnym środowiskiem nRF Connect SDK, które bazuje na systemie Zephyr RTOS i zapewnia dostęp do bibliotek, przykładów, sterowników oraz stosów komunikacyjnych. Zestaw może być programowany także z użyciem środowisk Keil, IAR Embedded Workbench oraz narzędzi GCC. Dzięki temu płytka dobrze sprawdzi się zarówno w nauce programowania mikrokontrolerów, jak i w profesjonalnym projektowaniu urządzeń bezprzewodowych. Wbudowany programator SEGGER J-Link OB pozwala programować i debugować układ bez stosowania dodatkowych narzędzi sprzętowych. Obsługiwane jest również programowanie metodą drag and drop przez Mass Storage Device oraz komunikacja UART przez wirtualny port szeregowy USB. Funkcja OTA-DFU umożliwia aktualizowanie firmware bezprzewodowo, co jest szczególnie przydatne w gotowych urządzeniach IoT pracujących w terenie.
Specyfikacja techniczna płytki nRF52840-DK
- Układ SoC: nRF52840
- Rdzeń: Arm Cortex-M4F
- Obsługiwane standardy: Bluetooth 5.3, Bluetooth Low Energy, Bluetooth mesh, Thread, ZigBee, ANT, ANT+, IEEE 802.15.4, NFC-A
- Pasmo pracy: 2,4 GHz
- Moc nadajnika: do 8 dBm
- Liczba linii GPIO: 48
- Interfejsy: UART, SPI, I2C, PWM, ADC, USB
- Debugger: SEGGER J-Link OB
- Pamięć zewnętrzna: QSPI Flash
- Anteny: antena PCB 2,4 GHz, antena NFC
- Złącze RF: SWF RF do pomiarów radiowych
- Elementy użytkownika: 4 przyciski, 4 diody LED
- Programowanie: nRF Connect SDK, Keil, IAR, GCC, drag-and-drop MSD
- Zasilanie: USB, bateria CR2032, akumulator Li-Pol, zewnętrzne źródło zasilania
- Zakres napięcia zasilania: od 1,7 V do 5,5 V
- Kompatybilność: Arduino Uno Rev3
- Możliwość pomiaru poboru prądu: tak
Zawartość zestawu
- Zestaw programistyczny nRF52840-DK
- Antena NFC

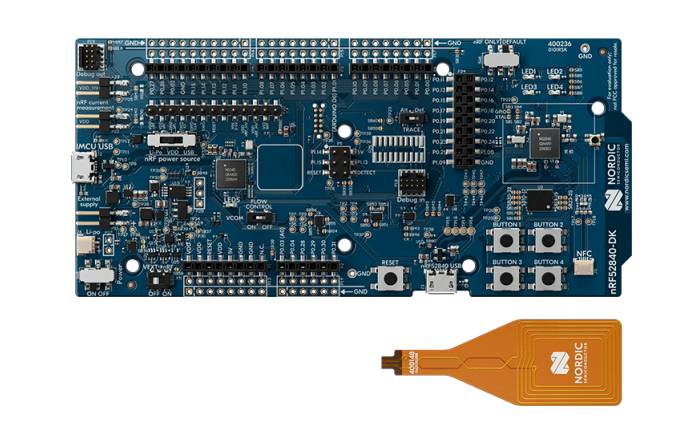

Elementy wchodzące w skład zestawu.
