Opis produktu: NULA DeepSleep ESP32-S3 - płytka rozwojowa WiFi + Bluetooth - bez złączy - Soldered 333352
NULA DeepSleep ESP32-S3 to nowoczesna płytka deweloperska przeznaczona do budowy energooszczędnych urządzeń IoT, systemów telemetrycznych oraz inteligentnych czujników bezprzewodowych. Sercem modułu jest układ ESP32-S3-WROOM-1-N8R8 z dwurdzeniowym procesorem Xtensa LX7 taktowanym zegarem do 240 MHz, wspieranym przez 8 MB pamięci Flash oraz 8 MB PSRAM. Płytka zapewnia komunikację WiFi 2,4 GHz oraz Bluetooth 5 LE, dzięki czemu umożliwia tworzenie zaawansowanych aplikacji bezprzewodowych. Na pokładzie znajduje się układ RTC PCF85063A odpowiedzialny za precyzyjne odmierzanie czasu podczas pracy w trybie uśpienia oraz ładowarka TP4056M obsługująca akumulatory Li-Ion i Li-Pol. Konstrukcja została zoptymalizowana pod kątem bardzo niskiego poboru energii - w trybie deep sleep płytka pobiera około 7 µA. Dzięki zgodności z Arduino IDE, ESP-IDF oraz MicroPython rozpoczęcie pracy jest szybkie i wygodne zarówno dla początkujących, jak i zaawansowanych użytkowników.

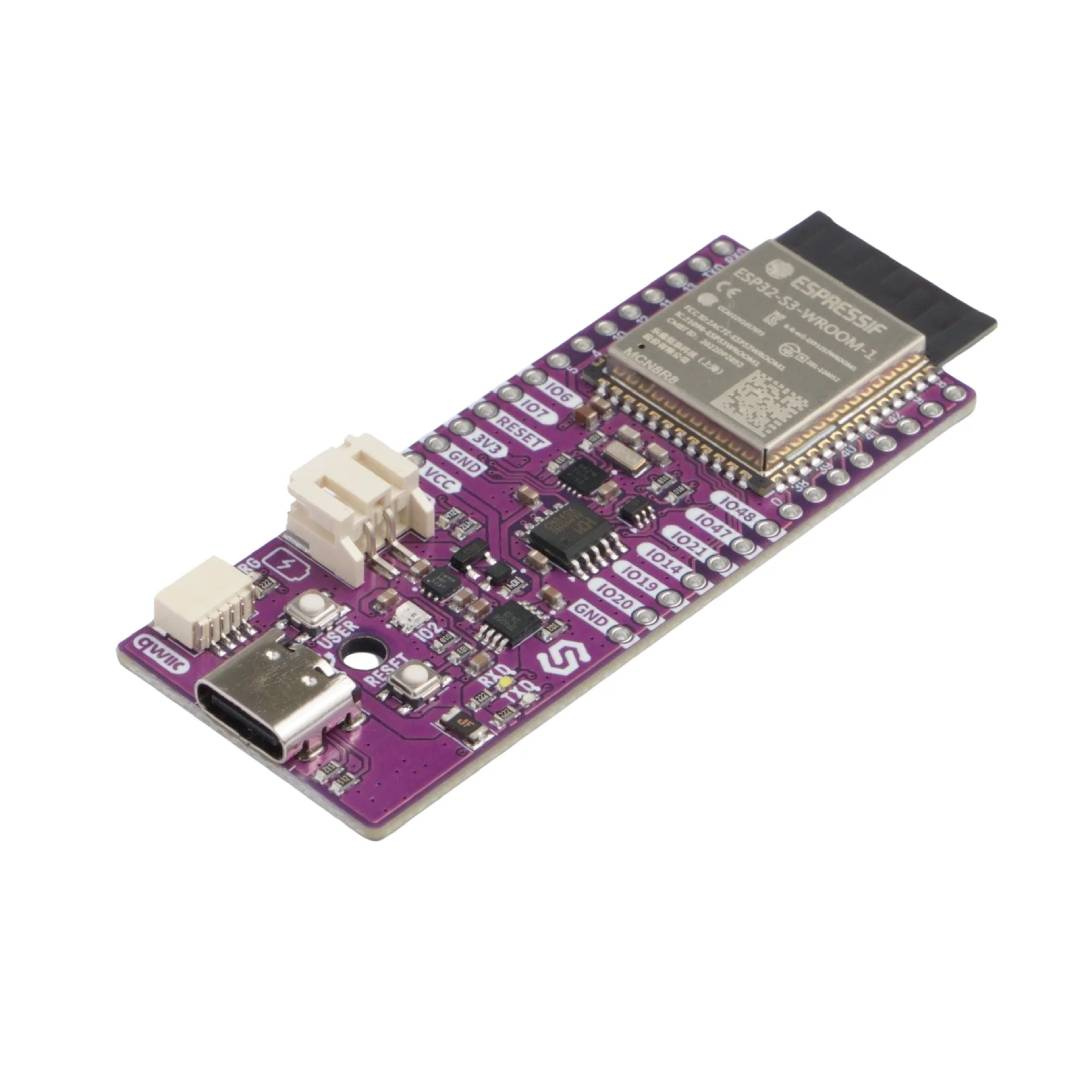

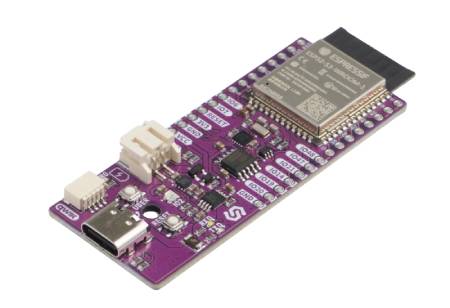

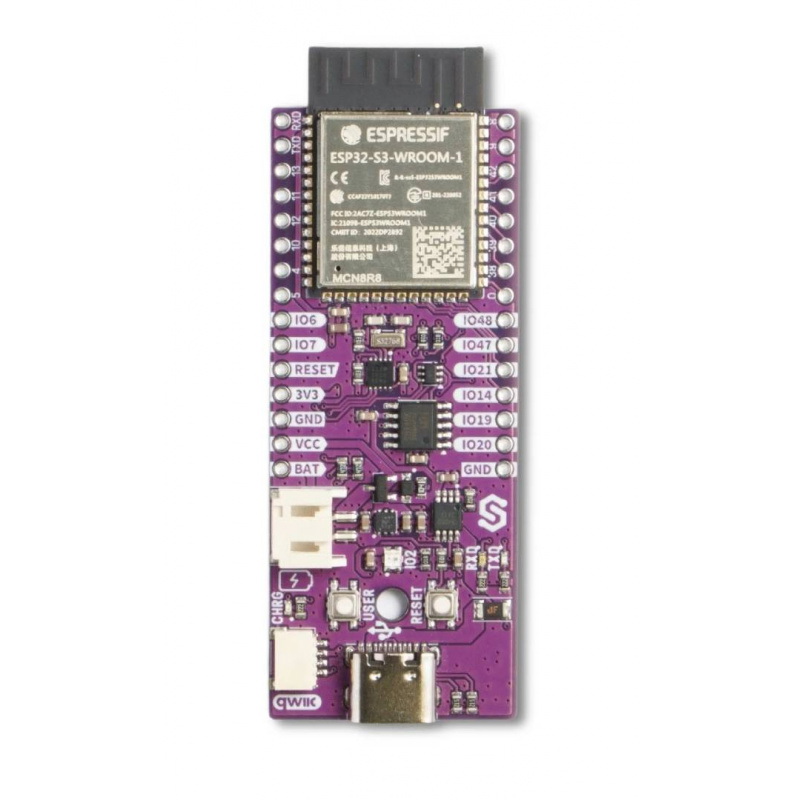

NULA DeepSleep ESP32-S3 - płytka rozwojowa WiFi + Bluetooth - bez złączy - Soldered 333352.
NULA DeepSleep ESP32-S3 doskonale sprawdzi się w projektach wymagających bardzo niskiego poboru energii oraz komunikacji bezprzewodowej.
Główne cechy płytki NULA DeepSleep ESP32-S3
- ESP32-S3-WROOM-1-N8R8: wydajny dwurdzeniowy procesor Xtensa LX7 taktowany zegarem do 240 MHz
- 8 MB Flash oraz 8 MB PSRAM: duża ilość pamięci do rozbudowanych projektów IoT
- Ultra niski pobór energii: około 7 µA w trybie deep sleep
- Łączność bezprzewodowa: WiFi 802.11b/g/n oraz Bluetooth 5 LE
- Zintegrowany RTC: układ PCF85063A zapewniający precyzyjne odmierzanie czasu
- Ładowarka Li-Ion/Li-Pol: układ TP4056M umożliwiający ładowanie akumulatora
- Złącze Qwiic / STEMMA QT: szybkie podłączanie modułów I2C bez konieczności lutowania
- USB typu C: programowanie i zasilanie za pomocą jednego przewodu
- 22 GPIO: szerokie możliwości rozbudowy i obsługa wielu interfejsów
- Kompatybilność z Arduino, ESP-IDF i MicroPython: łatwe programowanie i integracja
Wyprowadzenia i interfejsy komunikacyjne ESP32-S3
Płytka NULA DeepSleep ESP32-S3 została wyposażona w 22 wyprowadzenia GPIO umożliwiające obsługę wielu interfejsów komunikacyjnych i funkcji peryferyjnych. Dostępne są między innymi 2 interfejsy SPI, 3 UART, 2 I2C oraz 2 I2S, dzięki czemu moduł może współpracować z wyświetlaczami, czujnikami, modułami radiowymi i pamięciami zewnętrznymi. Na płytce znajdują się również wejścia ADC o rozdzielczości 12 bitów, wyjścia PWM, funkcje dotykowe Touch oraz linie RTC umożliwiające wybudzanie z trybu deep sleep. Zintegrowane złącze Qwiic / easyC / STEMMA QT pozwala na szybkie podłączenie kompatybilnych modułów I2C bez konieczności lutowania przewodów. Do zasilania i programowania zastosowano złącze USB typu C, natomiast akumulator Li-Ion lub Li-Pol można podłączyć za pomocą złącza JST. Płytka posiada również sprzętowy przycisk RESET oraz możliwość odłączenia diody WS2812B poprzez zworkę JP1 w celu ograniczenia poboru energii.

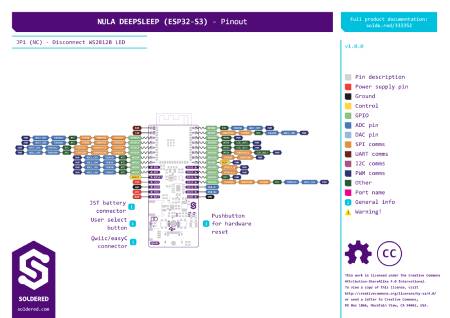

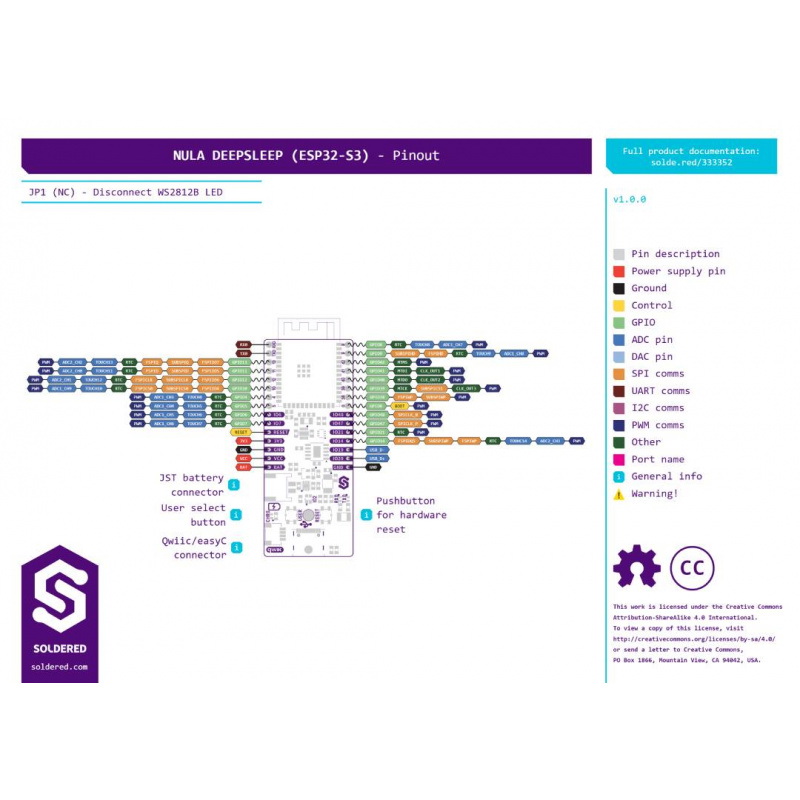

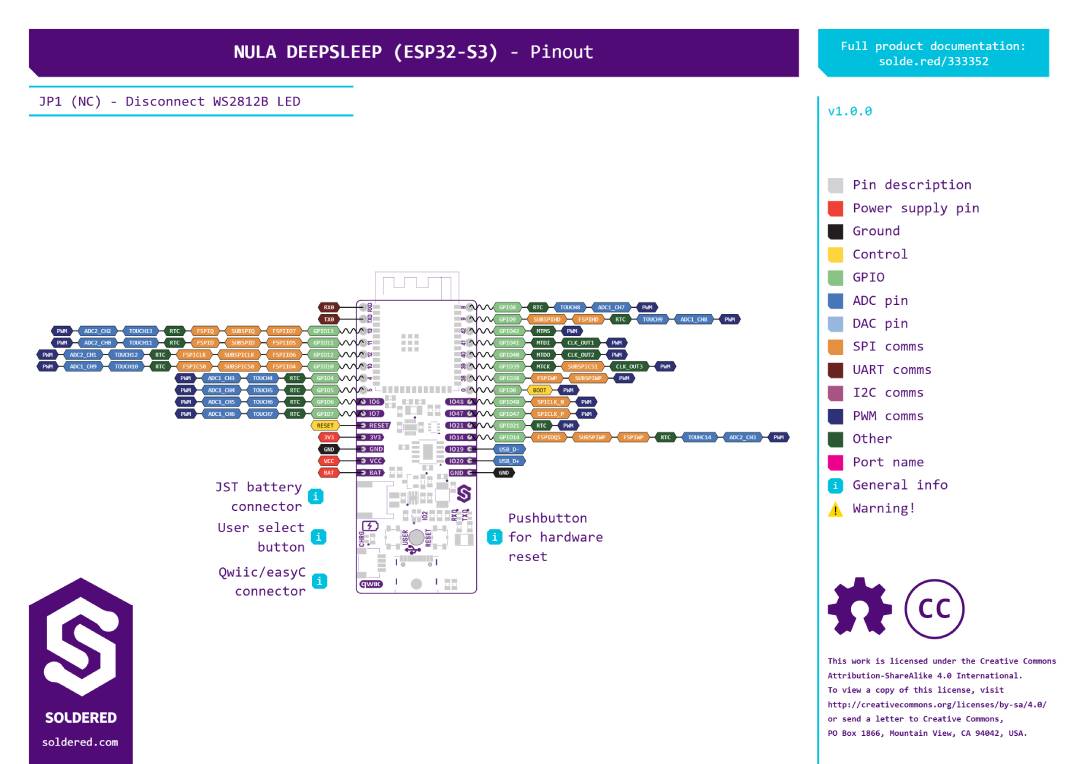

Opis wyprowadzeń.

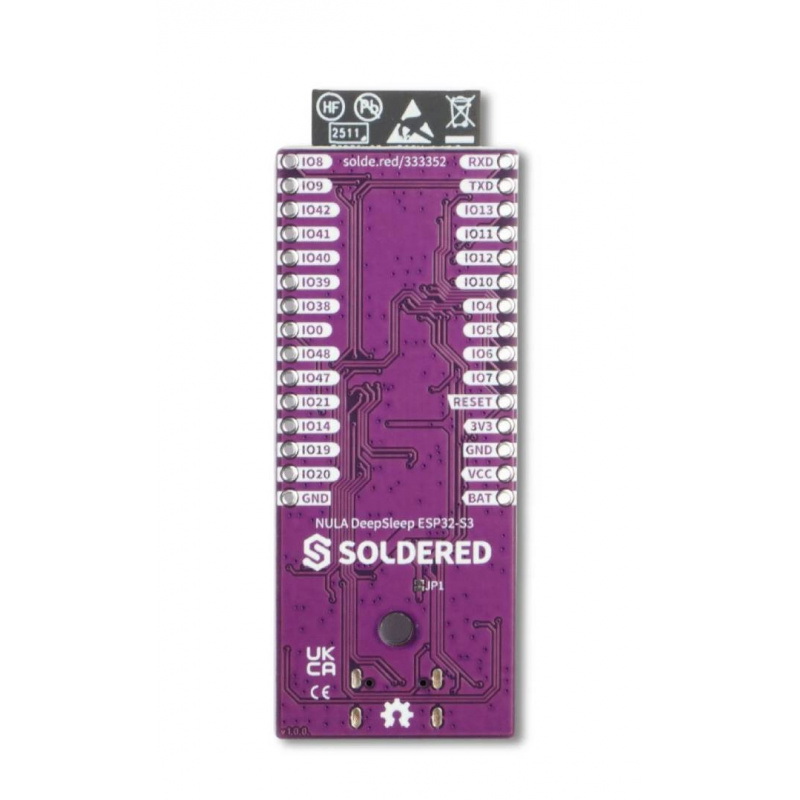

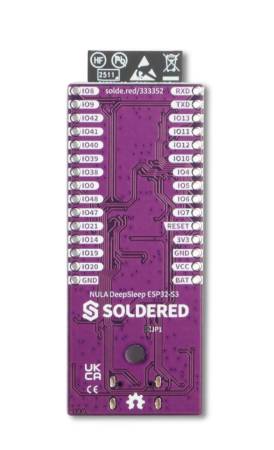

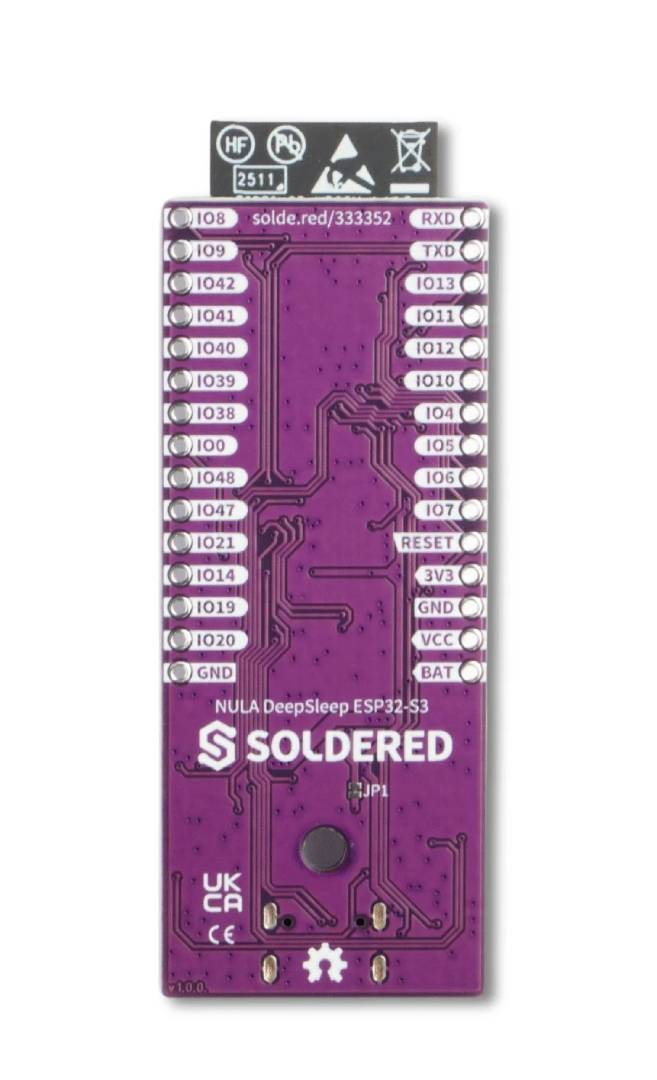

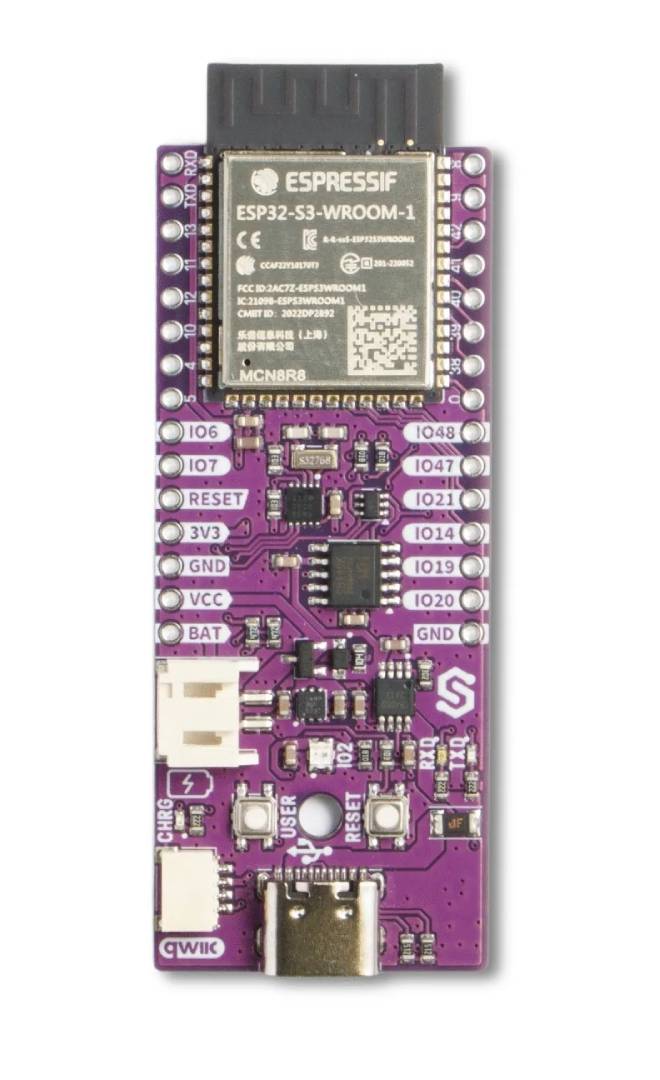

Konstrukcja breadboard-friendly zapewnia wygodne prototypowanie na płytkach stykowych.
Programowanie NULA DeepSleep ESP32-S
Płytka jest w pełni kompatybilna ze środowiskami Arduino IDE, ESP-IDF oraz MicroPython, dzięki czemu może być wykorzystywana zarówno do prostych projektów edukacyjnych, jak i profesjonalnych aplikacji embedded. Oficjalny pakiet Espressif Arduino Core zawiera gotową definicję płytki, co znacząco upraszcza konfigurację środowiska programistycznego. Programowanie odbywa się bezpośrednio przez natywne USB dostępne na złączu USB typu C - bez potrzeby stosowania dodatkowych konwerterów UART. Moduł wspiera również funkcje USB Serial/JTAG oraz interfejsy HID, co zwiększa możliwości tworzenia urządzeń komunikujących się z komputerem. Dzięki wsparciu dla MicroPython możesz szybko tworzyć i testować aplikacje w języku Python. Zaawansowani programiści mogą natomiast korzystać z frameworka ESP-IDF oferującego pełny dostęp do funkcji układu ESP32-S3, w tym mechanizmów bezpieczeństwa takich jak Secure Boot czy szyfrowanie pamięci Flash.
| Specyfikacja techniczna NULA DeepSleep ESP32-S | |
|---|---|
| Procesor | dual-core Xtensa LX7 240 MHz |
| Moduł | ESP32-S3-WROOM-1-N8R8 |
| Pamięć Flash | 8 MB |
| Pamięć PSRAM | 8 MB |
| Łączność | WiFi 802.11 b/g/n, Bluetooth 5 LE |
| GPIO | 22 |
| ADC | 20 kanałów, 12 bitów |
| RTC | PCF85063A |
| Złącza | USB typu C, Qwiic / easyC / STEMMA QT, JST |
| Napięcie pracy | od 3 V do 3,6 V |
| Temperatura pracy | od -40°C do 105°C |
| Pobór prądu deep sleep | około 7 µA |
| Wymiary | 69 x 26 mm |
