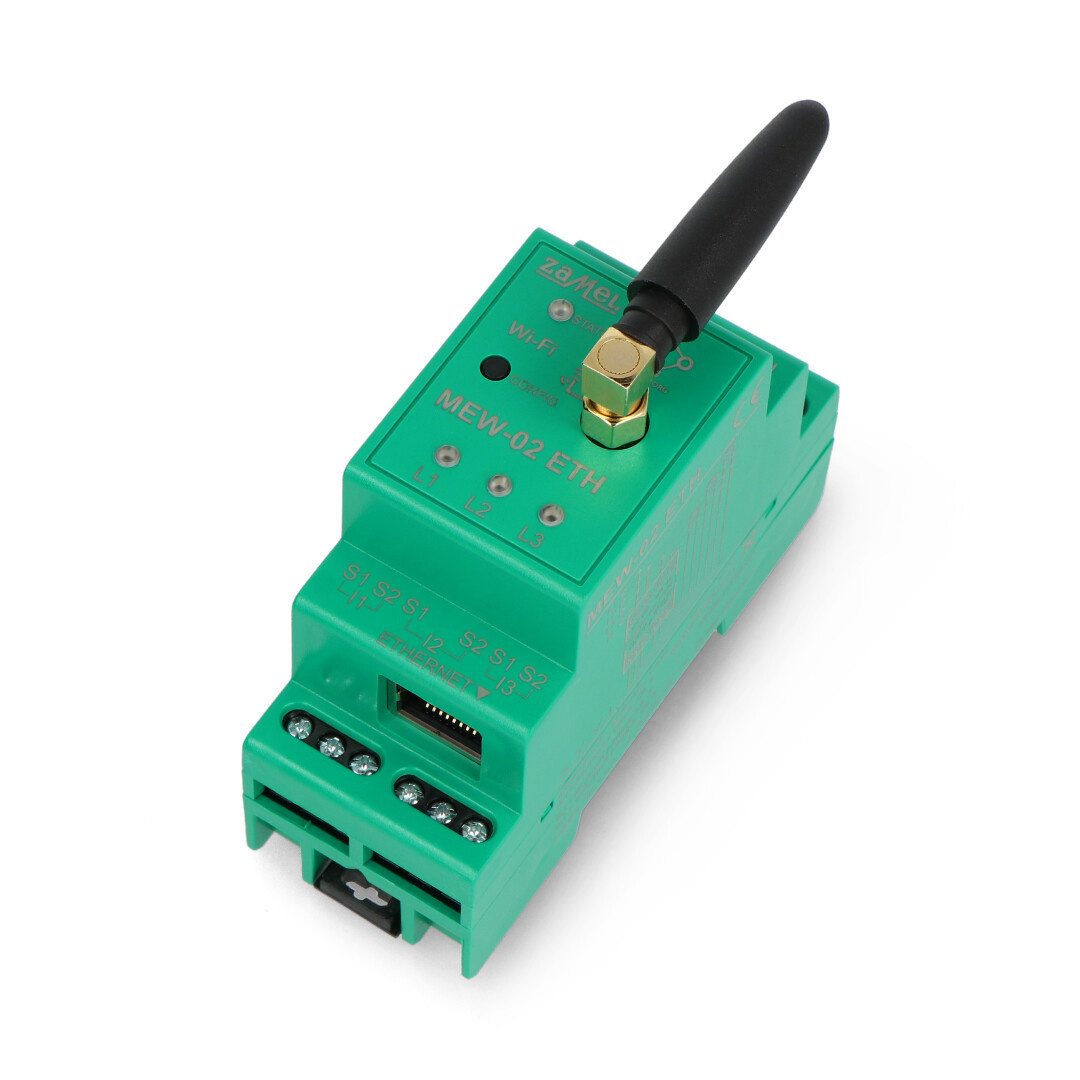

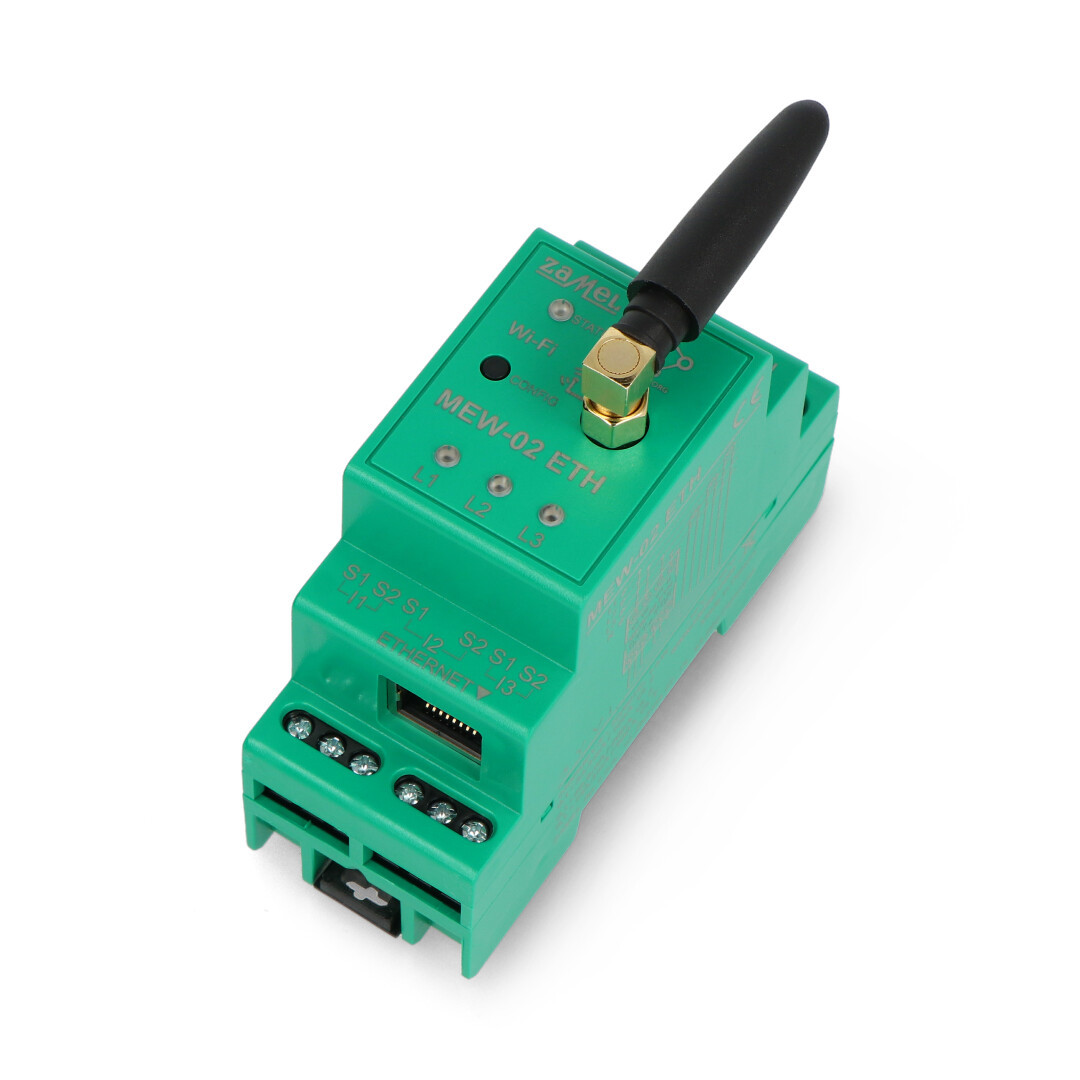

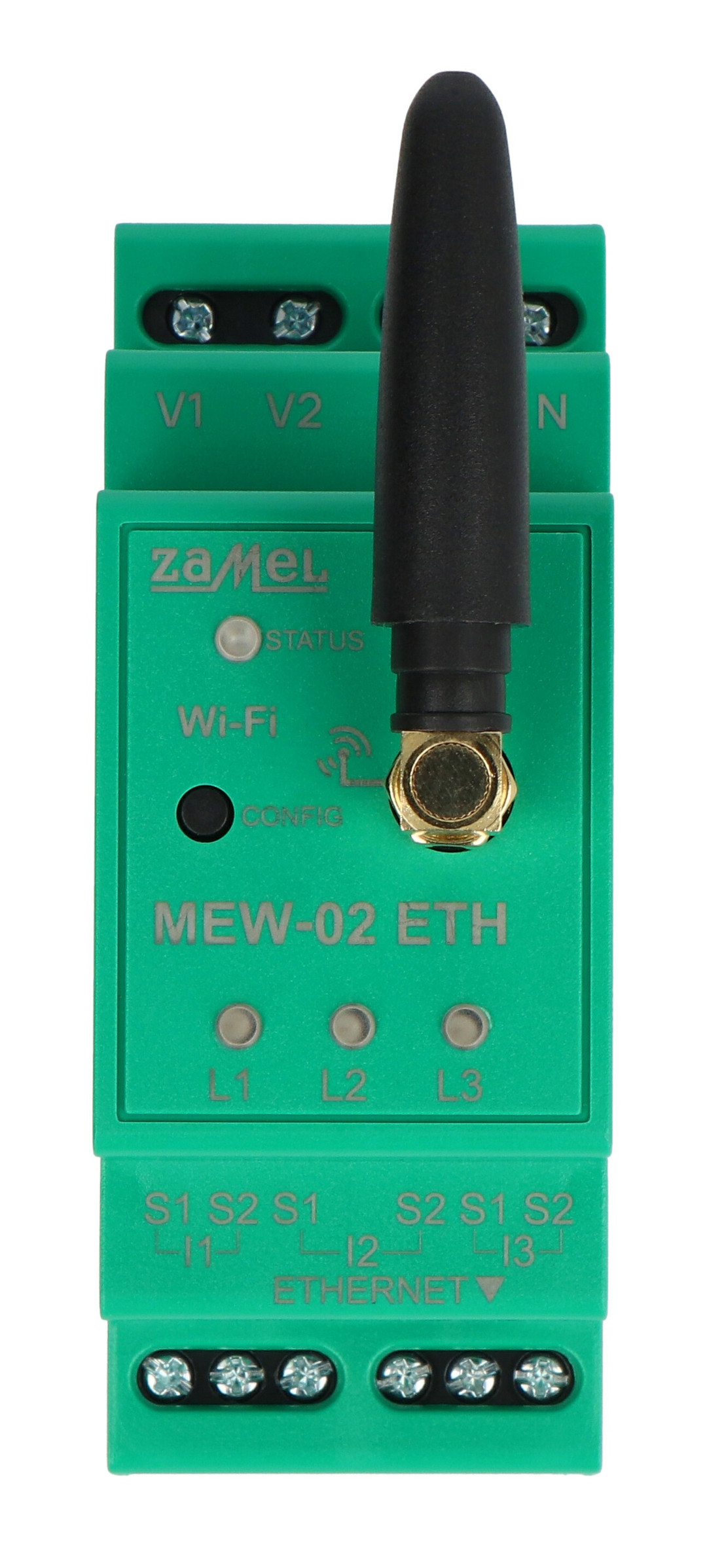

Opis produktu: Zamel Supla MEW-02 ETH - monitor zużycia energii elektrycznej 3F+N WiFi / Ethernet
Moduł Zamel Supla MEW-02 ETH to profesjonalny monitor energii elektrycznej przeznaczony do zastosowań zarówno domowych, jak i przemysłowych. Dzięki dwóm trybom łączności - WiFi 2,4 GHz oraz Ethernet - umożliwia stabilny i elastyczny dostęp do danych pomiarowych. Możesz w czasie rzeczywistym śledzić zużycie i produkcję energii, natężenie prądu, napięcie oraz moc na każdej z trzech faz. Zaawansowana aplikacja Supla pozwala na wygodne zarządzanie danymi, otrzymywanie powiadomień o anomaliach oraz tworzenie rozbudowanych raportów historycznych. MEW-02 ETH jest kompatybilny z wieloma przekładnikami prądowymi (SC-16 (100 A), SC-24 (200A), SC-36 (400A) oraz SC-2000), co pozwala na dopasowanie do różnych instalacji elektrycznych. Urządzenie obsługuje protokół MQTT i API, co ułatwia integrację z systemami automatyki i zarządzania energią.
Zaawansowany, dwukierunkowy monitor energii elektrycznej.Główne cechy miernika Zamel MEW-02 ETH
- Pomiar energii elektrycznej: dwukierunkowy pomiar zużycia i produkcji energii na 3 fazach
- Monitorowanie parametrów: natężenie prądu, napięcie, moc czynna na każdej fazie
- Łączność WiFi i Ethernet: wszechstronne opcje połączenia przewodowego i bezprzewodowego
- Obsługa przekładników prądowych: kompatybilny z przekładnikami SC-16 (100 A), SC-24 (200 A), SC-36 (400 A) i SC-2000
- Prosta konfiguracja: ustawienia możliwe przez WiFi lub sieć Ethernet
- Dostęp do danych w chmurze: analiza i historia pomiarów w aplikacji Supla oraz Supla Cloud
- Integracja systemowa: wsparcie dla API i protokołu MQTT, eksport pomiarów do plików
- Wysoka dokładność: klasa pomiaru 2 (± 2%)
- Odporność i montaż: IP20, montaż na szynie TH-35, kompaktowe wymiary
Schemat podłączenia miernika energii
Podłączenie MEW-02 ETH do instalacji elektrycznej powinno odbywać się zgodnie ze schematem zamieszczonym w instrukcji obsługi.

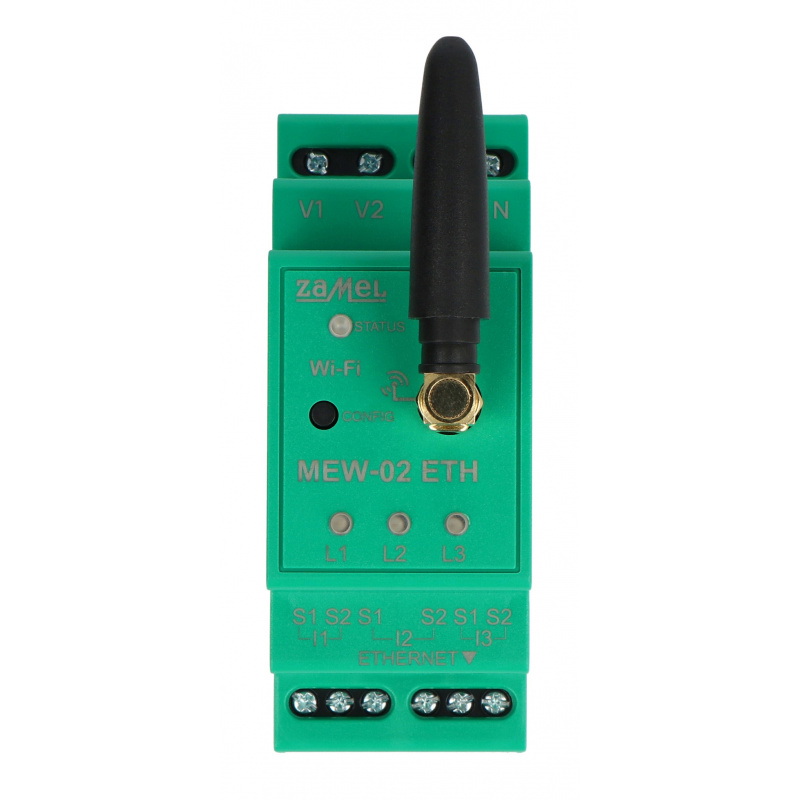

- Zaciski zasilania napięciowego: podłącz przewody fazowe do zacisków V1, V2, V3 oraz przewód neutralny do zacisku N.
- Przekładniki prądowe: podłącz przewód czerwony do wejścia prądowego S1, a przewód czarny do wejścia prądowego S2 odpowiedniego kanału (I1, I2, I3). Dodatkowo kierunek przepływu prądu musi być zgodny ze strzałką umieszczoną na przekładniku.
- Zasilanie: po prawidłowym podłączeniu przewodów zasilających i przekładników włącz zasilanie urządzenia i sprawdź, czy diody LED wskazują poprawne działanie każdej z faz.
Upewnij się, że wszystkie połączenia wykonano zgodnie z instrukcją producenta, aby uniknąć błędów pomiarowych i zapewnić bezpieczeństwo instalacji.

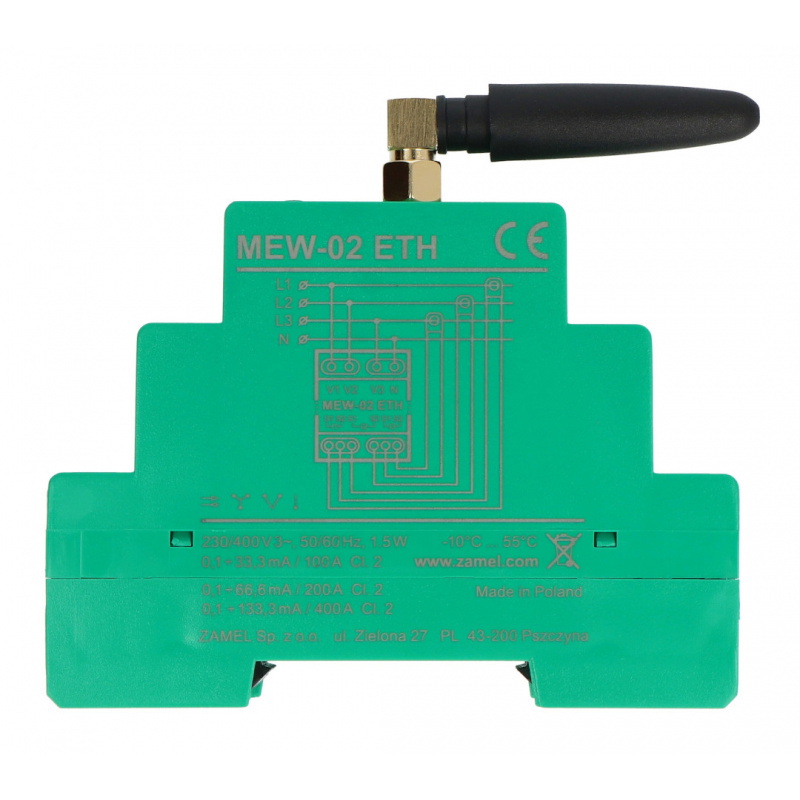

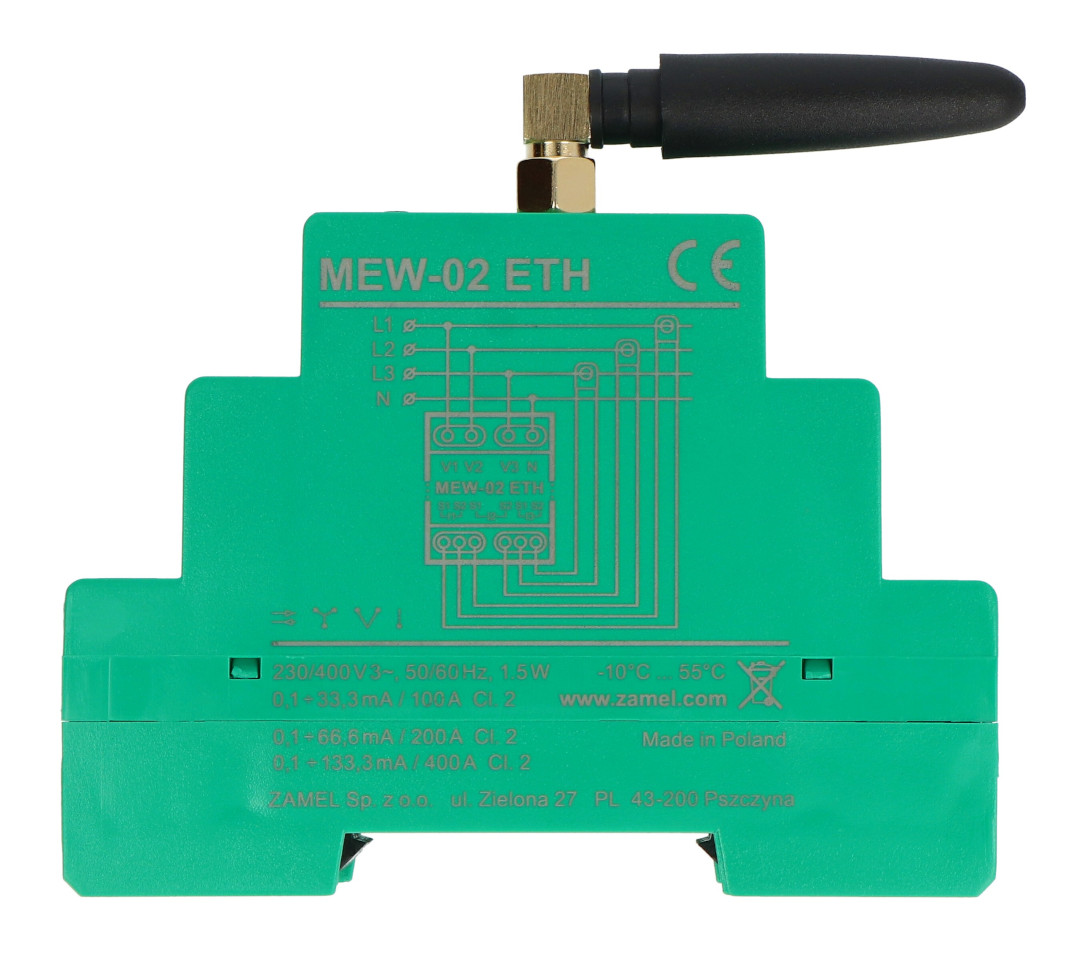

Na obudowie znajduje się schemat podłączenia modułu.
Dzięki aplikacji Supla można monitorować parametry instalacji w czasie rzeczywistym.
Zastosowania w praktyce
Monitor MEW-02 ETH sprawdzi się idealnie w domach, biurach i zakładach przemysłowych, gdzie konieczne jest dokładne monitorowanie zużycia energii i produkcji (np. z instalacji fotowoltaicznych). Dzięki możliwości integracji z systemami automatyki i zarządzania energią pozwala na optymalizację kosztów oraz szybkie reagowanie na anomalie w instalacji. Umożliwia także prowadzenie analiz efektywności energetycznej oraz planowanie działań oszczędnościowych.
Darmowa aplikacja Supla dostępna jest zarówno dla urządzeń z systemem Android, jak i z systemem iOS.
Specyfikacja techniczna miernika energii elektrycznej Zamel MEW-02 ETH
- Napięcie znamionowe: 3x 230 V / 400 V AC (50 / 60 Hz)
- Tolerancja napięciowe: od -20% do 15%
- Znamionowy pobór mocy: 1,6 W
- Dokładność pomiaru: klasa 2 (± 2%)
- Komunikacja: WiFi 2,4 GHz, Ethernet IEEE 802.3 10 / 100 Mb/s
- Moc nadawania: ERP < 20 mW
- Zakres temperatur pracy: od -10°C do 55°C
- Sygnalizacja stanu: dioda LED dla każdej fazy
- Montaż: szyna TH-35, 2 moduły
- Stopień ochrony: IP20
- Maksymalny przekrój przewodów: 10 (przewody o przekroju do 2,5 mm²)
- Sygnalizacja optyczna zasilania: dioda LED dla każdej z faz zasilających
- Zaciski zasilania napięciowe: V1, V2, V3, N
- Zaciski przekładników prądowych: S1 S2 - I1, S1 S2 - I2, S1 S2 - I3
- Wymiary: 90 x 35 x 66 mm
- Masa: 135 g
Zawartość zestawu
- 1x Monitor energii MEW-02 ETH
- 1x Instrukcja obsługi

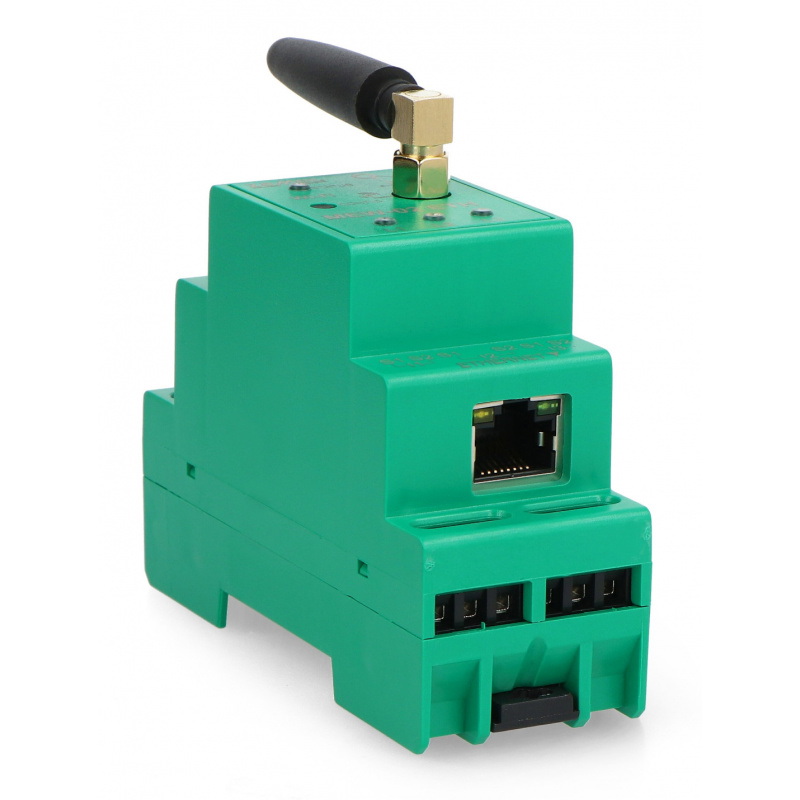

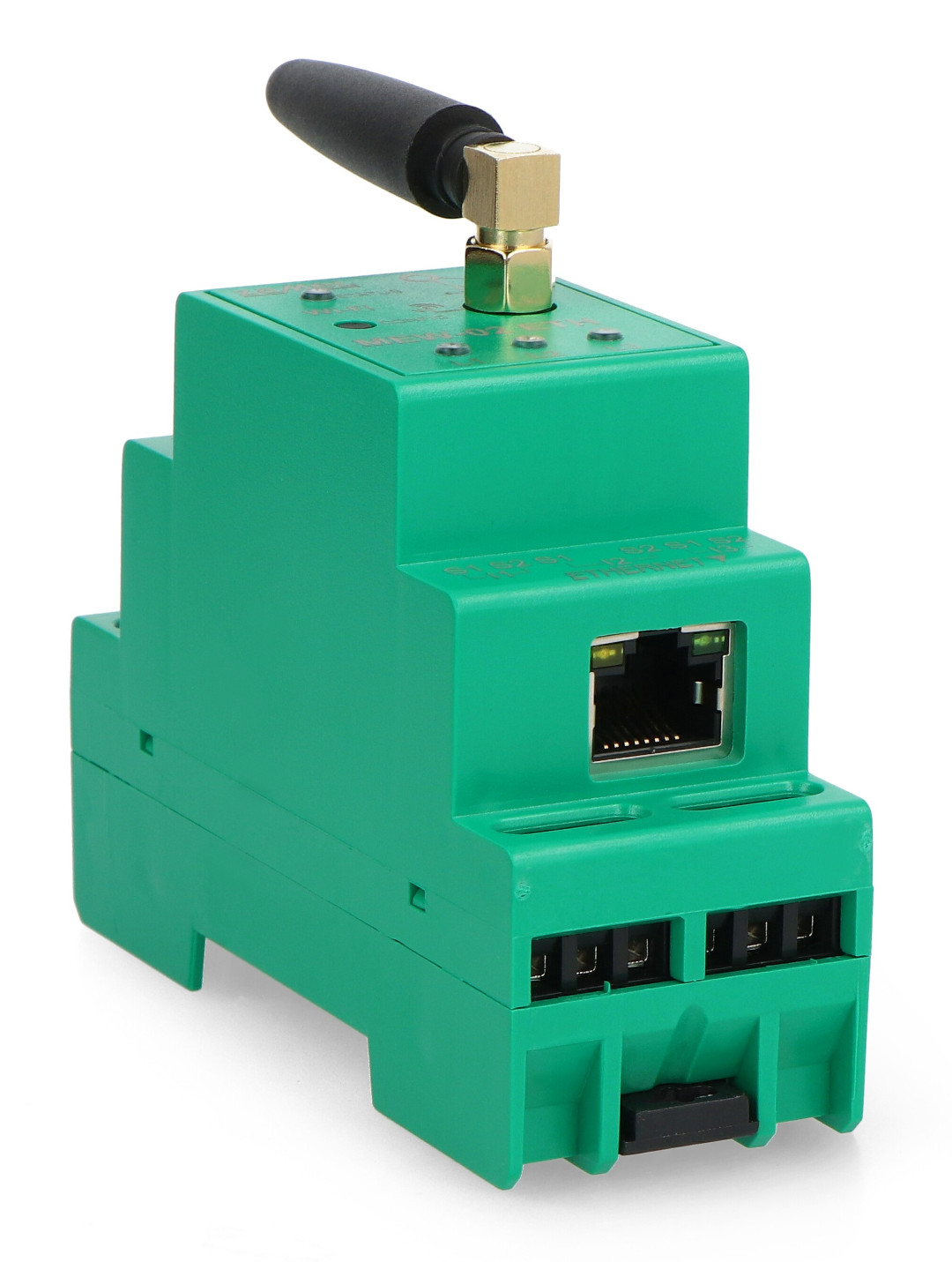

Moduł znajduje zastosowanie zarówno w sieciach przewodowych, jak i bezprzewodowych WiFi.
